Gigabyte 880GA-UD3H (AMD 880G) - Seite 4

BIOS

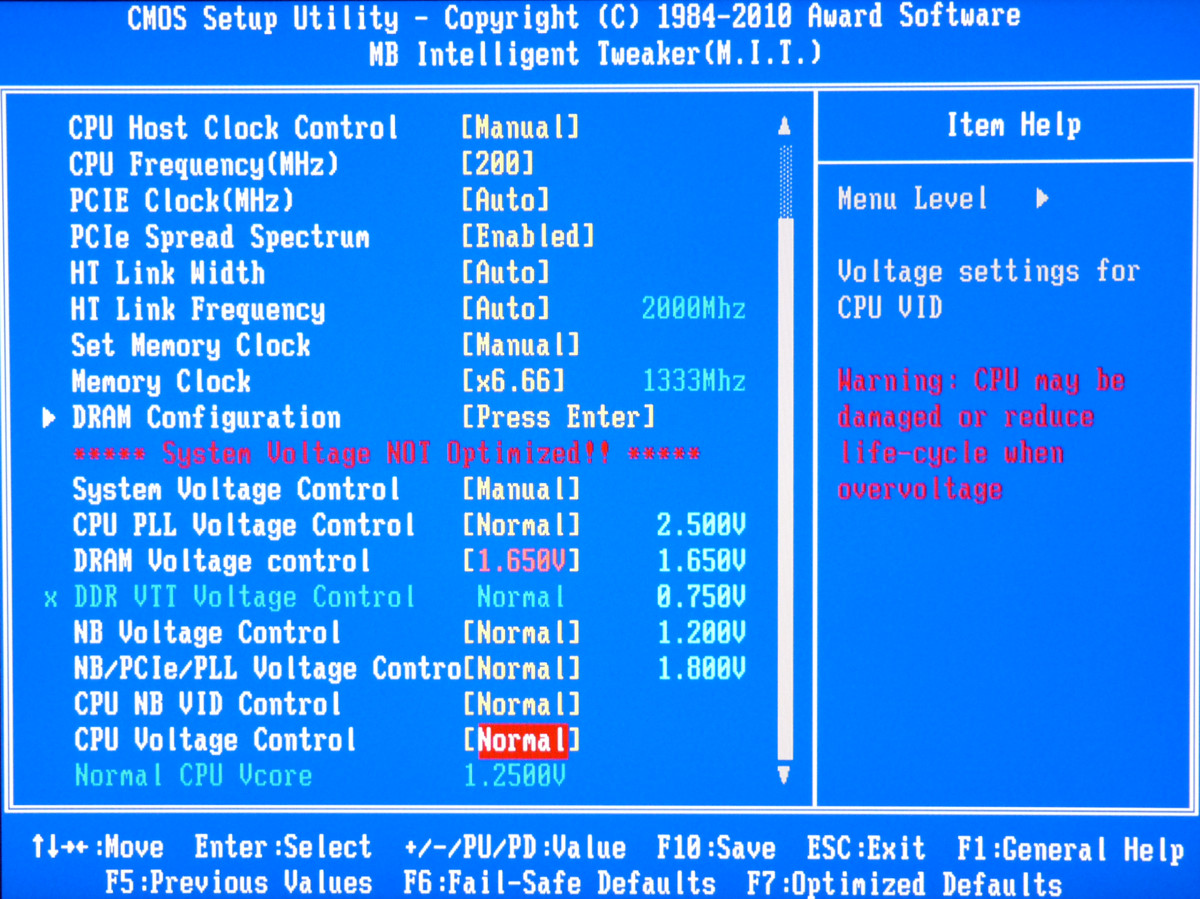

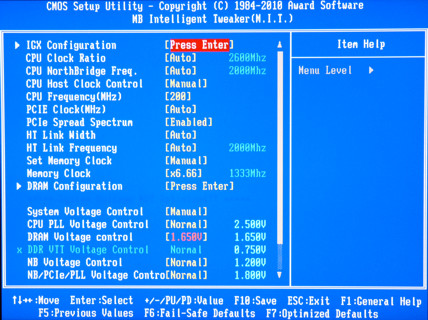

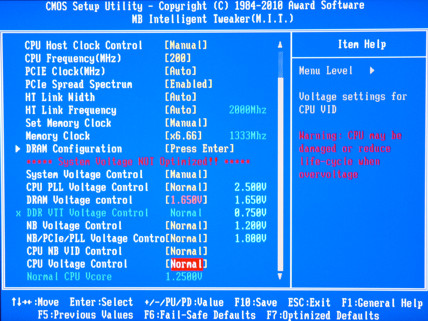

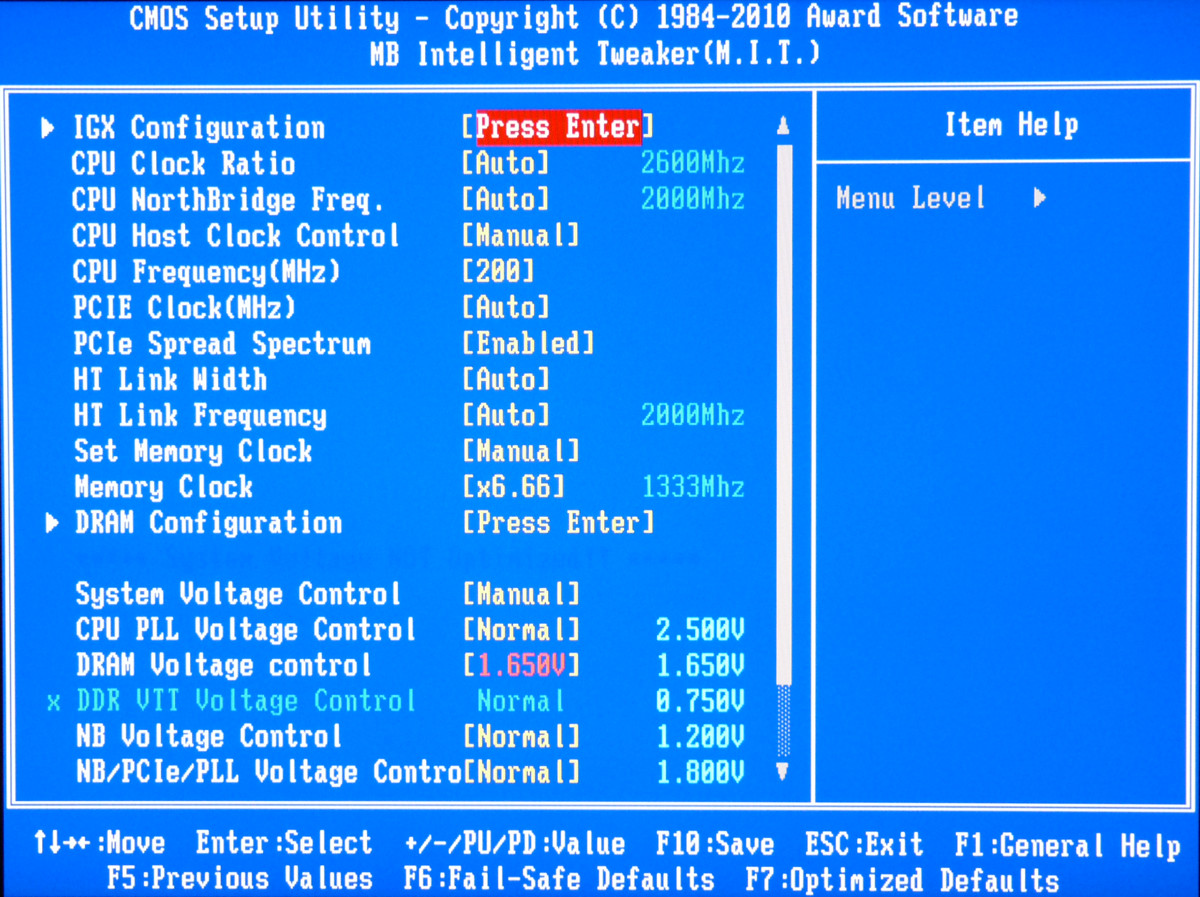

Wer schon einmal ein Gigabyte-BIOS gesehen oder unser letztes Mainboard-Review gelesen hat, wird auch dieses BIOS sofort wiedererkennen. Auf den ersten Blick gleicht es exakt dem BIOS des Gigabyte 890FXA-UD5, natürlich mit dem Wissen, dass es zusätzlich eine Onboard-Grafik gibt. Alle für die Taktraten relevanten Einstellungen sind im Unterpunkt „MB Intelligent Tweaker“ übersichtlich angeordnet.

Zum Speichern von Profilen sind wieder acht Speicherbänke vorhanden. Zusätzlich können die Profile auch auf einen Datenträger exportiert werden. Es werden die aktuell eingestellten Werte bei den meisten Optionen direkt angezeigt. Real ausgelesene Werte findet man jedoch nicht.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage Offset	-0.600 bis +0.600 Volt in 0.025V-Schritten
CPU NB VID Offset	-0.600 bis +0.600 Volt in 0.025V-Schritten
CPU PLL Voltage	2.220 bis 3.100 Volt in 0.020V-Schritten
DDR3 Voltage	1.275 – 2.445 Volt in 0.015V-Schritten
NB Voltage	1.000 – 1.600 Volt in 0.020V-Schritten
NB/PCIe/PLL Voltage	1.450 – 2.100 Volt in 0.010V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenztakt	200 – 500 MHz
CPU-Multiplikator	5x – 13x (Phenom II X4 810) in 1er-Schritten
Speichertakt	DDR3-800/1066/1333/1600
CPU/NB Frequenz	5x – 10x Referenztakt
HyperTransport-Link Width	8/16 Bit
HyperTransport-Link	200 MHz – 2.0 GHz in 200-MHz-Schritten
PCI Express Takt	100 – 150 MHz
GPU Takt	200 – 2000 MHz
