ASUS Sabertooth P67 Mainboard - Seite 3

Ausstattung

Ohne die schwarze Hülle wirkt das ASUS Sabertooth P67 sehr gewöhnlich. Es besitzt die typischen Speicherslots der ASUS-Mainboards. Auffällig sind drei große ICs auf dem Mainboard.

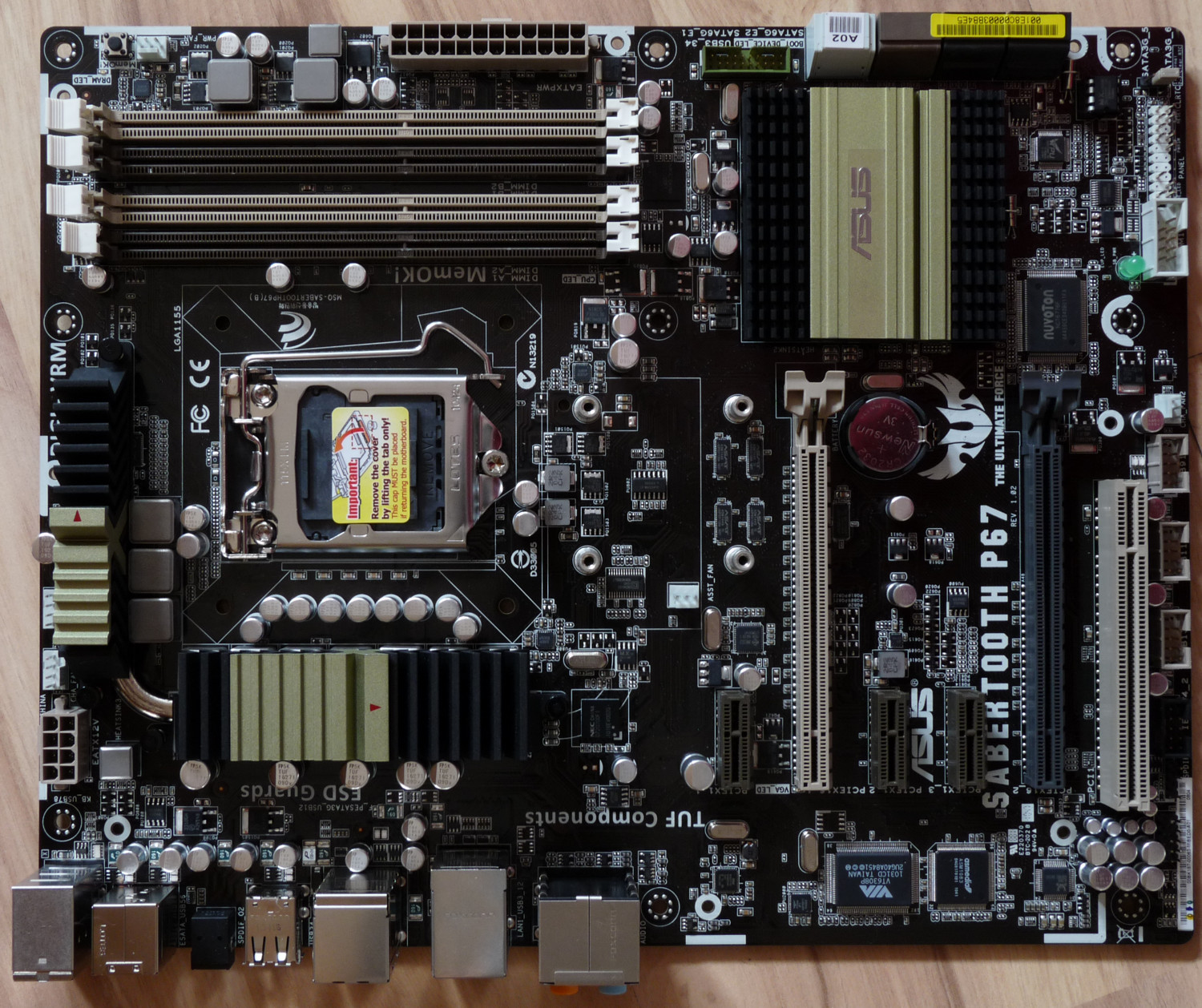

Layout des ASUS Sabertooth P67 ohne Kunststoffabdeckung

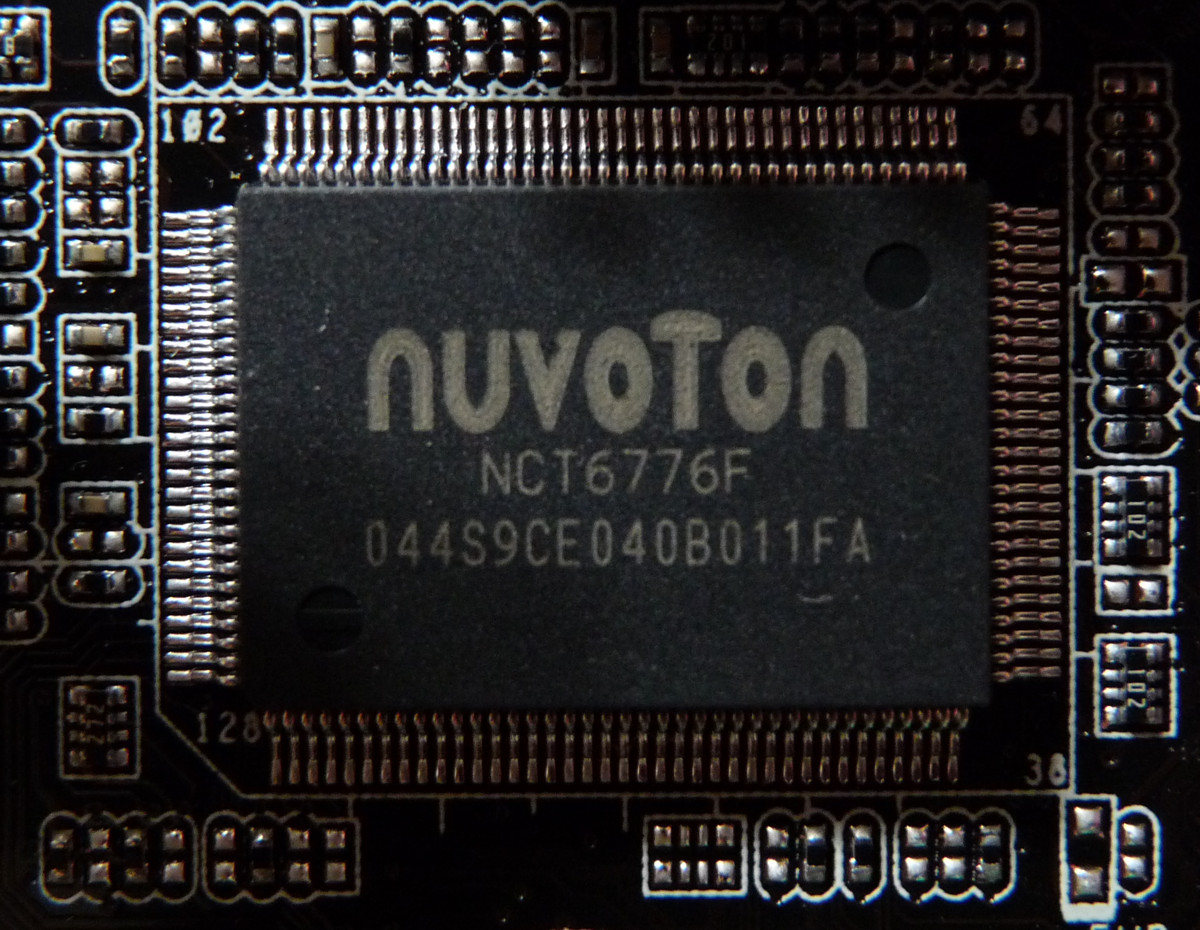

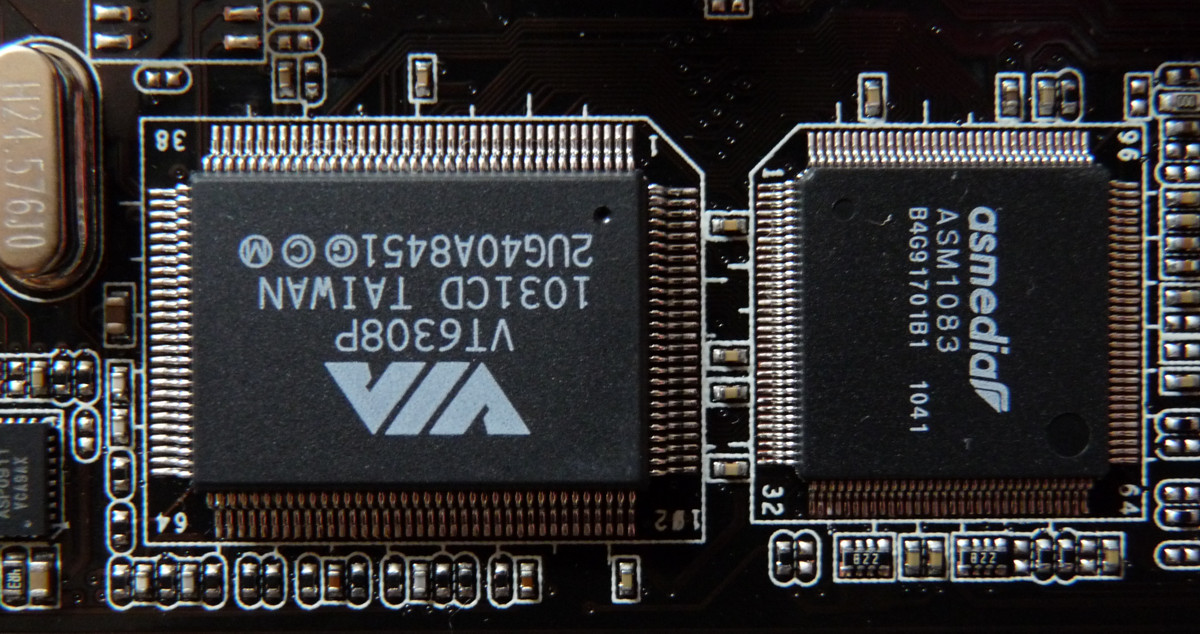

Da ist zum Einen der NCT6776F von nuvoTon, ein Super-I/O-Controller. Außerdem gibt es den AMS1083 von Asmedia, welcher eine PCIe-PCI-Bridge darstellt. Nebenan befindet sich der VT6308P von VIA, ein für ICs großer FireWire-Controller für bis zu zwei Ports.

ICs

Doch das Board bietet auch noch zwei PCI Express x16 Steckplätze, die sich bei Bedarf 16 Lanes teilen müssen, sowie drei PCIe x1- und ein PCI-Slot. Die PCI Express Slots sind wie bei allen Sandy Bridge Mainboards PCIe 2.0 kompatibel. Der zweite PCIe x1-Slot teilt sich die Lane mit dem USB 3.0 Controller für die vorderen Ports, so dass sich der Kunde entscheiden muss, ob er den Steckplatz oder die USB-Ports nutzen möchte – beides gleichzeitig geht nicht.

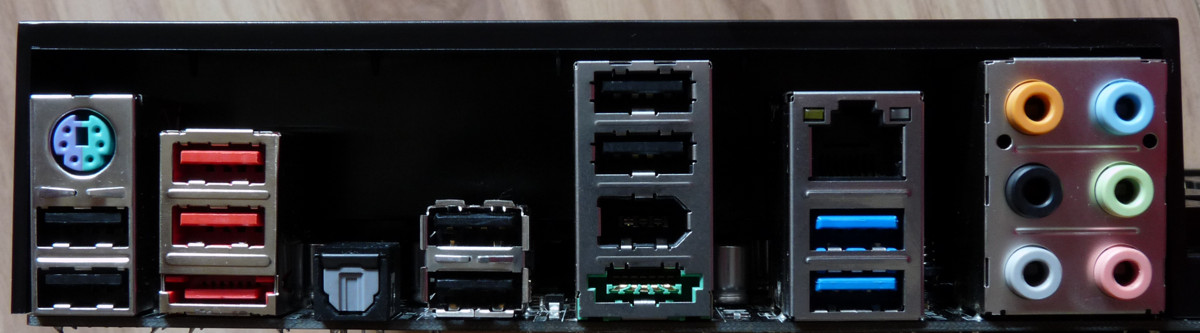

ATX-Panel des ASUS Sabertooth P67

Das ATX-Panel verfügt über einen PS2-, einen Gigabit-LAN-, acht USB 2.0-, zwei USB 3.0-, einen Power-eSATA 2.0, einen eSATA 2.0- und einen FireWire-Port. Die eSATA-Ports werden von einem JMicron Controller (JMB362) bereit gestellt, während die Gigabit-Ethernet-Schnittstelle durch einen Intel 82579-Chip realisiert wird. Der Sound kann über sechs analoge Ein-/Ausgänge abgegriffen werden. Zusätzlich ist ein optischer Digitalausgang vorhanden.
Auf dem Mainboard sind außerdem dreimal zwei USB 2.0- und zwei USB 3.0- sowie ein FireWire-Anschluss zu finden.
Festplatten und weitere Laufwerke können über vier SATA 6 Gbit/s- und vier SATA 3 Gbit/s-Anschlüsse betrieben werden, wobei zwei SATA 6 Gbit/s-Ports von einem Marvell Controller bereitgestellt werden.
Für Lüfter sind zwei 4-polige und drei 4-polige Anschlüsse vorhanden.
