Fractal Design Arc Midi-Tower - Seite 5

Einbau Teil 2

Grafikkarten mit einer Länge von bis zu 29 cm lassen sich problemlos im Fractal Design Arc verbauen. Sollen noch längere Karten verbaut werden, muss der obere Festplattenkäfig durch das Lösen von zwei Thumb-Scres entfernt werden. Der untere Käfig ist genietet und lässt sich daher nicht entfernen.

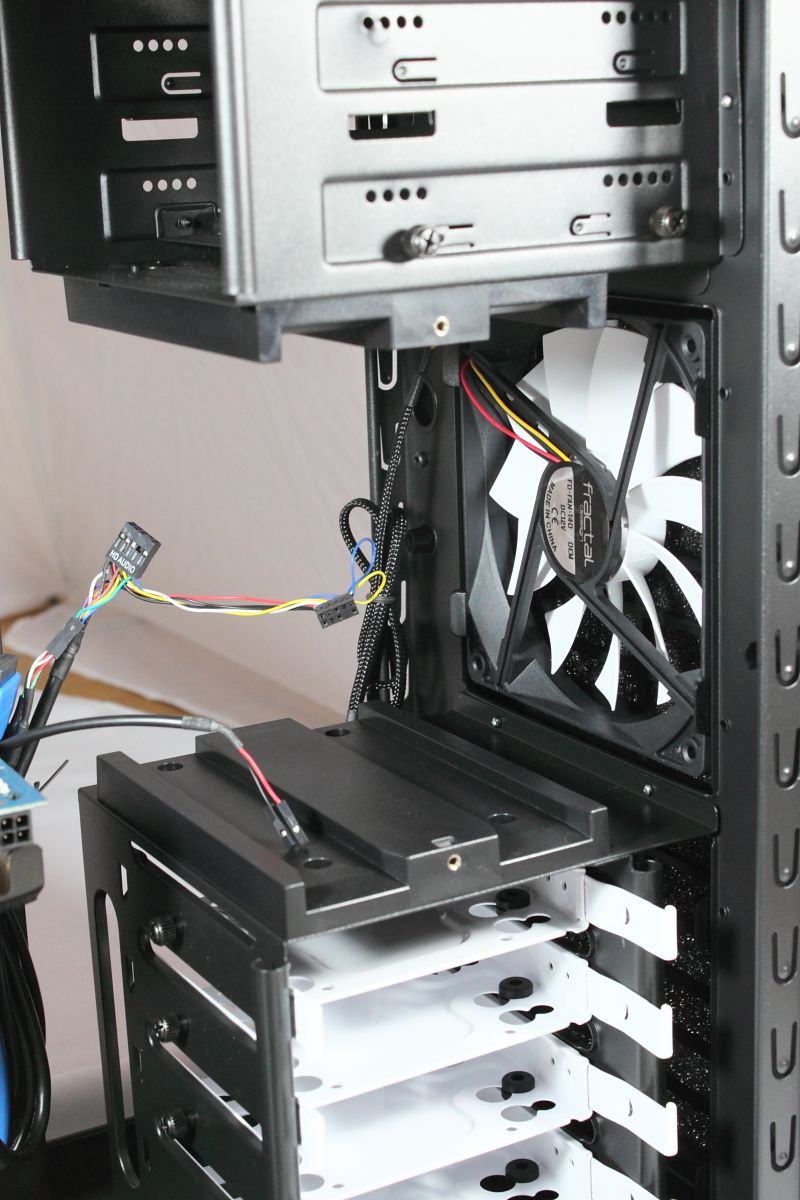

Entfernter Festplattenkäfig

Für den Einbau der optischen Laufwerke muss die Front und eine Blende entfernt, das Laufwerk durchgeschoben und mit Thumb-Screws an der Seite befestigt werden. Da sich die Anschlüsse im Top befinden, kann die Front dafür vollständig entfernt werden.

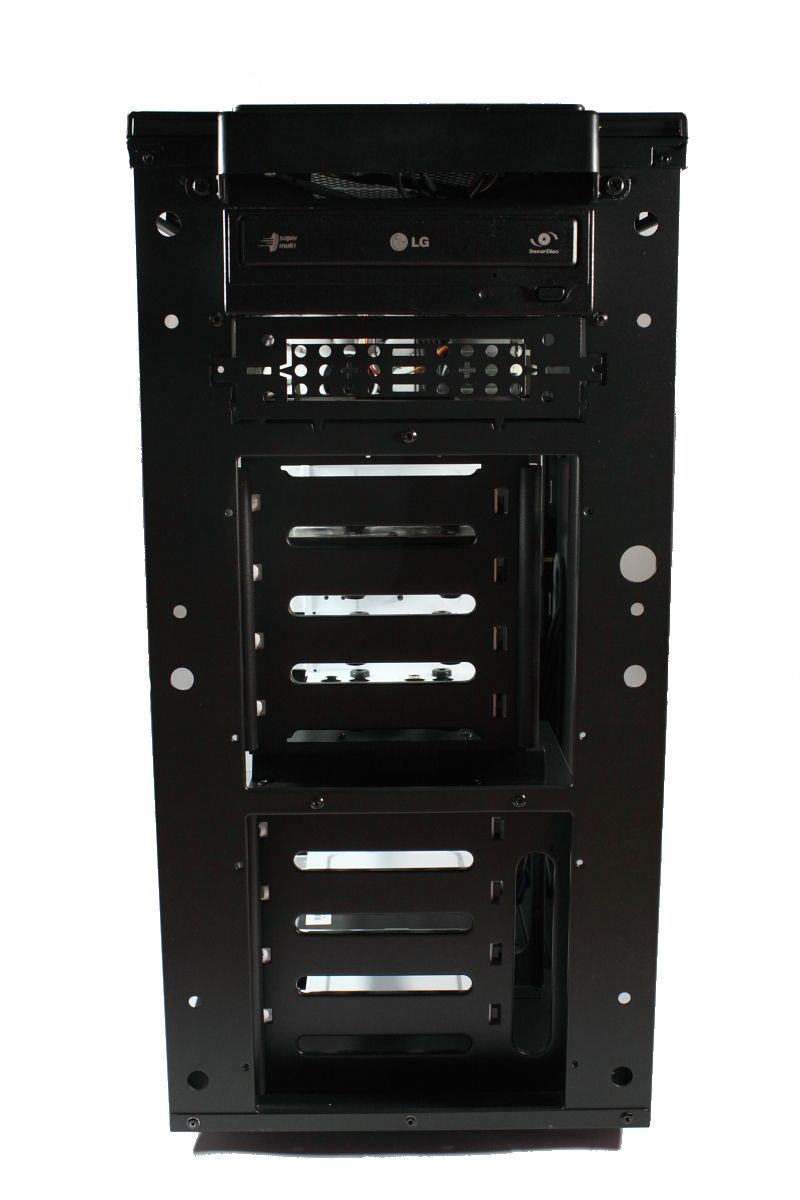

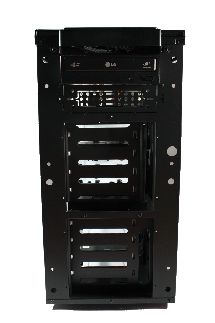

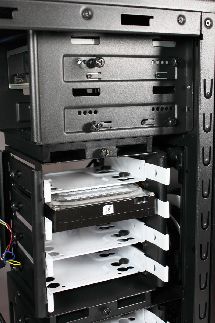

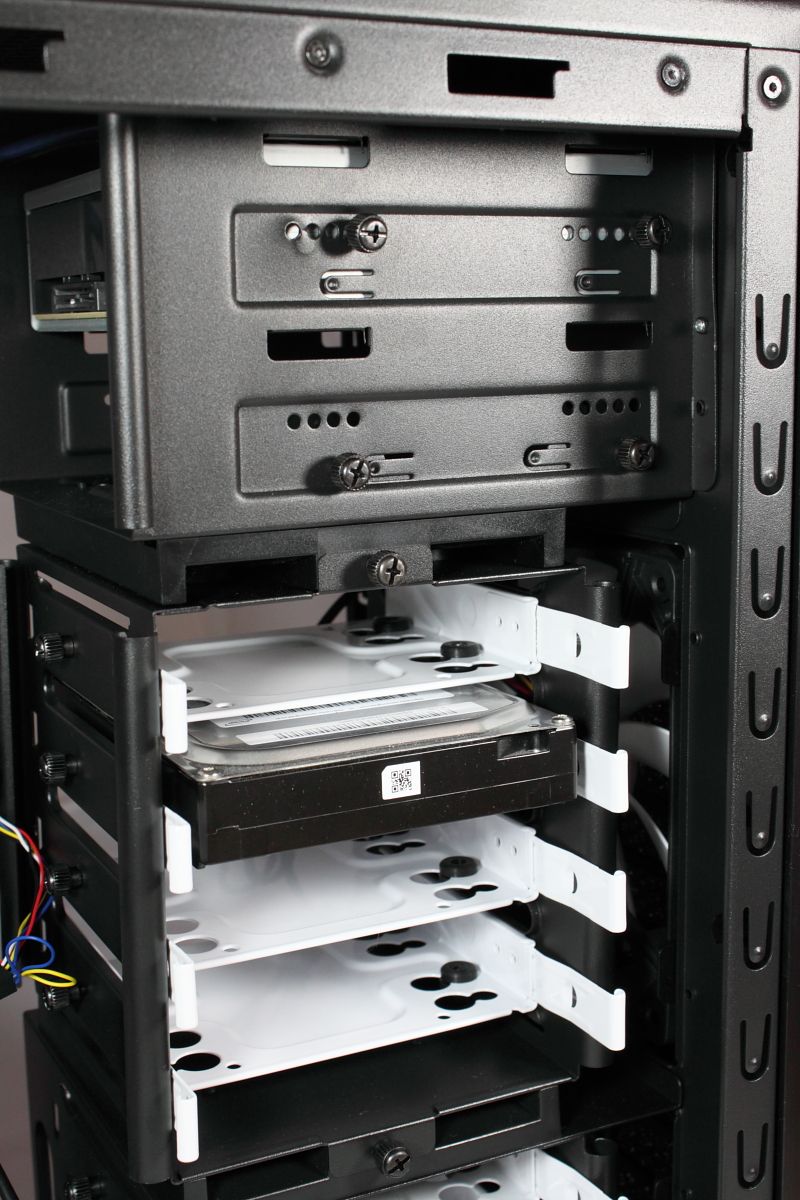

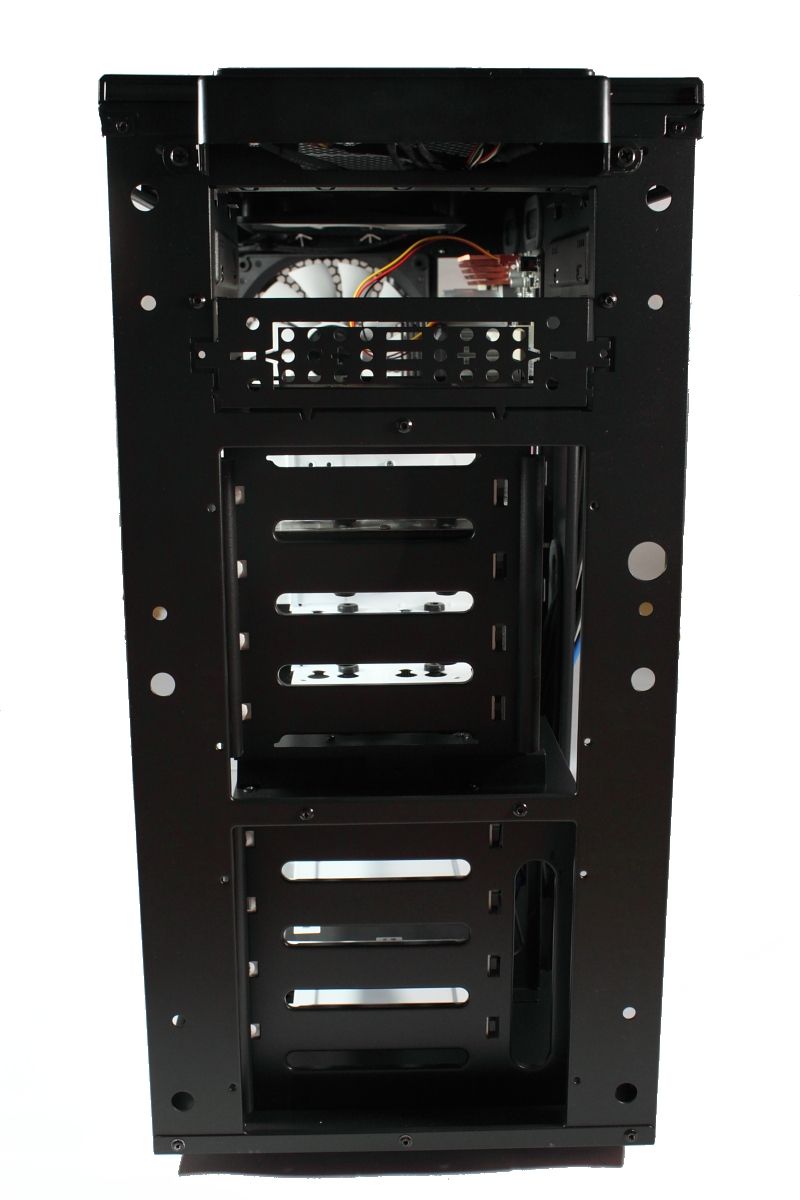

Entfernte Frontblende	Eingebautes Laufwerk	Schnellverschlüsse

Das Netzteil haben wir mit dem Lüfter nach unten verbaut und versucht die Kabel möglichst zu verstecken. Durch die gummierten Löcher neben dem Mainboard ist dies einfach möglich. Auch das Kabel für den 8-Pin-Anschluss am Mainboard ganz oben links konnte so verlegt werden. Zwischen Mainboardschlitten und Seitenteil wurde zudem genug Platz gelassen, so dass sich die Tür trotz der dicken Netzteilkabel einfach schließen lässt.

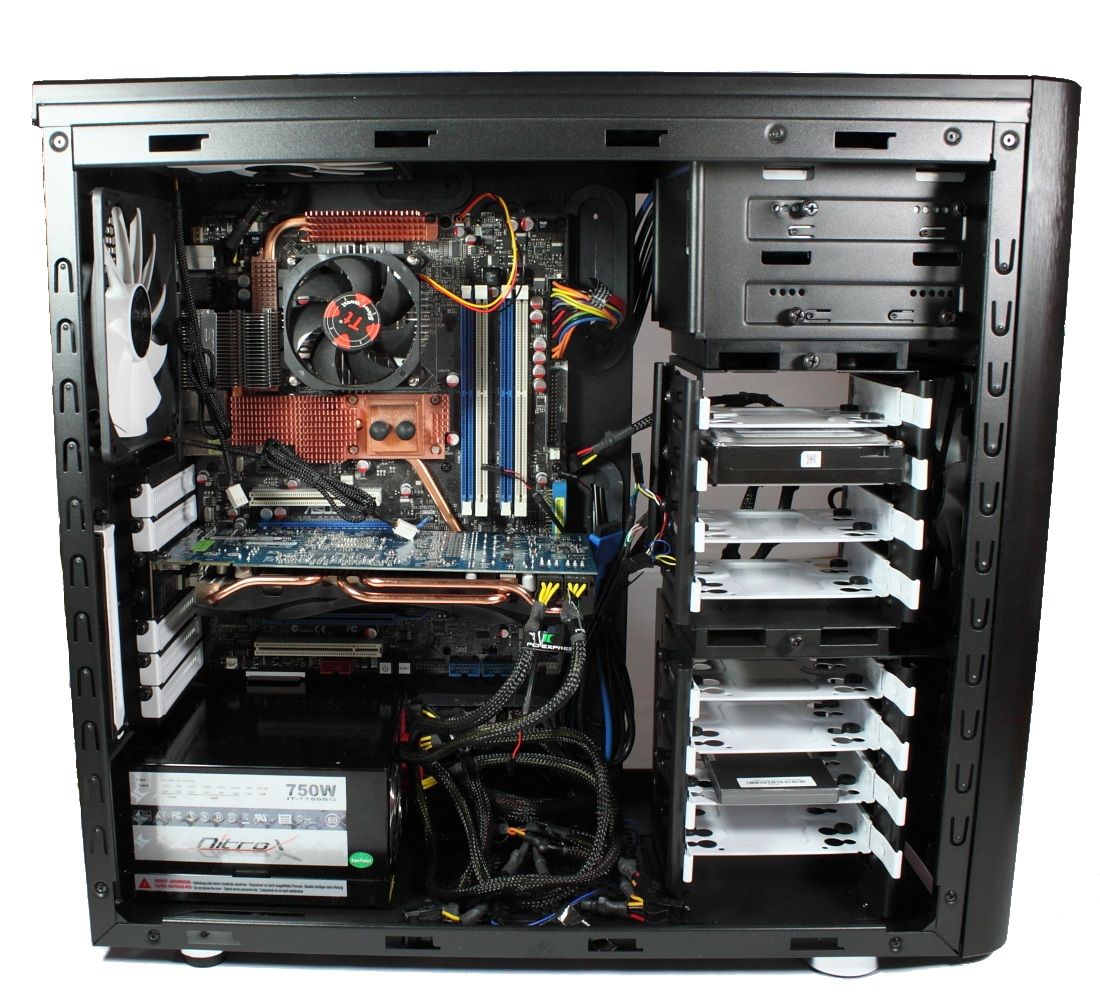

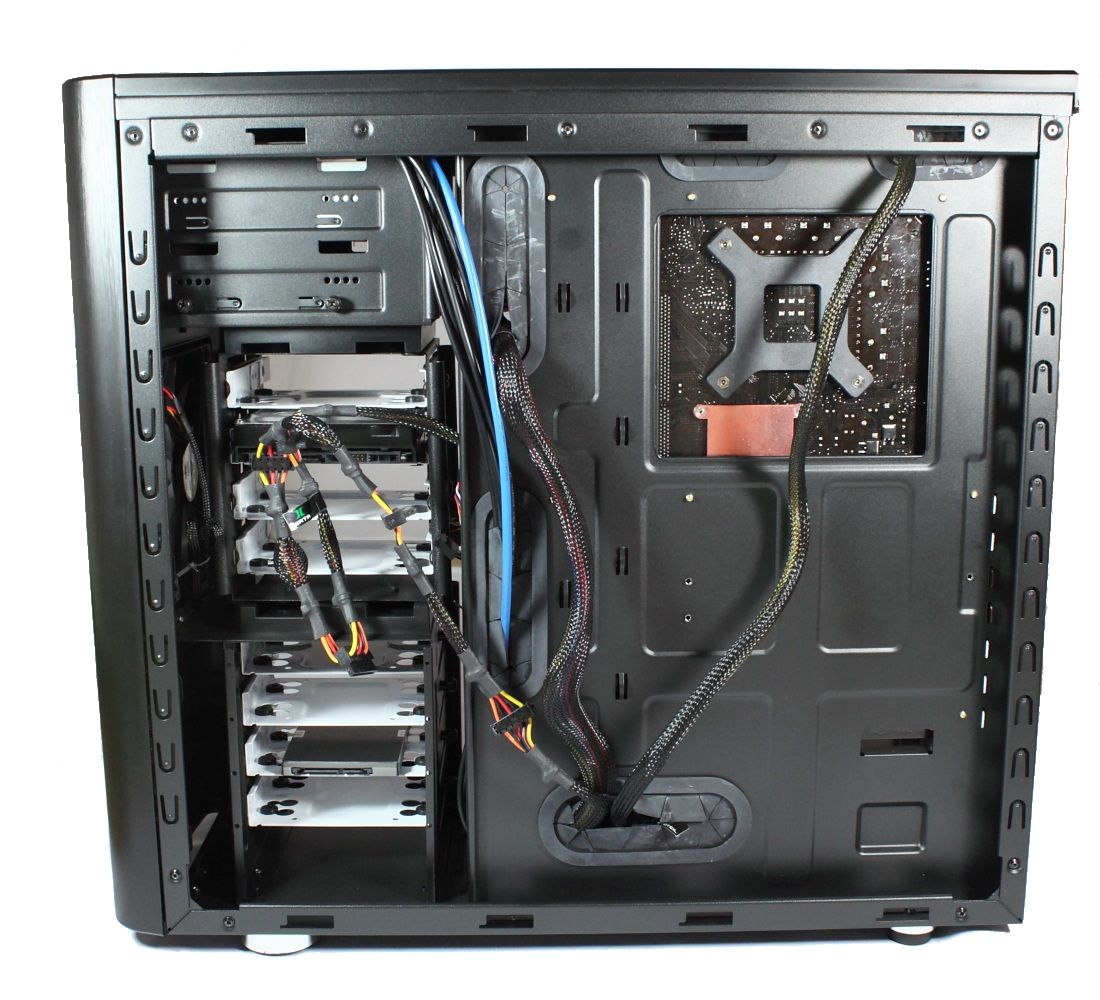

Komplettansicht von vorne…	…und von hinten
