NZXT Phantom 410 Gehäuse - Seite 4

Einbau

Durch ein kleines mitgelieferten Tool können die Mainboardabstandhalter im NZXT Phantom 410 einfach montiert und anschließend das Mainboard problemlos verschraubt werden. Die Slotblenden sind wiederverwendbar und besitzen Thumb-Screws, so dass auch die Montage der Grafikkarte keine Probleme bereitete.

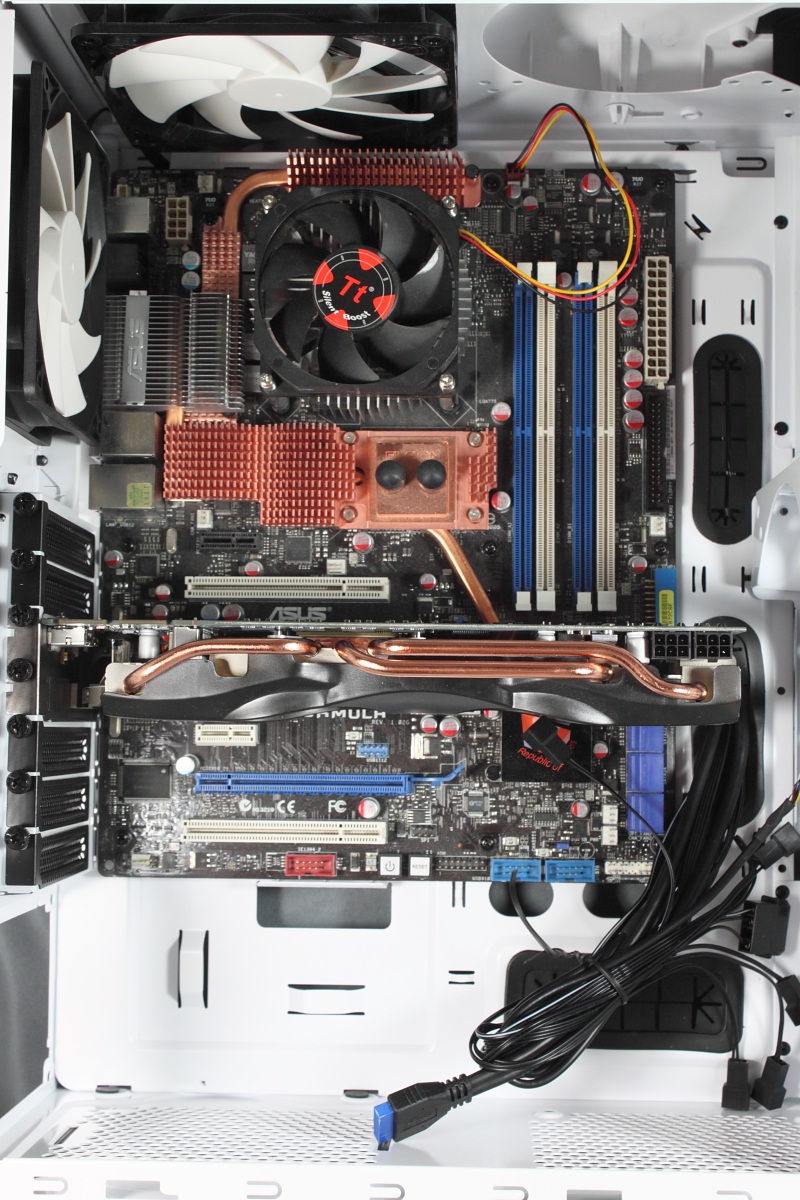

Mainboard und Grafikkarte

Für den Einbau einer Festplatte wird eine Schiene aus dem Käfig gezogen, die Festplatte zwischen die leicht gummierten Halterungen geklemmt und die Kombination wieder in den Schacht geschoben. Werkzeug ist nicht notwendig. Herausgezoegen werden können die Schienen allerdings nur von der Rückseite, so dass für die Montage auch das andere Seitenteil entfernt werden muss.

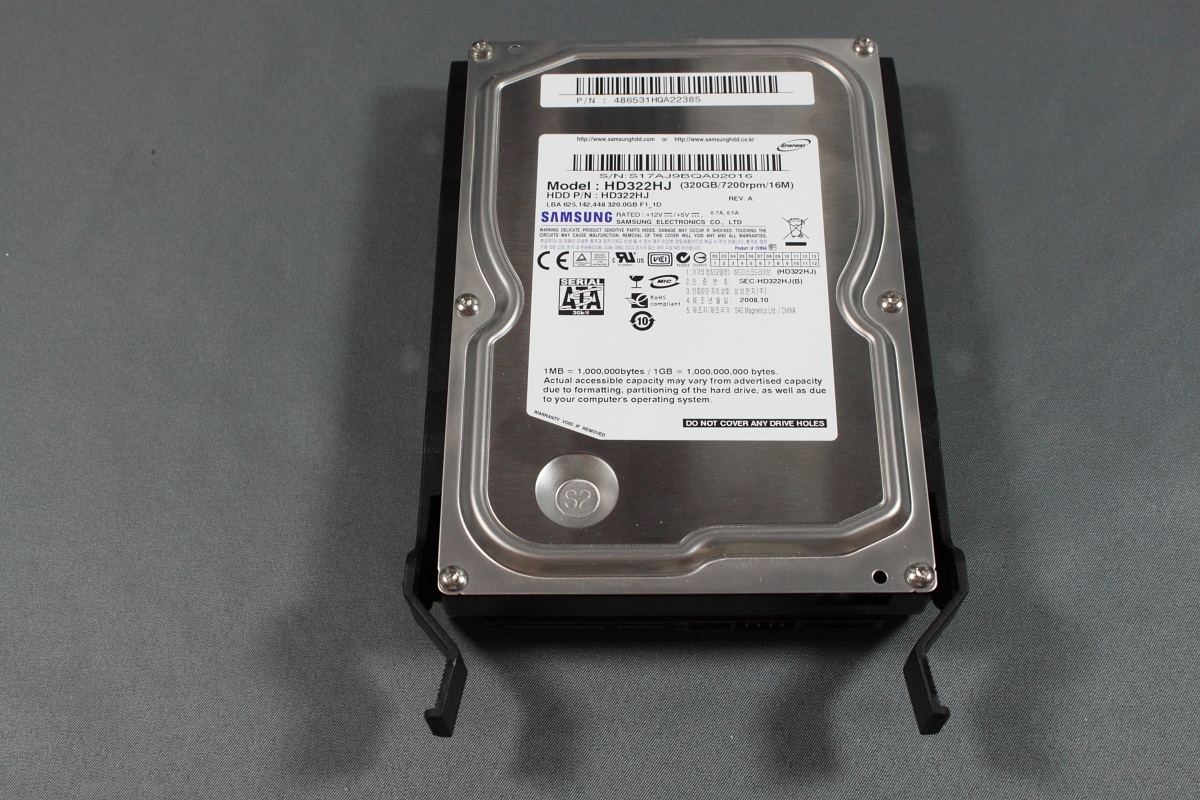

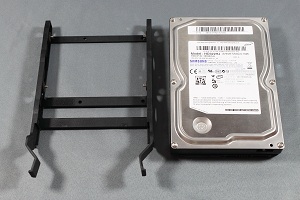

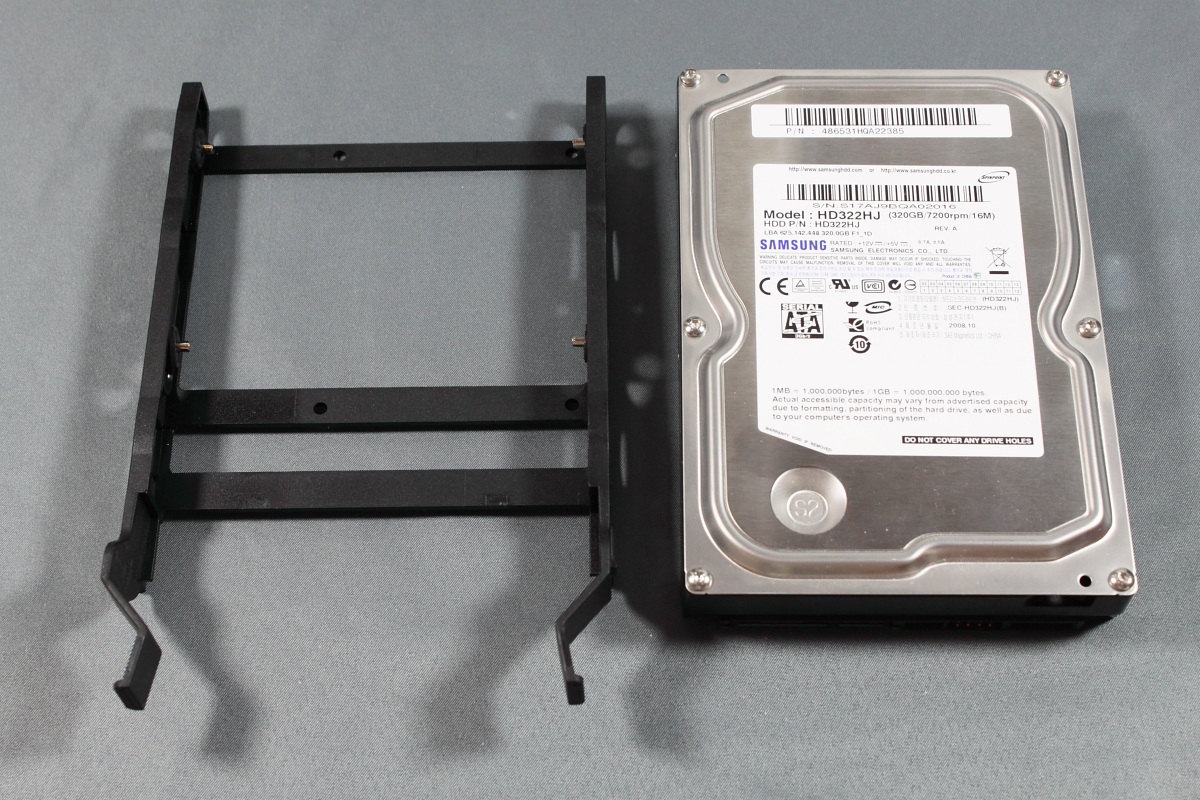

Festplatte und Einbauschiene	Montierte Festplatte

SSDs lassen sich ebenfalls auf den Einbauschienen verbauen. Diese müssen dafür aber mit vier Schrauben befestigt werden.

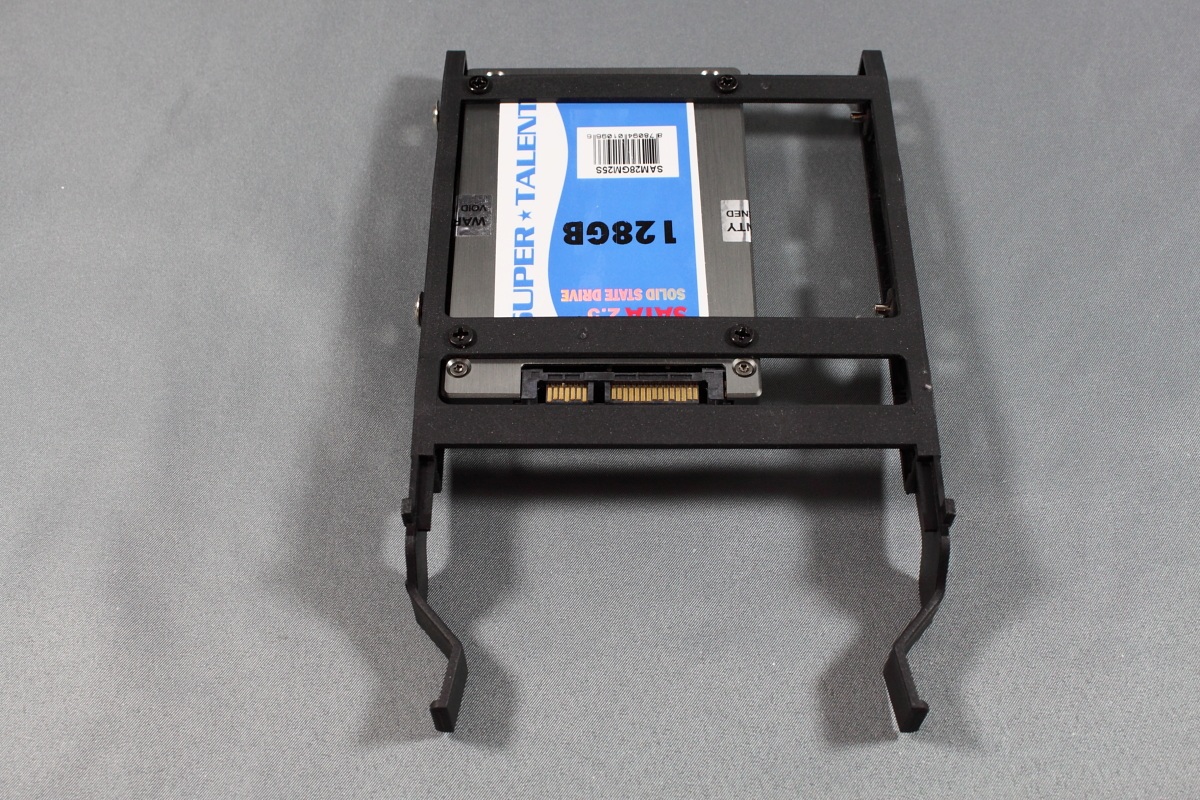

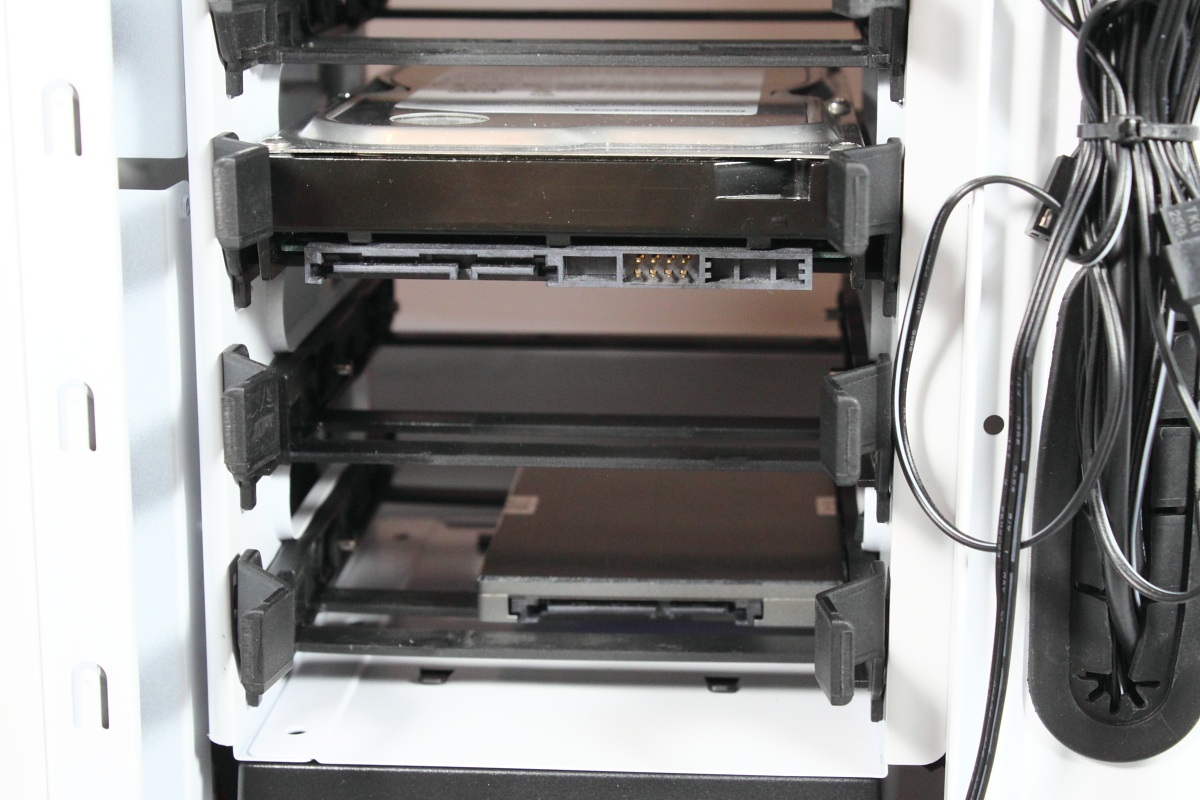

SSD im Einbaurahmen	Verbaute SSD und Festplatte

Für den Einbau der optischen Laufwerke muss die Front nicht entfernt werden. Die Frontblenden lassen sich bequem von vorne lösen. Das Laufwerk wird dann wie üblich in den Schacht geschoben und dort auf einer Seite mit Schnellverschlüssen befestigt.

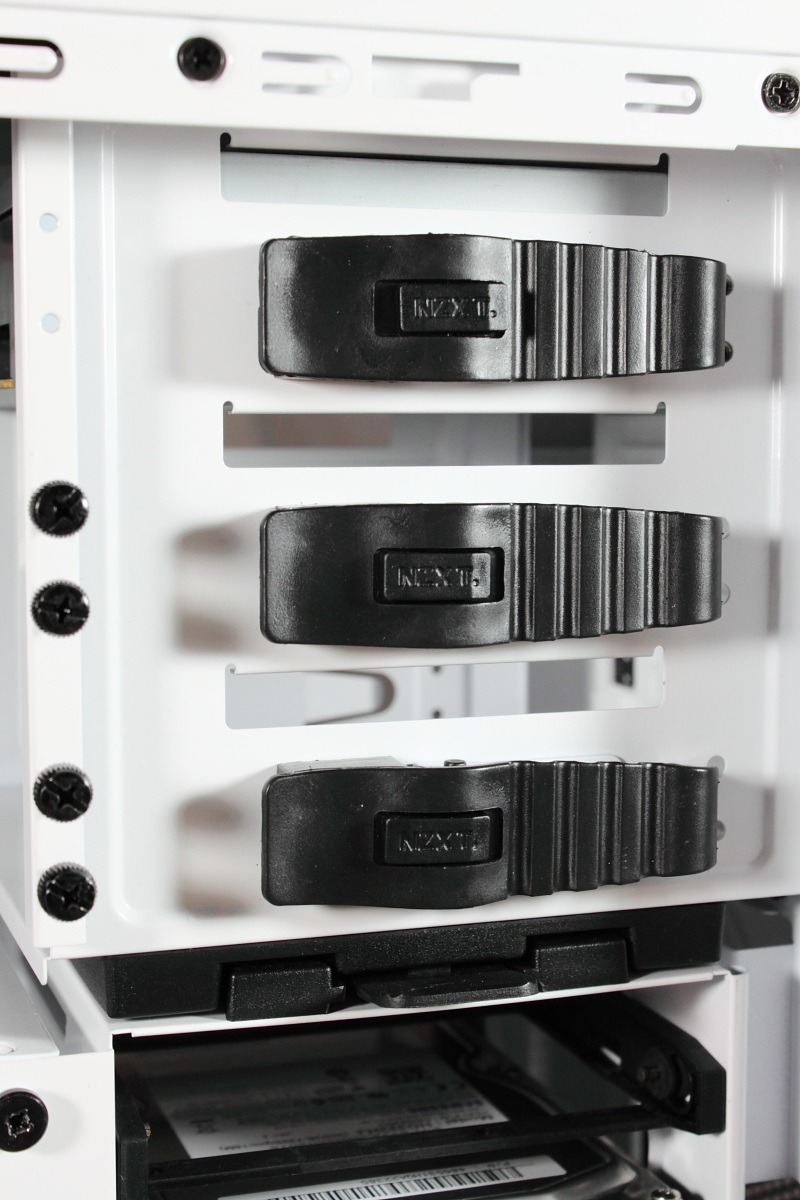

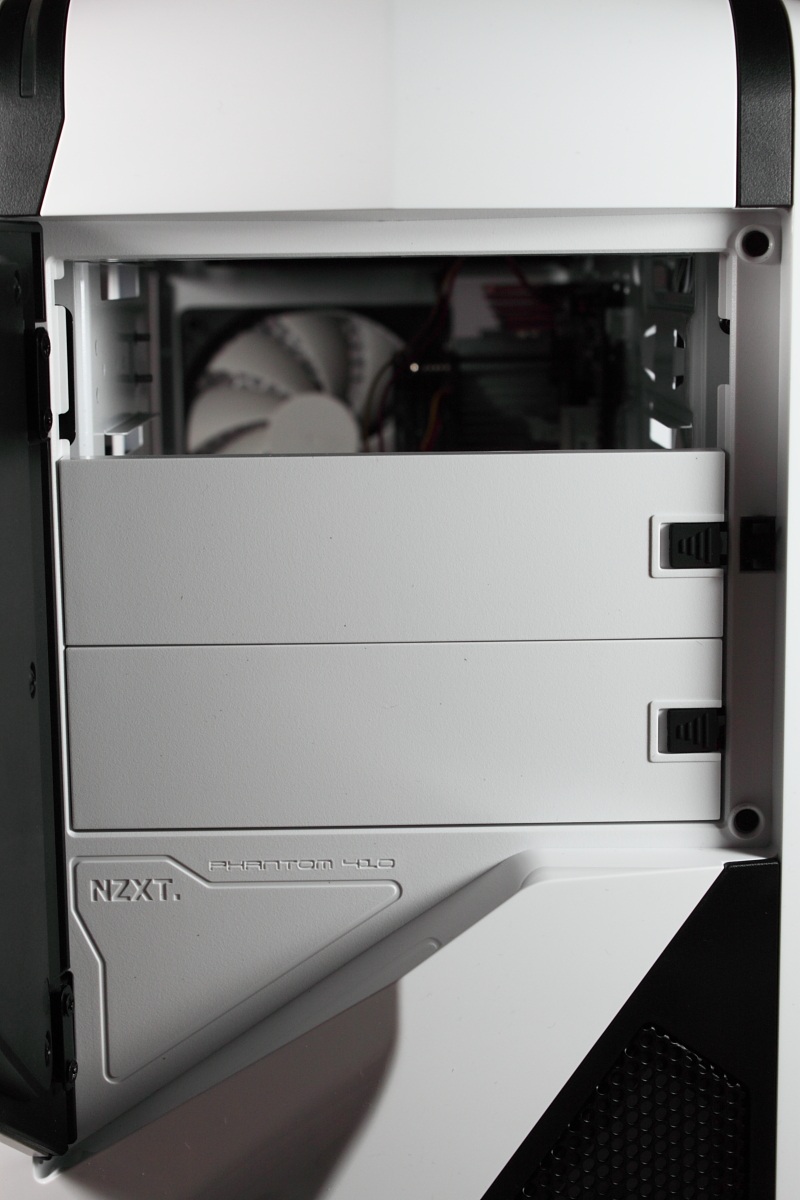

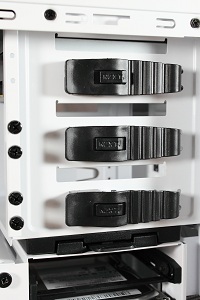

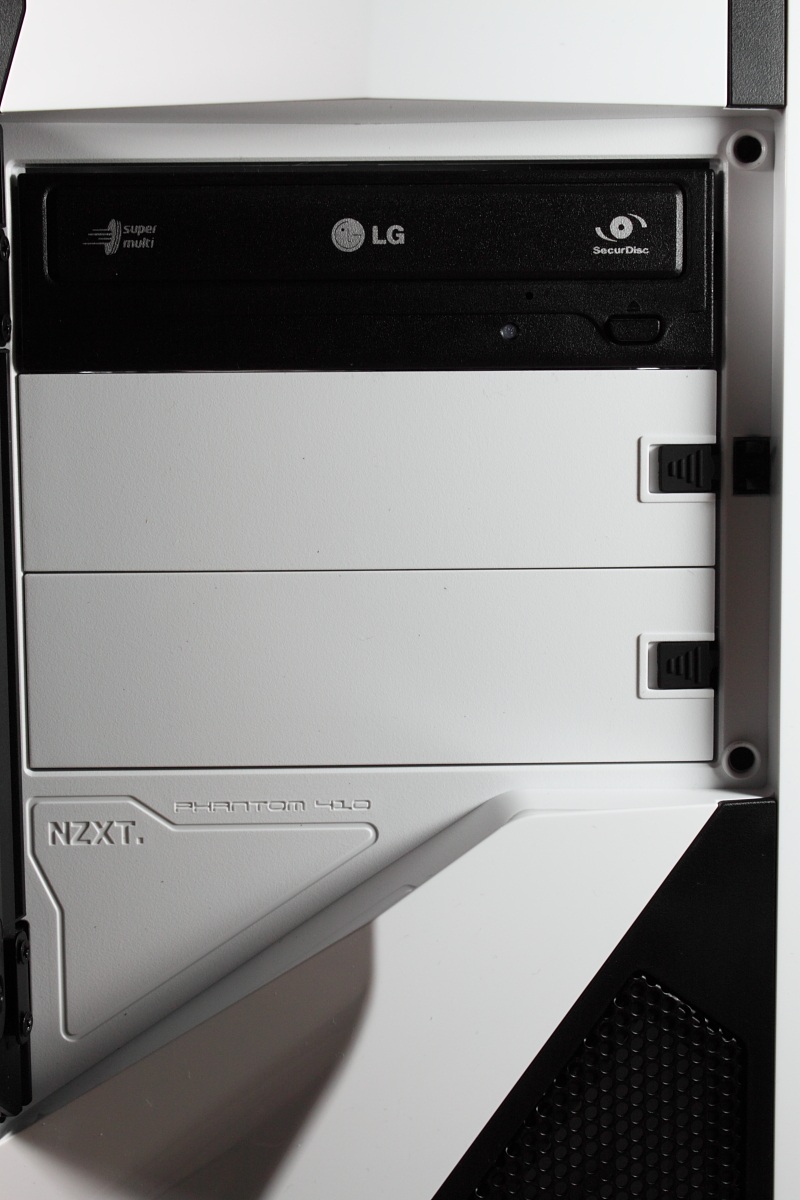

Entfernte Blende	Verbautes Laufwerk	Befestigungen

Hinter dem Mainboardschlitten wurde genug Platz gelassen, um alle Kabel bequem verstecken zu können. Das Seitenteil konnte trotzdem problemlos geschlossen werden. Die Gummierungen neben dem Mainboardschlitten werden zum großen Teil schon durch die eigenen Kabel des Gehäuses blockiert und sitzen zudem nicht sehr fest, so dass sie sich beim Durchschieben von dicken Kabeln lösen.

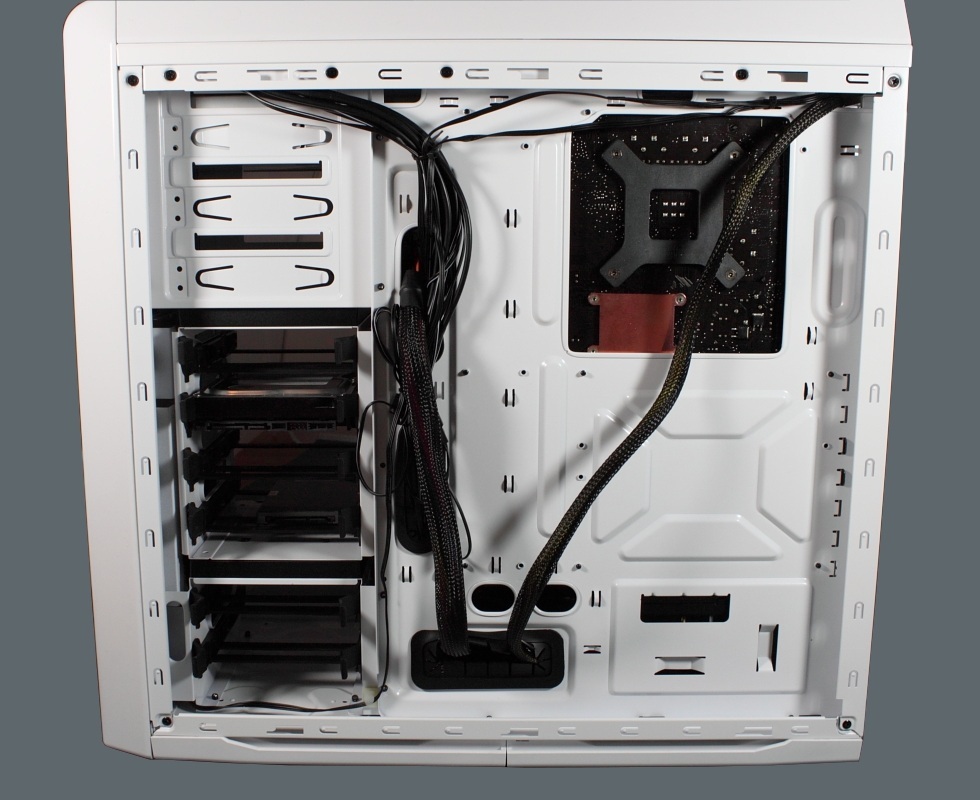

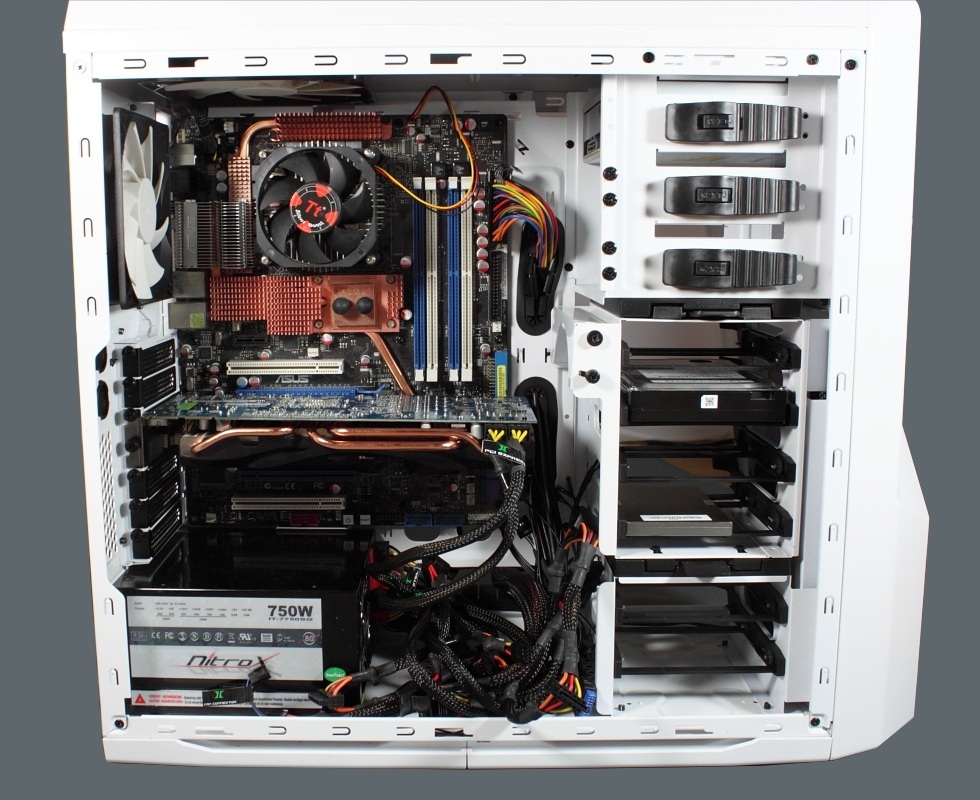

Komplettansicht von vorne…	…und hinten
