Shuttle XPC SZ77R5 - Seite 3

Ausstattung – Fortsetzung

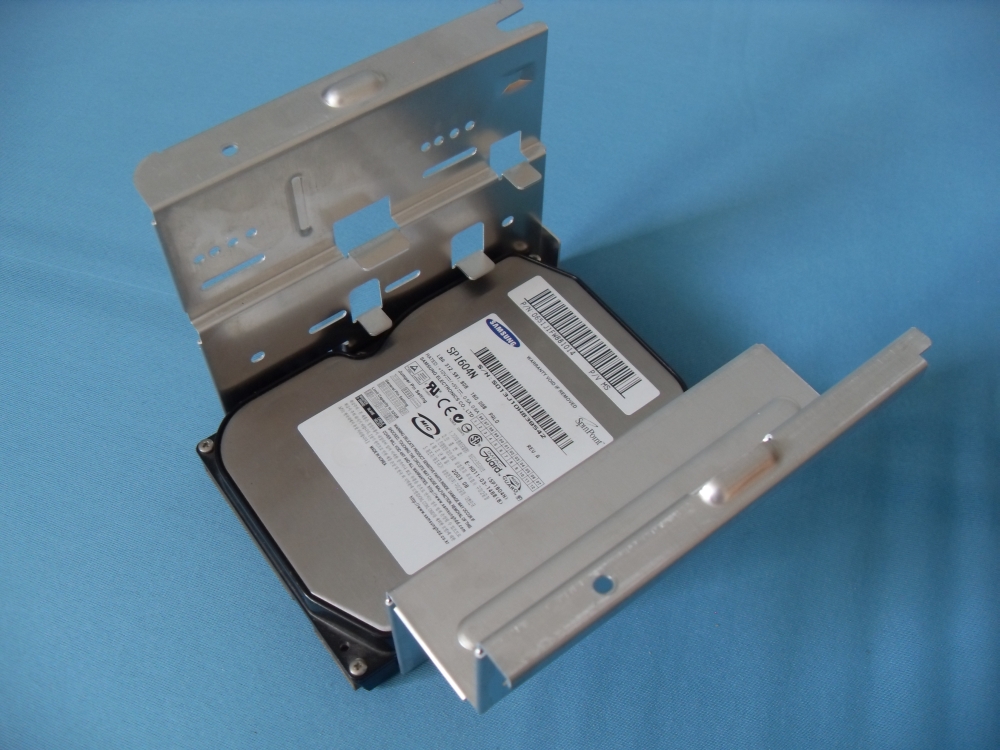

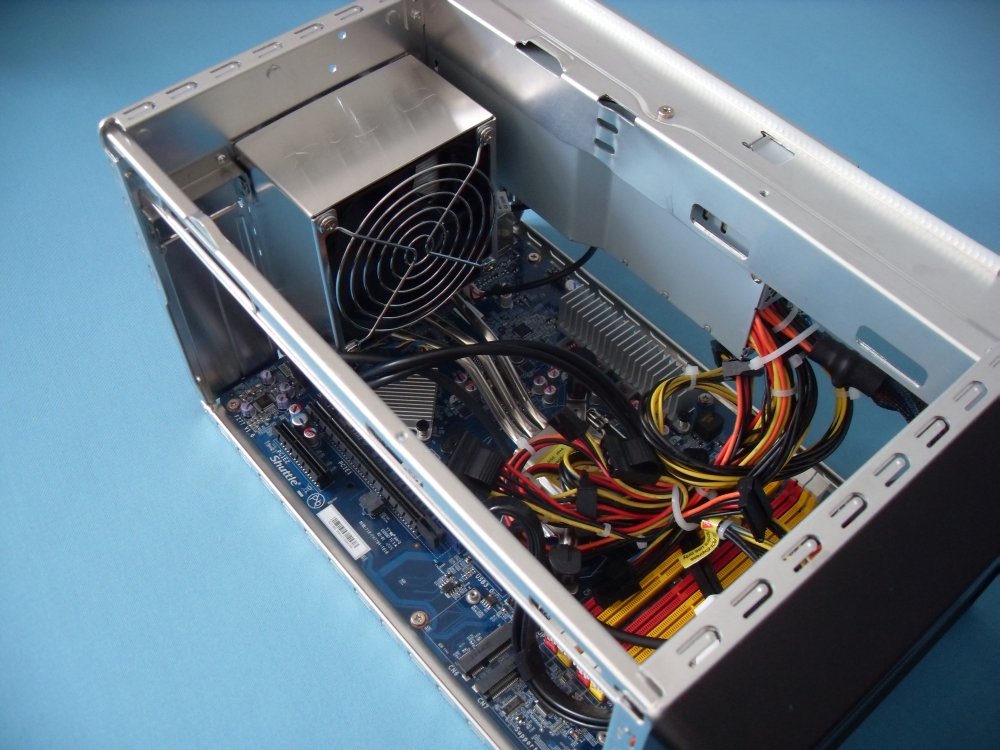

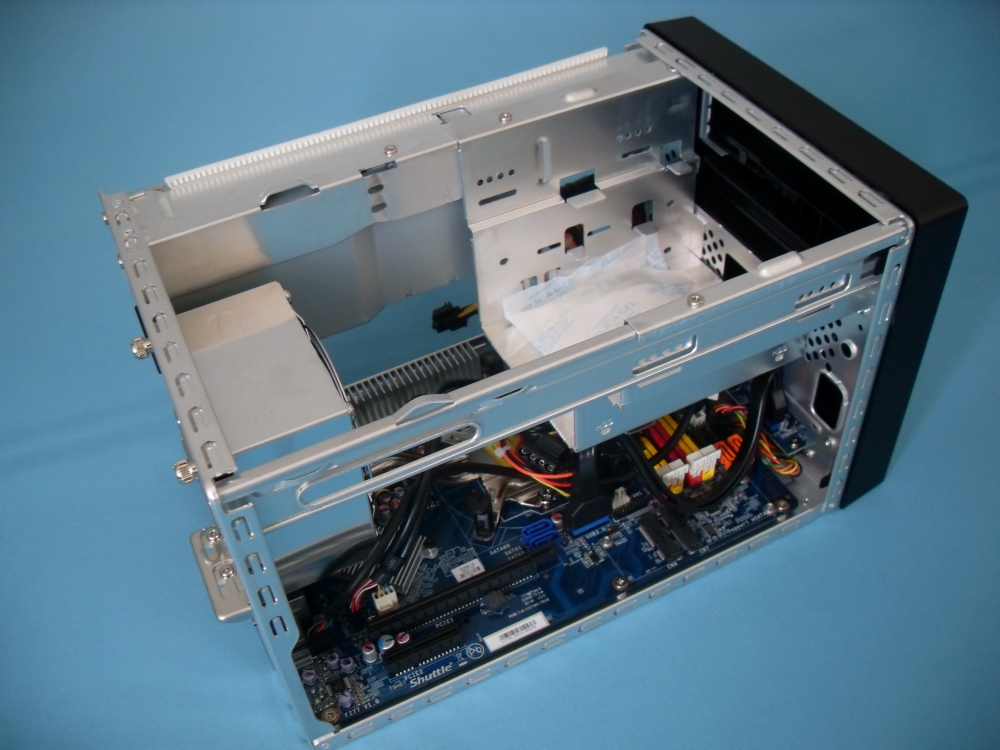

Im Inneren des Shuttle XPC SZ77R5 fallen zuerst der Kühler und die Laufwerkshalterung auf. Verbauen lassen sich ein optisches Laufwerk in herkömmlicher Größe sowieso zwei 3,5-Zoll-Geräte, wobei ein 3,5-Zoll-Schacht nach Außen geführt wird, wo sich z.B. Speicherkartenleser verbauen lassen. Eine Halterung für 2,5-Zoll-Festplatten oder SSDs ist leider nicht vorhanden, womit hier zwangsläufig auf einen Adapter (z.B. Shuttle PHD3) oder eine Eigenkonstruktion zurückgegriffen werden muss. Alternativ steht ein mSATA-Anschluss zur Verfügung, für den auch SSDs erhältlich sind. Daneben befindet sich eine Mini-PCIe-Schnittstelle. Allerdings muss im BIOS eingestellt werden, welcher der beiden Anschlüsse genutzt werden soll.

Neben je zwei SATA 3 Gbit/s und SATA 6 Gbit/s Anschlüssen sind vier RAM-Slots für den DDR3-Speicher vorhanden. Der PCI Express x16 Steckplatz in der Version 3.0 ist nur für Grafikkarten vorgesehen. Dual-Slot-Design ist dabei erlaubt. Wer ein Single-Slot-Design benutzt oder direkt auf die integrierte Grafikeinheit zurückgreift, kann noch einen PCIe x4 Slot (2.0) benutzen.

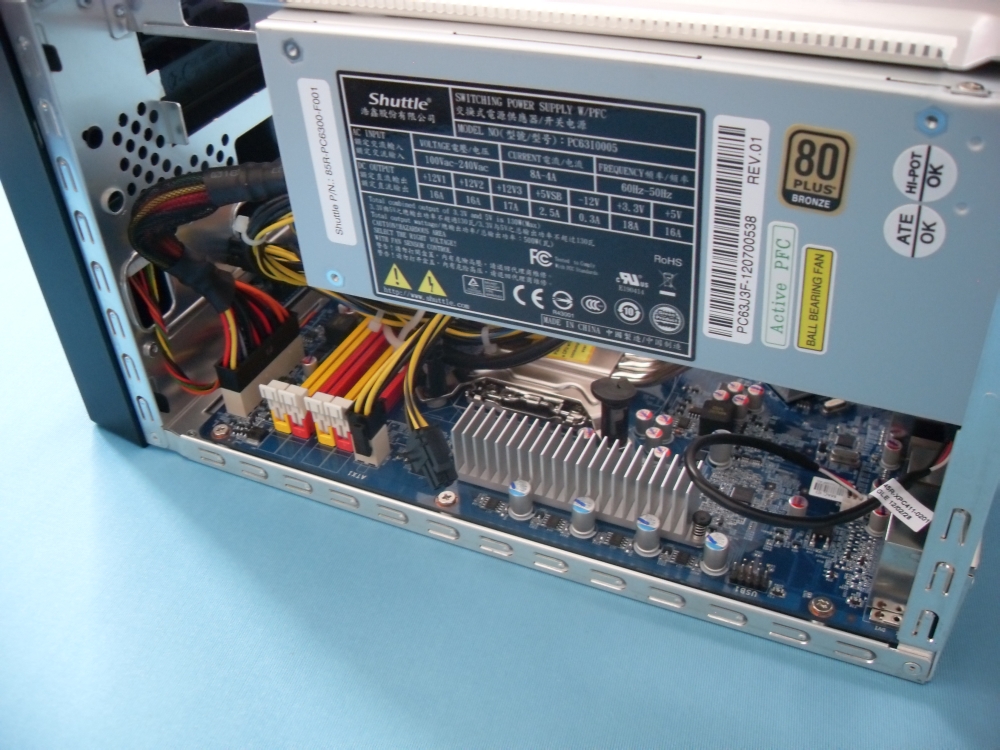

Die Verteilung der einzelnen Bauteile und Schnittstellen fällt gut aus. Die RAM-Bänke und der CPU-Sockel sind sehr gut zu erreichen, wenn der Laufwerkskäfig ausgebaut ist. Einzig, dass die SATA-Anschlüsse nicht beisammen liegen, sondern zu je zwei Pärchen zusammengelegt sind, und das steife USB 3.0 Kabel stören etwas.
