Raijintek Pallas - Seite 4

Montage

Damit der Raijintek Pallas auf einem Sockel AM3+ montiert werden kann, muss das gesamte AMD-Retentionmodul zuerst entfernt werden. Ist dies geschehen, wird die Multibackplate zusammen mit den vier Gewindebolzen und den Kunststoffabstandshaltern mit dem Mainboard verschraubt.

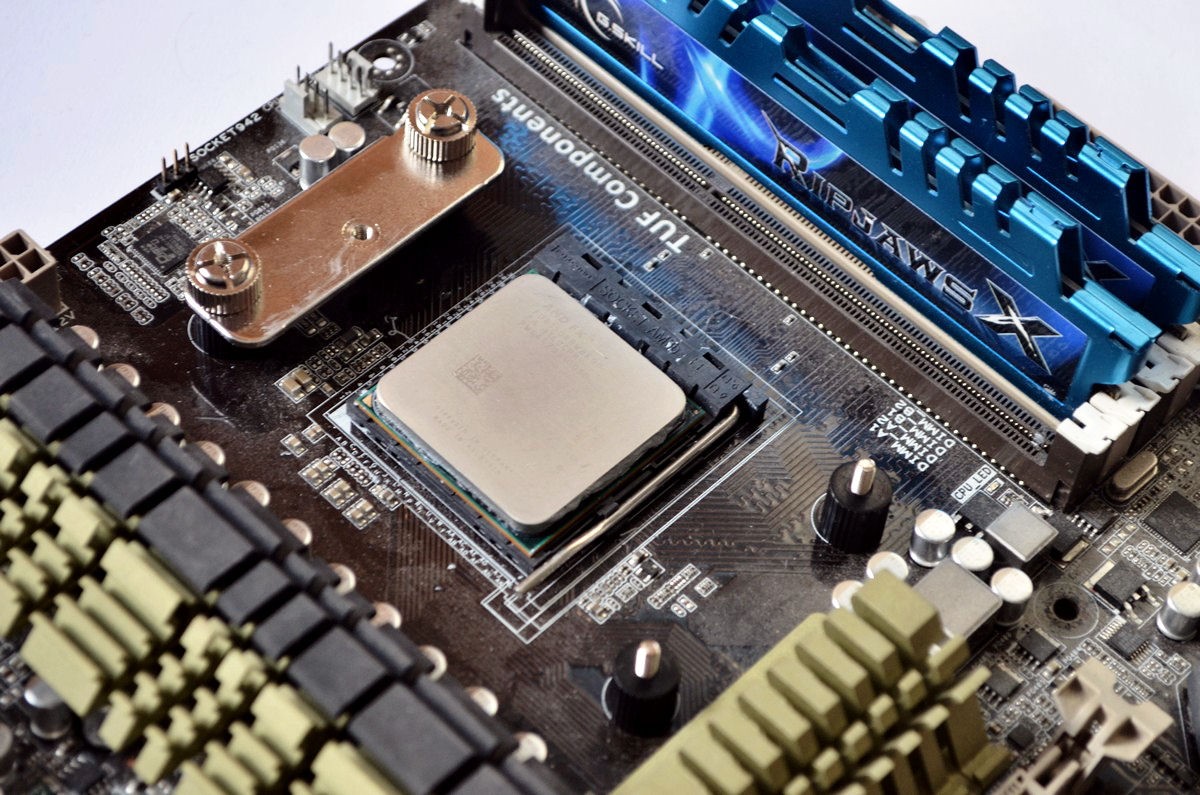

Nun folgen die beiden AMD-Montagebügel. Diese werden mit jeweils zwei Rändelschrauben auf die Gewindestangen geschraubt. Nachdem auf die CPU Wärmeleitpaste aufgetragen wurde, wird der Pallas auf dieser platziert.
Wichtig ist hierbei, dass sich noch kein Lüfter auf dem Kühler befindet.

Der Kühler wird nun mit Hilfe des letzten Montagebügels und zwei Schrauben mit dem im vorherigen Schritt montierten Montagerahmen verschraubt.

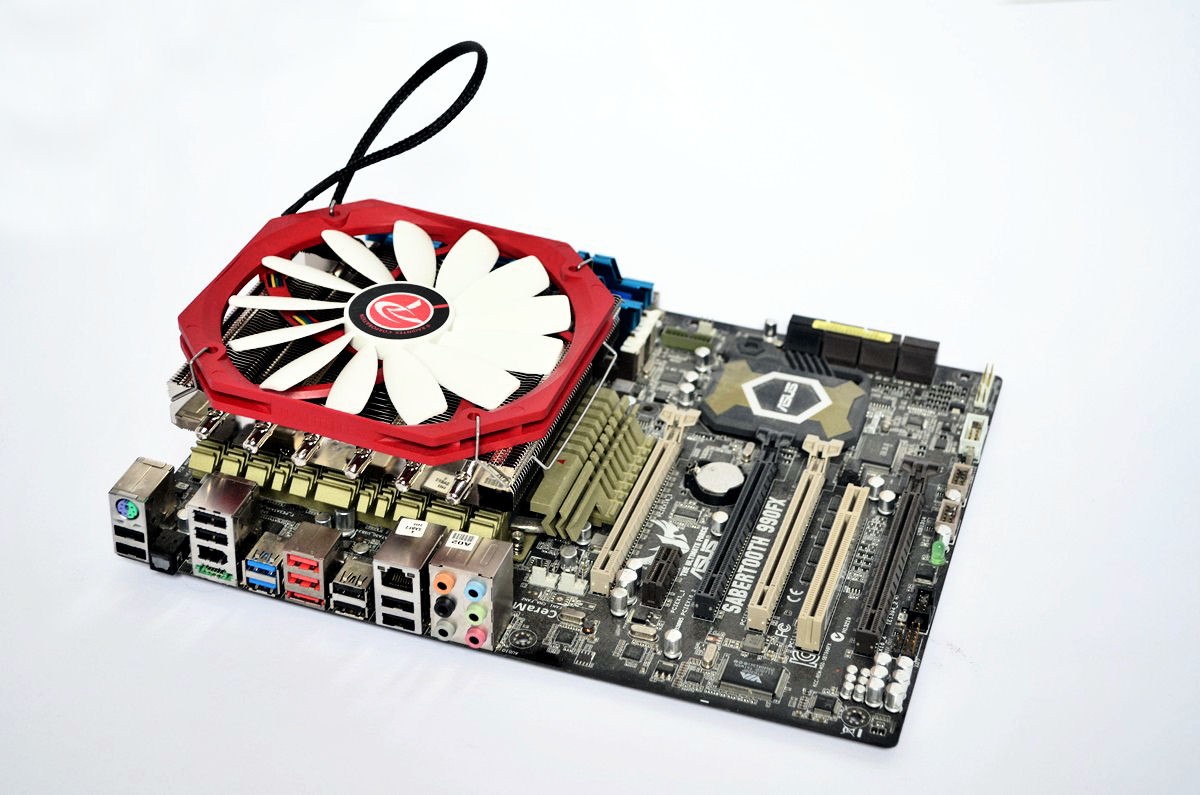

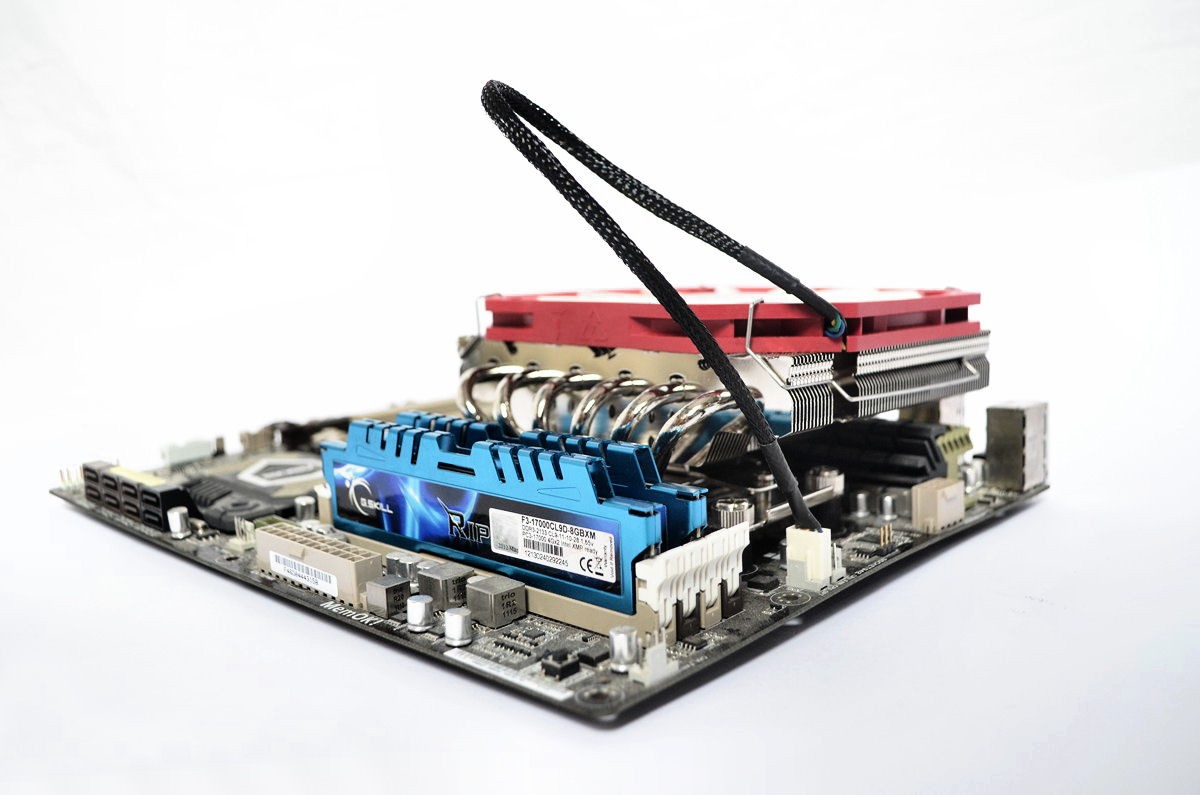

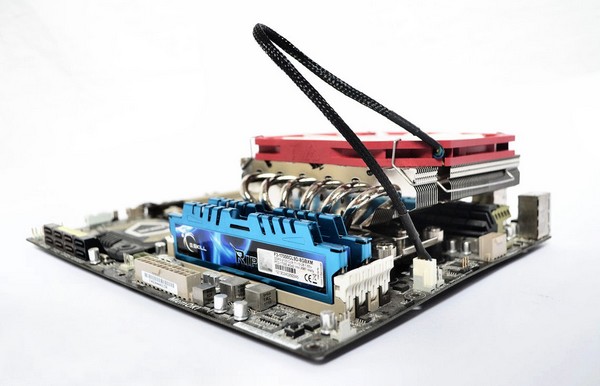

Zu guter Letzt wird der Lüfter mit den beiden Klammern am Kühler fixiert und am Lüfteranschluss auf dem Mainboard eingesteckt.

Die Montage nimmt etwa 10-15 Minuten Zeit in Anspruch und bedarf nur eines normalen Schraubendrehers als Werkzeug.
