MSI Z97 MPower - Seite 3

Ausstattung & Features

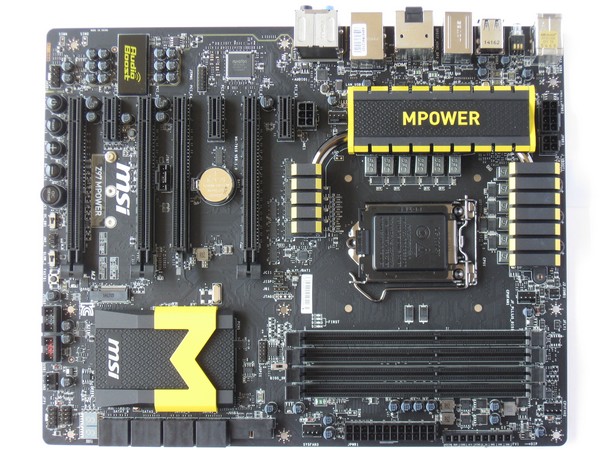

Im Gegensatz zur Intel Z97 Gaming-Serie von MSI präsentiert sich das MPower nicht in Schwarz-Rot, sondern in einem Schwarz-Gelben Ton. Im Betrieb werden die Farbakzente zudem durch einige LEDs auf dem Mainboard unterstützt. Insbesondere Modder werden hier ihre Freude haben.

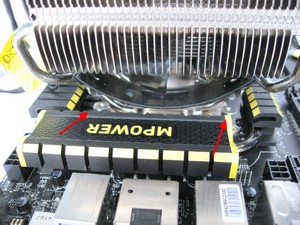

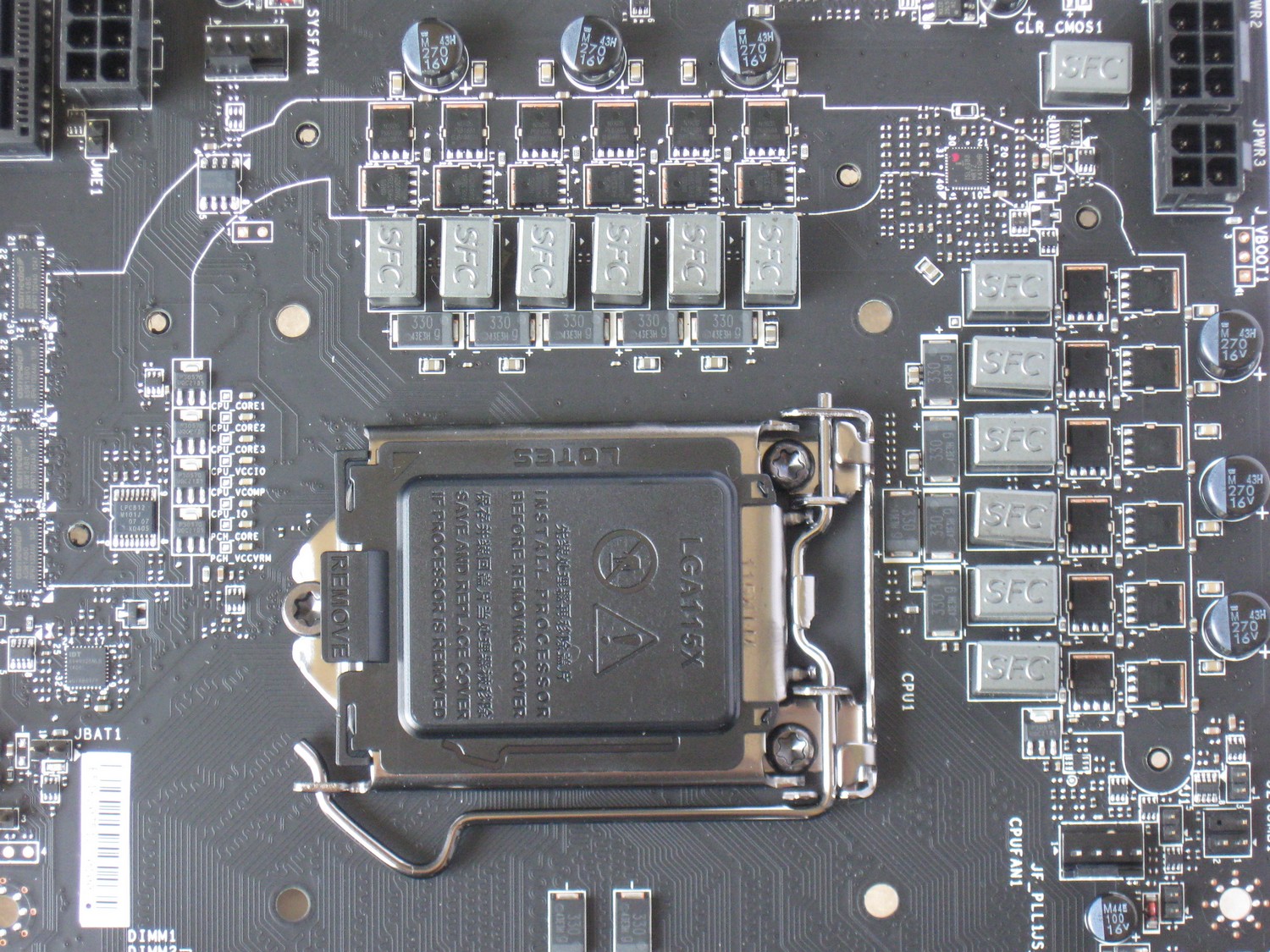

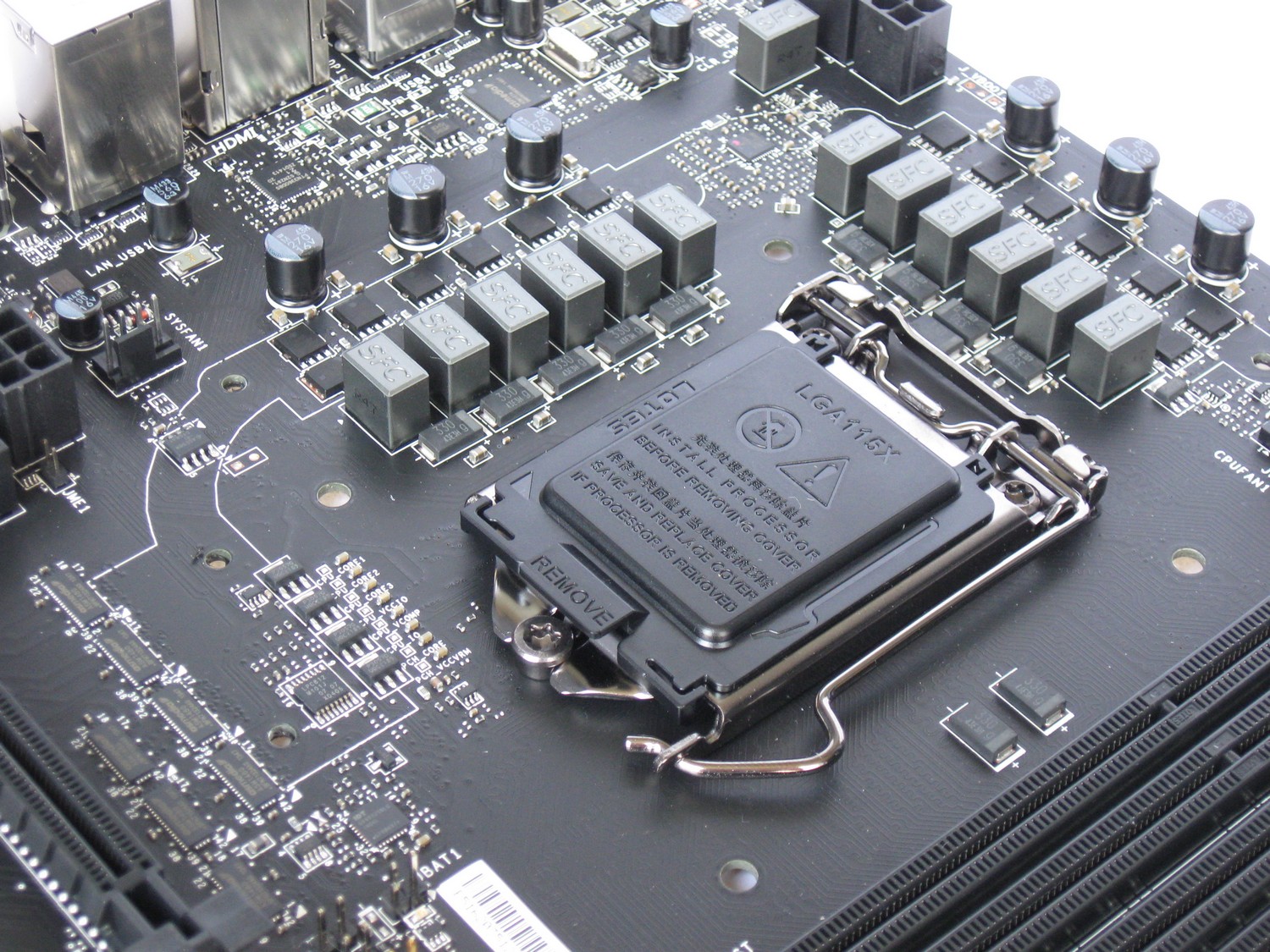

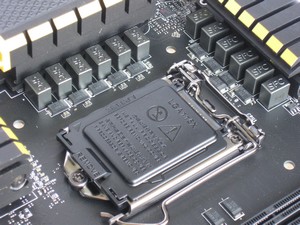

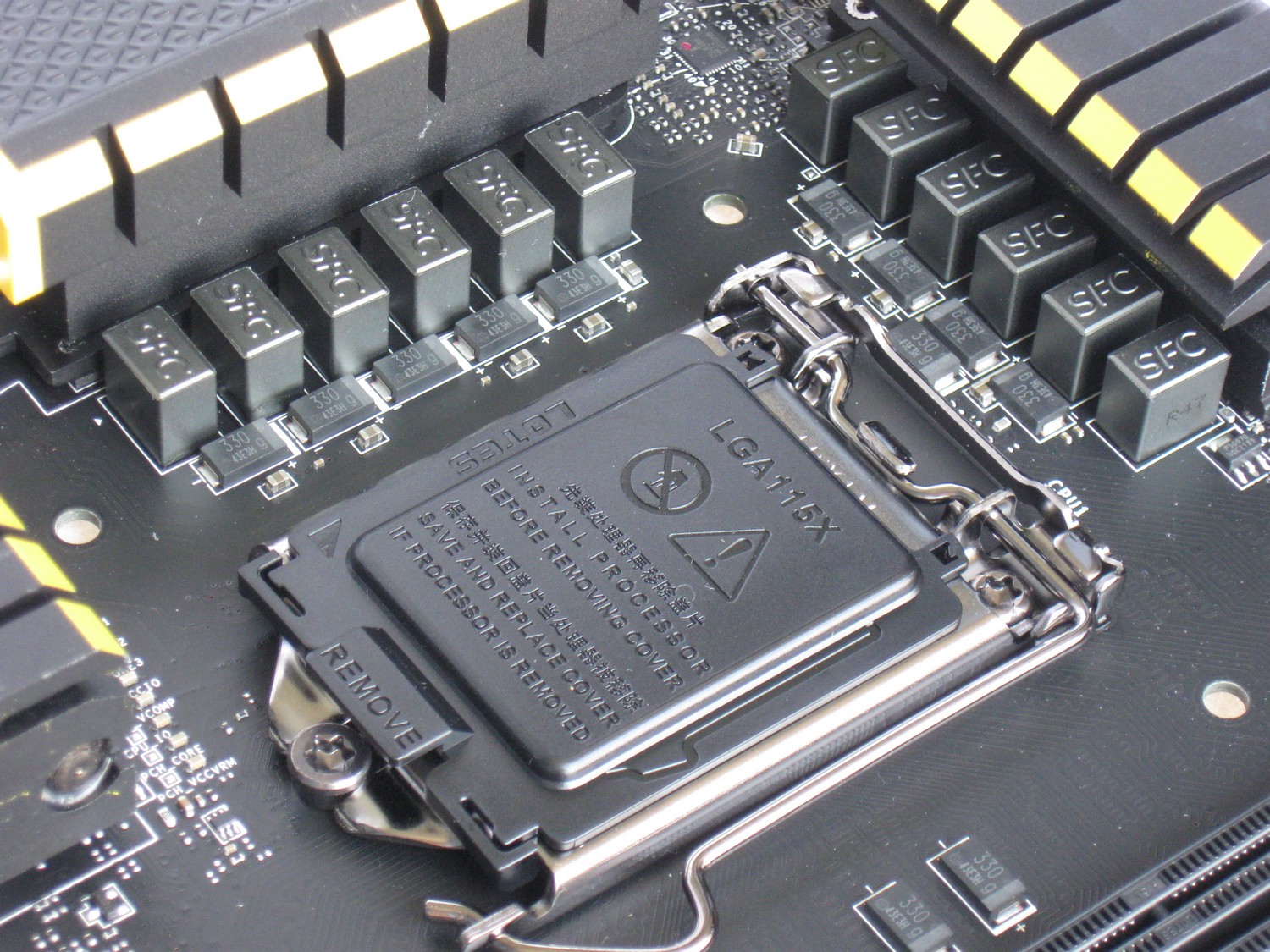

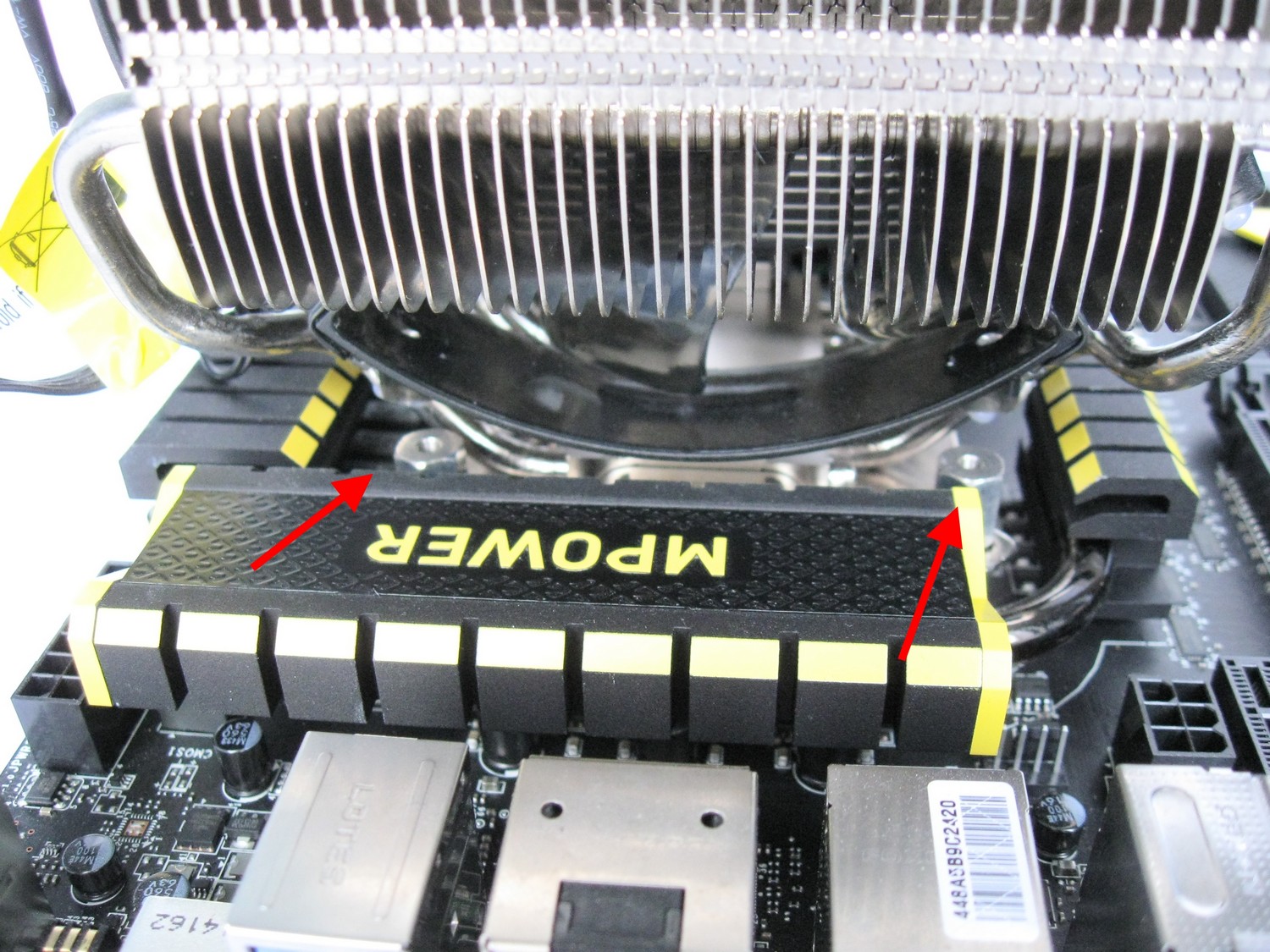

Insgesamt 12 Phasen kümmern sich um die Stromversorgung der CPU. Diese verstecken sich jedoch unter massiven Kühlkörpern. welche zwar zwar für eine gute Kühlung sorgen, den Einbau vieler CPU-Kühler je nach Größe aber erschweren können. Bei unserem „Cooler Master V8 GTS“ Kühler sind die Befestigungsschrauben so kaum noch erreichbar (rote Pfeile im Bild oben), was den Einbau zur Geduldsprobe werden lässt.

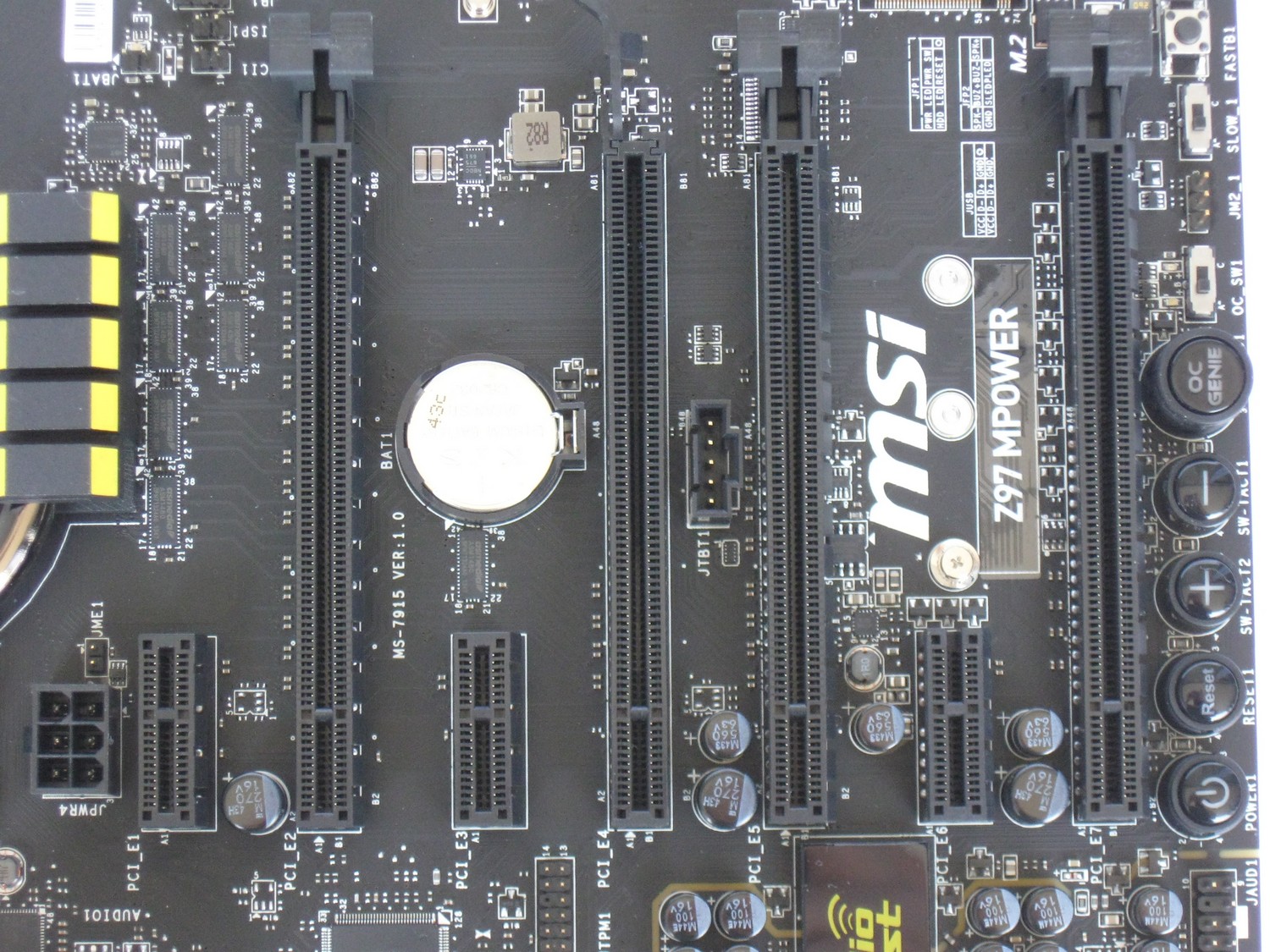

Ganze vier Grafikkarten lassen sich auf dem Mainboard platzieren, allerdings ist beispielsweise nur Triple-CrossFire oder 2-Way SLI möglich. Die Intel Haswell LGA1150-CPUs unterstützen zudem nur maximal 16 PCI-Express 3.0 Lanes, weswegen wir nur den Einsatz von maximal zwei Grafikkarten empfehlen. Folgende Steckplätze sind vorhanden (von Links nach Rechts):

• PCI-Express x1
• PCI-Express 3.0 x16 (elektrisch x16)
• PCI-Express x1
• PCI-Express 2.0 x16 (elektrisch x4)
• PCI-Express 3.0 x16 (elektrisch x8)
• PCI-Express x1
• PCI-Express 3.0 x16 (elektrisch x8)

Zwar besitzt das MSI MPower Z97 ganze drei PCI-Express 3.0 Steckplätze mit mindestens 8 Lanes, jedoch lassen sich drei Grafikkarten für Triple-CrossFire nur mit x8/x4/x4 Lanes anbinden.
Über den PCIe-Anschlüssen befindet sich noch ein 6-Pin-Stromanschluss. Hier ist bei Multi-GPU die Stromversorgenung über das Mainboard gewährleistet. Das MSI Z97 MPower funktioniert bei einer Grafikkarte aber auch ohne eingestecken Stromkabel.

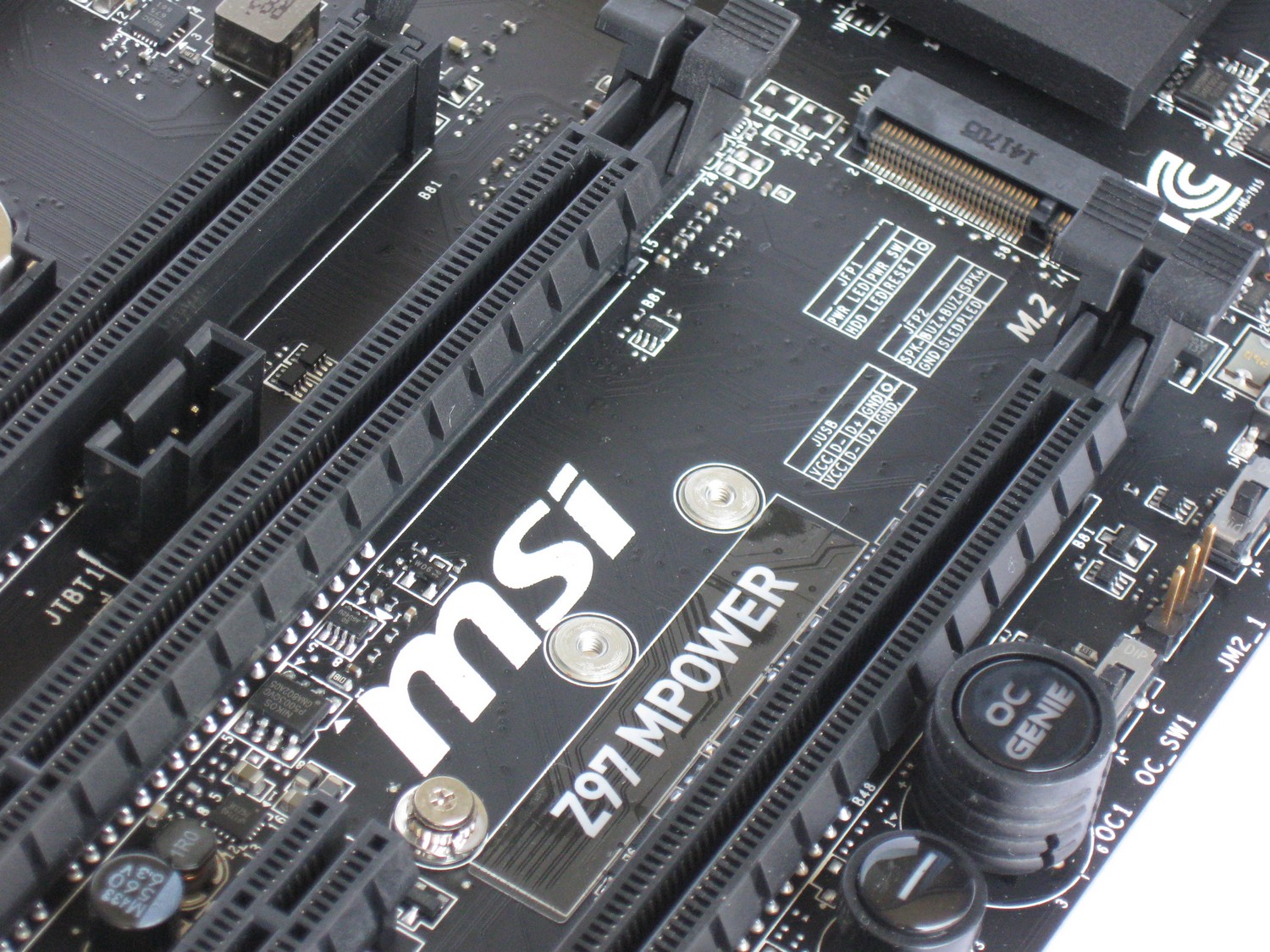

Zwischen den beiden unteren PCIe 3.0 Steckplätzen befindet sich ein M.2 Port. Hier lassen sich kleine Steckkarten wie SSDs anschließen.

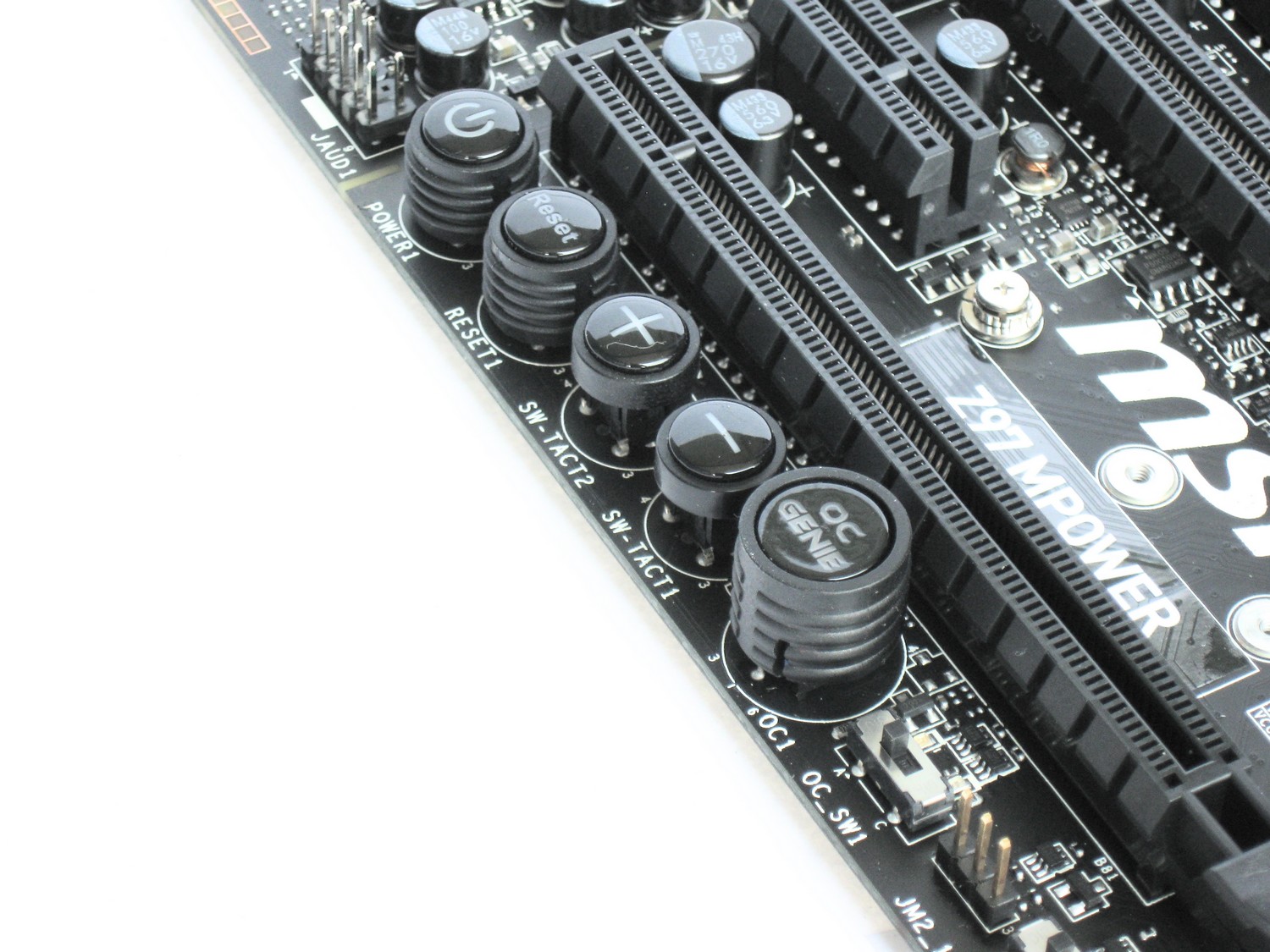

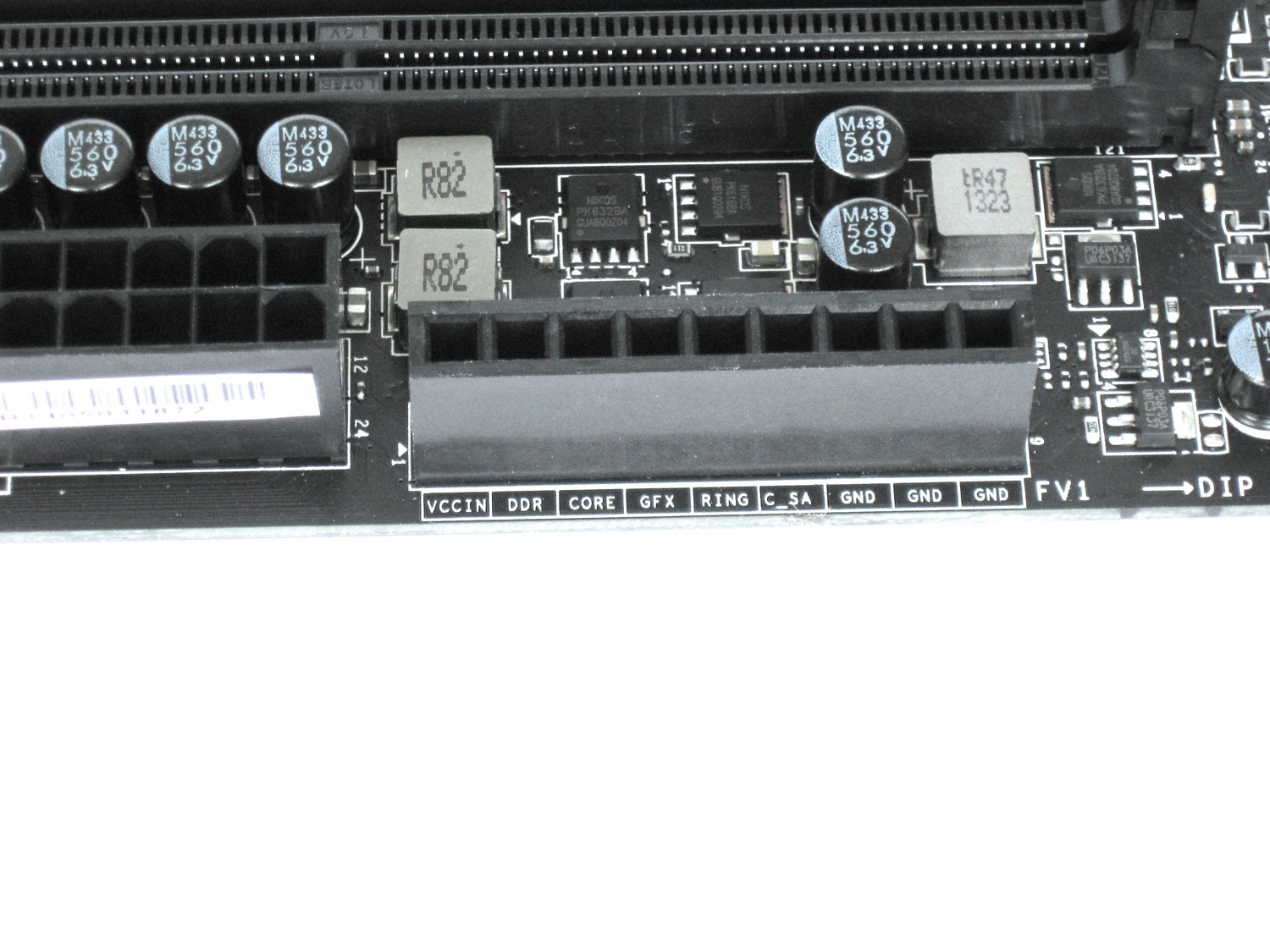

Unter den Steckkarten-Anschlüssen sind einige Schalter platziert. Neben Power- und Reset-Schalter befinden sich auch drei Schalter für das hauseigene Overclocking-Porgramm OC-Genie an Bord. Neben dem ATX-Stromstecker gibt es einige Spannungsmesspunkte, beispielsweise für die CPU oder die Spannung des Arbeitsspeichers. Für Multimeter mit kurzen Messpitzen hat MSI auch Adapter mitgeliefert.

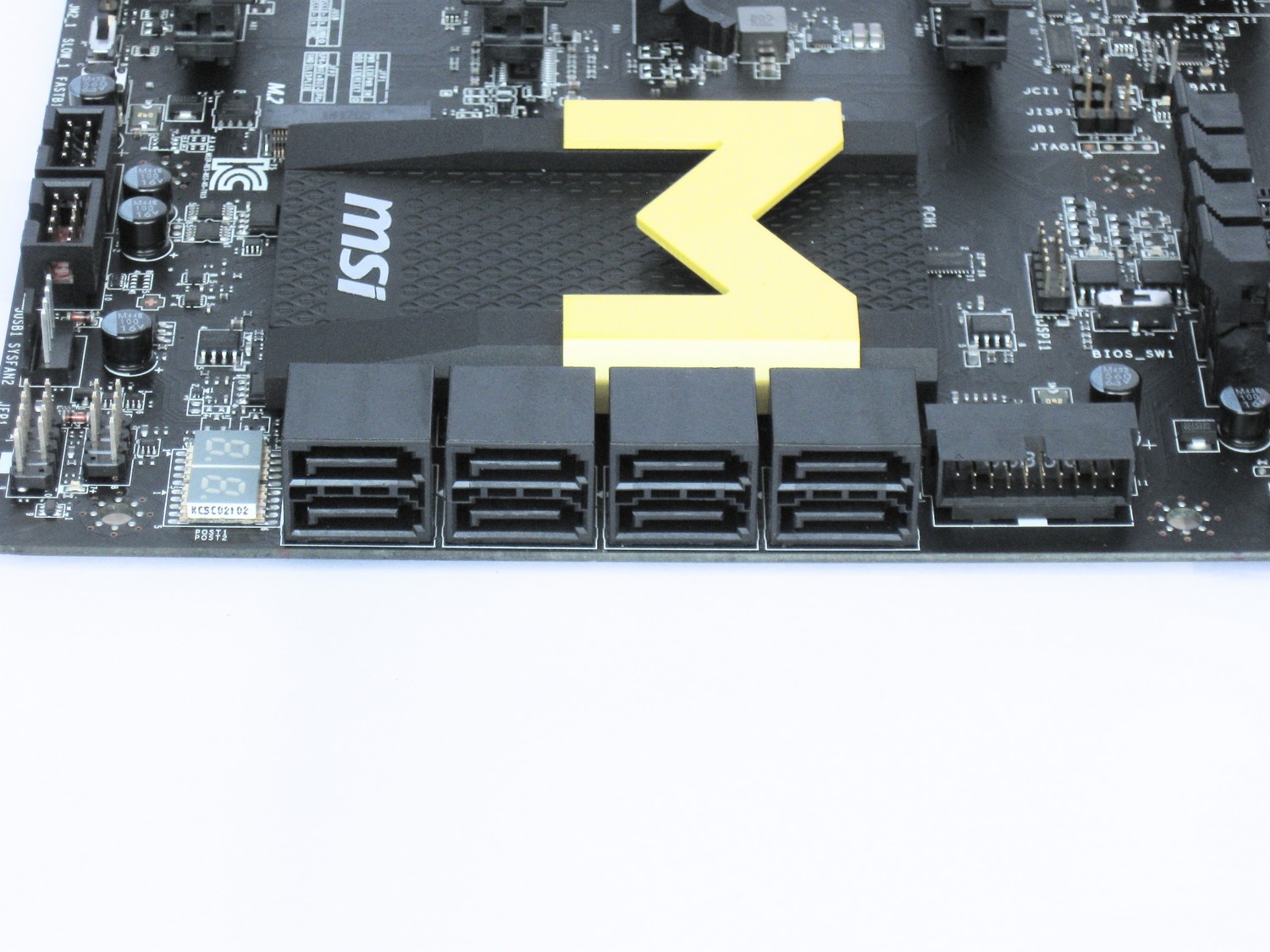

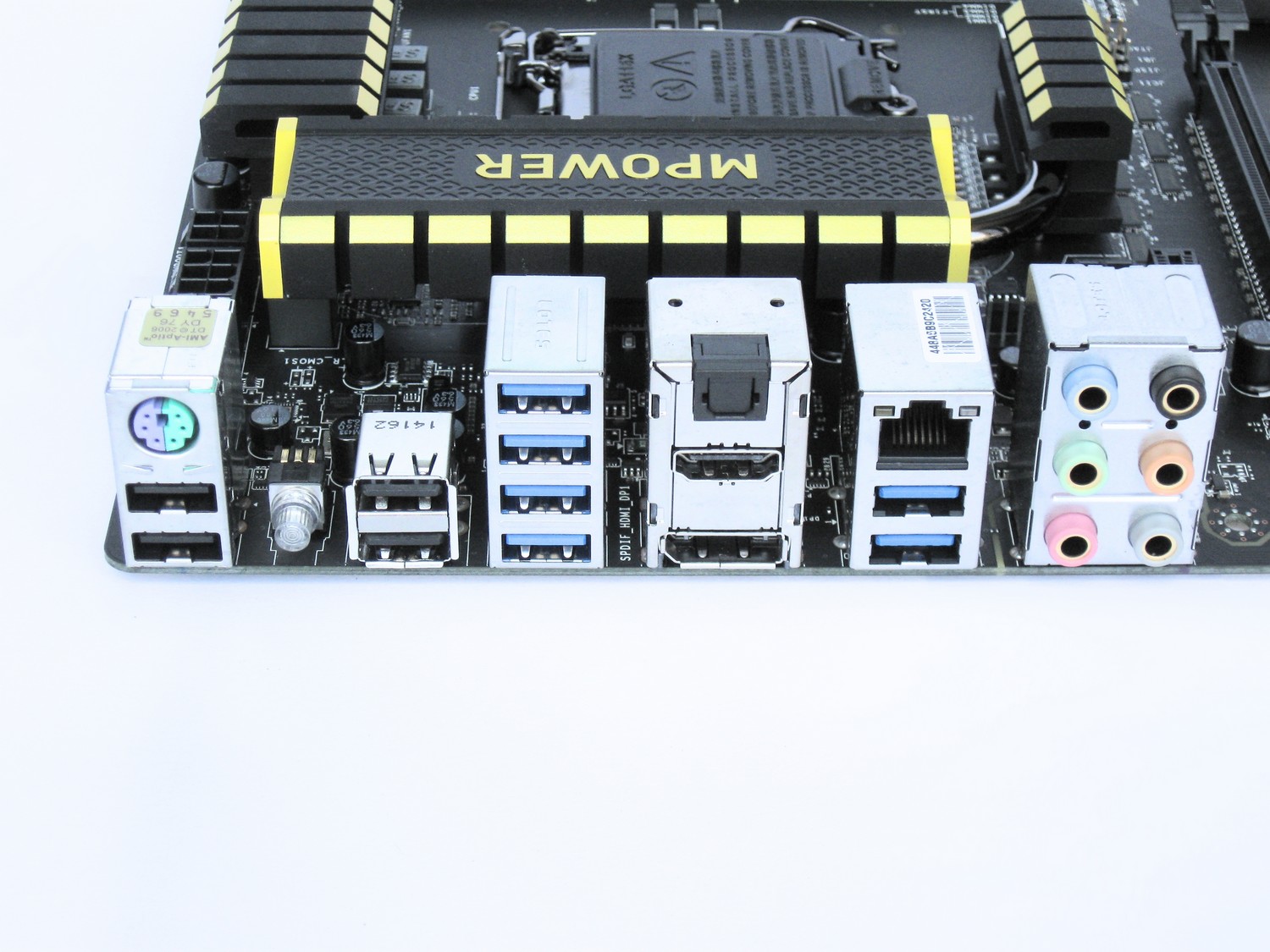

Satte 10 USB-Anschlüsse werden am I/O-Panel bereit gestellt, davon sind sechs per USB 3.0 angebunden. Zudem befindet sich ein Clear-CMOS-Schalter an Bord, mit dem man das BIOS wieder auf Werkseinstellungen zurücksetzen kann. Insgesamt acht SATA 6 Gbit/s Anschlüsse befinden sich angewinkelt auf der gegenüberliegenden Seite des MSI Z97 MPower. Davon werden zwei Anschlüsse von einem Zusatzcontroller bereit gestellt.

Insgesamt bringt das MSI Z97 MPower alle notwendigen Anschlüsse für ein gut ausgestattetes System mit. Insbesondere bei der Wahl der Grafikkarten-Steckplätze bleiben einem viele Optionen offen. Leider sind die Kühlkörper der Spannungswandler sehr massiv, was den Einbau großer CPU-Kühler erschwert.
