Thermaltake Orbs - Seite 2

Technische Daten

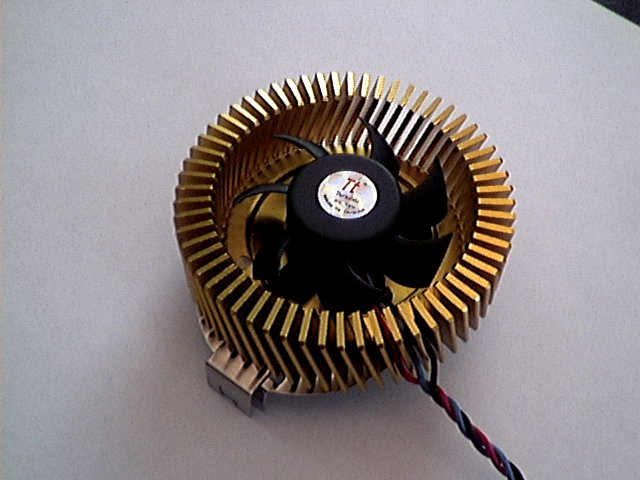

	"Low Profile Orb" TFCFR06
Maße	69x25mm
Klammer	TCS01 Drehklammer
Lüfter	43x15mm
Nennspannung	12V DC
Laufgeräusch	26.4 dB(A)
Förderleistung	12 CFM
Nenndrehzahl	5000 +/- 10% rpm
Lagerart	Kugellager
Wärmeleitmittel	Dow Corning T-340 Wärmeleitpaste
Kühlkörpermaterial	Anodisierte 6063 Aluminiumlegierung
Sicherheitssiegel	UL/CE/CSA
Preis	ca. 35,- DM

Der Low Profile Orb
ist für Anwendungen mit begrenzten Platzverhältnissen entwickelt,
zB 1U-Racks oder SMP-Konfigurationen mit Slotkets. Obwohl dieser Kühler
sehr klein ist, bieter er noch eine relativ gute Kühlleistung.

Er ist sehr leise
und lässt sich relativ einfach auf FC-PGA CPUs befestigen. Für
AMD Sockel A CPUs ist er aufgrund der Drehklammer nicht geeignet. Freaks
könnten ihn eventuell auch als Grafikkartenkühler missbrauchen.

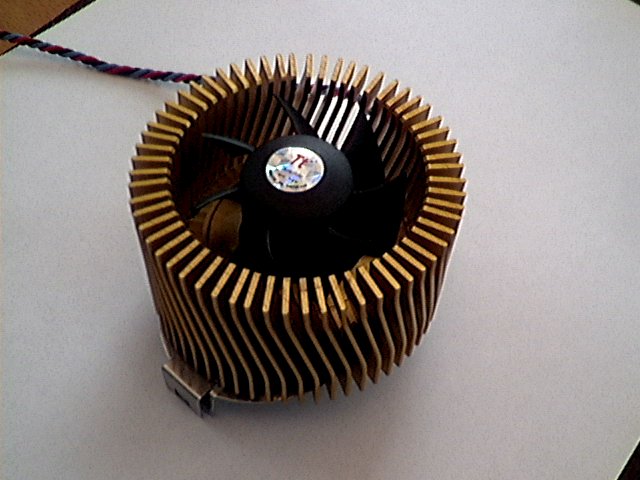

	"Golden Orb" FC0370
Maße	69x45mm
Klammer	TCS01 Drehklammer
Lüfter	43x25mm
Nennspannung	12V DC
Laufgeräusch	26 dB(A)
Förderleistung	20 CFM
Nenndrehzahl	4500 +/- 10% rpm
Lagerart	Kugellager
Wärmeleitmittel	Dow Corning T-340 Wärmeleitpaste
Kühlkörpermaterial	Anodisierte 6030 Aluminiumlegierung
Sicherheitssiegel	UL/CE/CSA
Preis	ca. 55,- DM

Der erste Golden Orb
hat noch nichts von seiner Attraktivität verloren. Die Kühlleistung
ist gut und da der Kühler nur 45mm hoch ist, lässt er sich auch
noch sehr gut für Slotket-Konfigurationen verwenden.

Auch dieser Golden
Orb ist sehr leise und lässt sich genau so einfach auf FC-PGA CPUs
befestigen, für Sockel A ist er nicht geeignet. Wir haben ihn schon
erfolgreich auf einem Duron montiert, empfehlen es aber nicht.

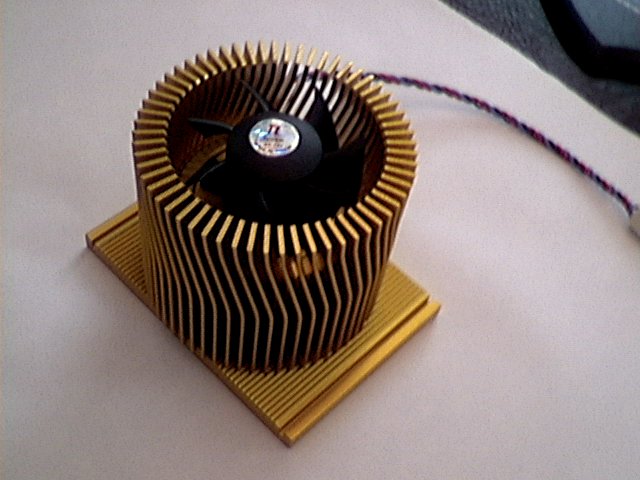

	Aircooler TWAFR01
Maße	69x61mm
Klammer	TCS05 P4 Klammer
Lüfter	43x25mm
Nennspannung	12V DC
Laufgeräusch	26 dB(A)
Förderleistung	21 CFM
Nenndrehzahl	4800 +/- 10% rpm
Lagerart	Kugellager
Wärmeleitmittel	Silmore Silikon-Wärmeleitpaste
Kühlkörpermaterial	Anodisierte 6063 Aluminiumlegierung
Sicherheitssiegel	UL/CE/CSA
Preis	ca. 60,- DM

Der Golden Orb für
Pentium 4 Prozessoren hat die beste Kühlleistung des Testfelds, wozu
sicher die sehr dicke Basis beiträgt. Es zeigt sich hier wieder,
dass die größere Kühlfläche mehr bewirkt, als ein
zweiter Lüfter.

Beim P4 Orb verwendet
Thermaltake wieder einen sehr leisen Lüfter, obwohl er schneller
dreht, als der des "kleinen" Golden Orbs, hört man den
Unterschied nicht. Die Befestigungsklammern konnten wir mangels eines
P4s nicht testen.

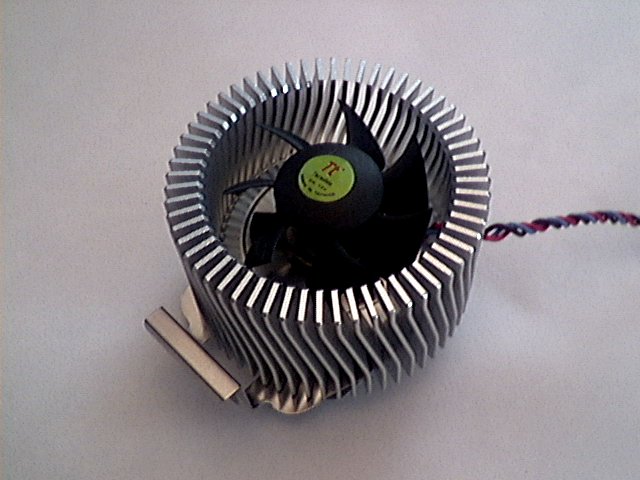

	"Chrome Orb" DU0462
Maße	69x45mm
Klammer	TCS09 Sockel A Klammer
Lüfter	43x25mm
Nennspannung	12V DC
Laufgeräusch	29 dB(A)
Förderleistung	22 CFM
Nenndrehzahl	5500 +/- 10% rpm
Lagerart	Kugellager
Wärmeleitmittel	Chomerics T725 Wärmeleitpad
Kühlkörpermaterial	Anodisierte 6030 Aluminiumlegierung
Sicherheitssiegel	UL/CE/CSA
Preis	ca. 55,- DM

AMDs Spezifikationen
schreiben vor, dass die Kühler nicht farbig anodisiert sein sollen,
also ist aus dem DU0462 kein Golden Orb geworden. Die Basis wurde überarbeitet,
so dass sie auf den 4 Gummipuffern des Chip-Gehäuses sitzt.

Der Lüfter ist
etwas lauter, aber man kann ihn noch als leise bezeichnen. Die
Klammer sitzt extrem fest auf der CPU und erfordert unter Umständen
eine Spitzzange zur Demontage.

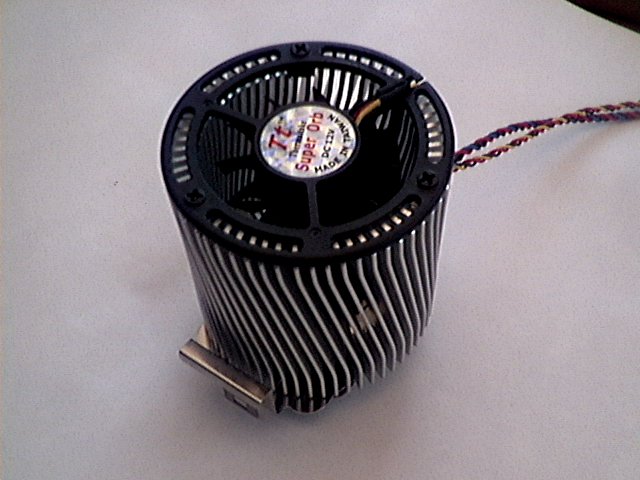

	"Super Orb" DU0462-3
Maße	69x74mm
Klammer	TCS09 Sockel A Klammer
Lüfter (oben)	43x25mm
Lüfter (unten)	43x25mm
Nennspannung	12V DC
Laufgeräusch (oben)	30 dB(A)
Förderleistung (oben)	23.1 CFM
Nenndrehzahl (oben)	5000 +/- 10% rpm
Lagerart (oben)	Kugellager
Laufgeräusch (unten)	28 dB(A)
Förderleistung (unten)	21 CFM
Nenndrehzahl (unten)	5500 +/- 10% rpm
Lagerart (unten)	Kugellager
Wärmeleitmittel	Silmore Silikon-Wärmeleitpaste
Kühlkörpermaterial	Anodisierte 6063 Aluminiumlegierung
Sicherheitssiegel	UL/CE/CSA
Preis	ca. 70,- DM

Der SuperOrb ist eigentlich
nur ein verlängerter Chrome Orb mit einem zweiten Lüfter. Um
frühzeitigen Lagerschäden vorzubeugen, dreht der obere Lüfter
etwas langsamer als der untere.

Das Laufgeräusch
ist ziemlich nervig, und leise kann man den SuperOrb auch nicht gerade
nennen. Die Klammer ist genauso wie beim Chrome Orb. Einmal montiert,
sitzt der Kühler bombenfest, aber die Demontage wird zur Qual.

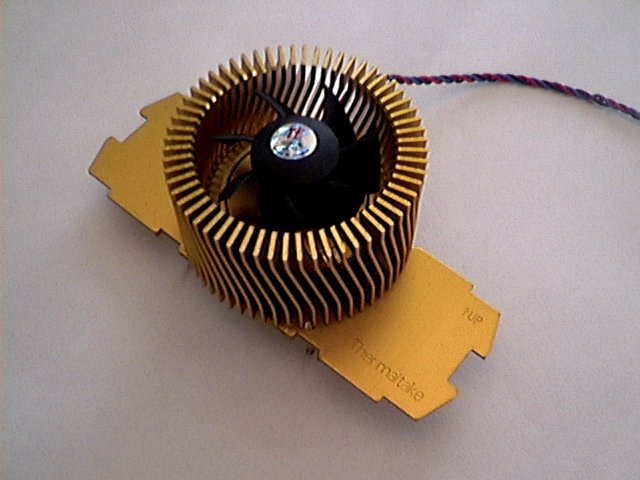

	"Golden Orb SECC2" TP3FR01
Maße	69x45mm
Klammer	TCS07 SECC2-Klammer
Lüfter	43x25mm
Nennspannung	12V DC
Laufgeräusch	26 dB(A)
Förderleistung	20 CFM
Nenndrehzahl	4500 +/- 10% rpm
Lagerart	Kugellager
Wärmeleitmittel	Dow Corning T-340 Wärmeleitpaste
Kühlkörpermaterial	Anodisierte 6030 Aluminiumlegierung
Sicherheitssiegel	UL/CE/CSA
Preis	ca. 60,- DM

Der Golden Orb für
SECC2 CPUs ist mit dem für Sockel 370 CPUs vergleichbar, er unterscheidet
sich nur durch die zusätzliche Befestigungsplatte, daher ist auch
die Kühlleistung fast gleich.

Besitzer von Katmai
PIIIs sollen diesen Kühler meiden, da der Cache nicht mitgekühlt
wird. Der Lüfter ist sehr leise und sowohl Montage als auch Demontage
gehen problemlos ohne Werkzeug.

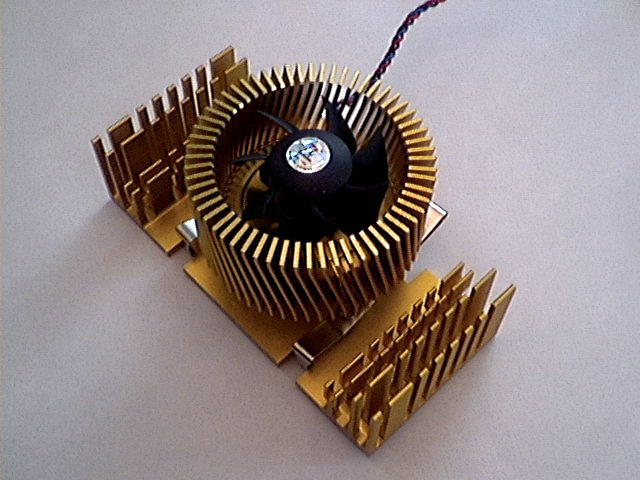

	"Golden Orb SECC" TK7FR01
Maße	69x55mm
Klammer	TCS08 SECC-Klammer
Lüfter	43x25mm
Nennspannung	12V DC
Laufgeräusch	26 dB(A)
Förderleistung	20 CFM
Nenndrehzahl	4500 +/- 10% rpm
Lagerart	Kugellager
Wärmeleitmittel	Silmore Silikon-Wärmeleitpaste
Kühlkörpermaterial	Anodisierte 6030 Aluminiumlegierung
Sicherheitssiegel	UL/CE/CSA
Preis	ca. 60,- DM

Für Athlons bis
1 GHz wurde dieser Golden Orb gebaut. Bedenklich ist, dass nur die Mitte
des Kühlers Kontakt mit der Wärmeleitplatte hat. Durch Planschleifen
kann die Kühlleistung deutlich gesteigert werden.

Als Lüfter kommt
auch hier das leise Modell mit 4500rpm zum Einsatz, die Klammern sorgen
für guten Halt auf SECC CPUs. Die Demontage artet zu einer ziemlichen
Fummelei aus, ist jedeoch nicht schwer zu bewerkstelligen.
