Montage

Da der UCD nicht auf den Standard-Pads der CPU aufliegt, wurden auf die Bohrungen der Unterseite Kühler-Pads von Thermalright aufgebracht, um ein Kippeln zu unterbinden und den Prozessor vor Zerstörung zu schützen. Die standardmäßig beiliegenden Halterungen dienen eher der Befestigung an der Northbridge oder unterschiedlichen Grafikchips.

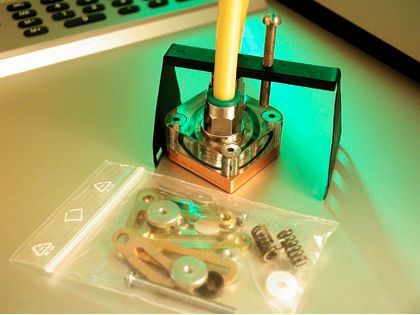

Sandmann-Klammer nebst 25 Jahre alter Schraube



Im Vordergrund: Grafik- und Northbridge-Kit

Zum Test wurde die Sandmann-Klammer leicht modifiziert, um den UCD entsprechend befestigen zu können. Ist erst mal eine passende Klammer gefunden, ist die Montage recht einfach bewerkstellig.

Alternativ bieten verschiedene Shops eine 6-Punkt Allzweckklammer an, welche auch für den UCD zu empfehlen ist.

Bildquelle: PC-Cooling

So vorbereitet ist der UCD auf Grund des geringen Abstands zwischen den Plug-In Anschlüssen bzw. der Schläuche – in Form einer als Karo zu bezeichnenden Lage – ordentlich auszumitteln und montierbar.

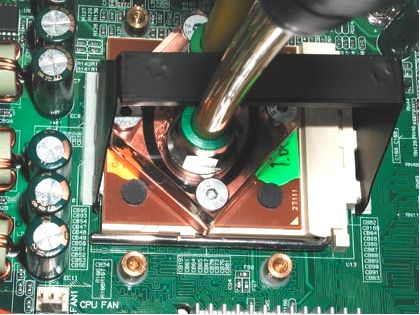

Karo-Ass im Shop…



Cooling-Solutions UCD

Die verwendete Mittenschraube der Sandmann-Klammer passte gerade so in den Zwischenraum der Plug-In Anschlüsse, so dass letztendlich eine einwandfreie Montage nebst nötigen Anpressdruck gewährleistet wurde.
