Montage & Verabeitung

Die Scythe SBX-1000 Box fällt in der Tiefe recht gross aus. Im Rahmen der unterschiedlichen Tower-Layouts sollte der Anwender an Hand der Abmessungen prüfen, in wie weit das Produkt zum jeweiligen Aufbau kompatibel ist. Die Verarbeitung der Box ist ausgezeichnet und macht einen hochwertigen Industriefertigungseindruck.
Im Grundsatz ist die Montage selbsterklärend. Zu beachten ist jedoch nach Entfernen des wassergestrahlt und vorgeschnittenen Inlets, dass der längere Teil dessen zum Kabelanschluss-Ausgang hin ausgerichtet ist. Falls dies nicht erfolgt, schliesst die Box nicht sauber, da die Festplatte samt Stromanschluss hochgedrückt wird und nicht in korrekter flacher Position aufliegt. Je nach verwendetem Inlet und HDD kann dies, muss aber nicht der Fall sein. Im Einbaufall muss die Elektronik der Festplatte nach oben liegen. Darauf werden je nach HDD Abmessungen die Gel-Wärmeleitplatten sauber, möglichst komplett flächendeckend aufgelegt.

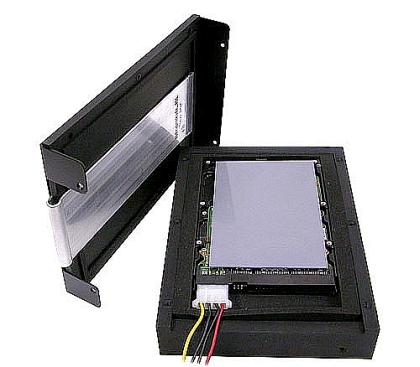

Korrekte Einbaulage: HDD Elektronik nach oben zeigend



Gel-Wärmeleitplatten als Kontaktmittel zwischen HDD & Heatlane Kühlklammer

Danach wird der mit Zentrier-Rahmen versehene Gummideckel aufgelegt. Daran befindet sich die Heatlane Kühlung, welche in Art einer Büroklammerhalterung am Gummideckel befestigt und entklammerbar ist. Obenauf kommt zum Abschluss das schwarze Aluminium-Cover und wird passgenau mit beiliegenden Schrauben fest verbunden. Alle zur Kühlung benötigten Bauteile erhalten somit den nötigen Kühlverbindungskontakt.
