Hiper Type-R 730W Modular II Netzteil - Seite 4

Verarbeitung – Fortsetzung

Das Chassis mit dessen Dual-80mm Lüftern ist fast komplett in gestanzter Wabenstruktur zur besseren Luft-/Wärmeumwälzung ausgeführt. Beide Lüfter verfügen über Lüftergitter. Durch deren versetzte Anordnung im Suck & Blow Betrieb wird ein Sogeffekt erzeugt, welcher alle Bauteile umfänglich belüftet.

Exzellent gemacht – verschraubte, verchromte Anschlussbuchsen

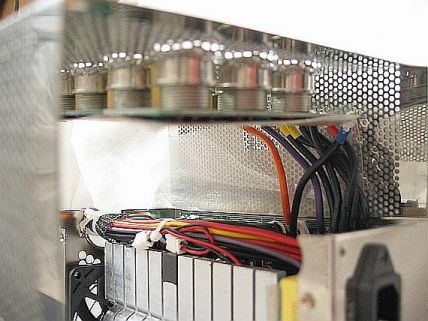

Separate Platine für die Anschlussbuchsen

Alle beigepackten Anschlussleitungen sind mit verchromten Steckverbindungen ausgestattet. Falsch anstecken kann man nichts, da die Anschlussbuchsen entsprechende, ebenfalls verchromte Anschluss-Pins sowie Führungs-Pins haben und daher keine falsche Polung erfolgen kann. Die verschiedenen Kabelstecker für Molex, PCI Express und P4 etc. haben jeweils andere Pin-Belegungen.

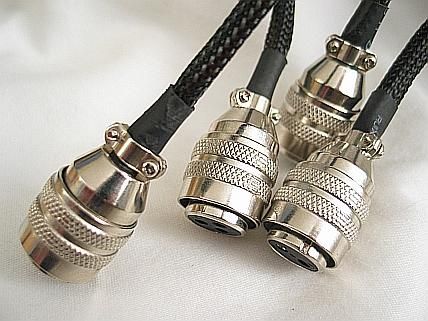

Nicht nur schön anzuschauen…



…sondern auch genial einfache Befestigungsmethode

Die Anschlussbuchsen werden nur noch eingesteckt und haben einen Snap-In Mechanismus. Die Muttern sind gerändelt ausgeführt und verfügen wiederum über eine Snap-Out Verriegelung. Im Inneren sind die Kabel des Hauptstrangs sorgfältig gebündelt und isoliert zusammengefasst.

Mit 50cm- und 40cm-Anschlusskabel sind die Zuleitungen etwas knapp bemessen, was die veränderte Anordnung am Gehäuse-Unterteil allerdings teilweise ausgleichen kann. Wir hätten uns übergreifend 60cm Länge gewünscht, da die Entfernungen zu den PC-Komponenten je nach Tower-Layout ggf. zu groß sein können. Allerdings liegen ausreichend Verlängerungs-Y-Kabel bei. Dies kann allerdings etwas mehr Platz beanspruchen und Kabel-Salat bedeuten.

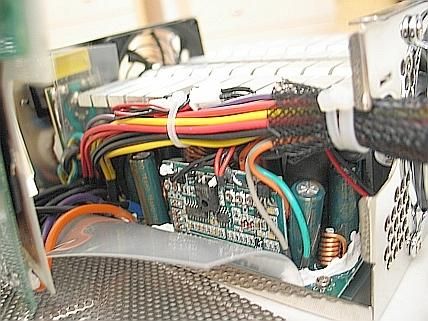

Es wurde nicht an Material, Qualität und sauberer Verlegung geknausert



Etwas befremdlich: ATX-Kabelstrang ohne Führungstülle

Der Innenaufbau ist sehr ordentlich, einschließlich sehr hochwertiger Kühlkörper ausgeführt. Mittels Verschraubung wurden die Anschlussbuchsen samt Zusatzplatine am Chassis-Deckel verschraubt und gut isoliert. Insofern kann im Falle eines Defekts ein Austausch erfolgen, sofern Ersatzteile beziehbar sind, wovon auszugehen ist. Auffällig ist, dass der ATX-Kabelstrang im Gegensatz zum Hiper Type-R 550W keinerlei Führungstülle aufweist. Warum das so ist, kann nicht ganz nachvollzogen werden.
