Corsair HX520W & Nexus NX-8050 Silent Netzteile - Seite 6

Leistung und Testplattform

Leistung
Die abgegebenen Leistungen der beiden Netzteile waren bis auf eine Ausnahme jeweils absolut einwandfrei und gaben keinerlei Anlass zu irgendwelcher Sorge. Einzig das Nexus Netzteil erzielte auf der 3,3V Leitung einen Wert von 3,6V in Verbindung mit dem Netzteil-Tester, was durch Überschreiten der 5% ATX Toleranz Daueralarm bedeutete. Im Systembetrieb war dies sodann aber kein Thema mehr und pegelte sich bei strammen und sehr konstanten 3,4V ein.

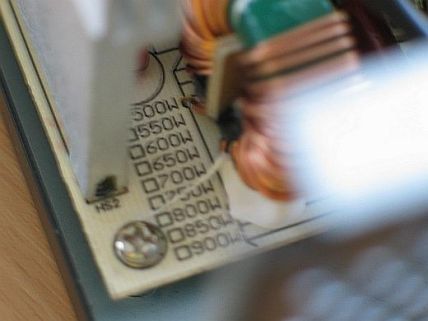

Nexus: eine Platine für alle Leistungsstufen bis 900W



Einer der übersichtlichsten Innenaufbauten im Test

Ein angegebener max. Load Peak Wert ist nicht ausgewiesen. Im ausgeschalteten Stand-by Betrieb des PCs lag die Stromaufnahme bei ca. 4 Watt (Corsair) bzw. 3,5W (Nexus).

Testplattform

• Offener Regalaufbau
• Klarsichtfolie ummantelt mit Luftzufuhrlöcher
• ASUS P5B Deluxe
• Intel Pentium D 805 übertaktet auf 3,8 GHz bei 1,6V
  (ca. 185 Watt WVL)
• SuperTalent 2 GByte DDR2-1066 SDRAM
• ASUS EAX1950Pro (Radeon X1950 Pro)
• Seagate SATA 80GB 7200Upm mit Win XP Prof. SP2
• QDrive Kit U-Silent 3,5″ Festplatten Kit >0,2 Sone
• Samsung CD-RW
• ASUS Fan Controller 5-12V
• Standort immer gleich
• Testläufe nach mindestens 4 Stunden Arbeitsbetrieb
• Last Tool: diverse – mindestens 45 Min.
• ASUS PC Probe Auslesung/ Nachmessung PeakTech 1040 Multimeter
• Leistungsaufnahme Testplattform derzeit ca. 360 Watt

Netzteil-Tester
Zusätzlich werden alle Spannungsleitungen der Netzteile mit einem abwärtskompatiblen Netzteiltester überprüft. Aktuell verwenden wir das ansprechende Aluminium-Modell von Cooltek, welches für alle ATX-Netzteilstandards geeignet ist. Für schmales Geld erhält man das wohl derzeit beste Testmodul in diesem Bereich für gerade einmal 13 Euro bei PC-Cooling.de.

Als Anschlussmöglichkeiten verfügt das im Taschenrechnerformat mit 25W belastende Testmodul über Prüfanschlüsse für ATX 20/24-Pin. Ein akustisches Signal gibt nach Anschalten des Netzteils den O.K. Status bekannt und weist sodann alle Leitungsschienen mit grünen LEDs aus. Zudem können alle weiteren Leitungen als Besonderheit einzeln abgeprüft werden:

• 4-Pol Stecker (z.B. für HDD, CD-R/RW, DVD etc.) – 12 Volt & 5 Volt
• 8-/4-Pol Anschluss für EPS 12 Volt und Intel Pentium 4 Power Connector
• 6-polig PCI-Express Stecker – 12 Volt
• 4-Pol Floppyanschluss – 12 Volt & 5 Volt
• S-ATA Stromanschluss

Zu beachten ist, dass die einzelnen Prüfanschlüsse nur einzeln und nacheinander verwendbar sind – der 20/24-Pol ATX Stecker muss hierfür ebenfalls angeschlossen sein. Sofern alle LED akustisch signalisiert grün leuchten ist das Netzteil in Ordnung – eine nicht leuchtende LED zeigt einen Netzteildefekt an.
