Gigabyte MA790GP-DS4H - Seite 3

Ausstattung

Gigabyte hat auf dem MA790GP-DS4H die übliche Ausstattung untergebracht, allerdings fehlen einige nützliche Funktionen.

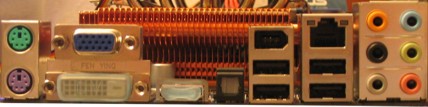

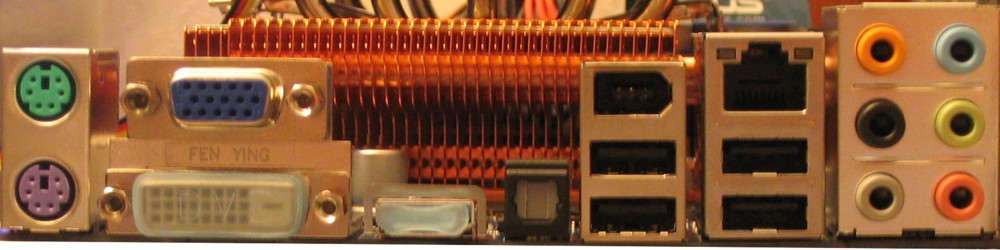

ATX-Panel

So steht für ein Keyboard bzw. eine Maus jeweils ein PS2-Anschluss zur Verfügung. Für Bildschirme finden sich ein VGA-, ein DVI- und ein HDMI-Ausgang am Mainboard. Es kann jedoch nur DVI oder HDMI benutzt werden, der gleichzeitige Betrieb ist nicht möglich. Der Sound kann über sechs analoge und einen optischen Ausgang abgegriffen werden. Für die weitere Peripherie stehen 4+2 USB 2.0 Ports zur Verfügung, die Slot-Blende mitgerechnet. Ein FireWire (400 Mbps) sowie ein Gigabit-Netzwerk-Port sind ebenfalls an dem ATX-Panel zu finden. Ein eSata-Anschluss ist dagegen nicht vorhanden.

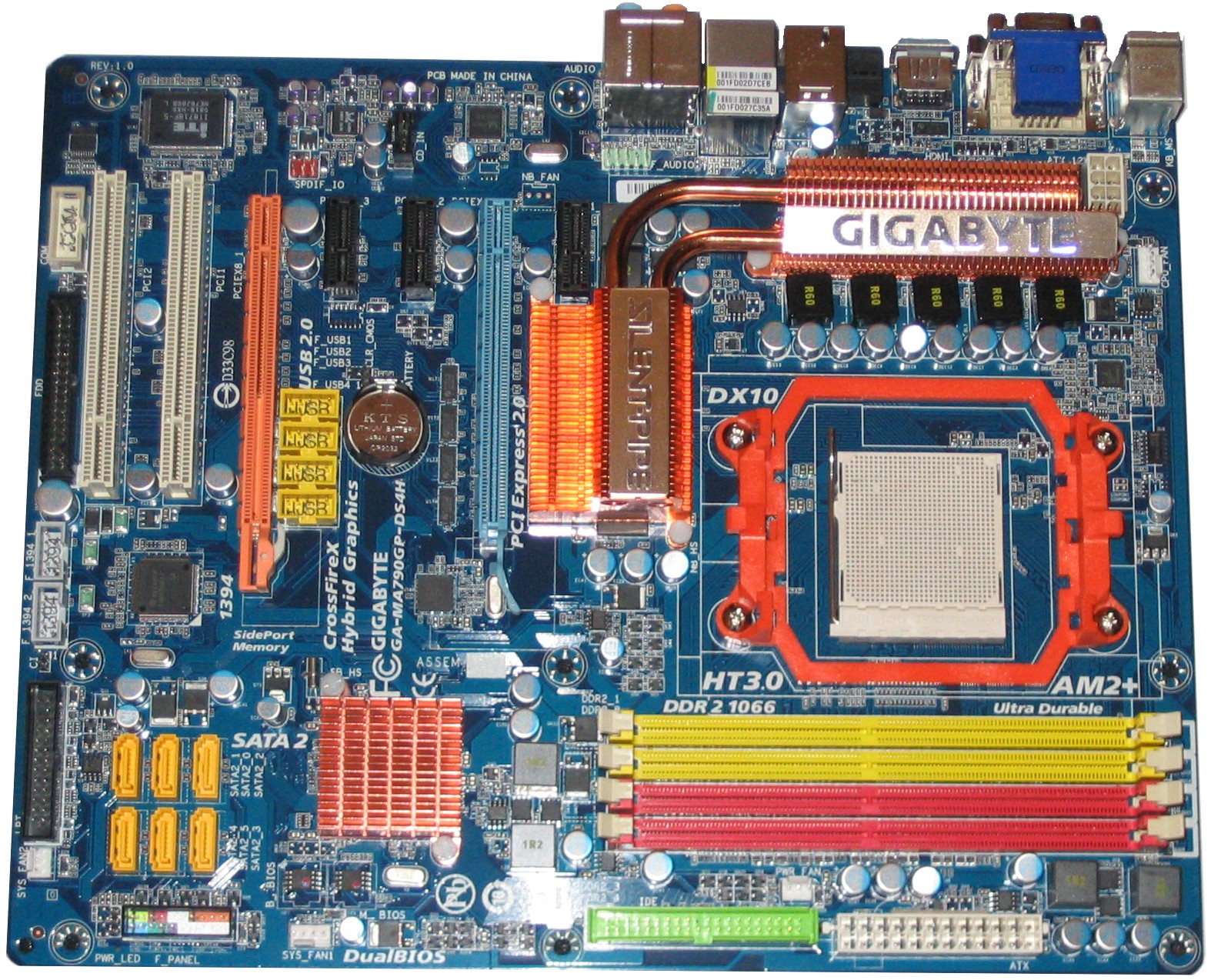

Draufsicht auf das Gigabyte MA790GP-DS4H

Das Layout des Mainboards ist insgesamt als befriedigend zu bezeichnen. Es ähnelt dem des MSI DKA790GX Platinum, jedoch gibt es feine Unterschiede. Die Anschlüsse sind allesamt gut erreichbar, nur der Port für das Diskettenlaufwerk am unteren Rand ist etwas unglücklich geraden. Da nur noch die wenigsten ein Diskettenlaufwerk einsetzen, ist dies aber zu verschmerzen. Ebenfalls ist ein Port für einen LPT-Anschluss vorhanden, der notwendige Adapter fehlt jedoch.
Auf der Platine selbst finden sich keine Taster zum Ein- oder Ausschalten des Systems. Der BIOS-Reset gestaltet sich ebenfalls schwierig: Es müssen zwei Pins überbrückt werden, bei Dual-Slot Grafikkarten ist dieser jedoch nicht erreichbar. Daher muss die Grafikkarte bei Bedarf ausgebaut werden. Der für die Überbrückung notwendige Stecker ist leider nicht im Lieferumfang enthalten.
Wird eine zweite Grafikkarte eingebaut, werden alle SATA-Ports und die Anschlüsse für die Gehäusetaster und -LEDs von dieser Karte überdeckt. Da können auch die mitgelieferten abgewinkelten SATA-Kabel kaum weiterhelfen, wenn jedes Mal die Grafikkarte ausgebaut werden muss, um etwas umzustecken. Vielleicht hat Gigabyte dies auch gemerkt und deshalb keine CrossFire-Brücken mitgeliefert.

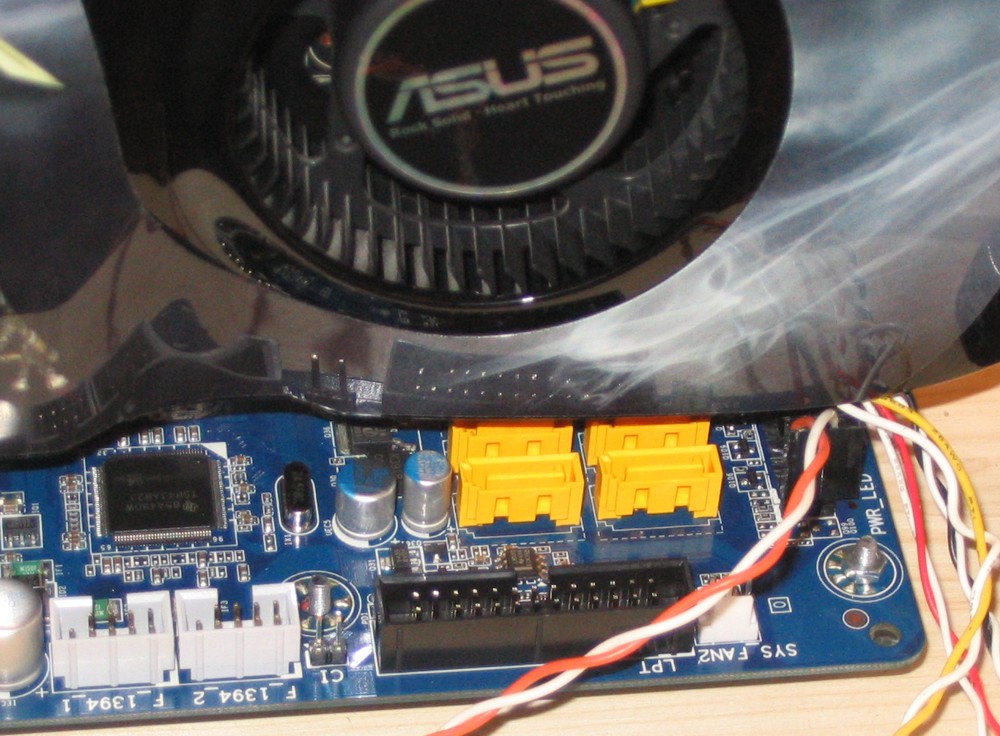

Die zweite Grafikkarte blockiert sämtliche SATA-Anschlüsse

Bei Verwendung nur einer Grafikkarte sind beide PCI-Slots nutzbar, was vor allem im HTPC-Einsatz von Vorteil ist, wenn mehrere TV-Karten genutzt werden sollen oder noch eine WLAN-Karte eingesetzt wird.
Für den Arbeitsspeicher stehen vier Steckplätze zur Verfügung. Unterstützt wird DDR2-667/800 und bei AM2+ CPUs auch DDR2-1066.
Zusätzlich ist auf dem Mainboard noch ein Anschluss für einen Serial Port, Front Audio, zwei Firewire und viermal zwei USB 2.0 Ports vorhanden.
Für Lüfter sind vier Stromanschlüsse vorgesehen, wobei nur bei zwei Lüftern die Geschwindigkeit geregelt werden kann.
