Intel H55 Mainboards von ASUS & MSI - Seite 8

MSI H55M-E33 Ausstattung

Auch MSI hat beim Layout nicht gepatzt. Nachteilig ist nur, dass die zusätzlichen USB-Anschlüsse auf dem Mainboard keine Fassung haben. Dadurch kann sich schnell mal ein Pin verbiegen und sogar abbrechen.

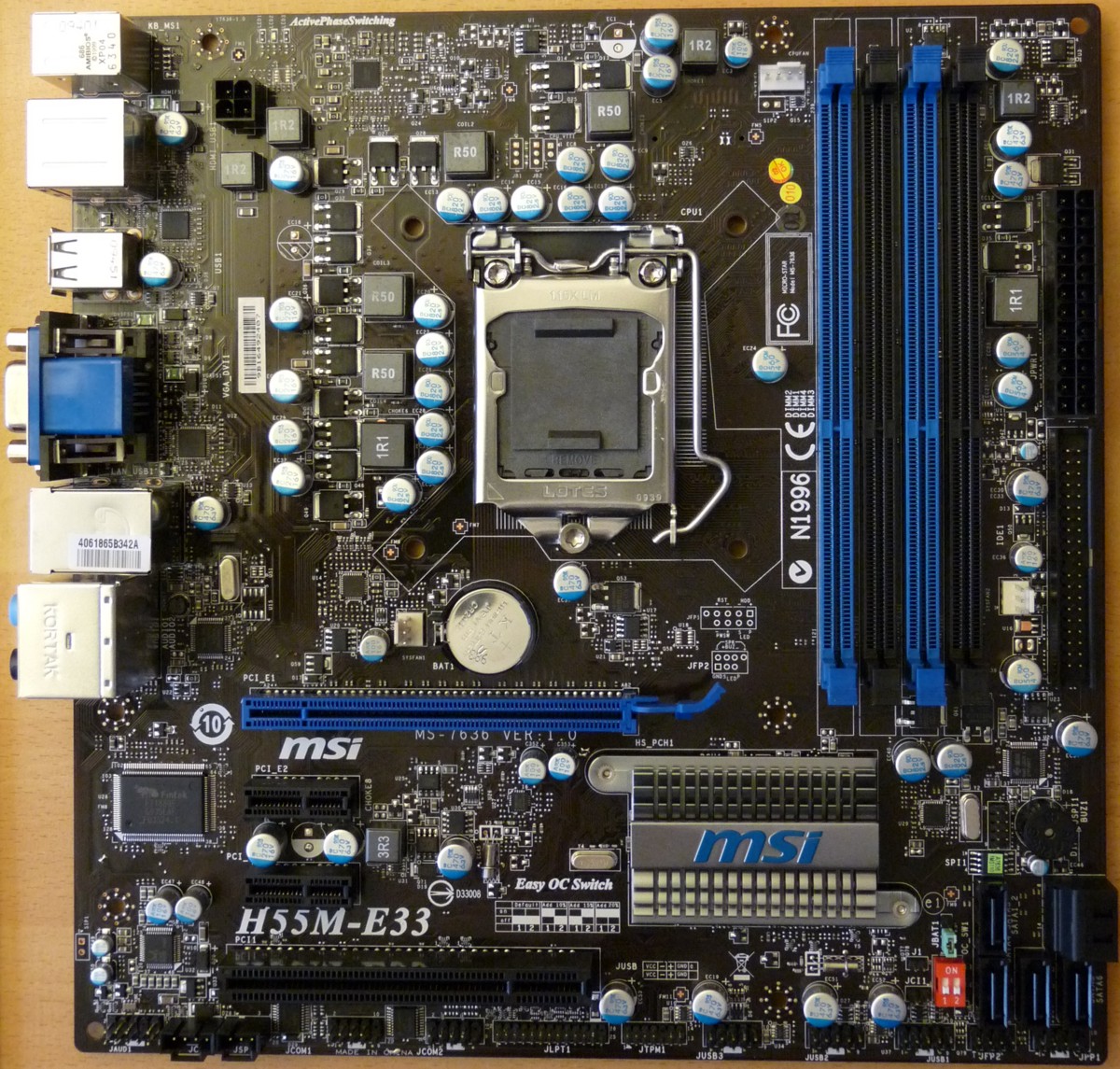

Layout des MSI H55M-E33

Bedingt durch den µATX-Formfaktor gibt es insgesamt vier Steckplätze, wobei zweimal PCIe x1 und jeweils einmal PCIe x16 sowie PCI zu finden sind. Die PCIe-Ports entsprechen allesamt dem PCI Express 2.0 Standard, wodurch pro Lane bis zu 2,5 Gigabit/s übertragen werden können. Eine lange Grafikkarte macht auch bei diesem Board keine Probleme.

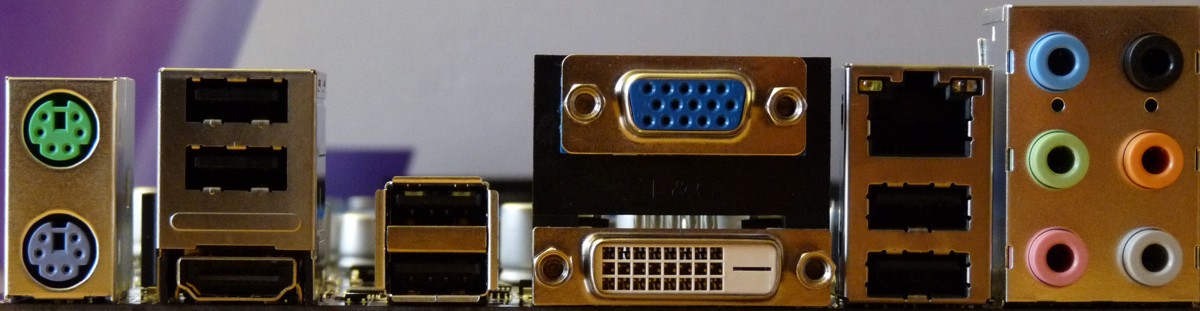

ATX-Panel des MSI H55M-E33

Das ATX-Panel verfügt über zwei PS2-, einen Gigabit-LAN- und sechs USB 2.0-Ports. Auf eSATA und FireWire hier muss verzichtet werden. Der Sound kann über sechs analoge Ein-/Ausgänge abgegriffen werden, ein zusätzlicher Digitalausgang ist nicht vorhanden. Wird die integrierte Grafik der Clarkdale Prozessoren verwendet, kann das Bild über DVI, HDMI und VGA abgegriffen werden.
Auf dem Mainboard sind außerdem noch sechsmal zwei USB 2.0-Anschlüsse zu finden. SATA 2.0 wird auf sechs Kanälen bereit gestellt, ein IDE-Port wird durch den JMicron JMB368 Controller ermöglicht.
Für Lüfter sind insgesamt ein 4-poliger und zwei 3-polige Anschlüsse vorgesehen. Der Chipsatz ist passiv gekühlt.
