ASUS M4A87TD EVO Mainboard (AMD 870) - Seite 4

BIOS

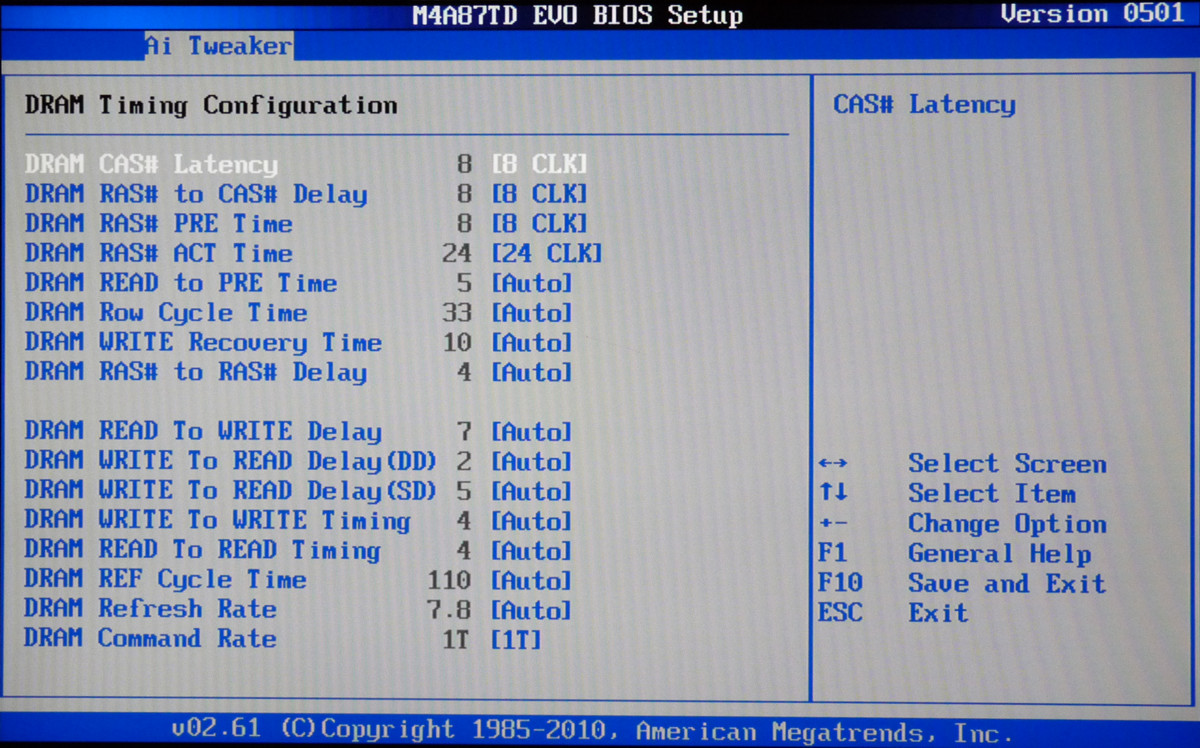

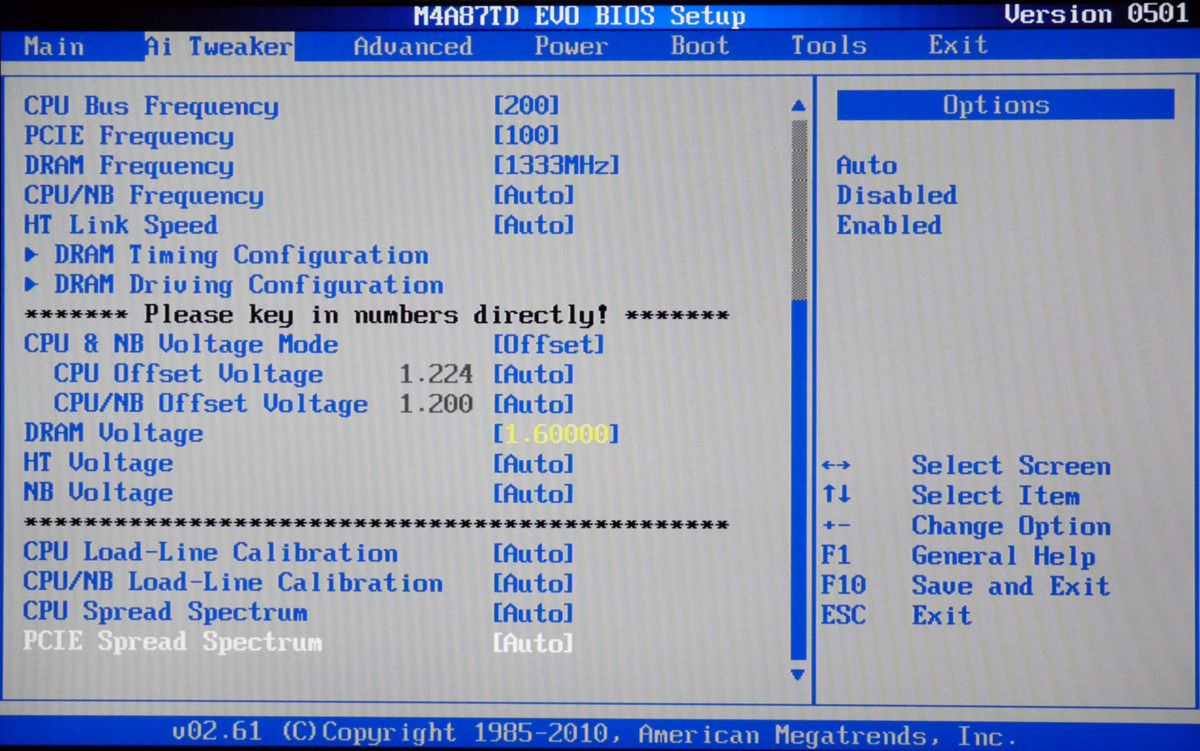

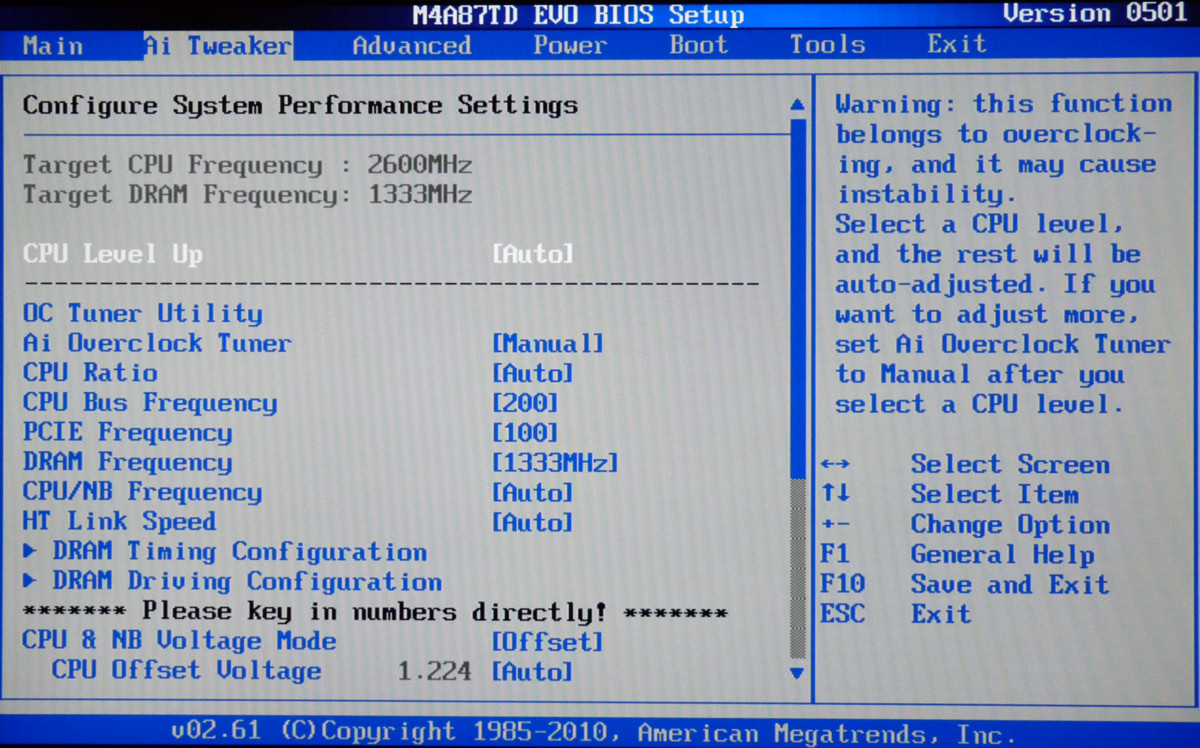

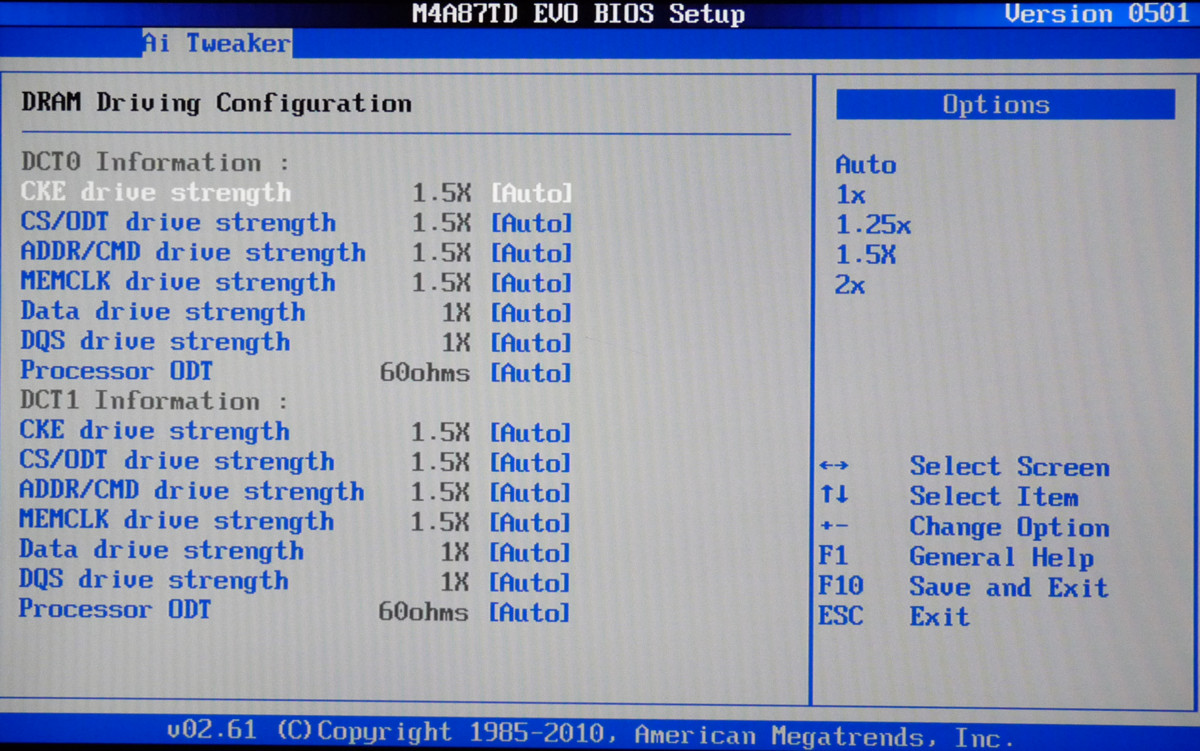

Auch das BIOS des ASUS M4A87TD EVO ist genauso aufgebaut wie fast alle BIOS-Setups von anderen ASUS Mainboards. Somit sind die für die Übertaktung relevanten Einstellungen unter dem Menüpunkt „Ai Tweaker“ zu finden.

Außerdem sind wieder acht Speicherplätze zum Speichern von Profilen vorhanden.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage	0.550 – 1.950 Volt in 0.003125V-Schritten
DDR3 Voltage	1.200 – 2.200 Volt in 0.00625V-Schritten
CPU/NB Voltage	0.500 – 1.900 Volt in 0.003125V-Schritten
HT Voltage	1.200 – 1.400 Volt in 0.00625V-Schritten
NB Voltage	1.100 – 1.250 Volt in 0.00625V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenztakt	100 – 600 MHz
CPU-Multiplikator	4x – 13x (Phenom II X4 810) in 1er-Schritten
Speichertakt	DDR3-800/1066/1333/1600
CPU/NB Frequenz	7x – 10x Referenztakt
HyperTransport-Link	200 MHz – 2.0 GHz in 200-MHz-Schritten
PCI Express Takt	100 – 150 MHz
