Jetway HA12 Mainboard (AMD 890GX) - Seite 4

BIOS

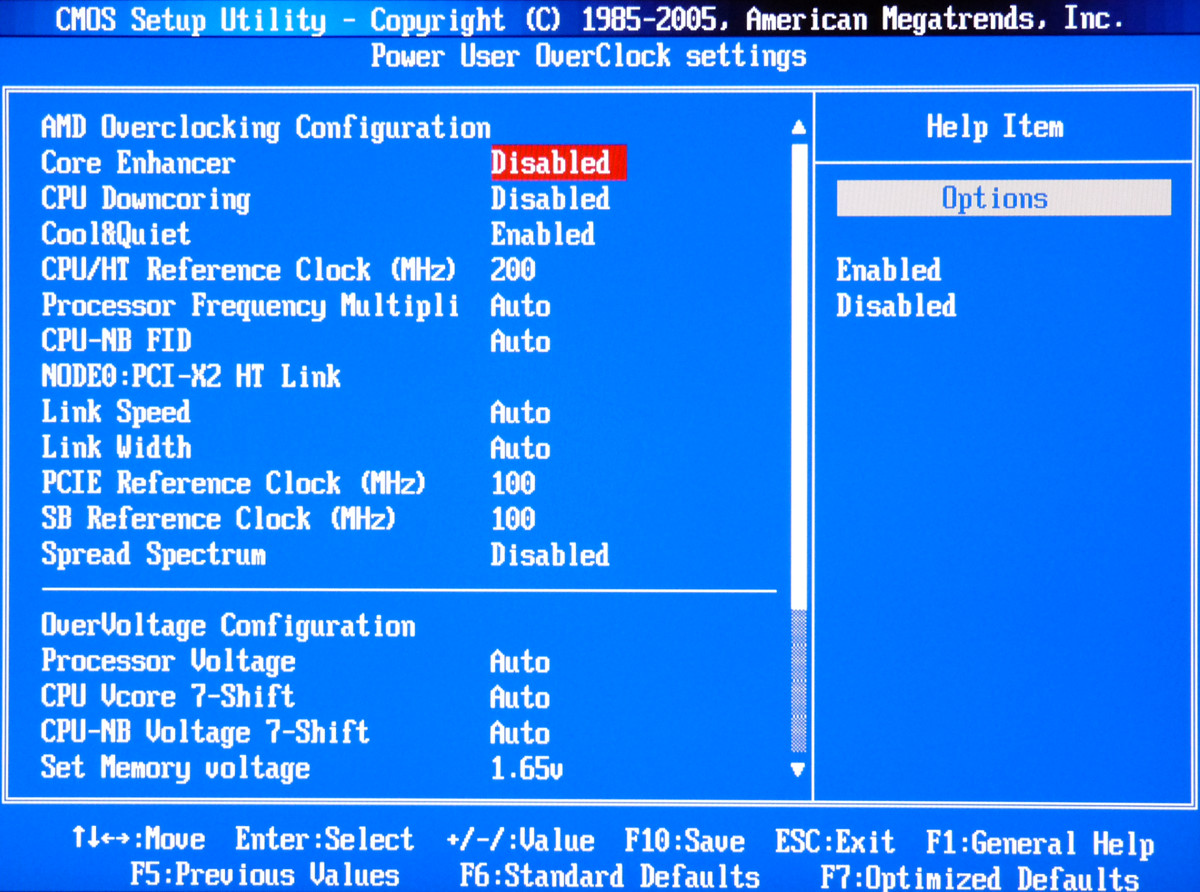

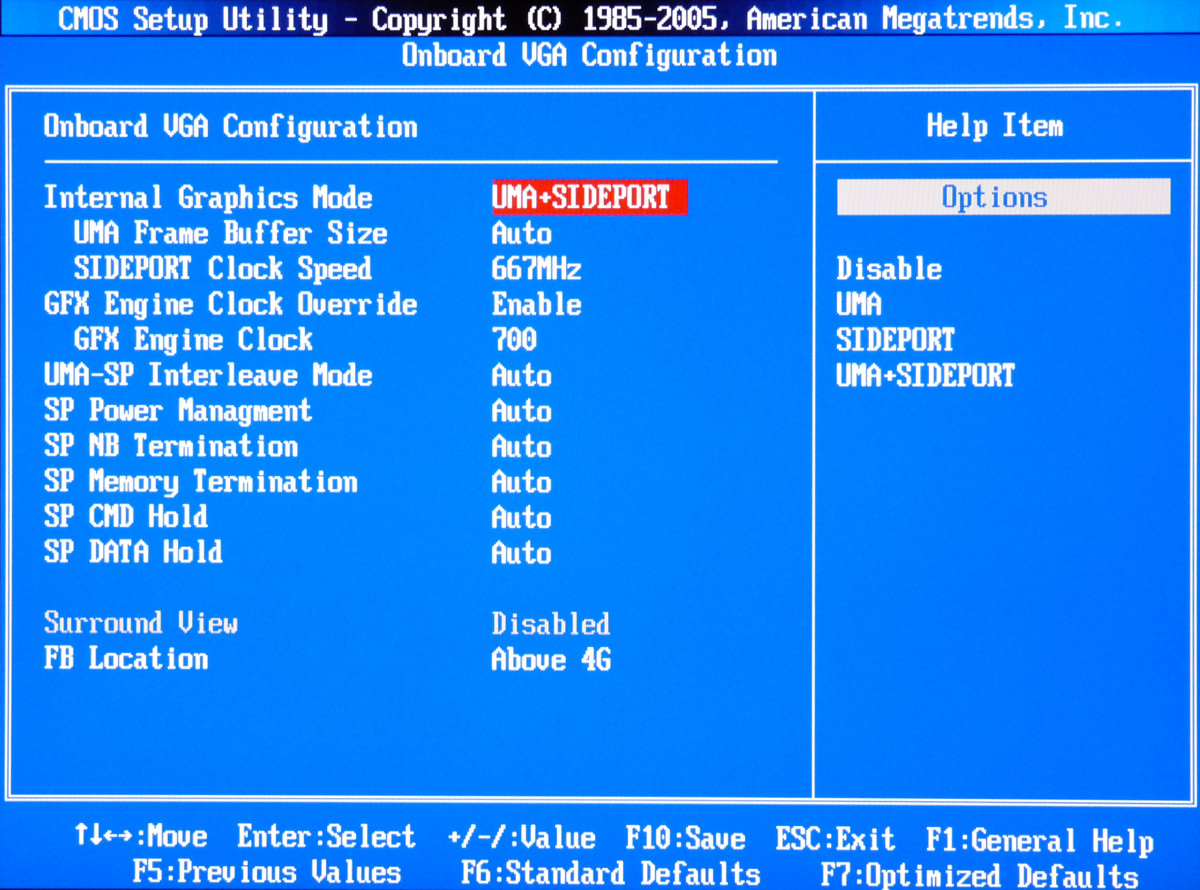

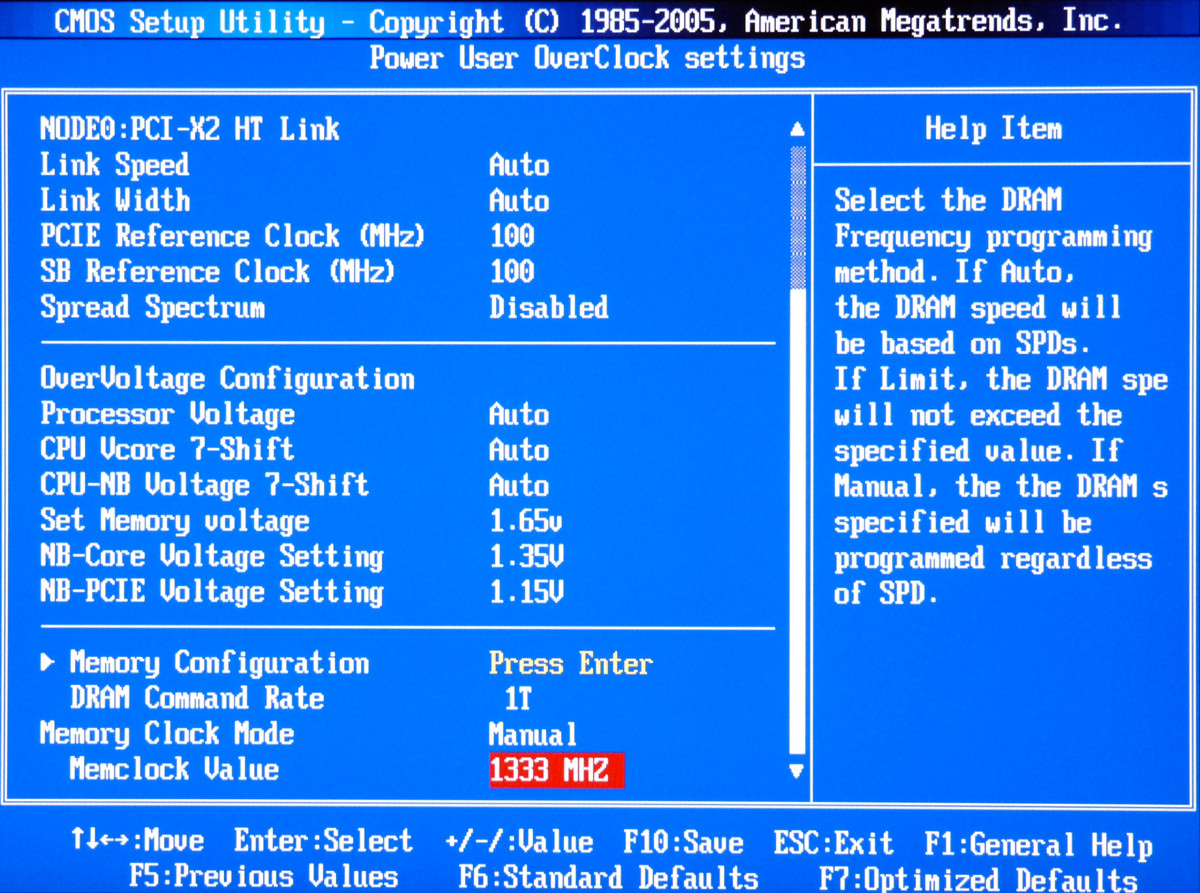

Jetway setzt auf ein AMI-BIOS mit seiner typischen Struktur. Alle Onboard-Grafik relevanten Einstellungen sind im Menü „Advanced Chipset Features“ zu finden. Für uns viel interessanter sind aber die Übertaktungsmöglichkeiten des Systems, welche im Menü „Power User OverClock settings“ untergebracht sind.

Bei den Einstellungen werden leider keine ausgelesenen Werte angezeigt. Auch die Standardwerte werden nicht als Erläuterung aufgeführt. Aber das ist bei der CPU-Spannung auch nicht so tragisch, da man diese nur additiv erhöhen kann, sprich: einen Offset darauf legt. Allerdings kann man auch die Grundspannung der CPU heruntersetzen.

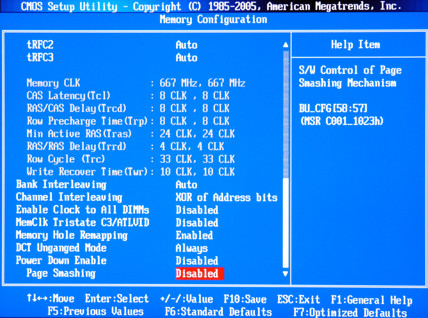

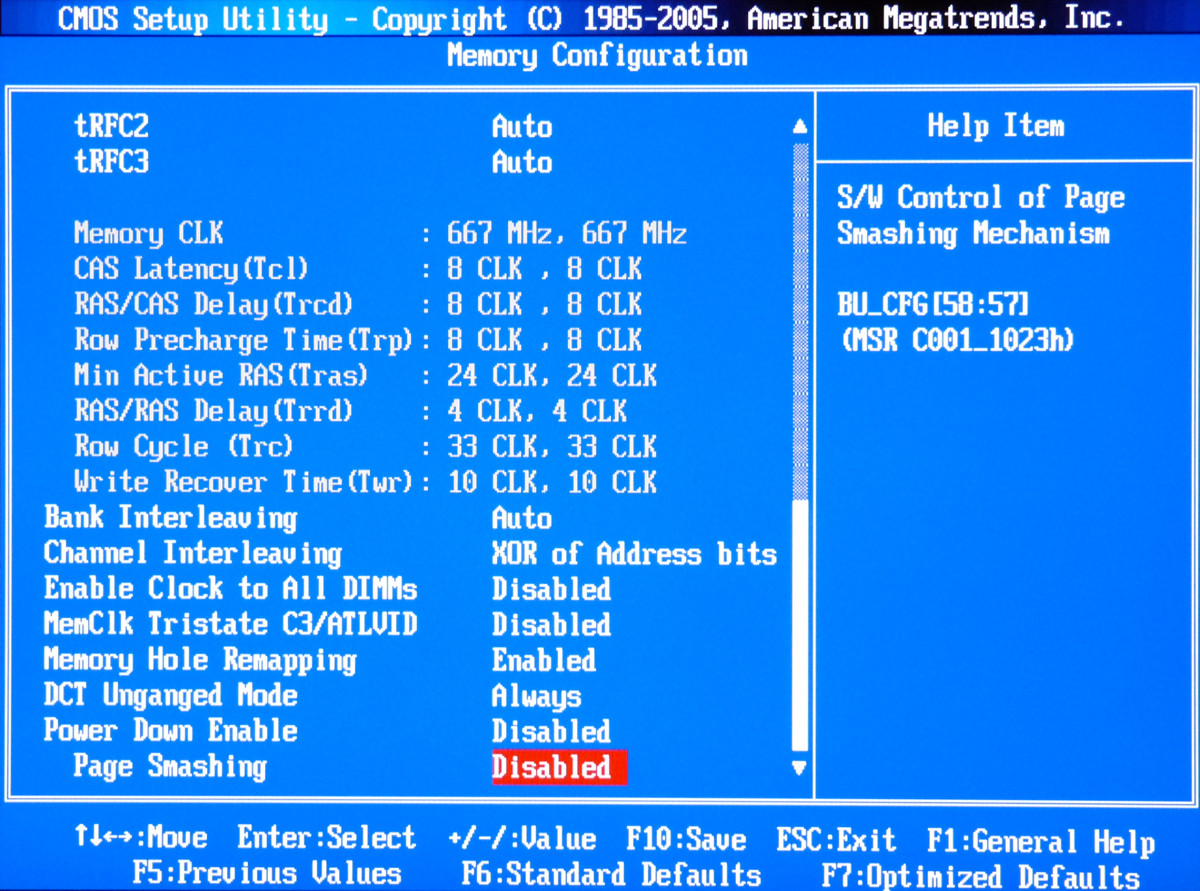

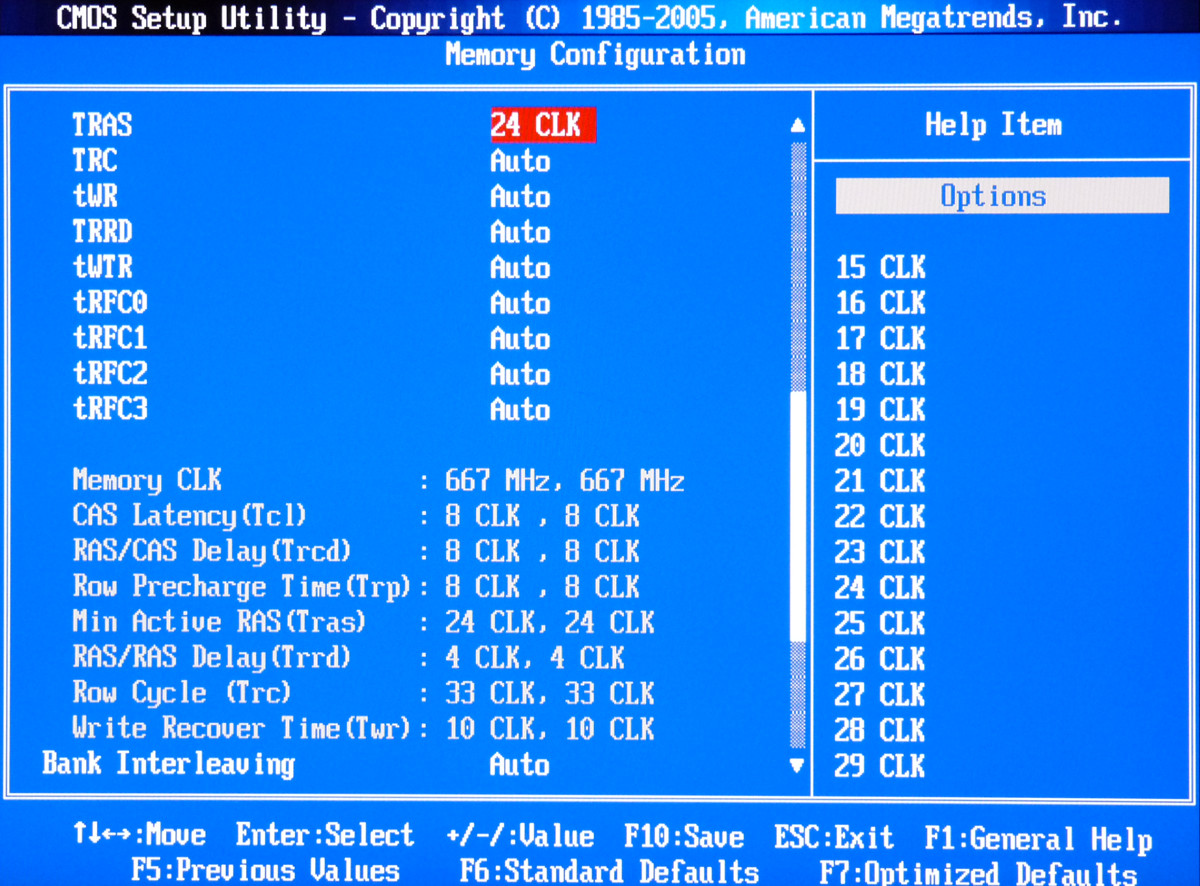

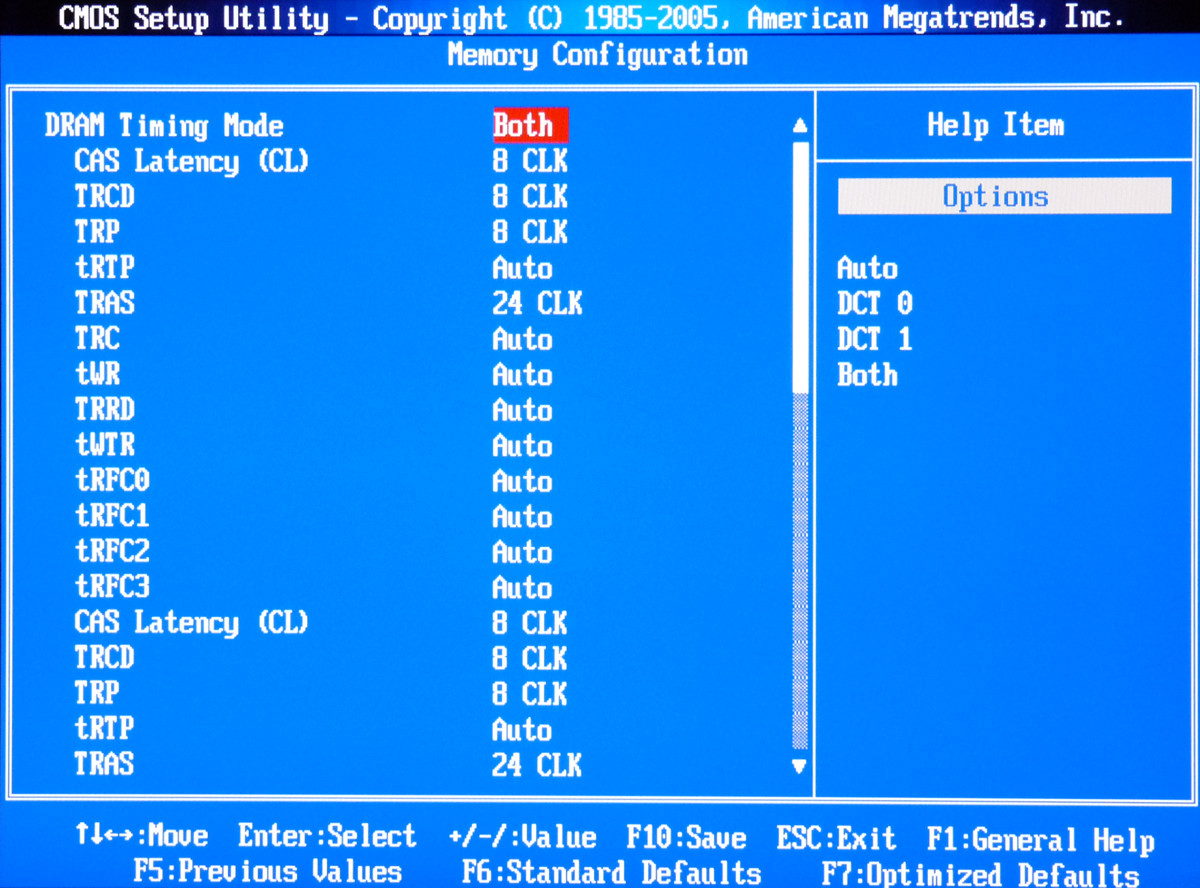

Die Speichertimings müssen beim Jetway HA12 für beide Speicherbänke separat eingestellt werden.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Offset Voltage	bis +0.350 Volt in 0.050V-Schritten
CPU NB Offset Voltage	bis +0.350 Volt in 0.050V-Schritten
DDR3 Voltage	1.49 – 2.25 Volt in 0.04V-Schritten
NB Voltage	1.30 – 1.45 Volt in 0.05V-Schritten
NB-PCIe Voltage	1.10/1.15/1.20 Volt

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenztakt	190 – 600 MHz
CPU-Multiplikator	4x – 35x (Phenom II X4 810) in 0.5er-Schritten funktioniert aber nur bis 13x
Speichertakt	DDR3-800/1066/1333/1600
CPU/NB Frequenz	7x – 31x Referenztakt
HyperTransport-Link Width	4/8/16 Bit
HyperTransport-Link	200 MHz – 2.6 GHz in 200-MHz-Schritten
PCI Express Takt	90 – 250 MHz
SB Referenz Takt	90 – 150 MHz
GPU Takt	150 – 1100 MHz
Sideport Takt	200 – 850 MHz in 15-MHz-Schritten
