BIOS
Das BIOS des Gigabyte GA-Z68X-UD5-B3 präsentiert sich als typisches Award BIOS im Gigabyte-Design. Somit stehen alle leistungsrelevanten Punkte im „MB Intelligent Tweaker“ Menü. Dazu gehört auch eine kurze Übersicht. Insgesamt kann man sagen, dass es kaum Wünsche offen lässt. Leider fehlt die Option zur Erhöhung der Turbo-Spannung, was ein sehr energieeffizientes und damit auch thermisch einfacheres Übertakten verhindert.

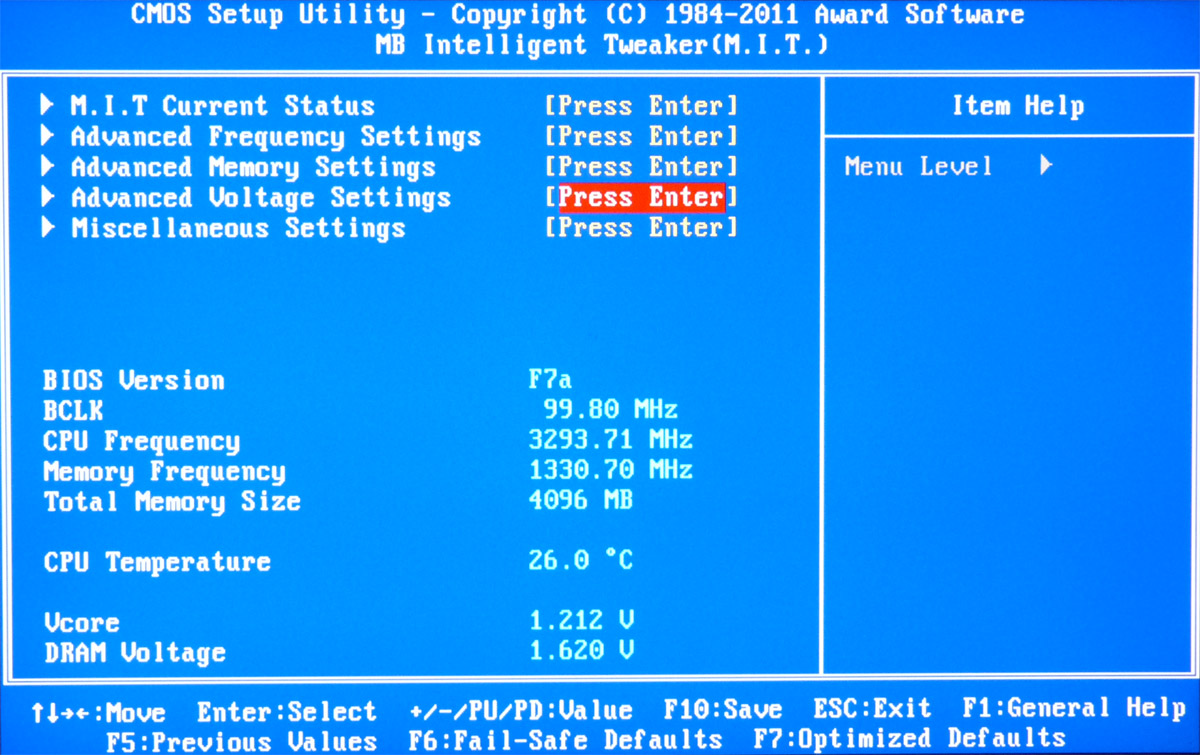

MIT Menü Übersicht

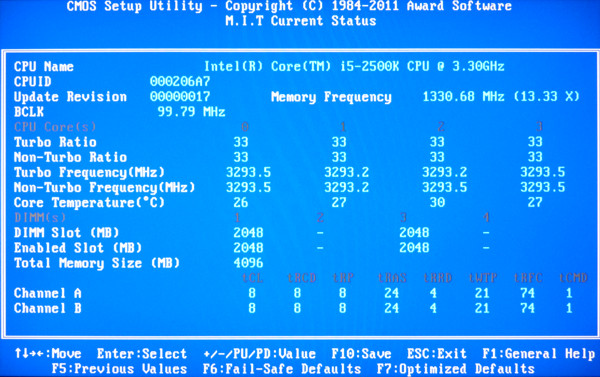

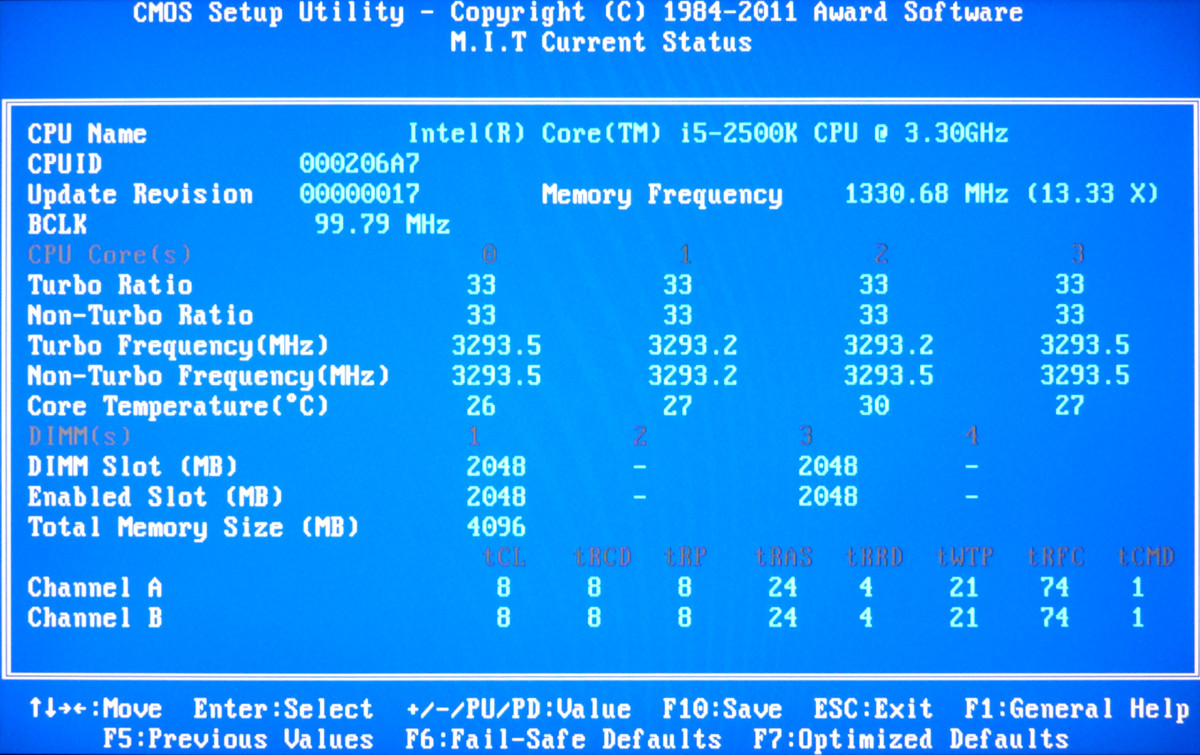

MIT Current Status des Gigabyte Z68X-UD5-B3

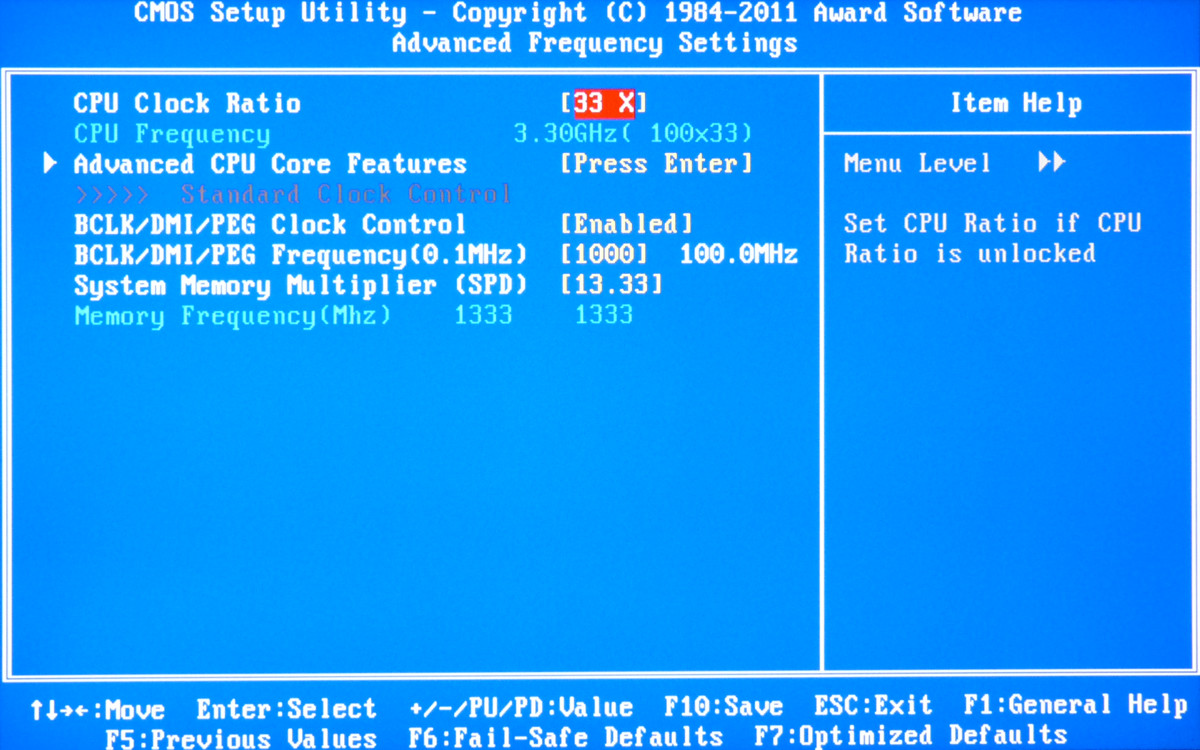

Takt-Einstellungen des Gigabyte Z68X-UD5-B3

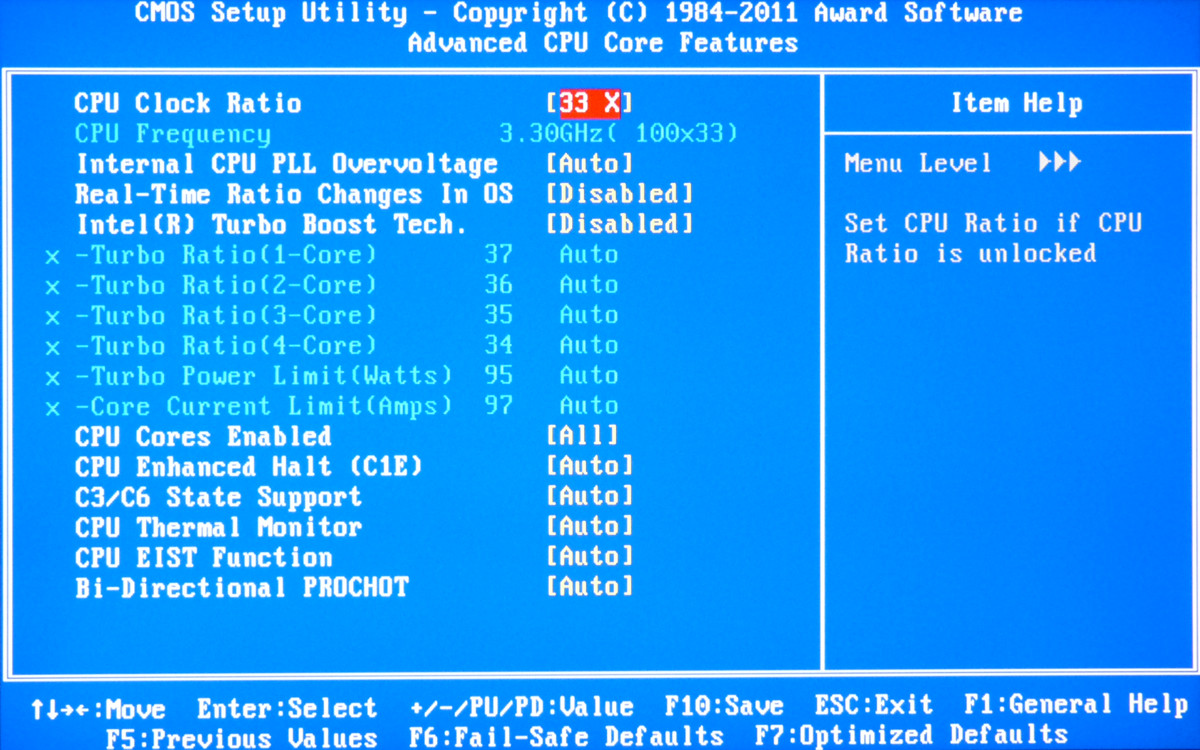

CPU-Einstellungen des Gigabyte Z68X-UD5-B3

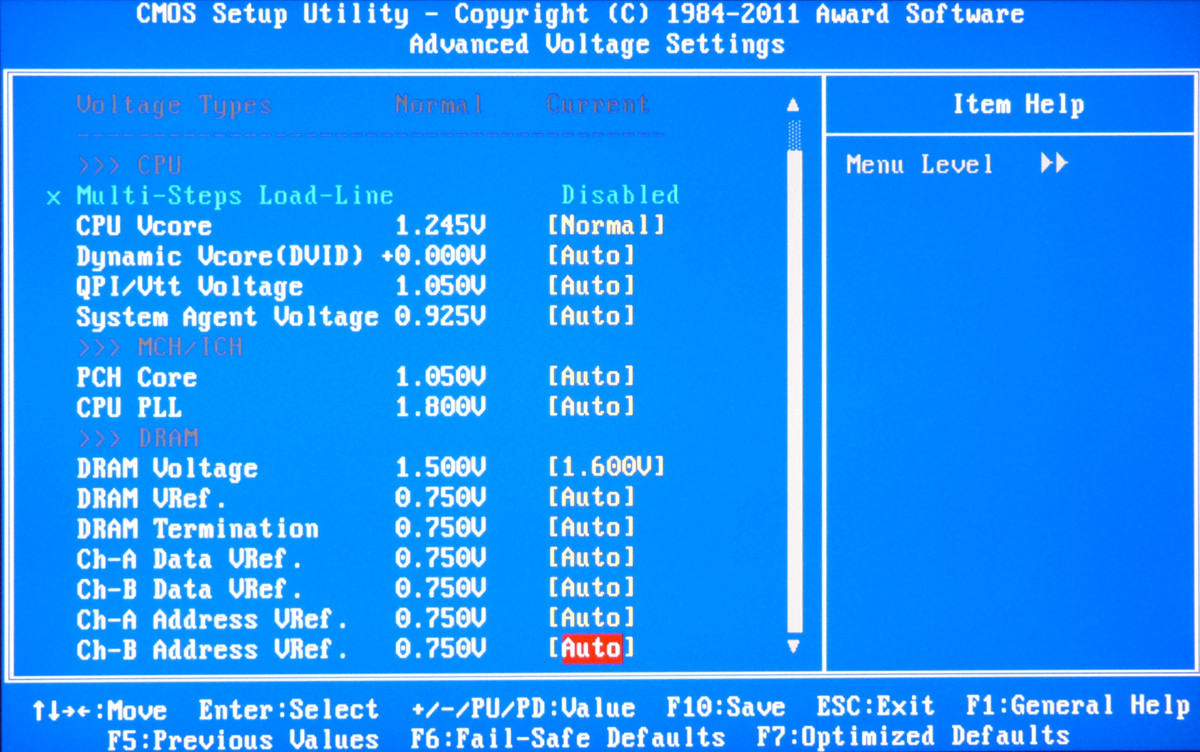

Spannungseinstellungen des Gigabyte Z68X-UD5-B3
Die Lüftersteuerung ist auf den CPU-Lüfter begrenzt.

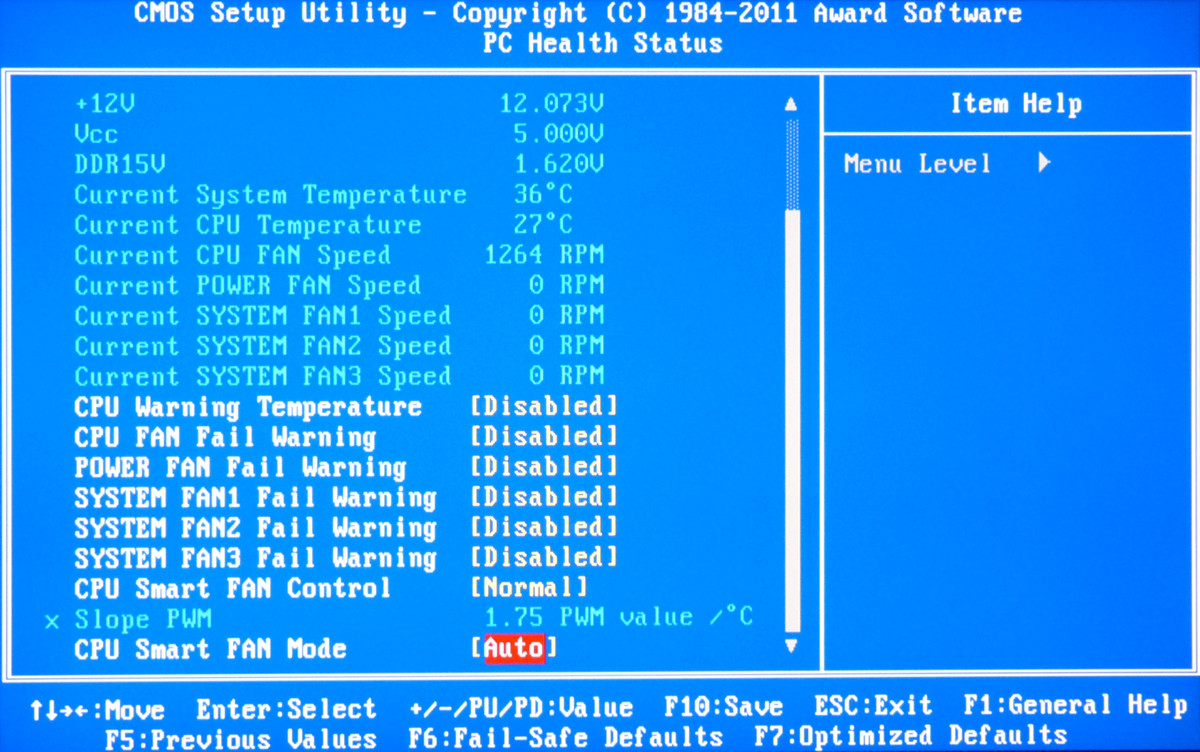

Lüftersteuerung des Gigabyte Z68X-UD5-B3

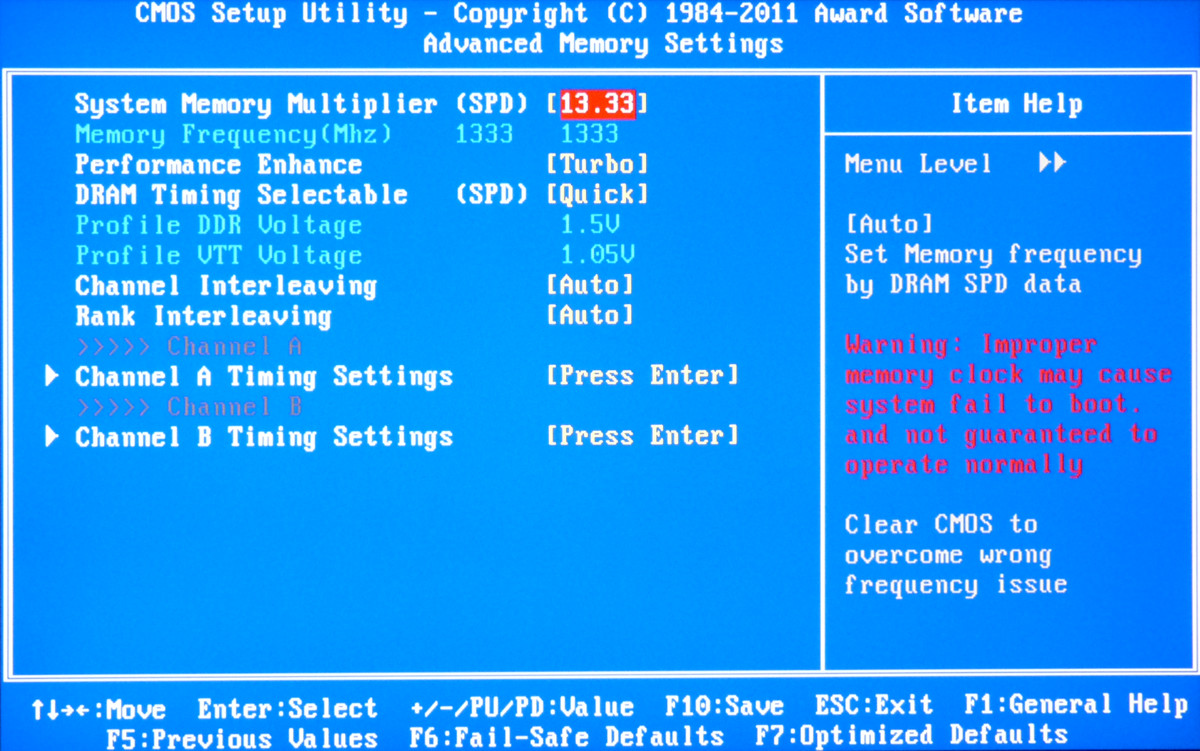

Die Speichereinstellungen sind für beide Kanäle getrennt wählbar, wobei die Parameter identisch sind.

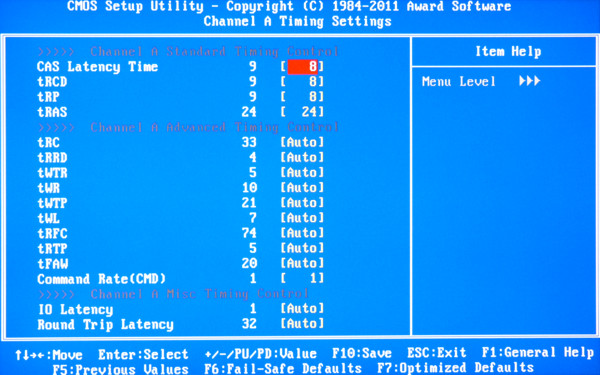

Speichereinstellungen des Gigabyte Z68X-UD5-B3

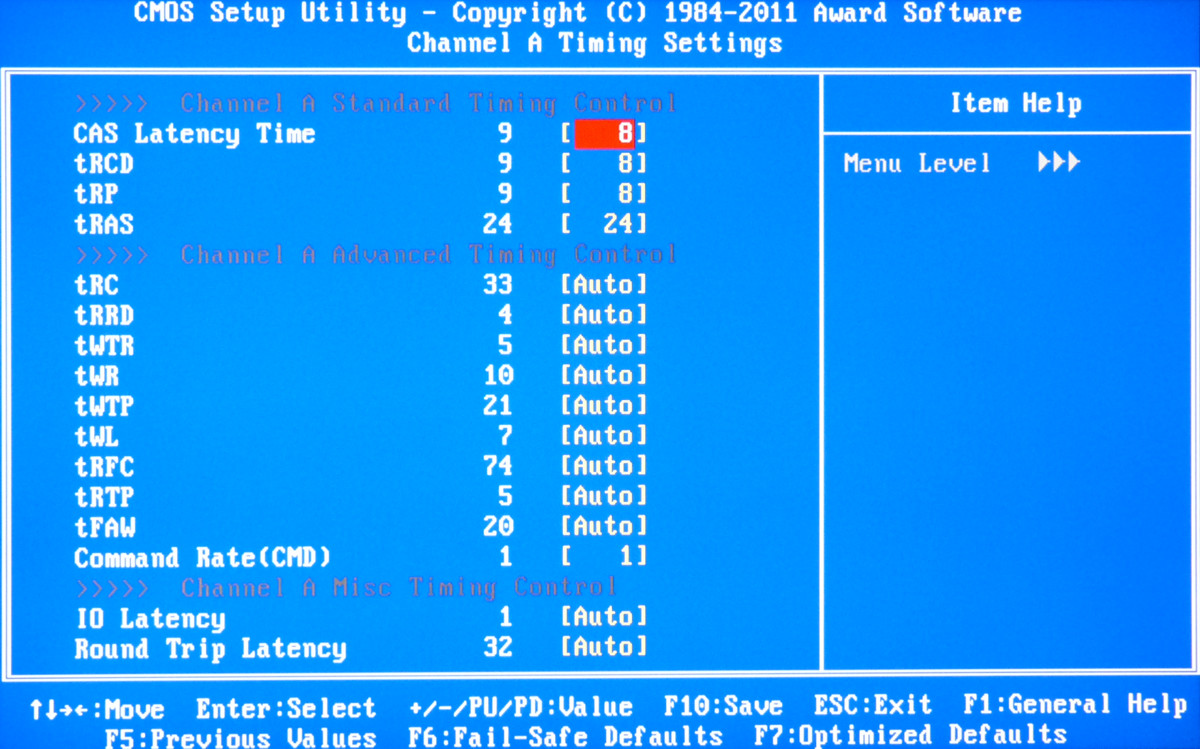

Speichereinstellungen des Gigabyte Z68X-UD5-B3
Außerdem gibt es acht Profile zum Speichern der BIOS-Einstellungen. Auch ein Export auf einen Datenträger ist möglich.
Die Spannungen können jeweils in folgenden Bereichen verändert werden:
| CPU Voltage Offset | -0.200 – +1.200 Volt in 0.005V-Schritten |
| DDR3 Voltage | 0.900 – 2.600 Volt in 0.020V-Schritten |
| QPI/Vtt Voltage | 0.800 – 1.700 Volt in 0.020V-Schritten |
| System Agent Voltage | 0.755 – 1.305 Volt in 0.010V-Schritten |
| CPU PLL Voltage | 1.520 – 2.520 Volt in 0.020V-Schritten |
| PCH Voltage | 0.840 – 1.940 Volt in 0.020V-Schritten |
Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
| Referenz-/PCIe-Takt | 80 – 200 MHz |
| Speichertakt | DDR3-800 bis 2133 |
