Gigabyte Z77X-UD5H WiFi - Seite 3

High-End Mainboard mit Intel Z77 Chipsatz für Ivy Bridge

Anzeige

Ausstattung

Das Gigabyte Z77X-UD5H WiFi unterscheidet sich auch im Layout nur geringfügig von seinen Konkurrenten. Es fallen vor allem der großflächige Kühler des Chipsatzes und der zusätzliche Stromanschluss in SATA-Form auf. Letzterer sollte genutzt werden, wenn zwei oder mehr Grafikkarten im System verbaut sind. Das Gigabyte Z77X-UD5H WiFi bietet drei PCI Express x16 Steckplätze. Der unterste Slot verfügt über vier Lanes, wenn eine Ivy Bridge CPU eingesetzt wird. Dann verfügen die anderen beiden Slots über acht bzw. ebenfalls vier Lanes. Außerdem sind drei weitere PCIe x1 und ein PCI-Slot vorhanden.

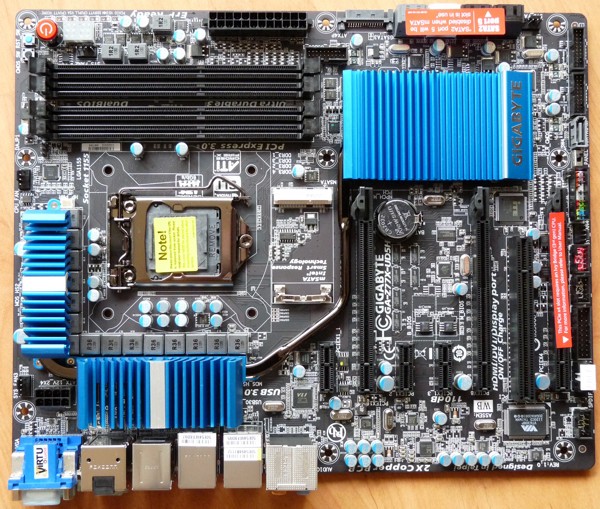

Layout des Gigabyte Z77X-UD5H WiFi

Für Festplatten und andere Laufwerke werden durch den Intel Z77 Chipsatz vier SATA 3 Gbit/s- und zwei SATA 6 Gbit/s-Ports bereit gestellt. Zwei Marvell 88SE9172 Controller sorgen für drei weitere SATA 6 Gbit/s-Ports und einen eSATA-Port. Für USB 2.0-Geräte gibt es zwei Header, die jeweils zwei Ports versorgen. Für USB 3.0 gibt es drei Header. Der Z77-Chipsatz versorgt dabei diese USB 3.0 Header und vier USB 3.0 Ports am ATX-Panel. Durch zwei VIA VL810 Switches werden die Ports aufgeteilt.

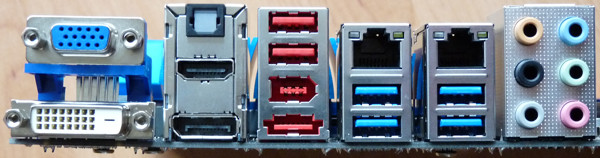

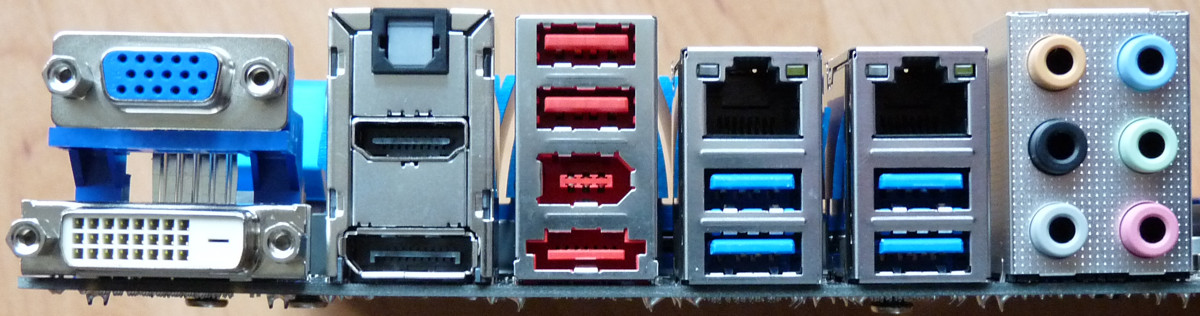

ATX-Panel des Gigabyte Z77X-UD5H WiFi

Am ATX-Panel sind zwei USB 2.0 Ports und vier USB 3.0 Ports, zwei Gigabit-LAN Anschlüsse (Intel 82579V und Atheros AR8151), ein FireWire- und ein eSATA-Port vorhanden. Für die Videoausgabe stehen HDMI 1.4, DVI, DisplayPort und ein VGA-Anschluss bereit. Die digitalen Ausgänge – mit Ausnahme vom DisplayPort – arbeiten durch die CPU limitiert mit einer maximalen Auflösung von 1920×1200 Pixel. Auch wenn die Plattform generell drei Displays unabhängig ansteuern kann, so funktioniert dies nur, wenn mindestens zwei Monitore über DisplayPort angeschlossen werden. Hier können daher nur zwei Monitore ohne zusätzliche Grafikkarte eingesetzt werden. Der Sound wird von einem Realtek ALC898 Codec erzeugt und über sechs analoge (Ein-)Ausgänge bzw. den HDMI-Port oder digital optisch ausgegeben.
Für Lüfter stehen fünf 4-polige Anschlüsse bereit.

Marc Kaiser

Redakteur
