Montage

Für die Montage und die benötigten Komponenten sollte ein kurzer Blick in die gebundene Montageanleitung geworfen werden.
Der Thermalright Archon SB-E wird im Test auf einem aktuellen AMD AM3+ System montiert.

Zunächst muss die AMD-Backplate sowie das Retention-Modul entfernt werden. Danach wird die Multibackplate von Thermalright mit den passenden Abstandshaltern und Schrauben bestückt. Nun wird mit Hilfe der Rändelschrauben die Backplate mit dem Mainboard verschraubt. Auf dieser wird dann der Thermalright-typische Montagerahmen mit vier Schrauben montiert.

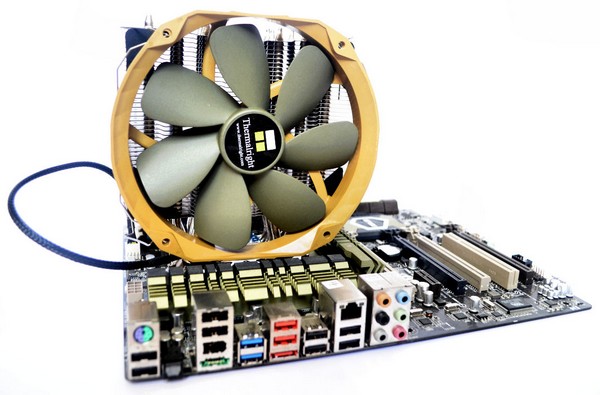

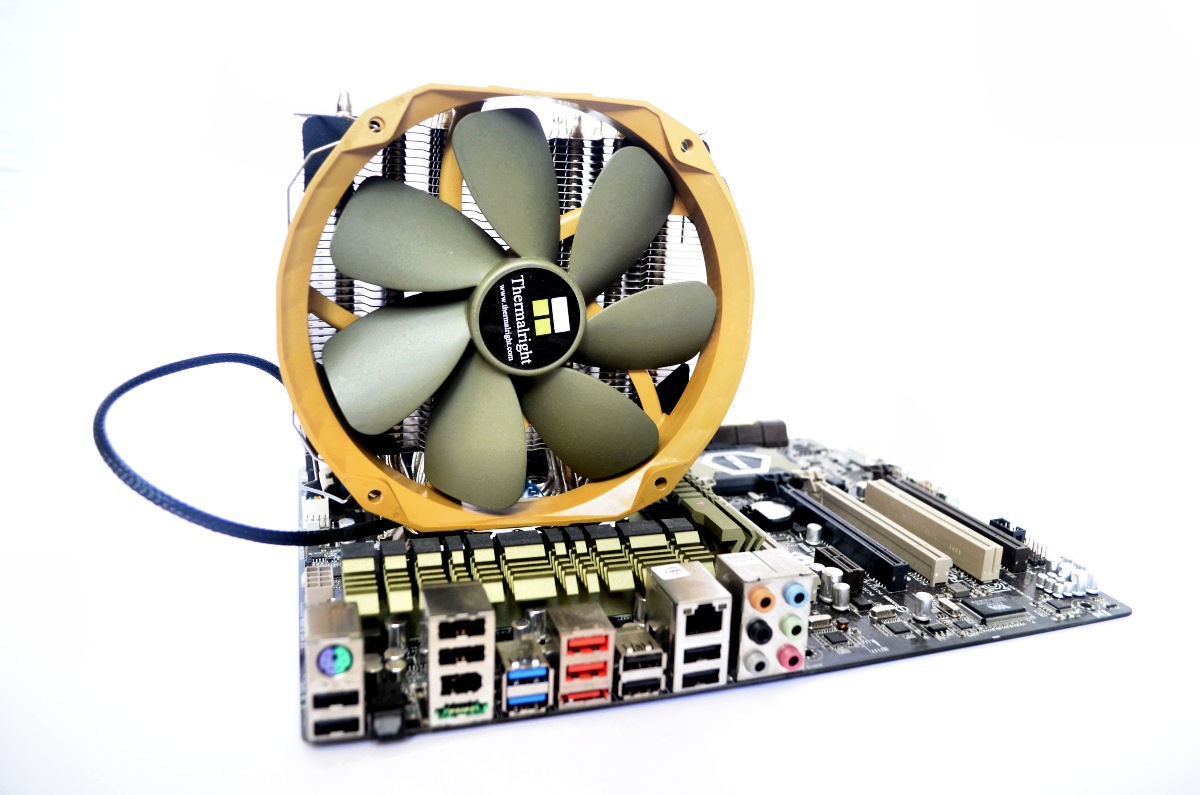

Die CPU wird mit Wärmeleitpaste bestrichen und der Archon SB-E mit dem letzten Montagebügel aufgesetzt. Der Montagebügel wird links und rechts mit dem Rahmen verschraubt.

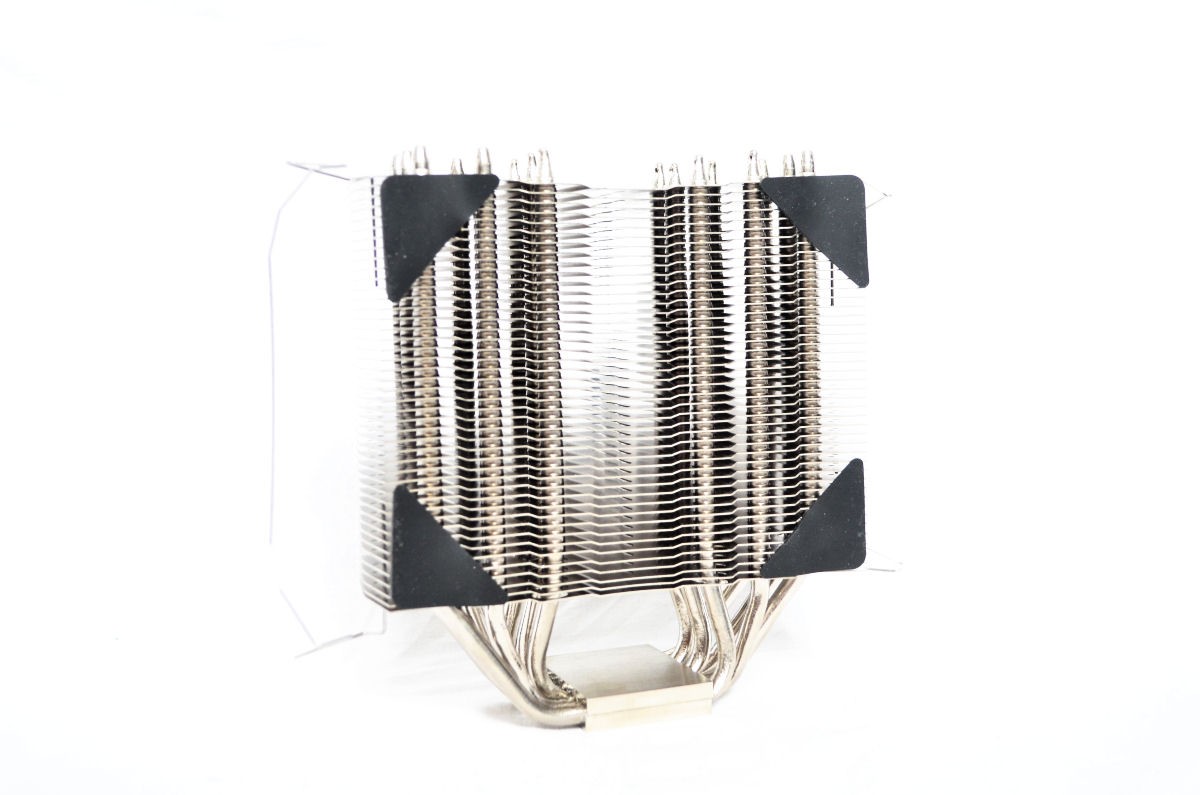

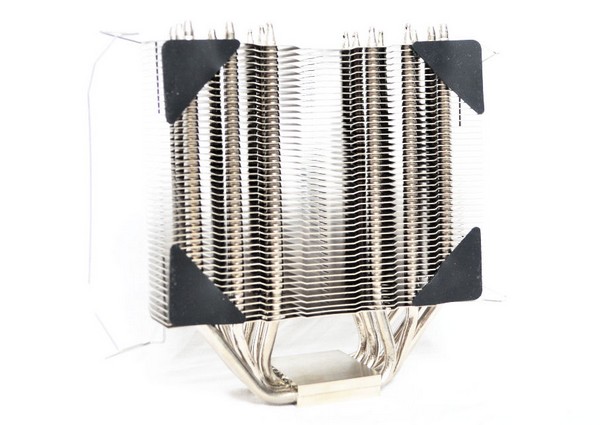

Zu guter Letzt wird an jeder Ecke ein Vibrationspad aufgeklebt und der Lüfter mit den beiden Kühlklammern an den Kühlkörper geschnallt.

Für die Montage, die mit einfachem Werkzeug durchführbar ist, müssen etwa 10-15 Minuten eingeplant werden.
