Scythe Mugen 4 - Seite 4

Montage

Die Montage erfolgt auf einem AMD-System mit der AMD-Backplate und den hauseigenen Montagebügeln von Scythe.
Zu Beginn werden die beiden Kunststoffhalterungen des AMD-Retention-Moduls komplett demontiert und der FX Prozessor von der alten Wärmeleitpaste gereinigt.

Nun werden vier Gewindestangen mit jeweils den vier Kunststoffabstandshaltern mit der AMD-Backplate verschraubt.

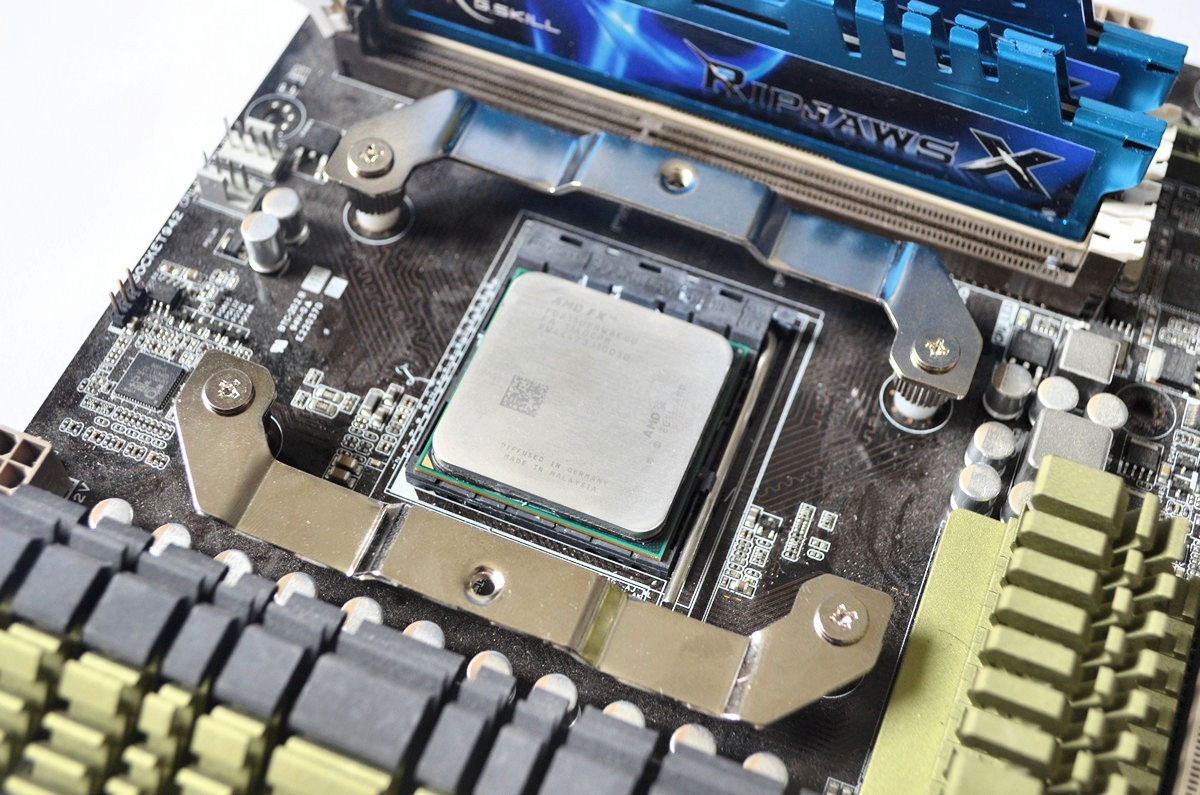

Anschliessend werden die beiden Montagebügel mit jeweils zwei Schrauben auf jeweils zwei Gewindestangen geschraubt.

Zu guter Letzt wird Wärmeleitpaste auf die CPU aufgetragen und der Kühler plaziert.
Hier gilt es jedoch zu beachten, dass die Lüfter für die Montage vom Kühler demontiert werden müssen.

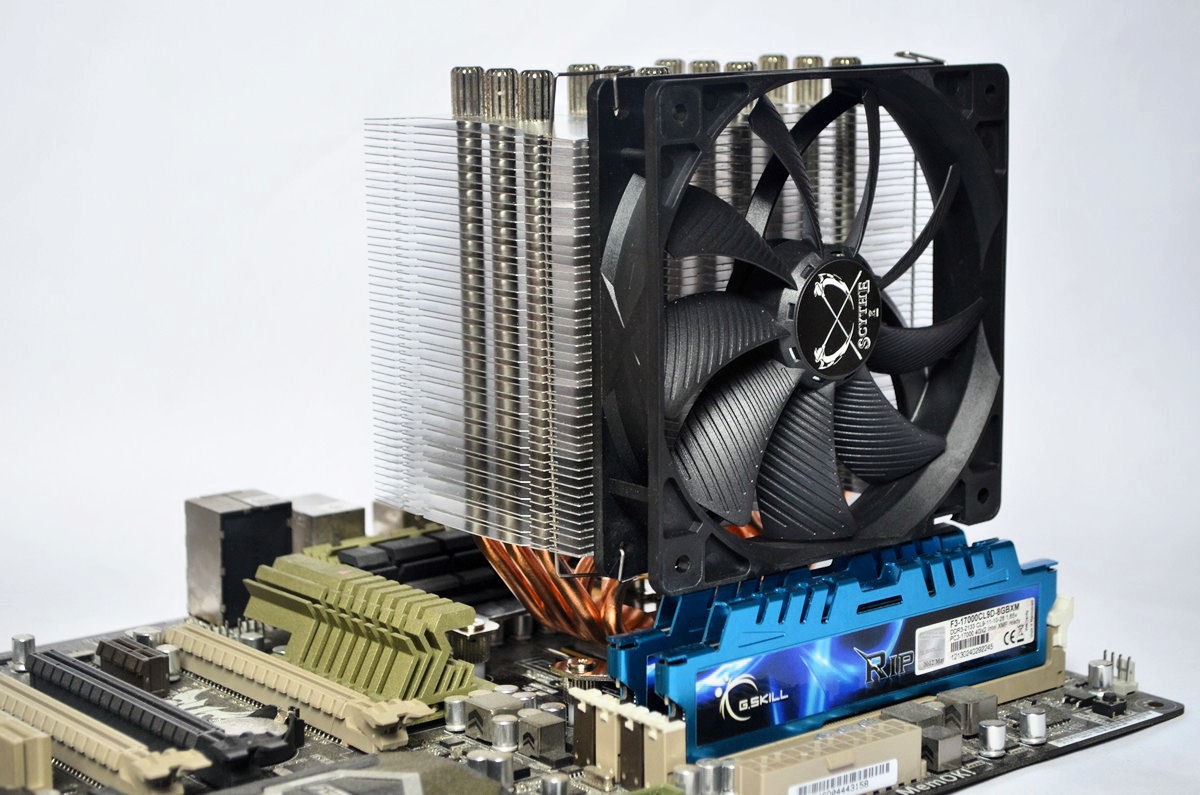

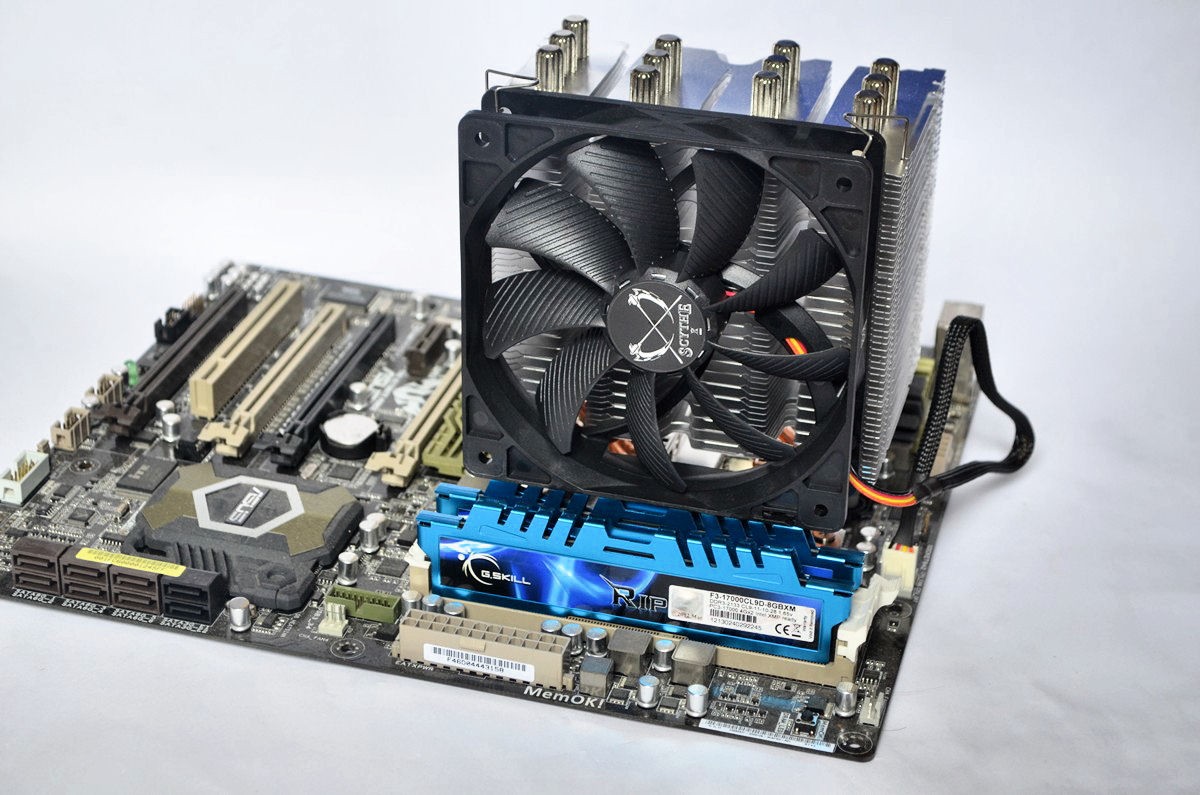

Abschließend wird der Kühler mit Schrauben – natürlich mit Gefühl – bis zum Anschlag angezogen.

Für die Montage müssen ungefähr 5-10 Minuten eingeplant werden. Sie ist mit einfachem Werkzeug durchführbar.
