Einbau

Der Mainboardschlitten des In Win G7 ist bereits mit Abstandhaltern ausgerüstet, so dass diese nicht vom Anwender selbst befestigt werden müssen. Der Einbau ist entsprechend schnell und einfach möglich.

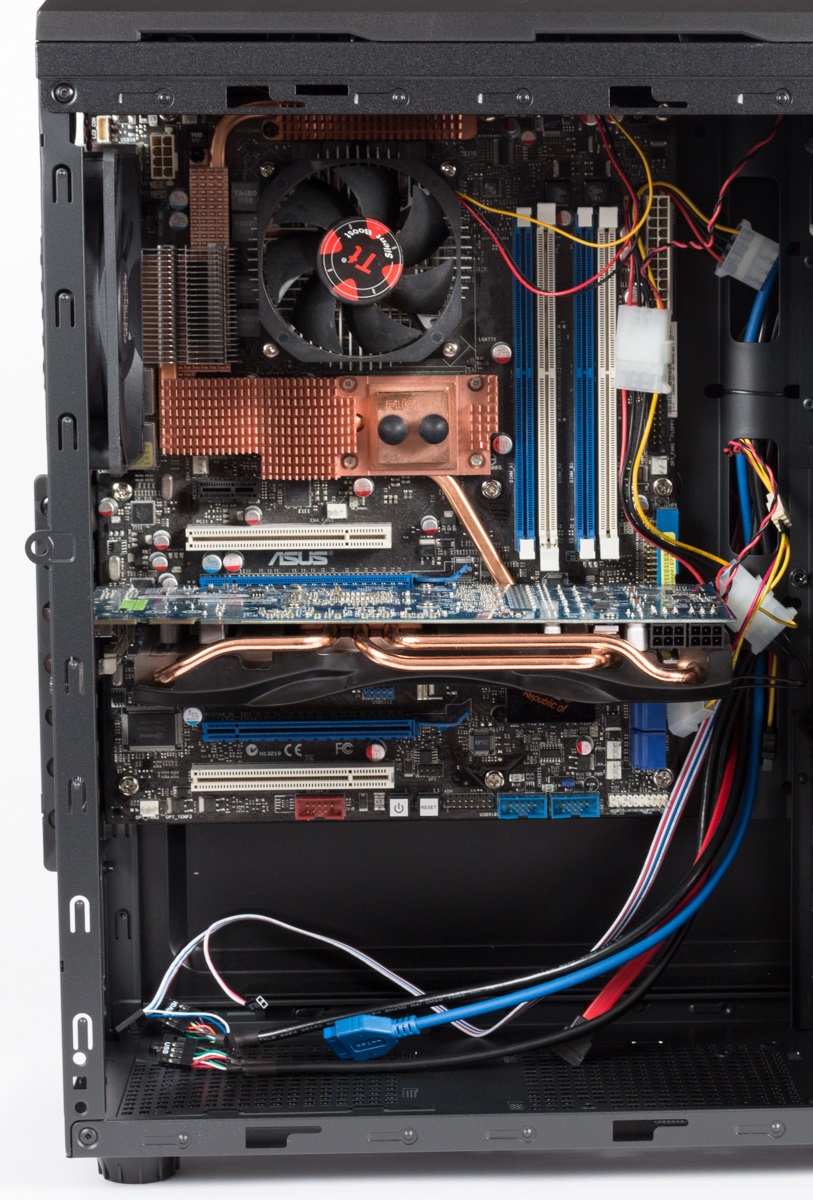

Verbautes Mainboard und Grafikkarte

Die gesamten Steckkarten werden mit einer Halterung an der Rückseite befestigt. Zusätzlich lassen sich diese aber auch noch verschrauben. Die Halterung erleichtert dabei den Einbau aber nicht, sondern nervt beim Einbau eher und stellt damit keinen Mehrwert dar. Die Slotblenden sind bis auf eine Ausnahme zudem nicht wiederverwendbar.

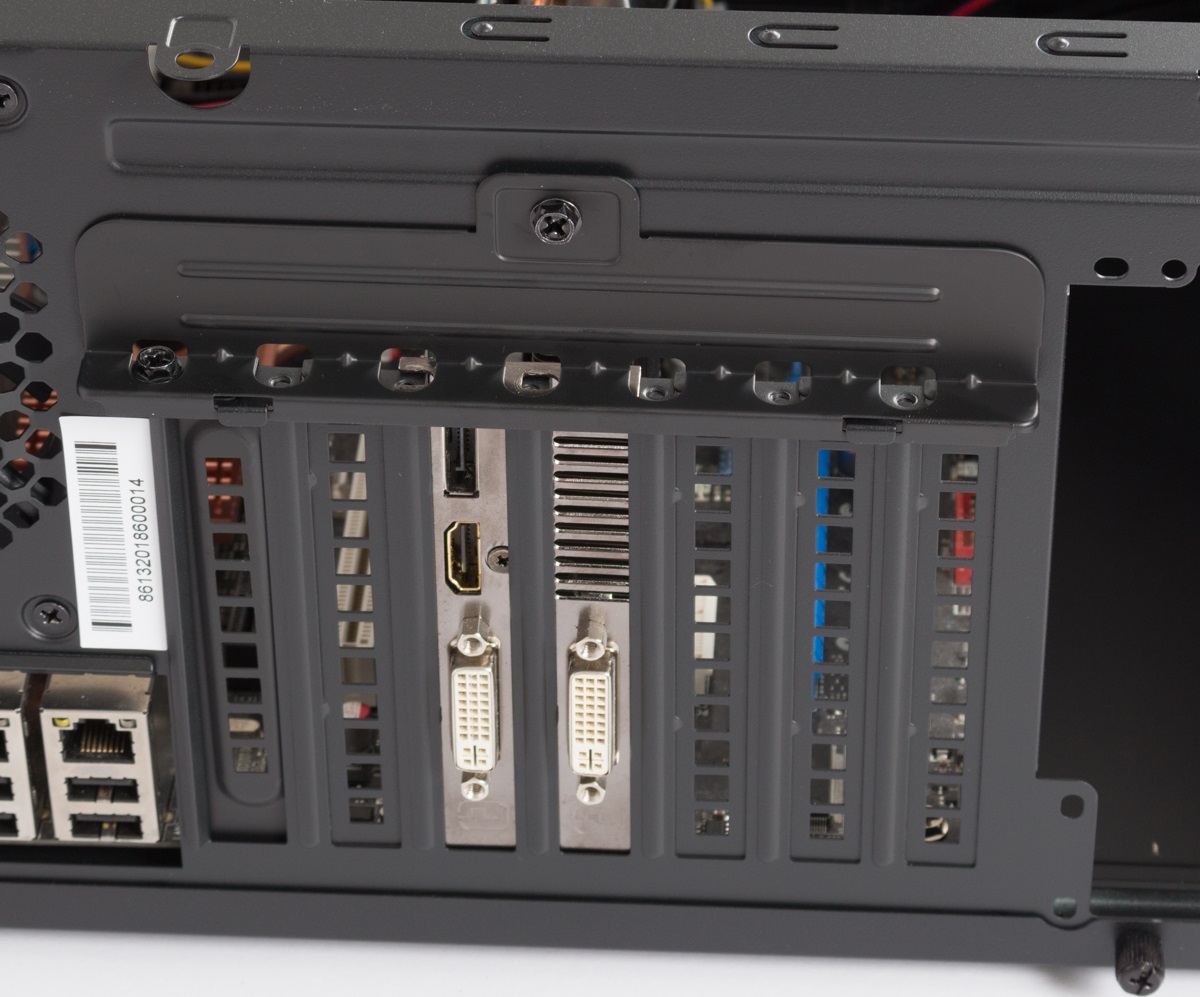

Befestigung der Steckkarten

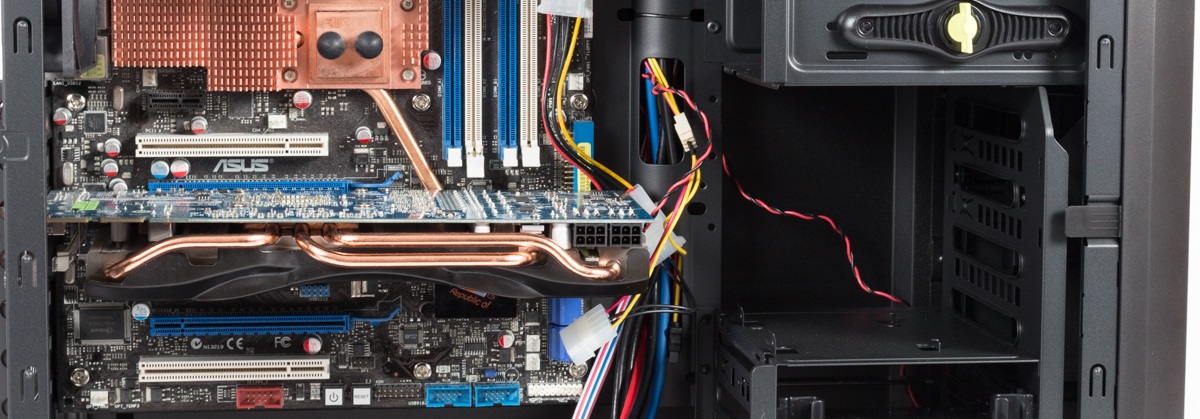

Die linke Wand des mittleren Festplattenkäfigs lässt sich durch das Lösen einer Schraube entfernen. Dadurch wird Platz für Grafikkarten mit einer Länge von bis zu etwa 40 Zentimetern geschaffen. Selbst Spezialversionen finden so problemlos Platz in diesem Gehäuse.

Entfernter mittlerer Käfig

Festplatten werden für den Einbau zwischen eine Schiene geklemmt und zurück in den Käfig geschoben. Dabei findet nur eine minimale Entkopplung stand, die kaum nennenswert ist. Die Halterungen halten die Platten aber sicher an den entsprechenden Plätzen.

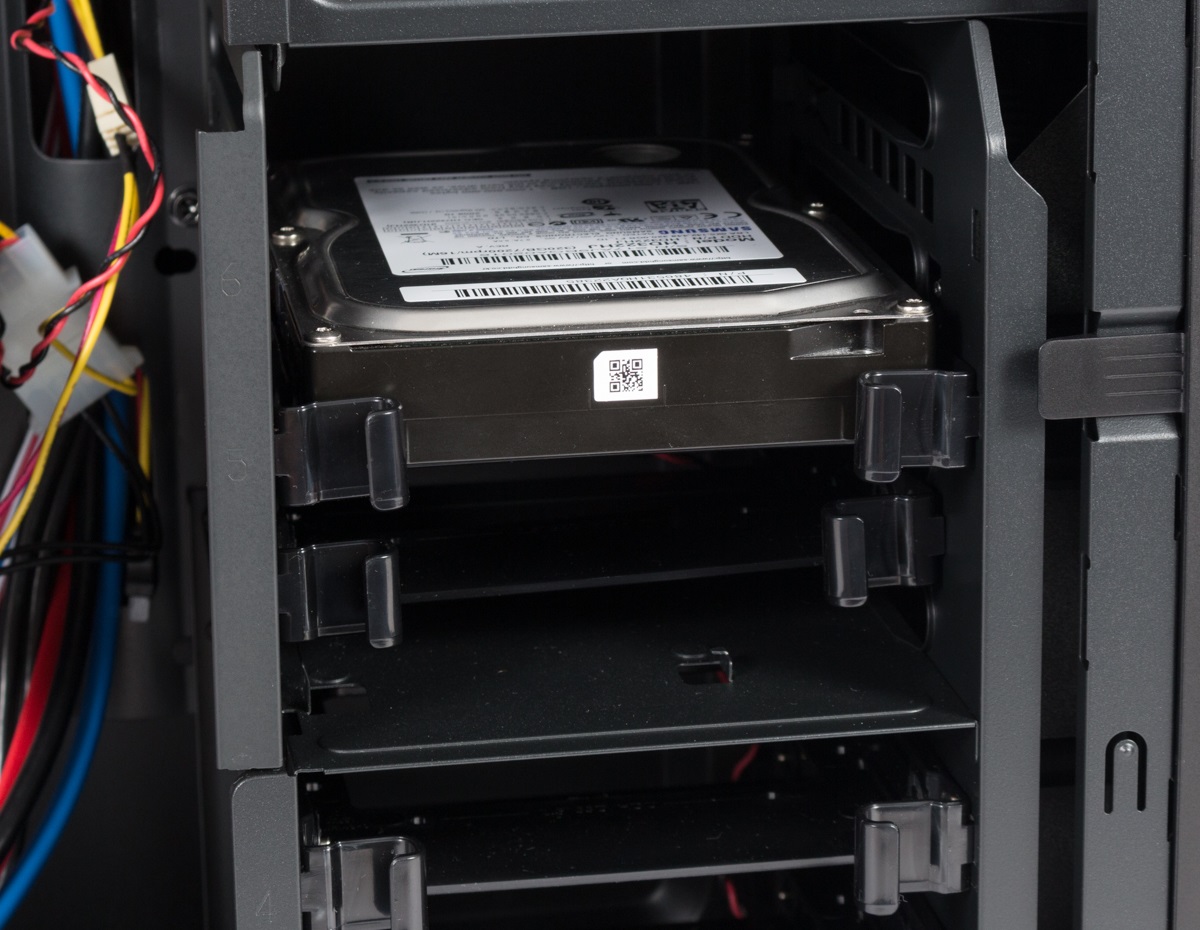

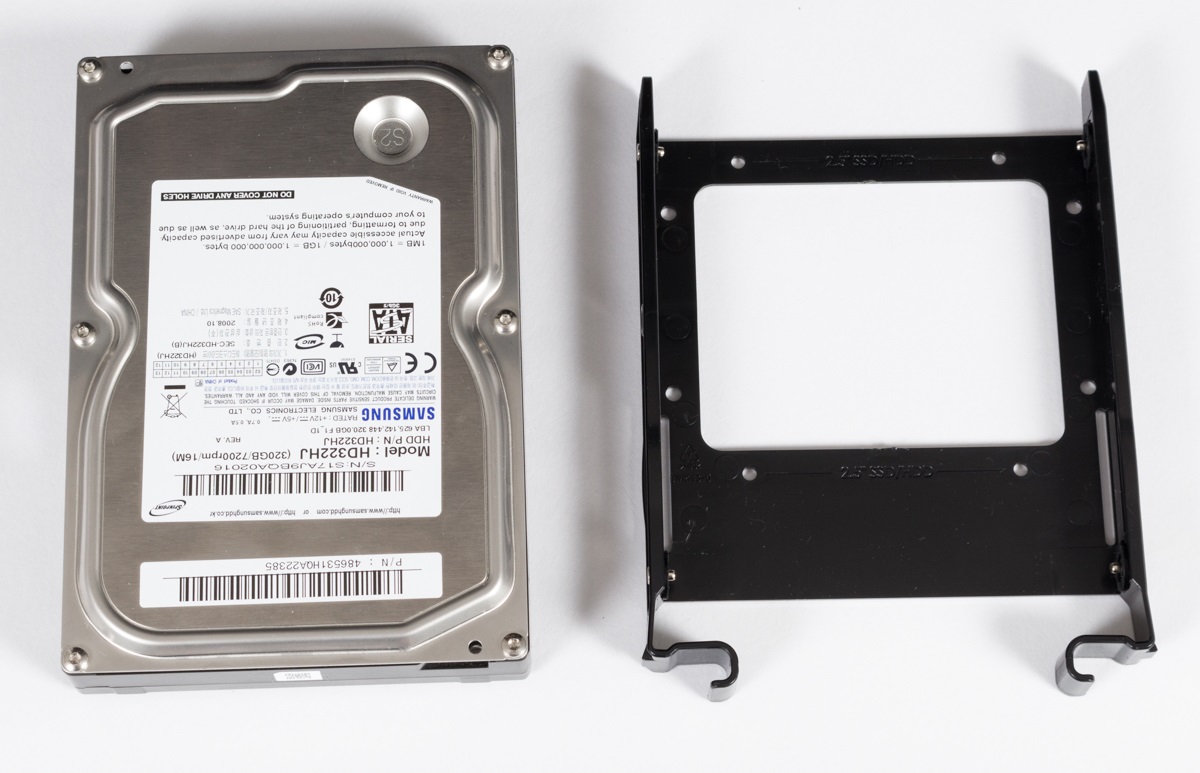

Festplatten mit Einbauschiene	Festplatte im Käfig

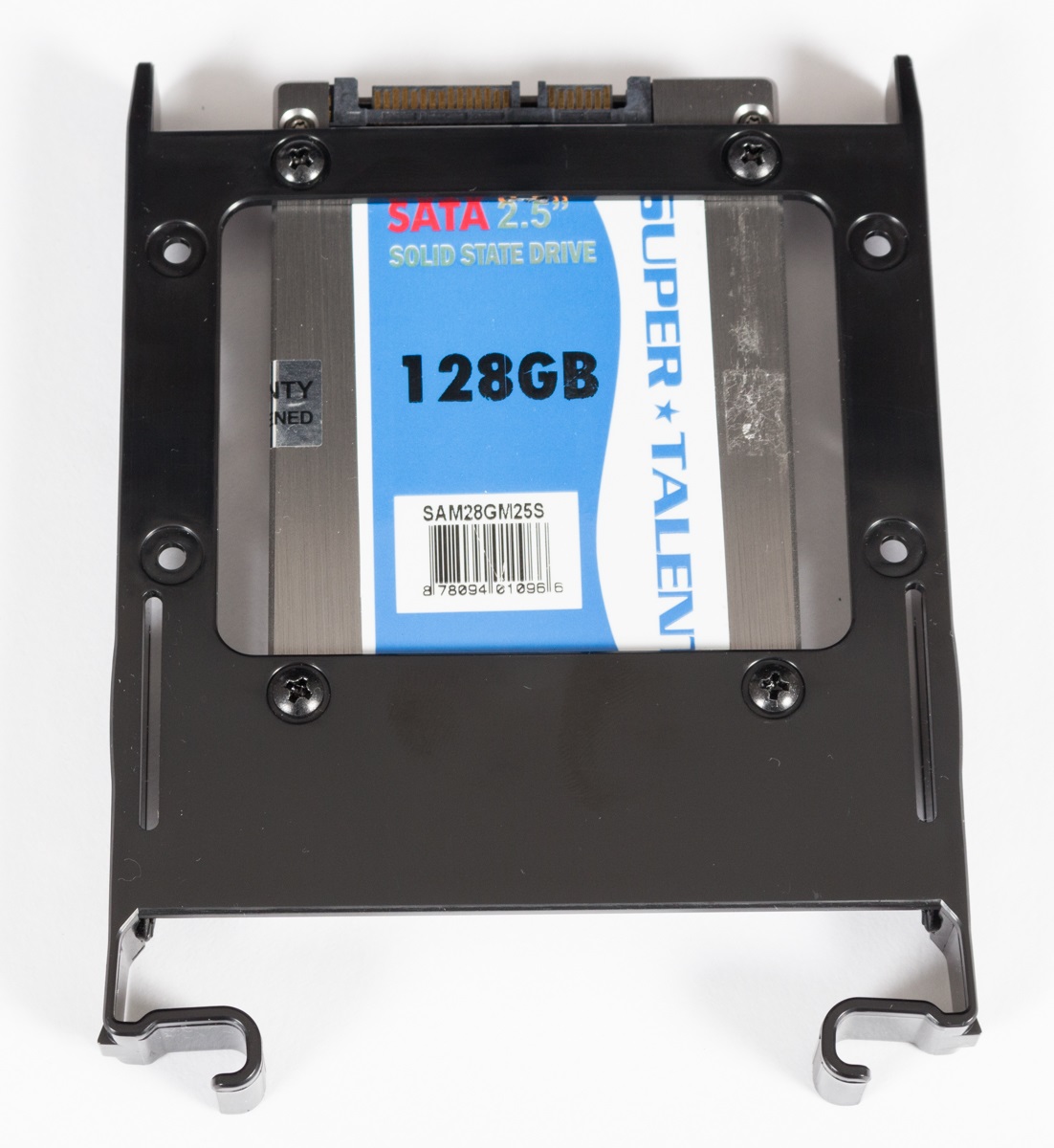

SSDs können ebenfalls auf den Schienen befestigt werden, so dass jeder Festplattenplatz auch für SSDs nutzbar ist.

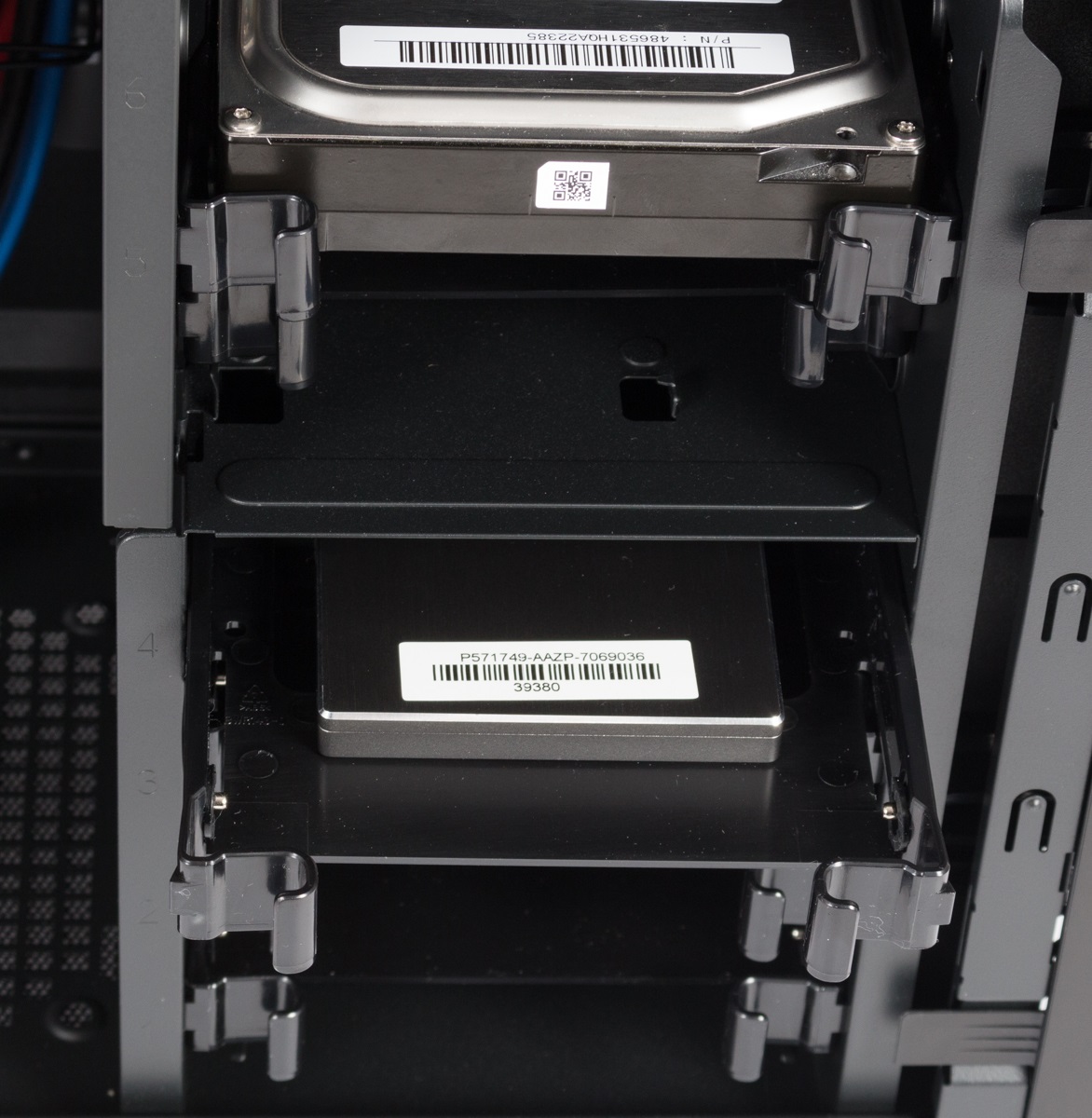

SSD verschraubt auf der Einbauschiene	SSD im Gehäuse

Für SSDs sind außerdem noch zwei weitere Plätze geschaffen. Sie lassen sich auch auf dem Boden oder auf der Oberseite des unteren Käfigs befestigen.

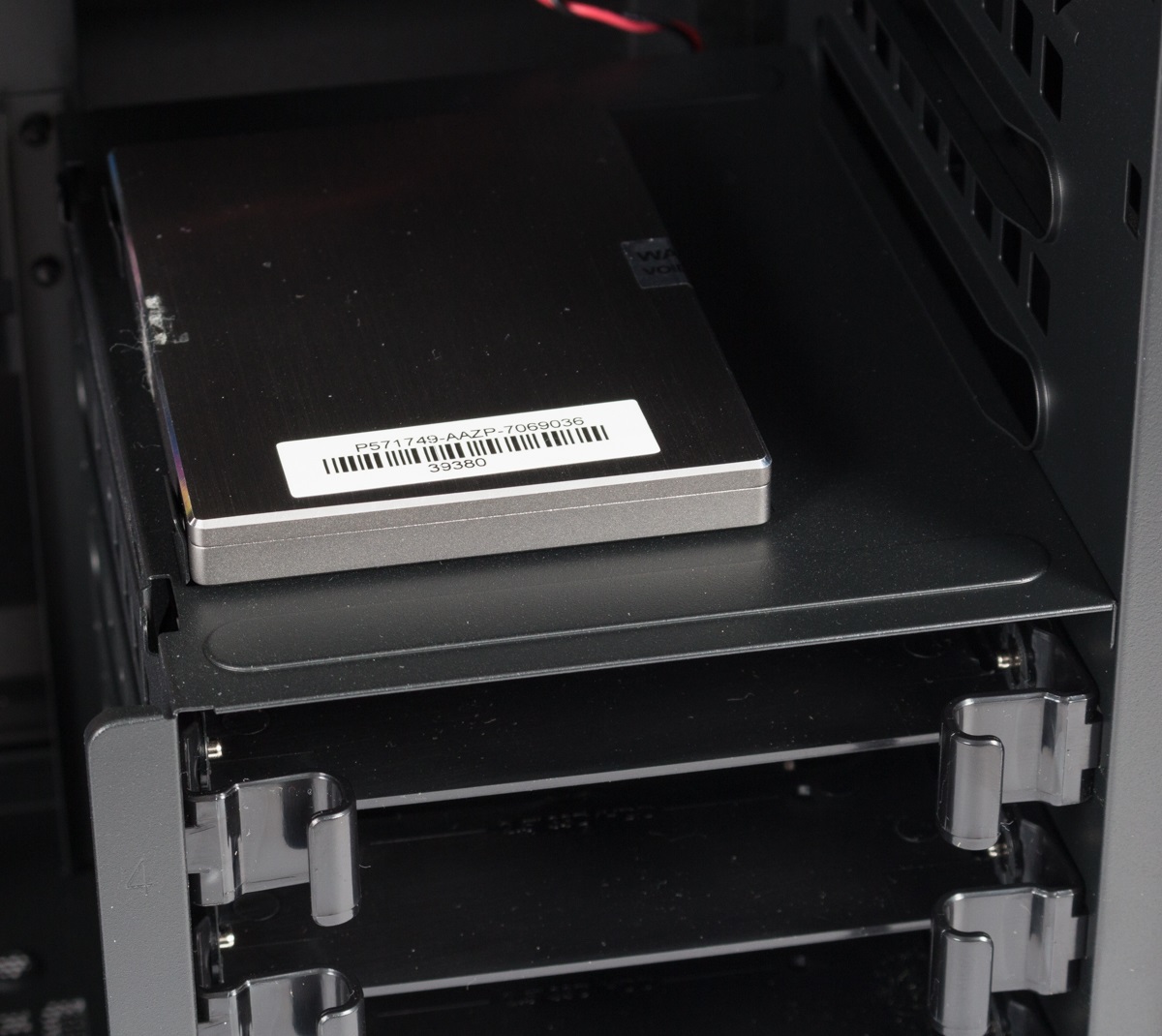

SSD auf dem unteren Käfig

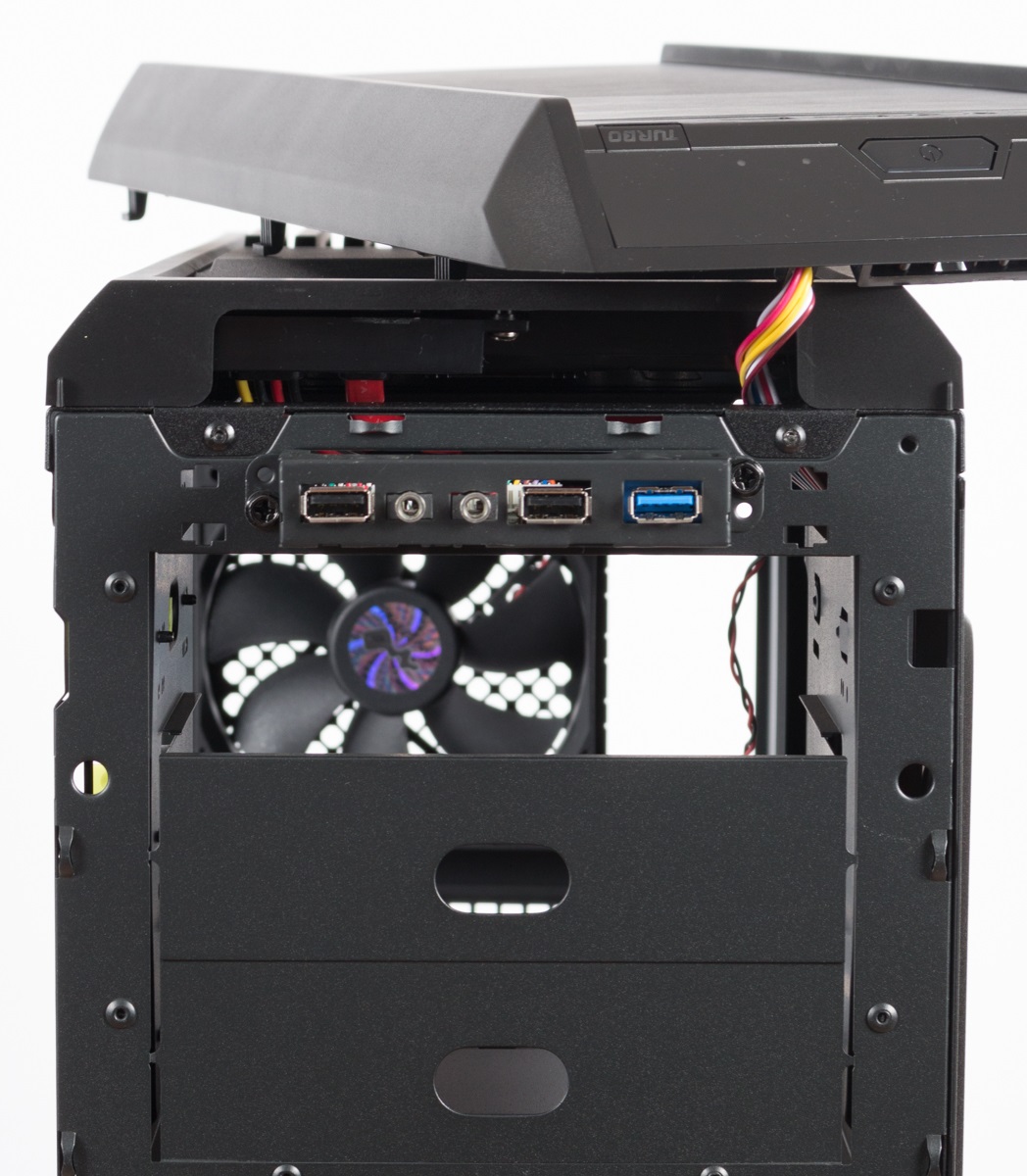

Die Front muss für den Einbau eines optischen Laufwerks entfernt werden. Dies ist durch eine seitliche Lösung der Befestigung sehr einfach möglich. Ein starkes Ziehen von unten entfällt daher. Die Kabel bleiben aber mit der Front verbunden, so dass diese nicht komplett vom Gehäuse getrennt werden kann. Es wird anschließend eine Frontblende entfernt, das 5,25-Zoll-Laufwerk in den Schacht geschoben und mit Schnellverschlüssen befestigt.

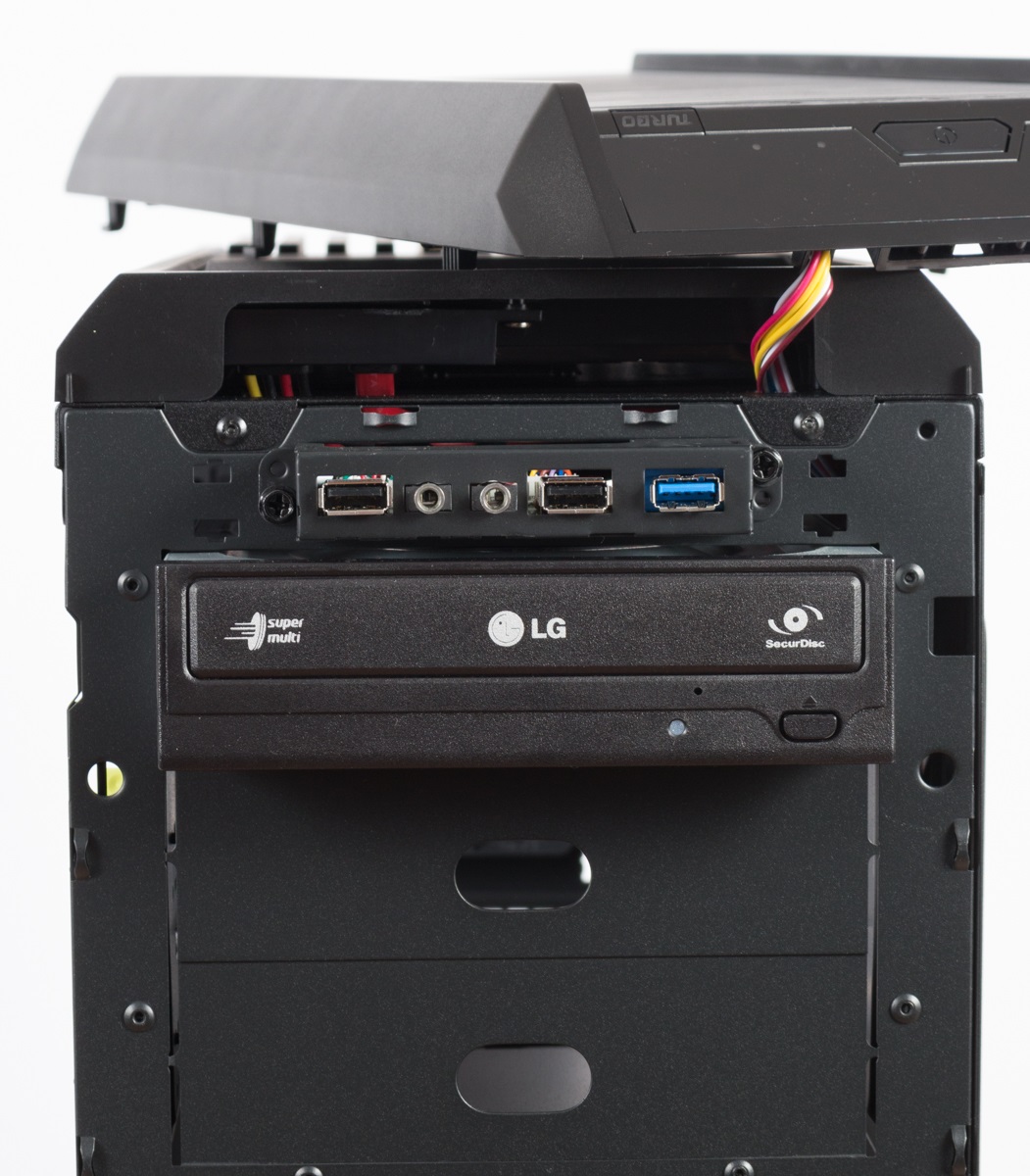

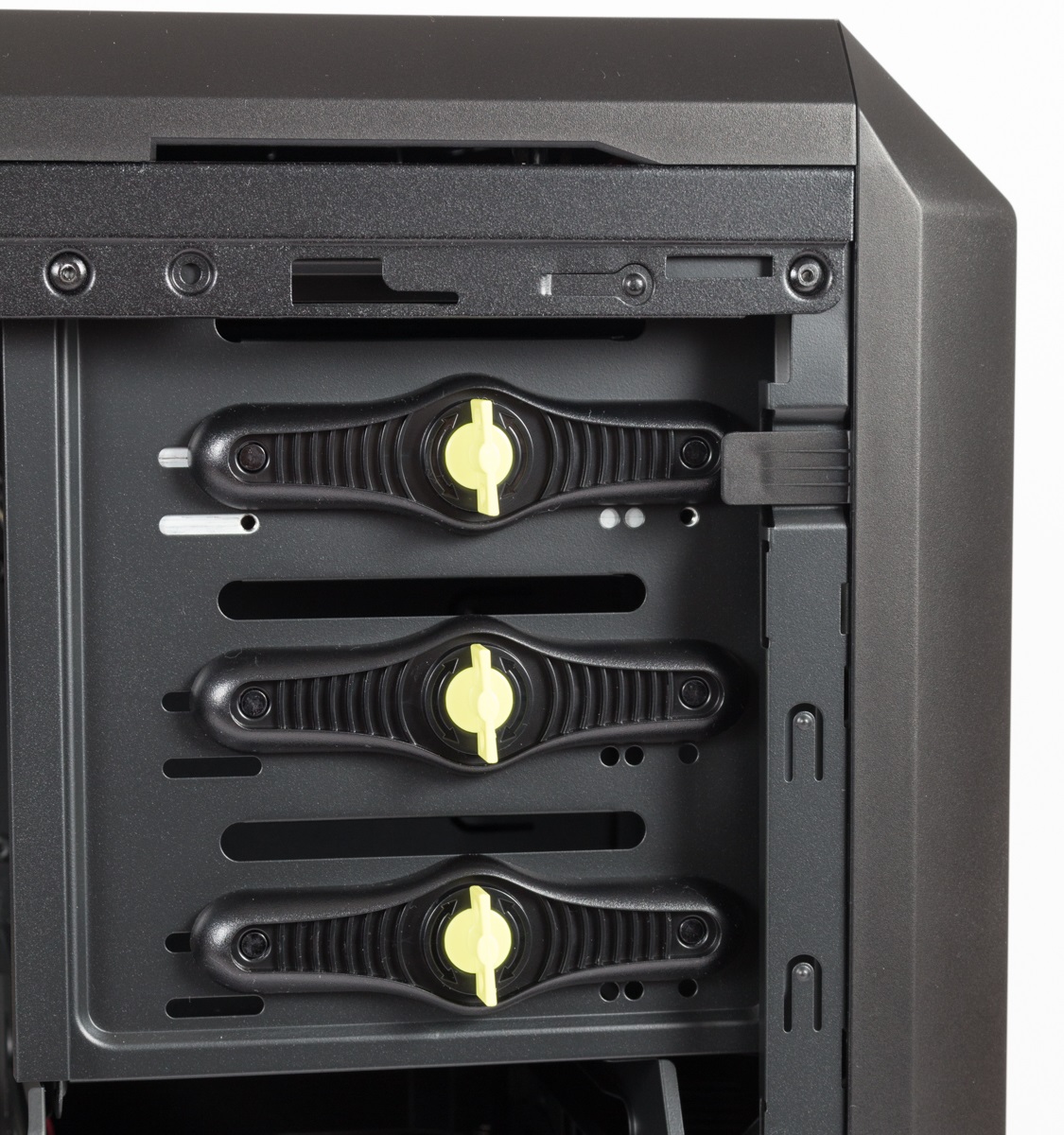

Entfernte Blende	Verbautes Laufwerk	Schnellverschlüsse

Die Löcher neben dem Mainboardschlitten sind groß genug für ein Kabelmanagement, aber leider nicht gummiert. Der Abstand hinter dem Mainboardschlitten ist ebenfalls ausreichend, um auch dickere Kabel verlegen zu können. Ein Loch für den 8-Pin-Stromanschluss des Mainboards im oberen Bereich wurde nicht gelassen und auch im Gehäuse selbst gibt es kaum Platz, um überflüssige Kabel verstecken zu können.

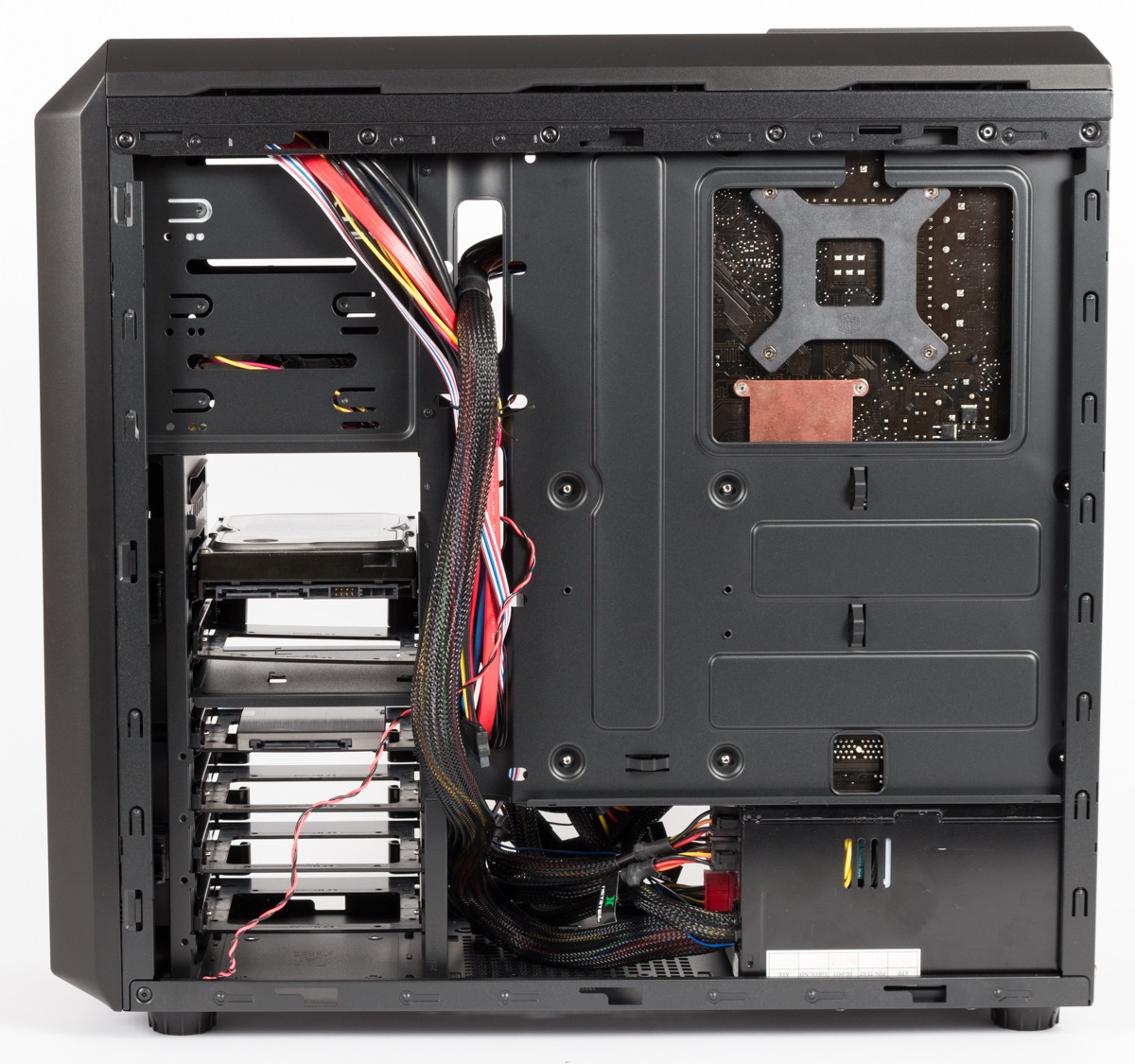

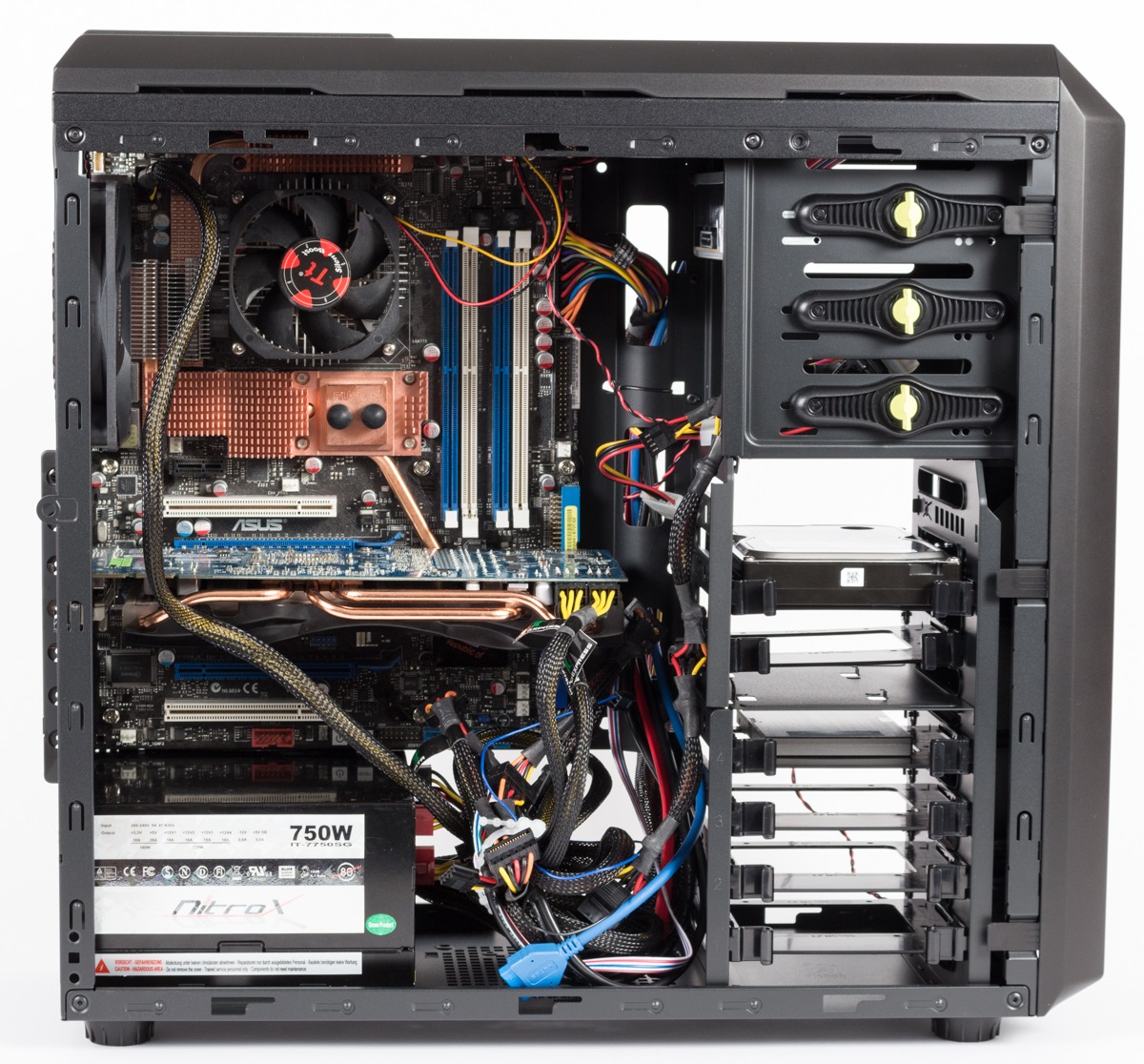

Komplettansicht von vorne	Komplettansicht von hinten
