Skylake: Intel Core i7-6700K - Seite 4

Gigabyte GA-Z170X-Gaming 5

Der zweitgrößte Mainboardhersteller Gigabyte ist mit dem Namenspräfix „Gaming“ schon seit mehreren Core i7 Generationen auf Tour. So wundert es nicht, dass auch in der aktuellen Runde wieder darauf zurückgegriffen wird. Wir haben uns das Gigabyte GA-Z170X-Gaming 5 als mittleren Ausleger der Serie für diesen Test gegriffen. Neben dem Einsteigermodell Gaming 3 werden die größeren Brüder mit Gaming 7 und Gaming G1 betitelt und sind ausstattungstechnisch nach oben hin immer ausführlicher bestückt.
Nachdem Gigabyte das blaue Platinen-Layout aufgegeben hat, setzt das taiwanesische Unternehmen nun ebenfalls auf das Farbschema „black is beautiful“. Die restliche Farbgebung erinnert stark an das Design von ASUS, etwas Besonderes ist es schon lange nicht mehr.

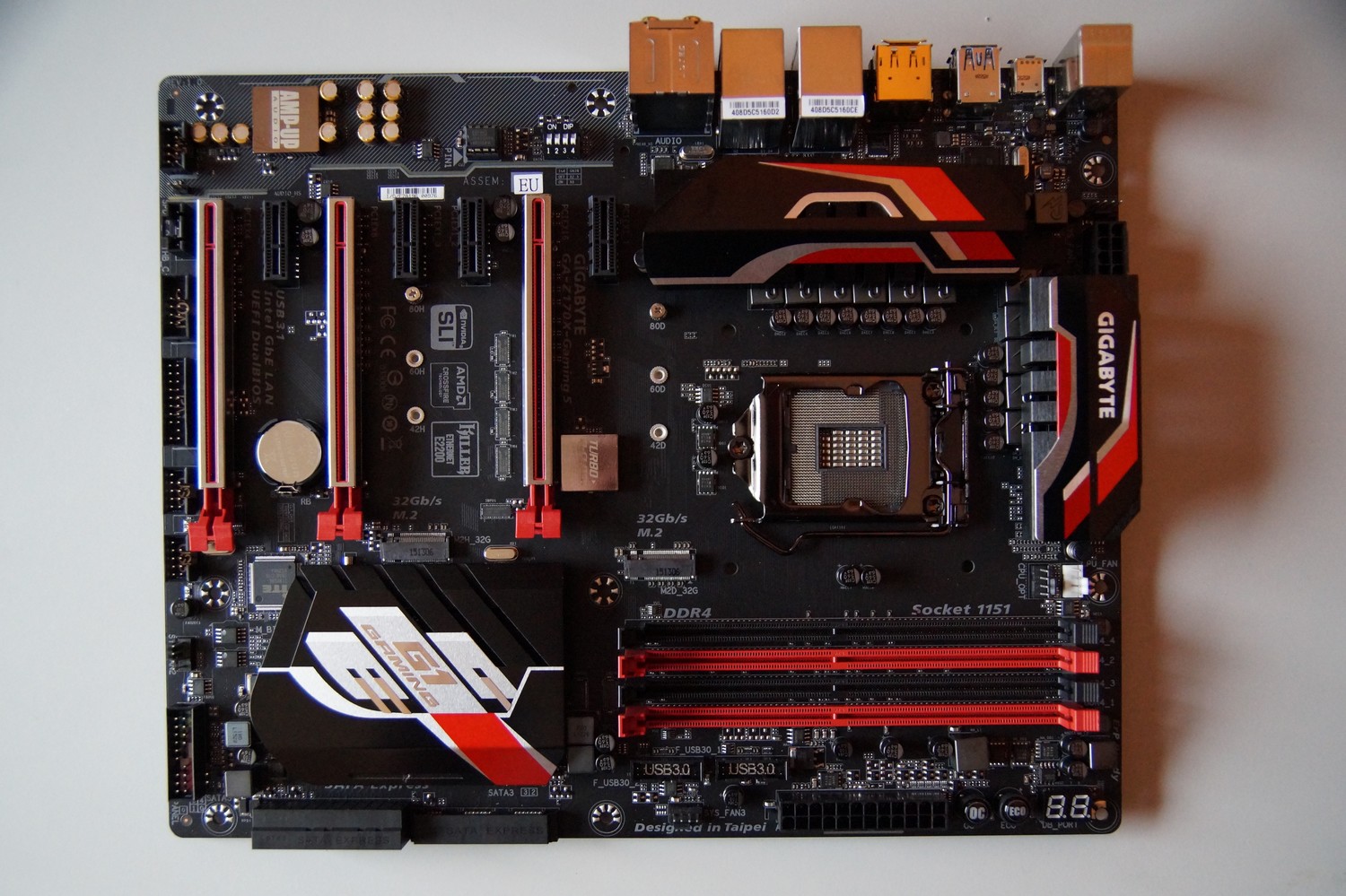

Gigabyte GA-Z170X-Gaming 5

Technisch ausgeklügelt – dies kann nicht nur ASUS. So bietet auch das GA-Z170X-Gaming 5 eine 10-Phase Spannungsversorgung für die CPU. Die Versorgung geschieht über den typischen 8-Pin EPS12V Connector, welcher etwas versteckt neben den Kühler der Spannungswandler sitzt. Erwähnenswert ist auch die “BIOS Diagnostic LED”, welche bei Startproblemen durchaus hilfreich sein kann. Lüfter für den CPU-Kühler können über zwei 4-Pin Anschlüsse angeschlossen werden, für die Belüftung des Gehäuses stehen drei weitere 4-Pin-Anschlüsse zur Verfügung.

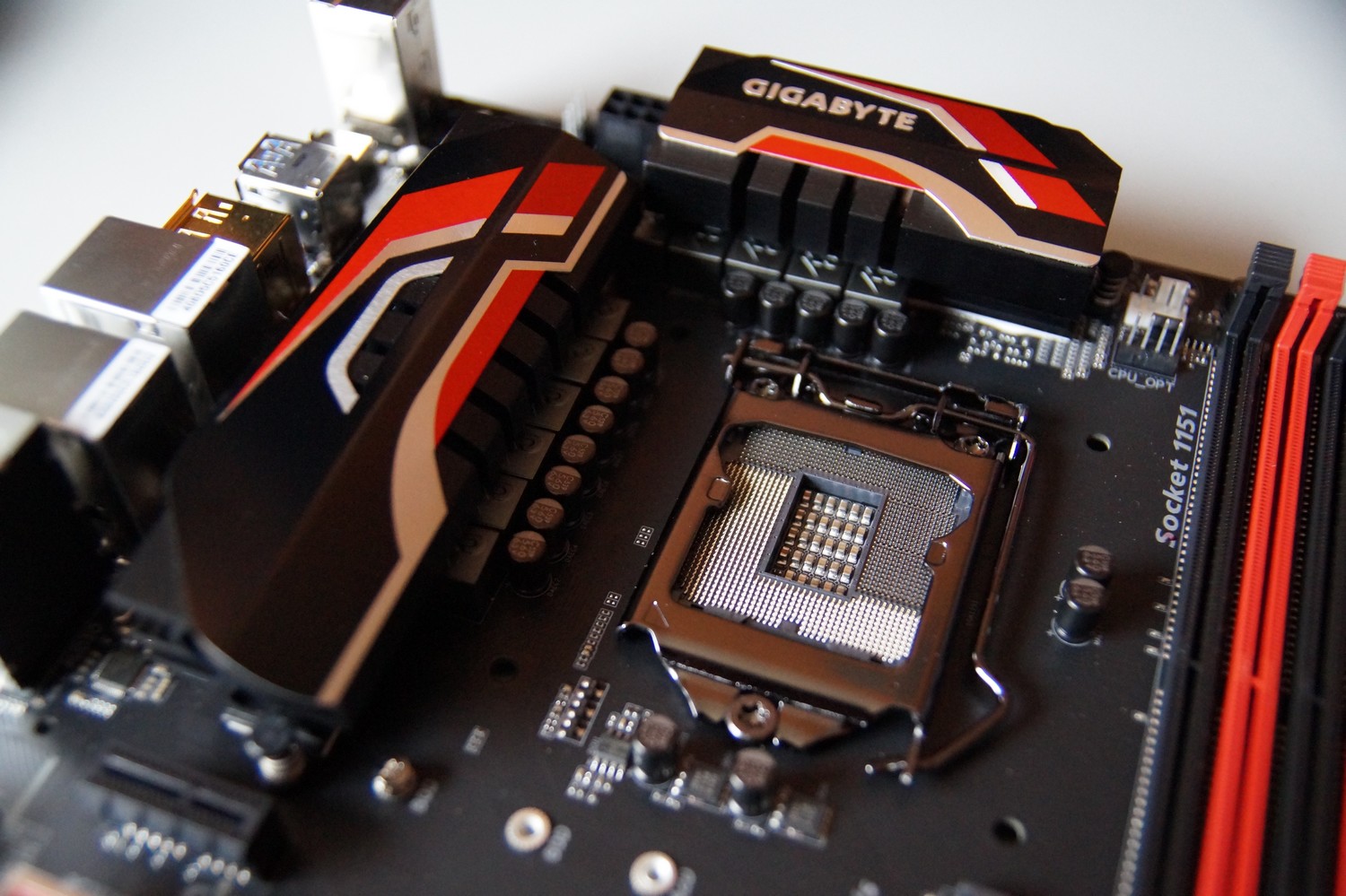

CPU-Sockel und rückwärtige Anschlüsse

Drei PCI Express 3.0 Slots stehen für die Grafikkartenbestückung zur Verfügung. Diese können im Mehrfachbetrieb jedoch aus technischer Sicht nur mit x16, x8 beziehungsweise x4 Lanes angesprochen werden.
Selbstverständlich werden auch Nvidia SLI sowie AMD Crossfire mit zwei Grafikkarten unterstützt, mehr ist aus unserer Sicht nicht sinnvoll. Für Peripherie-Erweiterungskarten stehen noch insgesamt vier PCIe x1 Slots bereit.

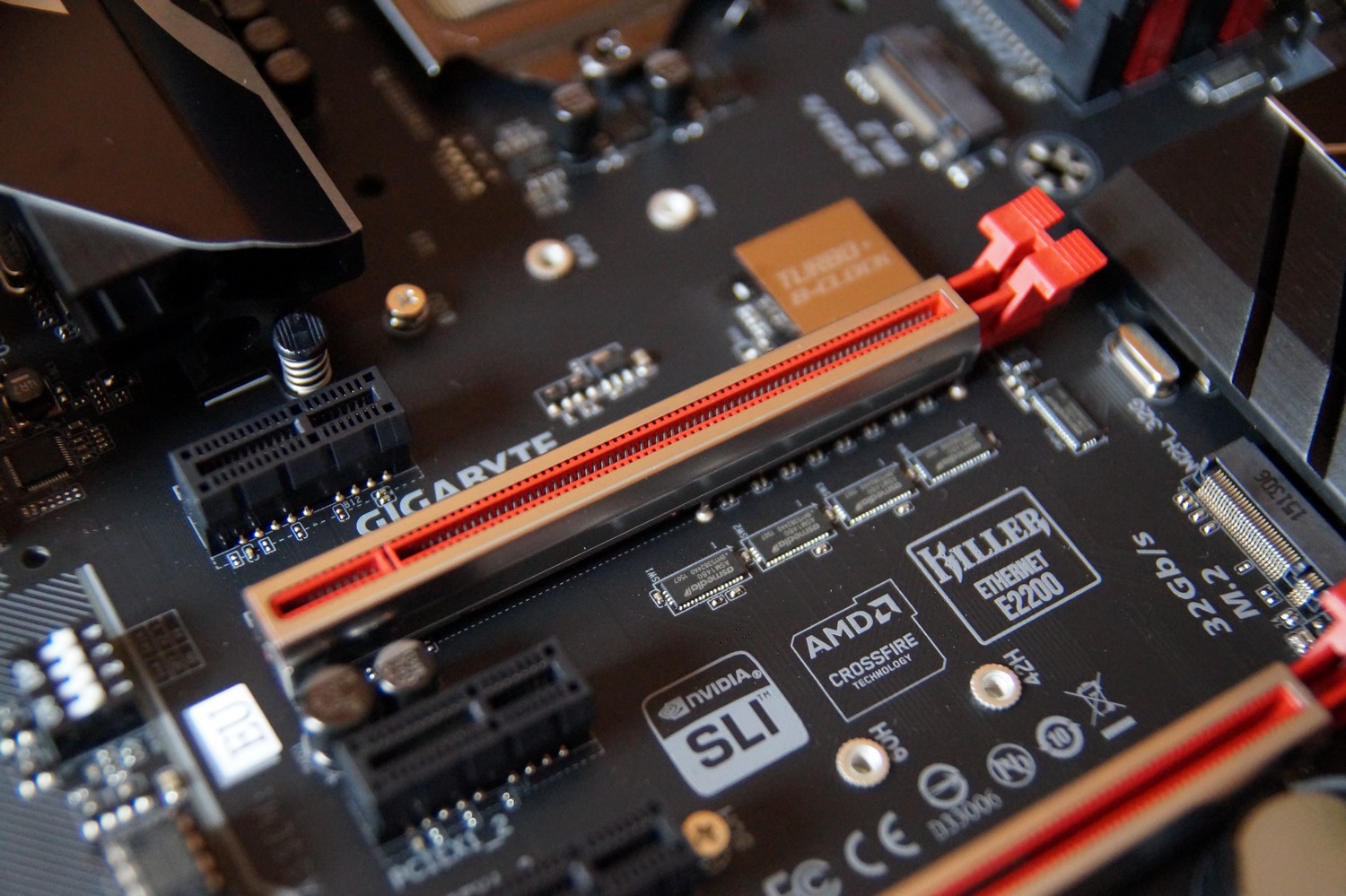

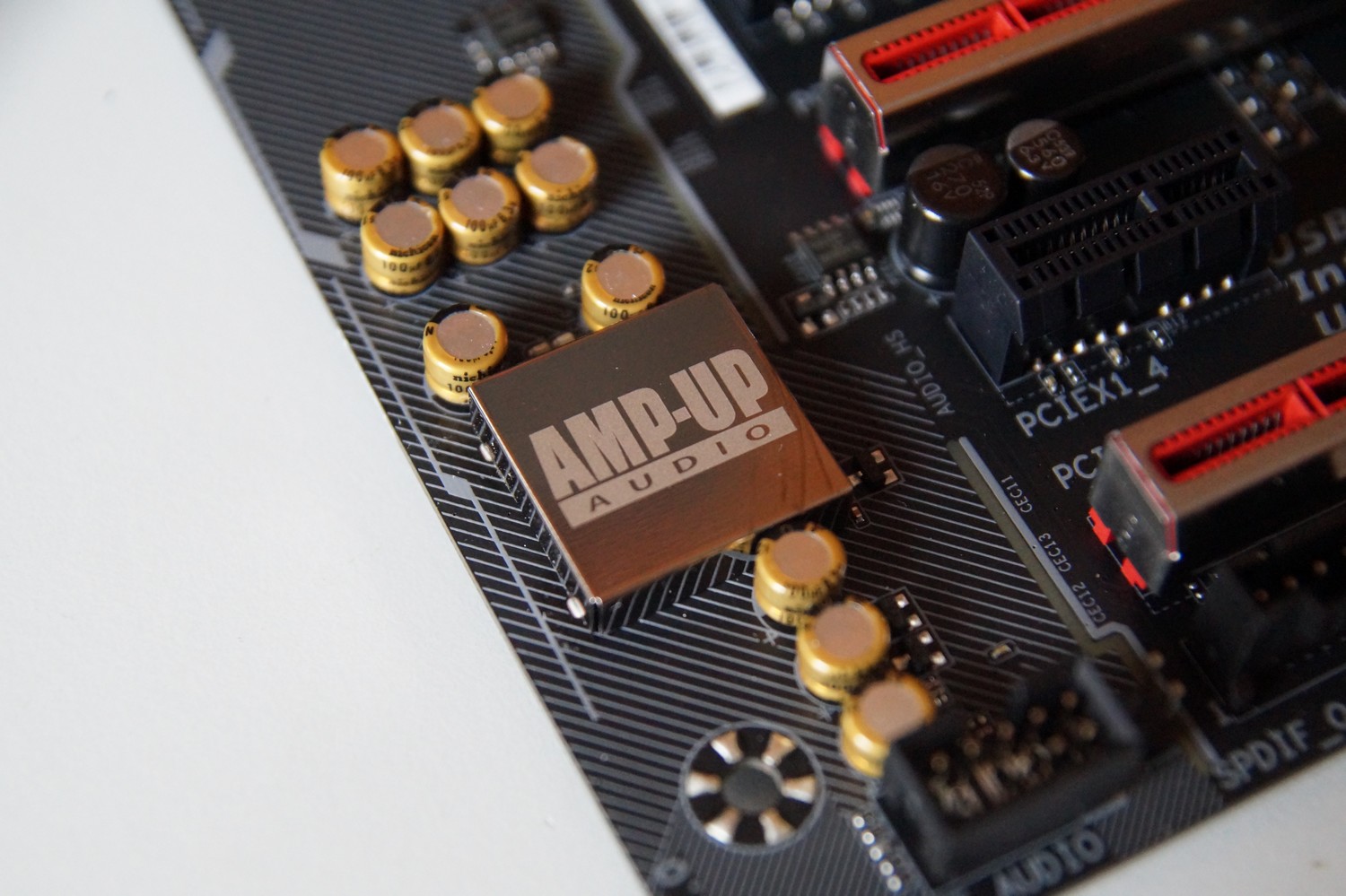

Audiochip und PCIe Steckplätze

Damit auch die Massenspeicher den Anschluss nicht verliert, stehen insgesamt sechs SATA 6 Gbit/s sowie ein eSATA-Port zum Einsatz bereit. Dies hat sich in den vergangenen Jahren zum Standard entwickelt. Da sich mittlerweile auch ein weiterer Standard auf dem Storagemarkt etabliert hat, ist auch auf dem GA-Z170X-Gaming 5 ein M.2 Steckplatz zu finden, welcher wiederum durch eine x4-Lane-Anbindung vom Chipsatz angesteuert wird.

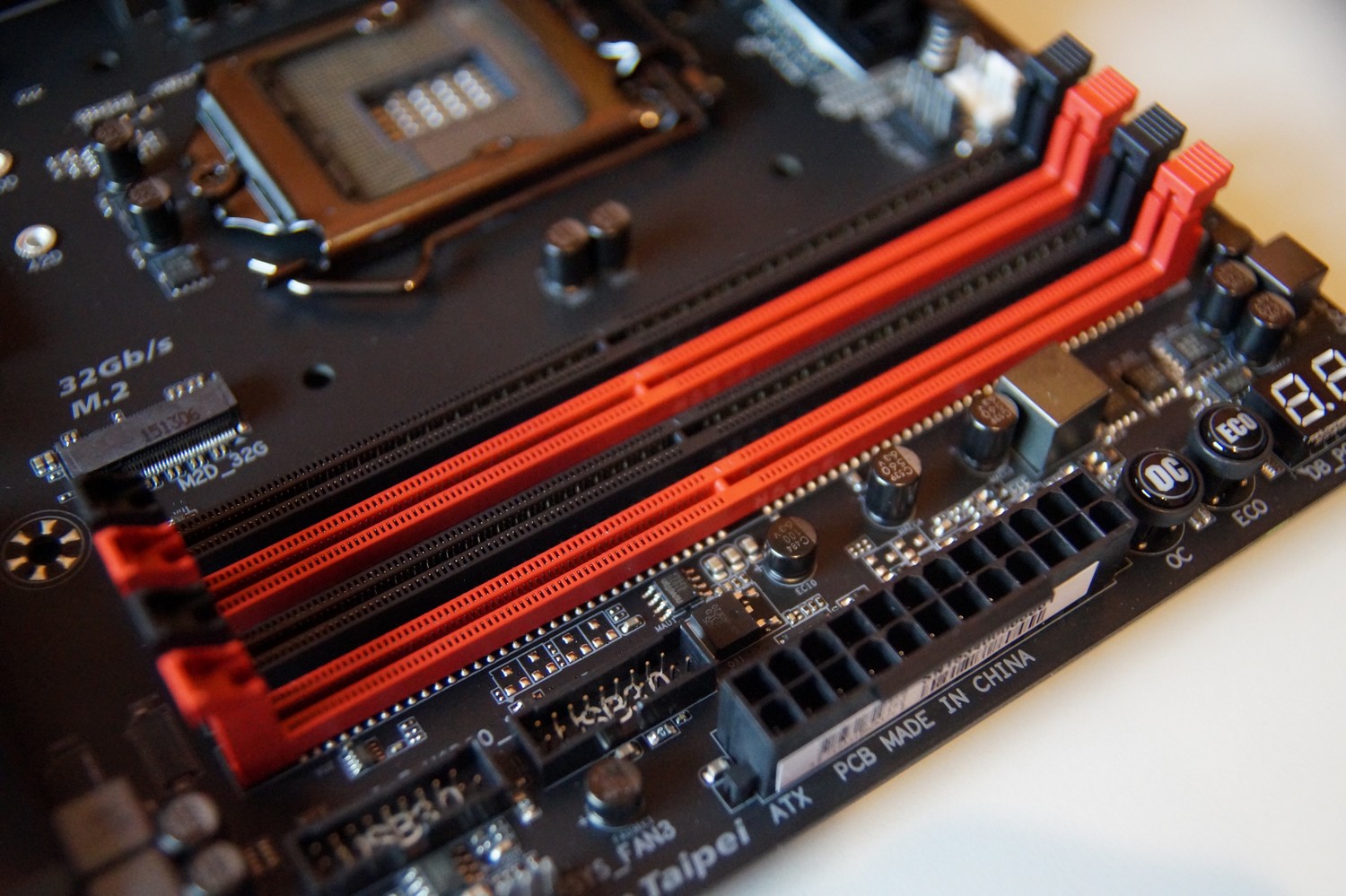

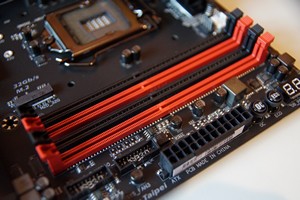

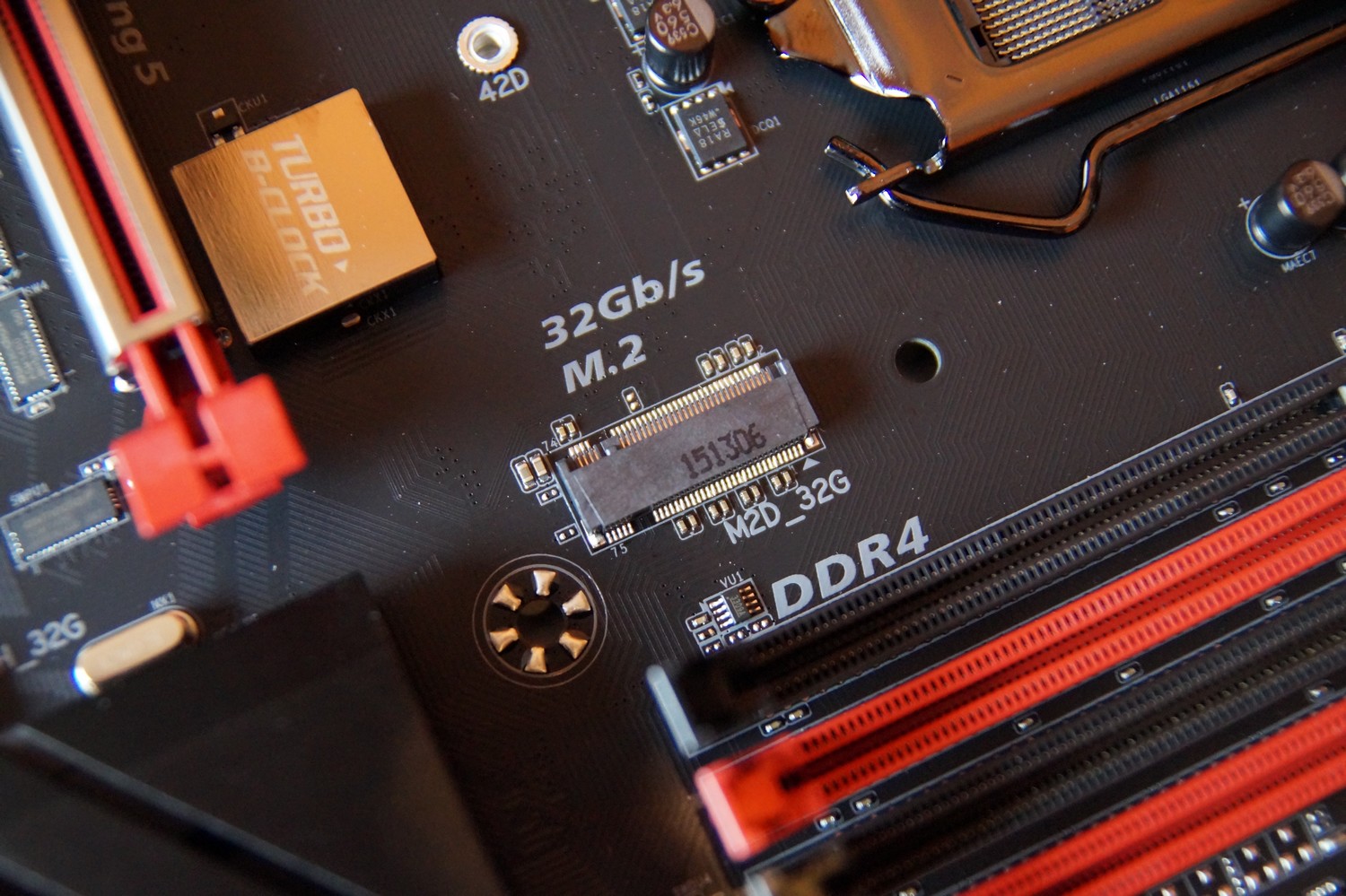

M.2 Steckplatz und DDR4-Steckplätze

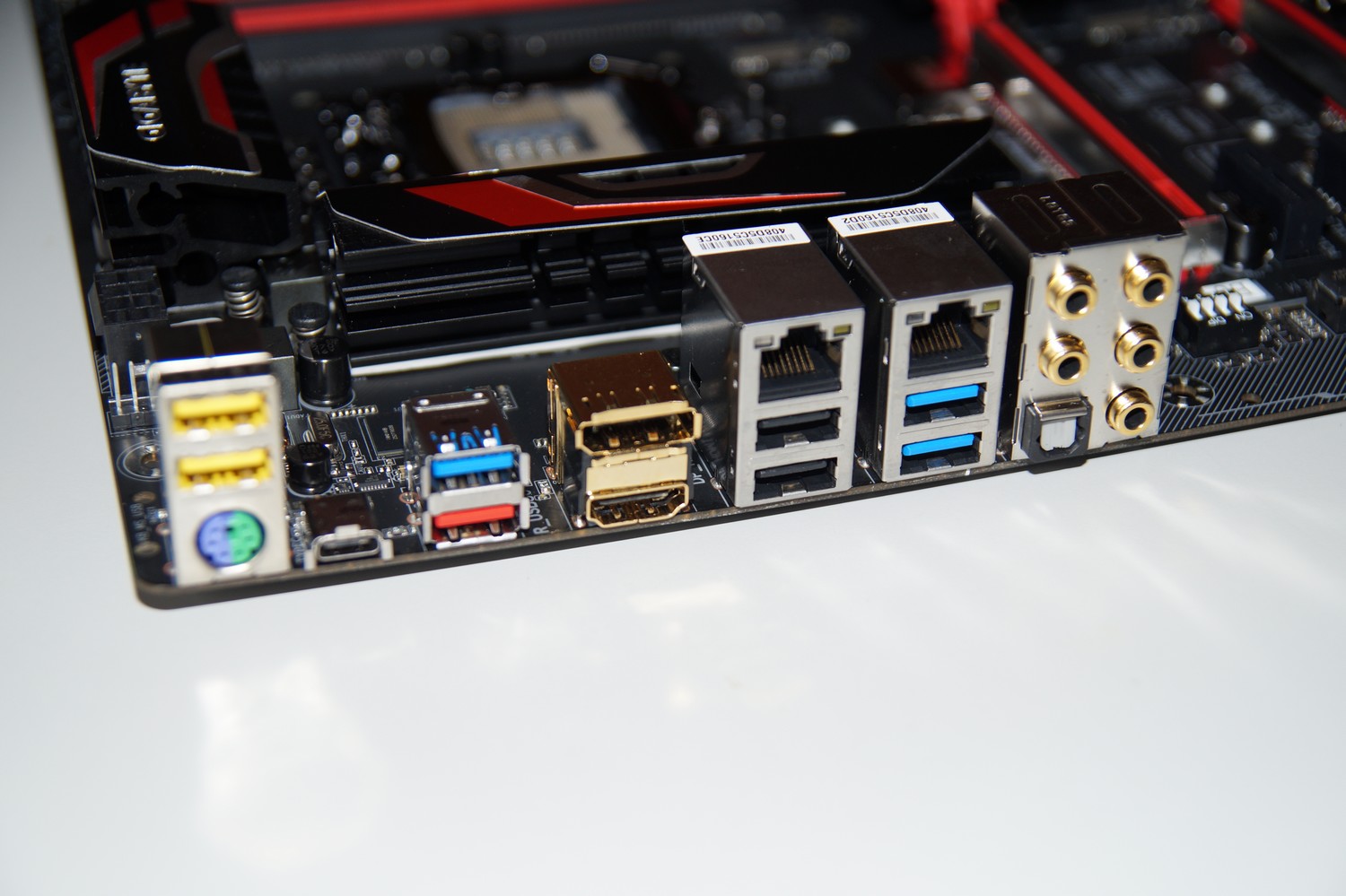

Das I/O-Panel bietet eine große Anzahl von Anschlussmöglichkeiten. So können insgesamt drei USB 3.0, vier USB 2.0 sowie zwei moderne USB 3.1 Ports genutzt werden. Wie beim ASUS Mainboard setzt Gigabyte ebenfalls auf einen ALC1142 Sound-Chip, welcher neben den obligatorischen Klinkenbuchsen auch einen optischen Ausgang bietet.

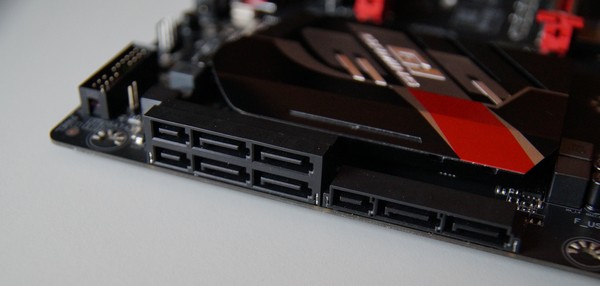

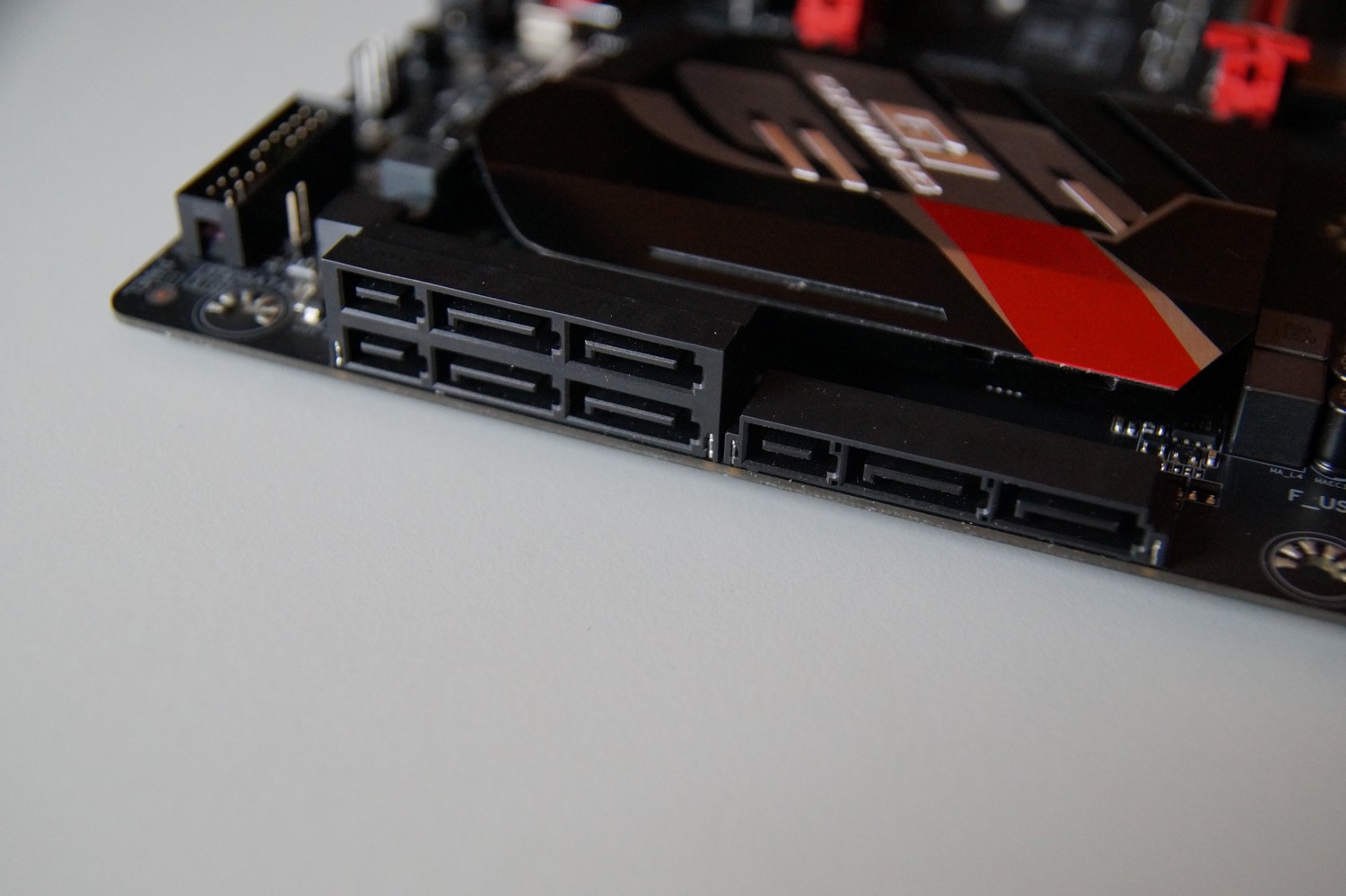

SATA-Anschlüsse

Ein klares Bild geben auch die Ports für die interne HD530 Grafikeinheit ab. So kann auf dem I/O-Shield zwischen einem HDMI 1.4, einem DisplayPort 1.2, einem VGA- sowie dem obligatorischen DVI-Ausgang gewählt werde. Die Auswahl ist also groß und jeder sollte zu seinem Anzeigegerät den richtigen Zugang finden.
