A Conto NoiseControl Silverado Klassik II - Seite 5

EWMS Regelung

Merkmale:

• stufenlose Regelung der Spannung von 6 – 12 Volt
• laststabilisiert
• Anlaufsicherung auch bei 6V
• intelligente Tachoauswertung über BIOS und Weiterleitung
• Tachosignalverdoppelung (Jumper) zur Vermeidung von Fehlalarm (2 Lüfterbetrieb)
• maximal 5 Watt ungekühlt, 10 Watt im Luftstrom montiert
• magnethaftende Montage
• Maße 40 x 38 x 20 mm

Die Montage der Lüfterweiche ist mittels farbiger Anschlussstecker selbsterklärend. Eine umfängliche Bedienungsanleitung in Wort und Bild stellt selbst den ungeübten Anwender vor keine schwerwiegenden Aufgaben.
Maximal können 2 Lüfter mit Molexstecker verwendet werden und mittels Jumper das Tachosignal verdoppelt werden, um Fehlauslesungen bzw. je nach Mainboard keinen Alarm auszulösen. Zusätzliche Anschlusskabel sind im Lieferumfang beinhaltet.

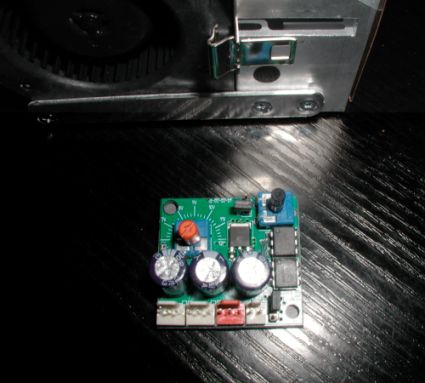

A Conto EWMS Lüfterregelung – stufenloser Poti von 6-12V (rot)



Für die ganz Genauen: rechts oben Trimmpoti zur Feinjustage mit Stellstift

Die sauber verarbeitete Platine verfügt über einen drehbaren Potenziometer, welcher stufenlos von 6-12V eingestellt werden kann. Zusätzlich befindet sich ein versiegelter Trimmpoti auf der Platine. Echte Profis können mit einem Multimeter die werksseitige Grundabstimmung prüfen bzw. die Grundjustage mittels eines beigelegten Stellstift ggf. korrigieren bzw. exakt fein abstimmen.
Mittels des aufgebrachten, magnetisch haftenden Platinen-Pads kann die Regelung an oder in Stahlblech-Gehäusen individuell befestigt werden. Zusätzlich befinden sich zur Schraubmontage zwei Befestigungsbohrungen in der Platine.
Zur Temperaturmessung verwendeten wir allerdings den PC-Cooling Fancontroller, um im Vergleich zu den anderen getesteten Kandidaten eine identische Ausgangsbasis zu erhalten.
So viel sei allerdings versprochen: die EWMS Steuerung arbeitet in allen Einstellungen ohne Fehl und Tadel.
