Scythe Shogun Heatlane Hybridkühler - Seite 4

Abit AV8 Pro Montage

Die umfänglich vernickelten Montagebeilagen machen die jeweilige Zuordnung erst einmal etwas unübersichtlich. Die jeweiligen Anleitungen helfen zwar ein wenig, aber intuitives Zusammenstellen fällt auch dem geübten Anwender nicht ganz so einfach. Laien mögen sich da vor gewisse Probleme gestellt sehen. Hat man die jeweiligen Bauteile für die jeweilige Montage-Plattform zugeordnet, ist die Vormontage relativ einfach erledigt, auch wenn sich dies etwas zeitintensiver als bei anderen Kandidaten gestaltet.

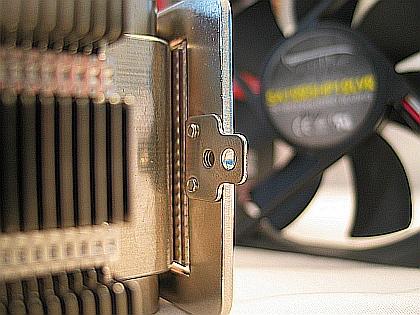

AMD64 Haltewinkel an der Montage-Grundplatte



Zusammenstellung des Montagematerials gleicht einem Mini-Puzzle

Nachdem die Grundplatte mit vier Schrauben montiert ist, werden die zwei AMD64-spezifischen Haltewinkel angeschraubt. Natürlich geht das auch in umgekehrter Reihenfolge. Damit steht dem Aufbau auf der CPU erst einmal nichts mehr im Wege.

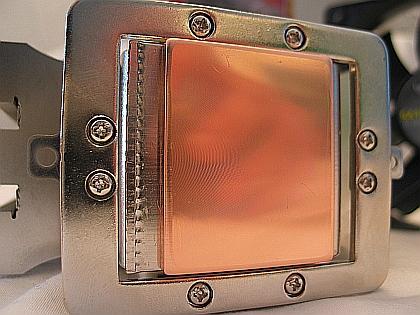

Verschraubung der Grundhalterung mit 4 Schrauben



AMD 2-Punkt Haltewinkel werden mittels je 2 Schrauben befestigt

Die sogenannte kreuzartige Backplane wird von hinten anstelle der bereits vorher zu entfernenden Serienaufnahmen befestigt. Zur Fixierung ist eine selbstklebende Folie an der Scythe Backplane aufgebracht. Somit entfällt ein lästiges Halten dieser, bevor der Kühler an sich daran verschraubt werden kann.

AMD64 Halterung mittels 2-Punkt Schraubaufnahme

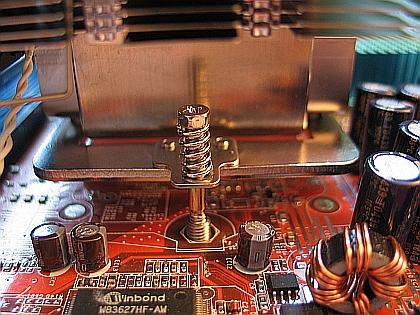

Verschraubung bis zum Anschlag – Feder-gestützter Anpressdruck
