Montage & Kompatibilität

Dem Anwender bleibt leider auch beim SilverStone NT06 grundsätzlich der Ausbau des Mainboards nicht erspart. Dies gilt auch hier übergreifend für alle CPU-Sockel. Im Falle des AMD64 Aufbaus musste das bereits vorinstallierte, verschraubte Retention Modul entfernt werden. Das ist selbsterklärend für jedermann und leicht verständlich gelöst. Eine ordentliche Installationsanleitung unterstützt die Montagevorhaben – falls benötigt – zusätzlich. Federrändelschrauben sorgen für einen möglichst gleichmäßigen Anpressdruck: Schrauben ansetzen und gleichmäßig handfest anziehen. Allerdings ist diese Schraubmontage etwas fummelig und mit einigen Verrenkungen des Handgelenks verbunden. Eine nicht gerade optimale Montagelösung.

Etwas aufwendige, fummelige Montage



Mainboard-Ausbau allgemein unumgänglich

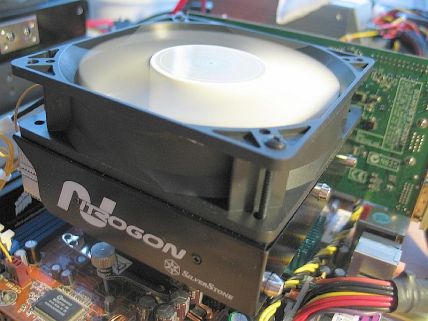

Im Rahmen der Kompatibilität mit der verbauten Peripherie mussten – wie beim Verax Square auch – Inkompatibilitäten festgestellt werden. Diese betreffen in der Hauptsache entsprechende Grafikkartenkühler. Gegebenenfalls ist je nach Ausrichtung auf dem Mainboardsockel auch bei den Heatpipe-Schlangen eine Inkompatibilität – ggf. mit den Kondensatoren um den Sockelbereich – gegeben. Im Falle des Testmainboards Abit AV8 mussten die Heatpipes zu den RAM-Slots hin ausgerichtet sein. Bei dieser Ausrichtung liegt der Lüfter mit Lamellenaufbau direkt über den hitzigen elektronischen Bauteilen, samt Northbridge-Kühler. Beim CPU-Sockel des Testmainboards ist eine horizontale Heatpipe-Lage vorgegeben. Bei derartiger Sockelausrichtung ist es im Rahmen der optimalen Kühlleistung egal, wie der Kühler montiert wird. Vorraussetzung ist, dass wie bereits benannt keine Berührungspunkte mit den Kondensatoren erfolgen. Bei Mainboardsockeln mit vertikaler Ausrichtung ist bei der Montage darauf zu achten, dass die Endspitzen der Heatpipes nach oben – also zum Netzteil hin – ausgerichtet sind. Demnach liegen die Heatpipe-Schlangen zur Grafikkarte hin. In diesem Bereich ist in der Regel keine Inkompatibilität verursachende Peripherie verbaut.
