Thermaltake Orchestra – externe Passiv-Wakü - Seite 3

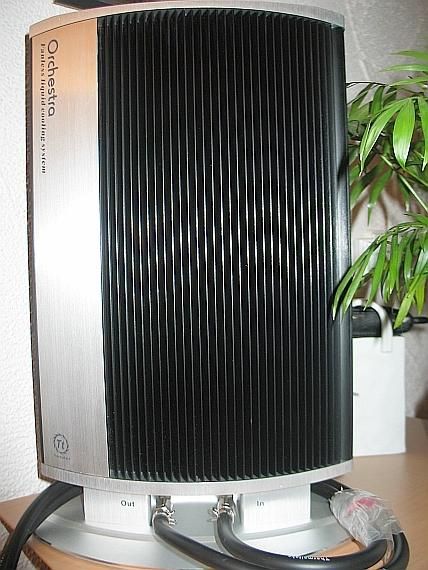

Orchestra Radiator

Das Thermaltake Orchestra Passivwasserkühlsystem ist teils ähnlich wie das bereits vor geraumer Zeit getestete Zalman System aufgebaut. Hat Thermaltake bislang immer wieder eine Konstellation in Verbindung mit hörbaren Lüftern gewählt, zeigt die Orchestra Station eine gänzlich auf Passivbetrieb ausgerichtete Philosophie auf. Entgegen dem Zalman R1 Hohlmantel-Radiator verfügt das TT Modell über ein Zweifach-Kühlkammer-Prinzip mit interner Überlauffunktion.

Zweifach-Kühlkammerprinzip…



mit interner Überlauffunktion

Über eine interne, mittig eingearbeitete Kühlkammer wird das warme Wasser durchgepumpt und läuft über einen dortigen, am oberen Ende eingeschraubten Überlaufflansch in die kühlere äußere Radiatorkammer.
Mittels enormer Kühloberfläche und den eingearbeiteten massiven Aluminiumlamellen wird das Wasser dort jeweils aufgrund der kühleren Radiatorwände in Verbindung mit der vorherrschenden Umgebungs- Temperatur abgekühlt. Das somit kühlere Wasser tritt am Out-Anschluss aus und zirkuliert dauerhaft im geschlossenen Kühlkreislauf.

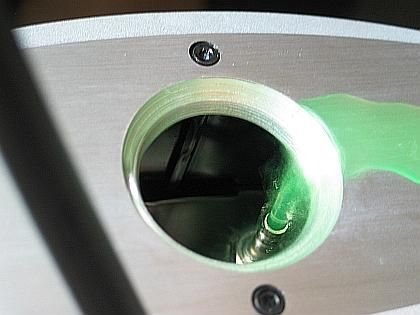

Interne Kühlkammer mit Überlaufflansch



Die Verteilung des warmen Wassers erfolgt rundum an alle Außenwände
