ECS – Layout und BIOS

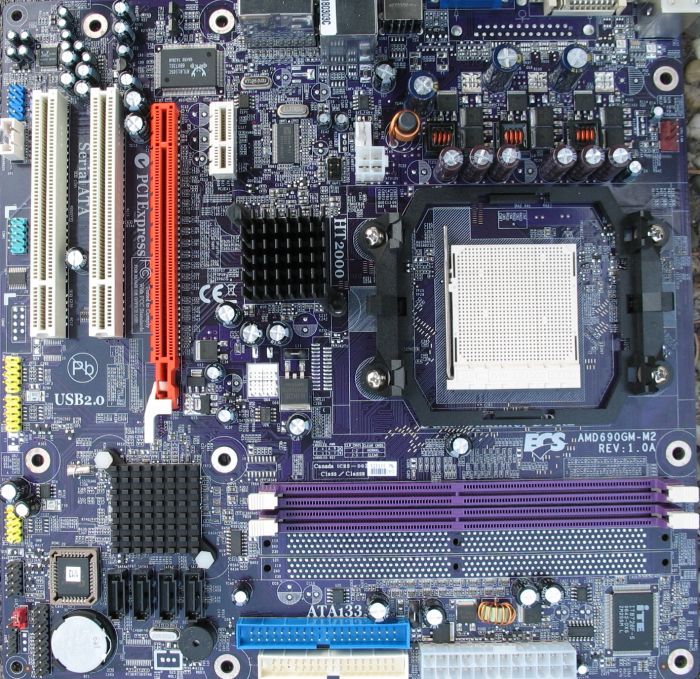

Layout
Gemessen am kleinen Formfaktor bietet das ECS-Board ein recht gelungenes Layout, allenfalls der 4-Pin-Stromanschluss hätte ein wenig weiter außen liegen können. Bei längeren Grafikkarten muss man mit Schwierigkeiten beim Einstecken der SATA-Kabel rechnen. Nicht gefallen haben uns die Gehäuseanschlüsse, deren Belegung man nur mit Hilfe des Handbuchs bestimmen kann. Gekühlt werden North- und Southbridge mit relativ kleinen Passivkühlkörpern.

BIOS
Das BIOS erfüllt seinen Zweck und bietet die wichtigsten Einstellungsmöglichkeiten, mehr jedoch auch nicht. User, welche vorhaben, die Platine zu übertakten, werden hier wenig Freude finden.

Overclocking-Features des ECS AMD690GM-M2
FSB	200 – 232 MHz
CPU Multi	5 – 12
PCI Express Takt	N/A
VCore	1,1 – 1,4 Volt
RAM Spannung	+0,05 – +0,15 Volt
Sonstiges	N/A
