MSI 890FXA-GD70 Mainboard - Seite 4

BIOS

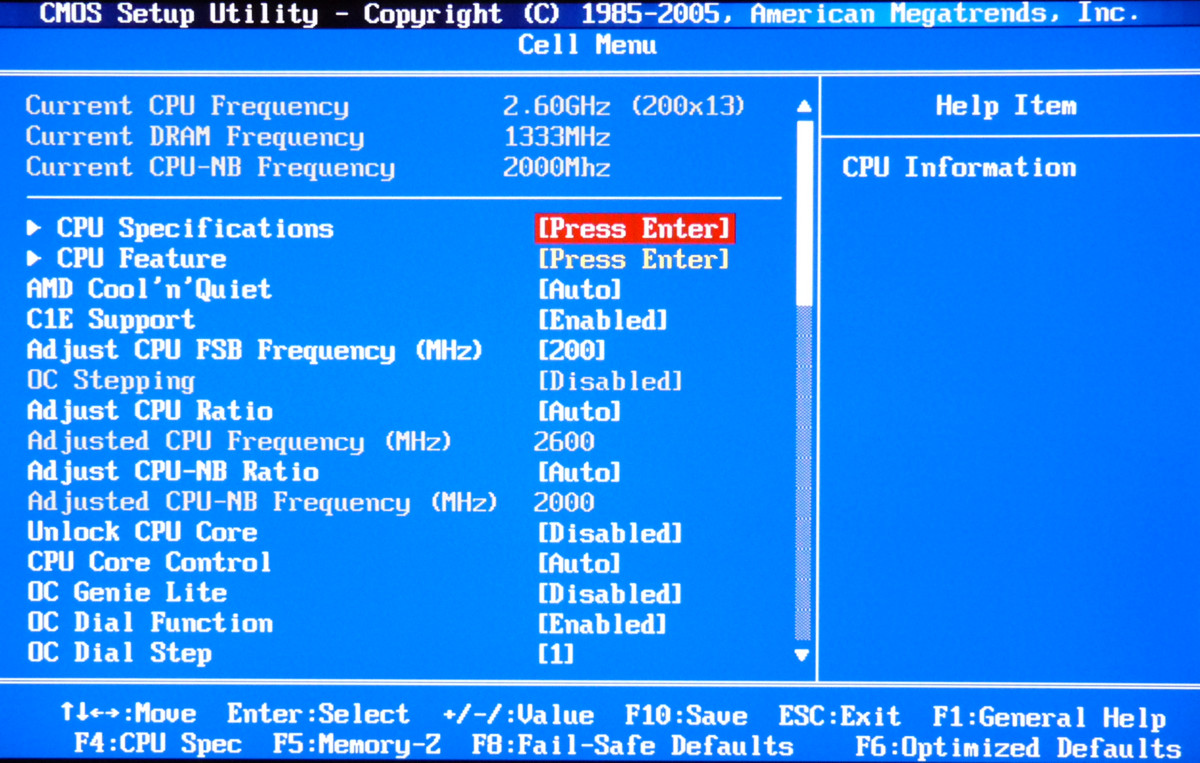

Das AMI-BIOS des MSI MSI 890FXA-GD70 ist sinnvoll strukturiert. Profile können auf sechs Speicherplätzen angelegt werden und sind im Menü „Overclocking Profile“ zu finden. Die OC-Einstellungen sind dagegen im „Cell-Menü“ untergebracht.

Einen Bug haben wir jedoch gefunden: Sind die beiden Onboard-LAN-Controller deaktiviert, kann Windows Vista nicht mehr gebootet werden.

Die Spannungen haben bei einer Variable meist verschiedene Raster, in denen die Werte verstellt werden können. Angegeben wird die Schrittweite im „grünen“ Bereich, sprich: bei den alltagstauglichen Einstellungen. Standardwerte werden angezeigt, insofern diese nicht von der CPU abhängig sind. Aktuelle Messwerte sind dagegen nicht bei den jeweiligen Einstellungen zu finden.

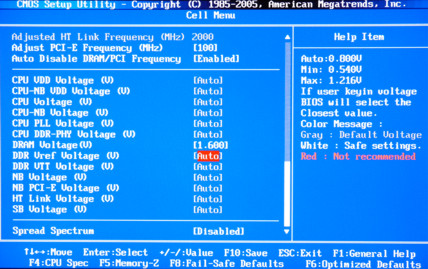

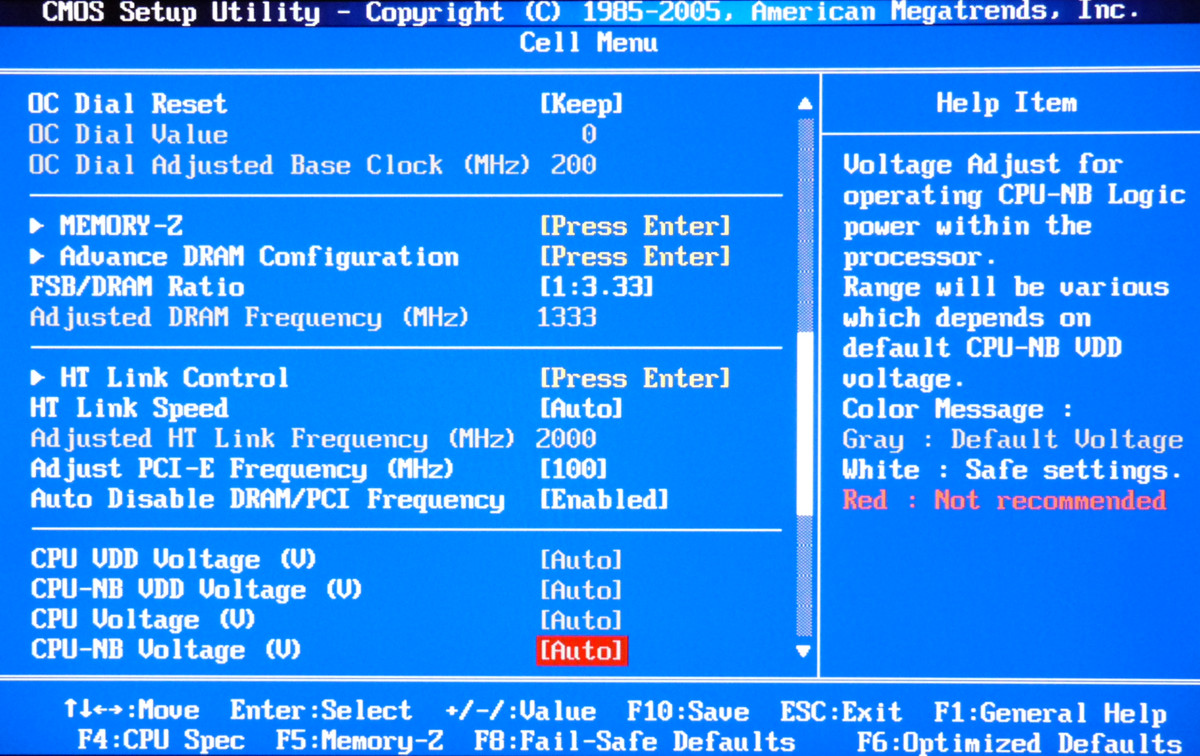

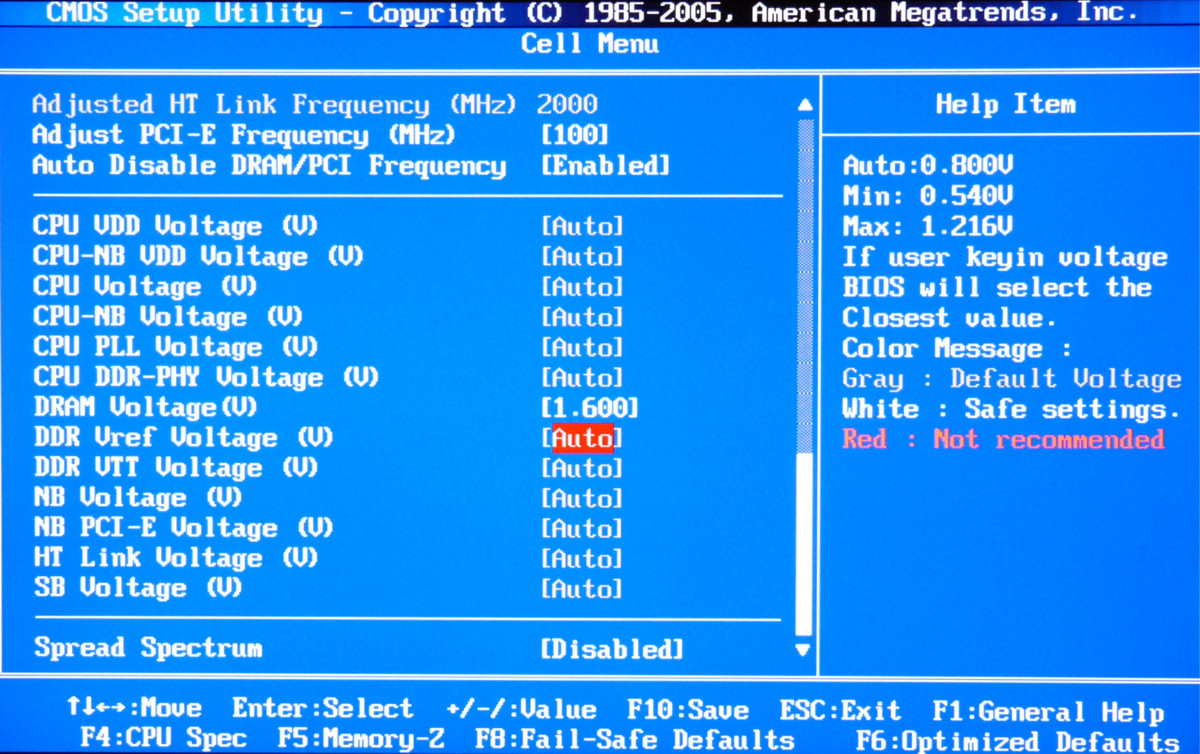

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage Offset	0.631 – 2.246 Volt in 0.001V-Schritten
DDR3 Voltage	0.978 – 2.485 Volt in 0.008V-Schritten
CPU VDD Voltage	1.100 – 1.250 Volt in 0.0125V-Schritten
CPU/NB Voltage	0.880 – 1.830 Volt in 0.001V-Schritten
CPU/NB VDD Voltage	1.100 – 1.250 Volt in 0.0125V-Schritten
CPU PLL Voltage	1.702 – 3.132 Volt in 0.010V-Schritten
CPU DDR-PHY Voltage	0.700 – 1.830 Volt in 0.010V-Schritten
DDR Vref Voltage	0.540 – 1.216 Volt in 0.026V-Schritten
DDR VTT Voltage	0.540 – 1.216 Volt in 0.026V-Schritten
HT Voltage	0.800 – 1.830 Volt in 0.010V-Schritten
NB Voltage	0.884 – 1.393 Volt in 0.005V-Schritten
NB PCIe Voltage	1.136 – 3.974 Volt in 0.034V-Schritten
SB Voltage	0.950 – 1.580 Volt in 0.030V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenztakt	190 – 690 MHz
CPU-Multiplikator	4x – 13x (Phenom II X4 810) in 1er-Schritten
Speichertakt	DDR3-800/1066/1333/1600
CPU/NB Frequenz	7x – 10x Referenztakt
HyperTransport-Link	200 MHz – 2.0 GHz in 200-MHz-Schritten
PCI Express Takt	90 – 190 MHz
