Einbau

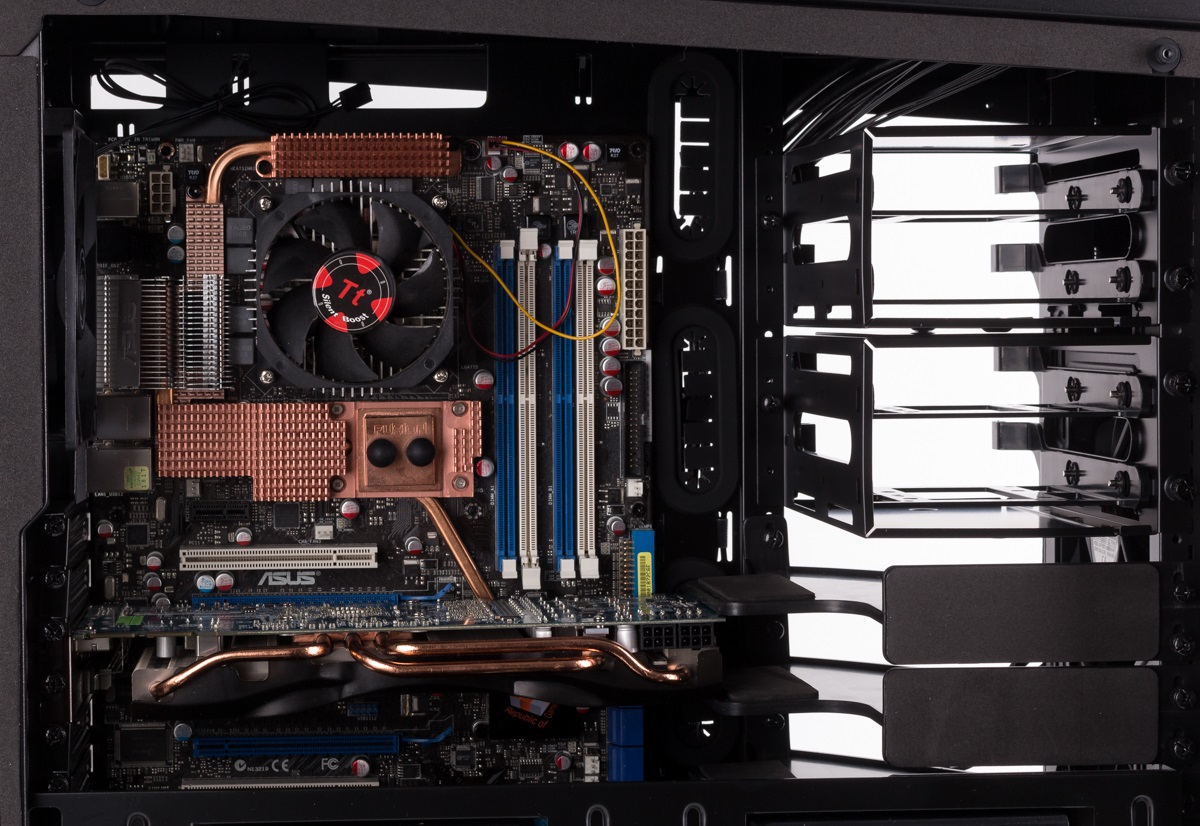

Die Abstandhalter sind im BitFenix Shogun bereits vorinstalliert, so dass der Einbau des Mainboards kein Problem war. Größere E-ATX Boards können nach einem Umbau ebenfalls verbaut werden. Ein CPU-Kühler darf 17,5 Zentimeter hoch sein.

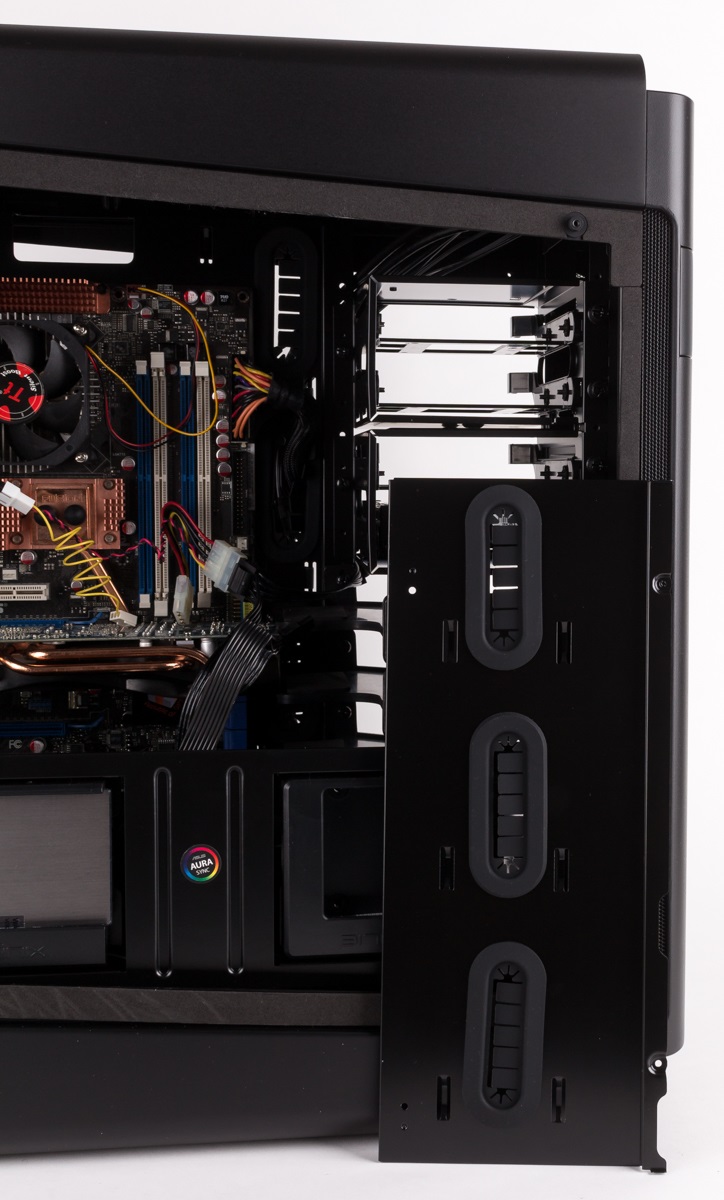

Für den Einbau von E-ATX Mainboards müssen die Käfige auf der rechten Seite entfernt und die mitgelieferte Halterung montiert werden. Dass diese Option angeboten wird, ist grundsätzlich positiv. Ob sie in der Praxis oft genutzt wird, darf eher bezweifelt werden. Anwender von diesen großen Mainboard setzen nämlich in der Regel auch mehrere Festplatten ein, welche durch den Ausbau der Käfige nicht mehr im Gehäuse installiert werden können.

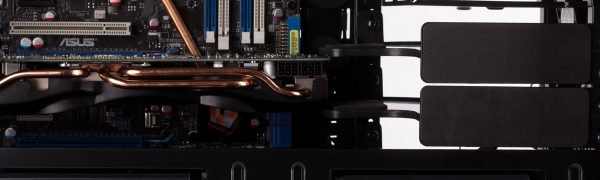

Auf der rechten Seite gibt es Halterungen, die schwere Grafikkarten unterstützen. Diese können alternativ auch entfernt werden – genau wie alle anderen Einbauten in dem Gehäuse. Verbaubar sind Grafikkarten mit einer Länge von bis zu 41 Zentimetern.

3,5″-Festplatten werden in die Halterungen der Käfige geklemmt, SSDs dagegen verschraubt. Die Halterung wird anschließend wieder zurück in den Käfig geschoben. In diesem Bereich gibt es sechs Plätze.

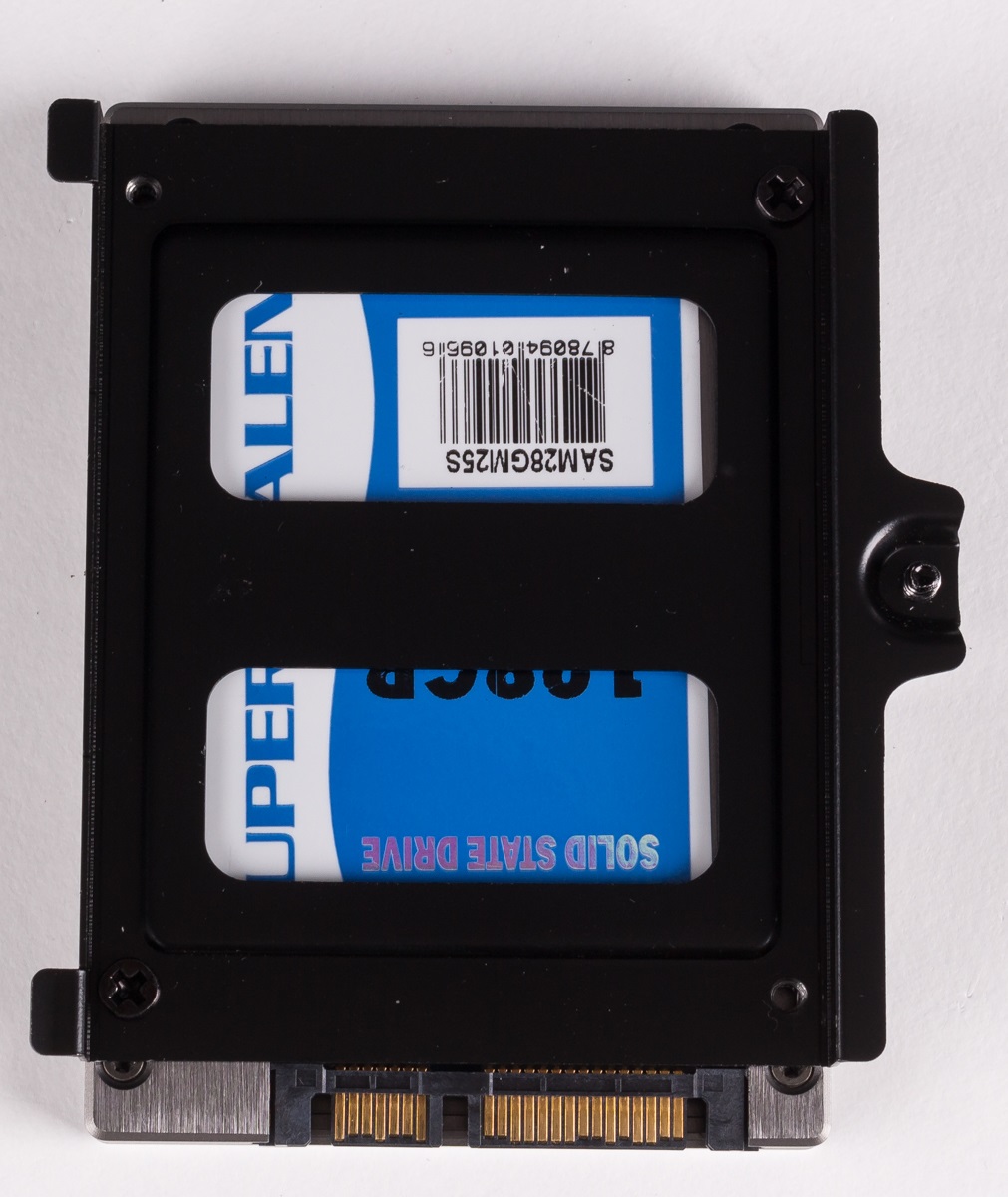

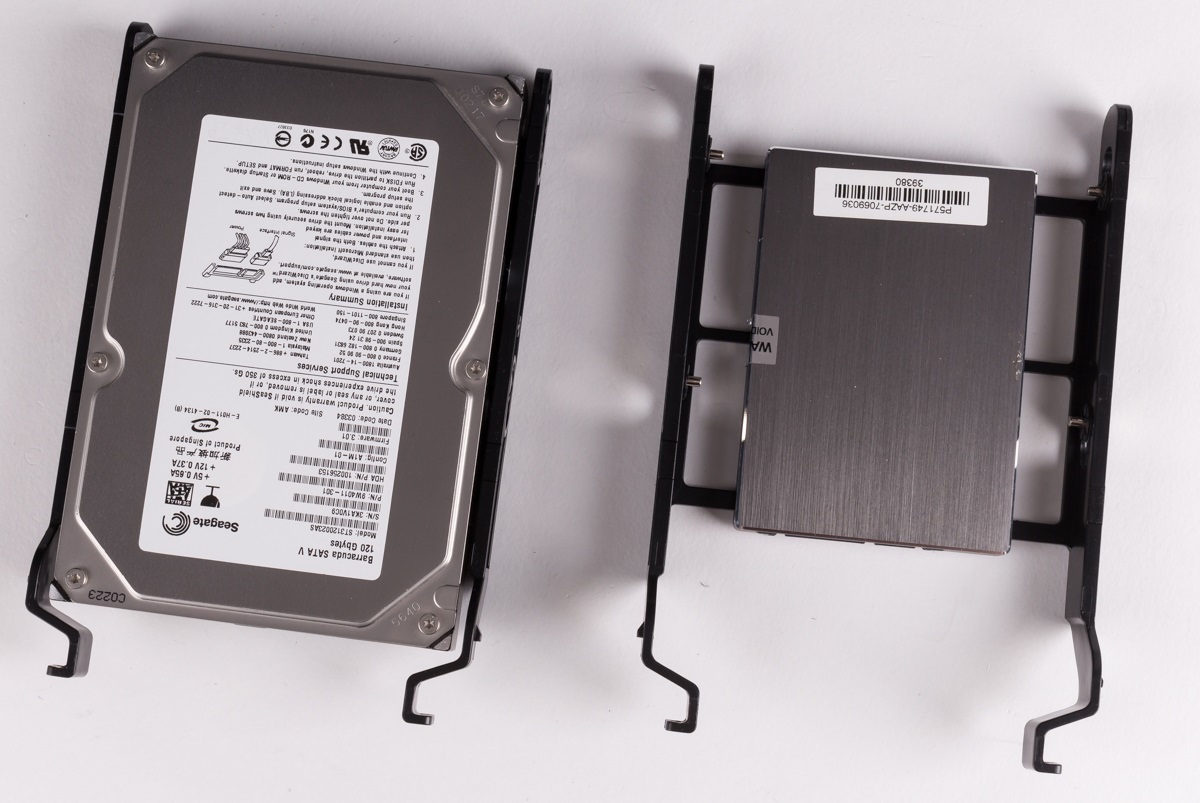

Festplatte und SSD in der Halterung

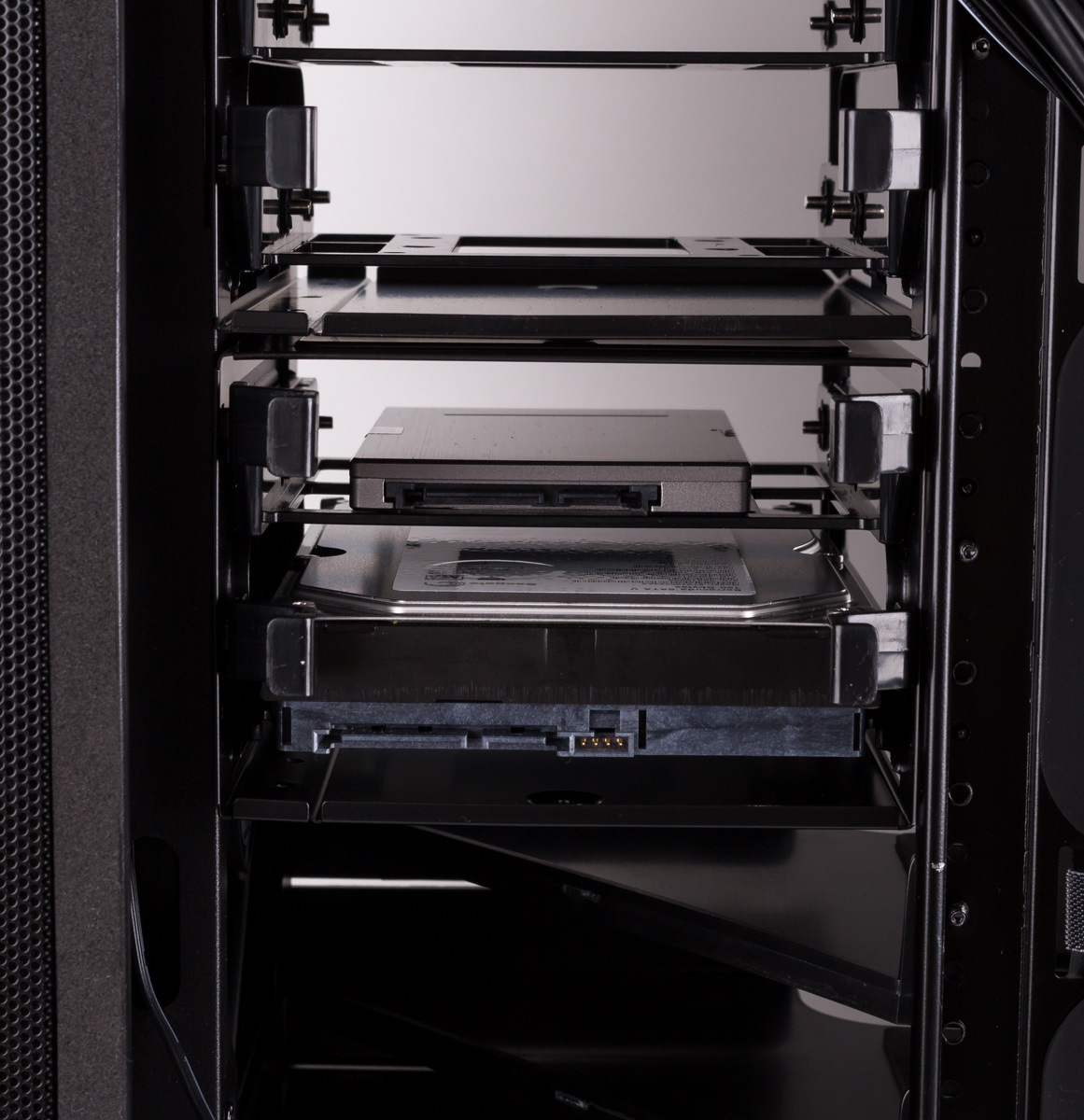

Halterungen im Käfig

Hinter dem Mainboard können zwei weitere SSDs platziert werden. Die werden dafür an eine der beiden Halterungen geschraubt und wieder mit einer Thumb-Screws befestigt.

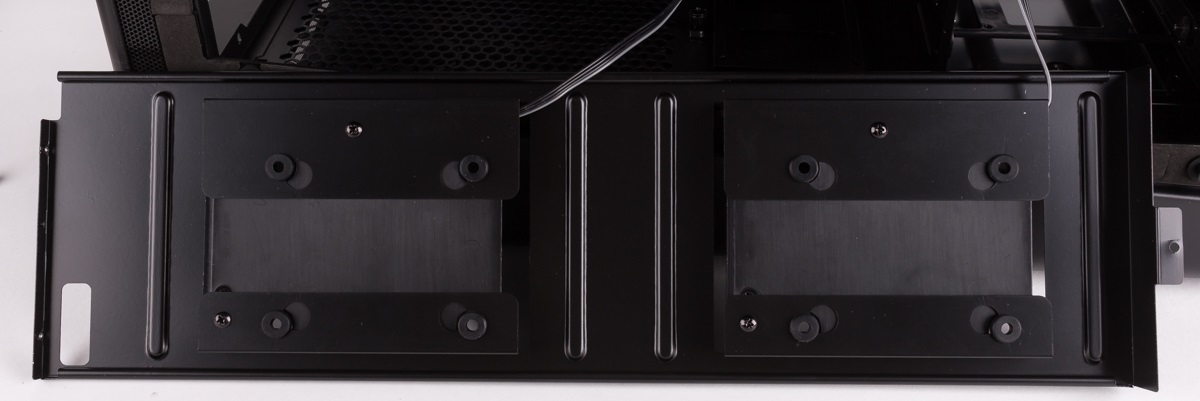

SSD auf der Halterung

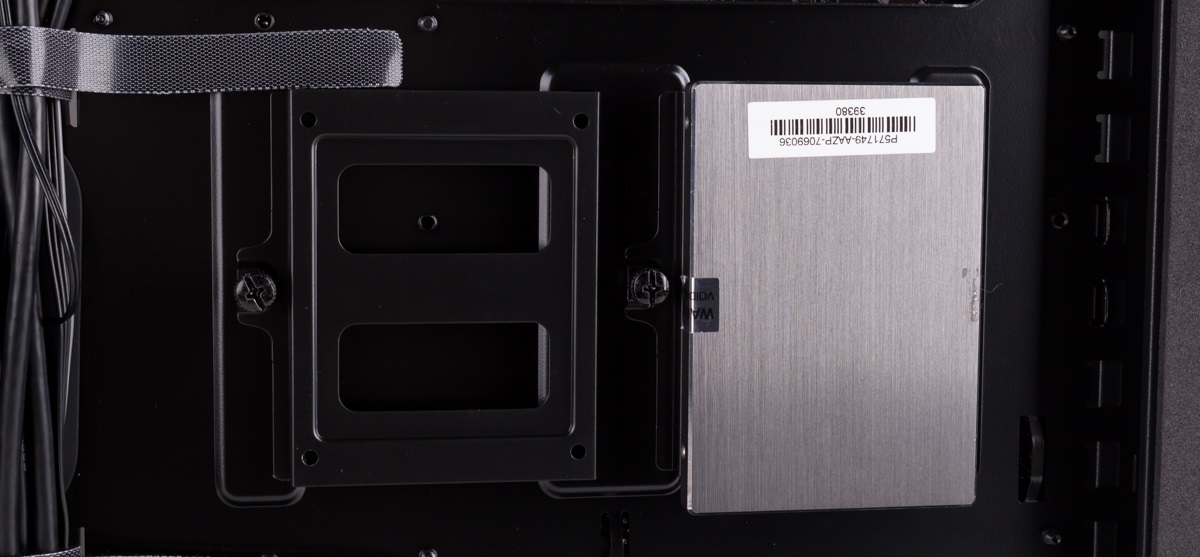

SSD hinter dem Mainboard

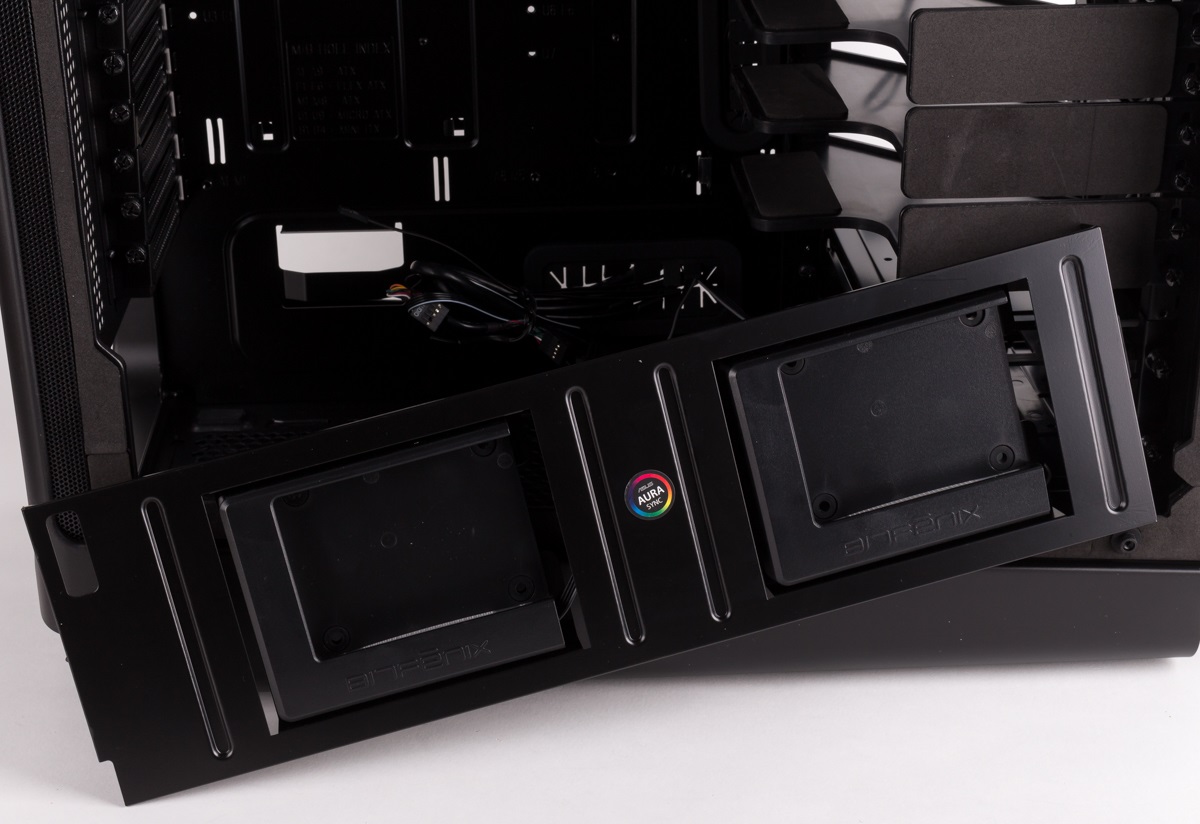

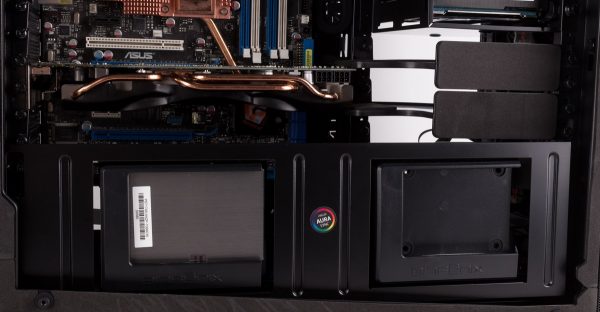

Die Installation der beiden SSDs in der vorderen Abdeckung ist etwas komplizierter, da diese dafür aus dem Gehäuse gelöst werden muss, allerdings noch mit Kabeln für die Beleuchtung mit diesem verbunden bleibt. Die SSDs müssen zudem verschraubt werden, hier hätten wir uns insgesamt eine einfachere Möglichkeit gewünscht.

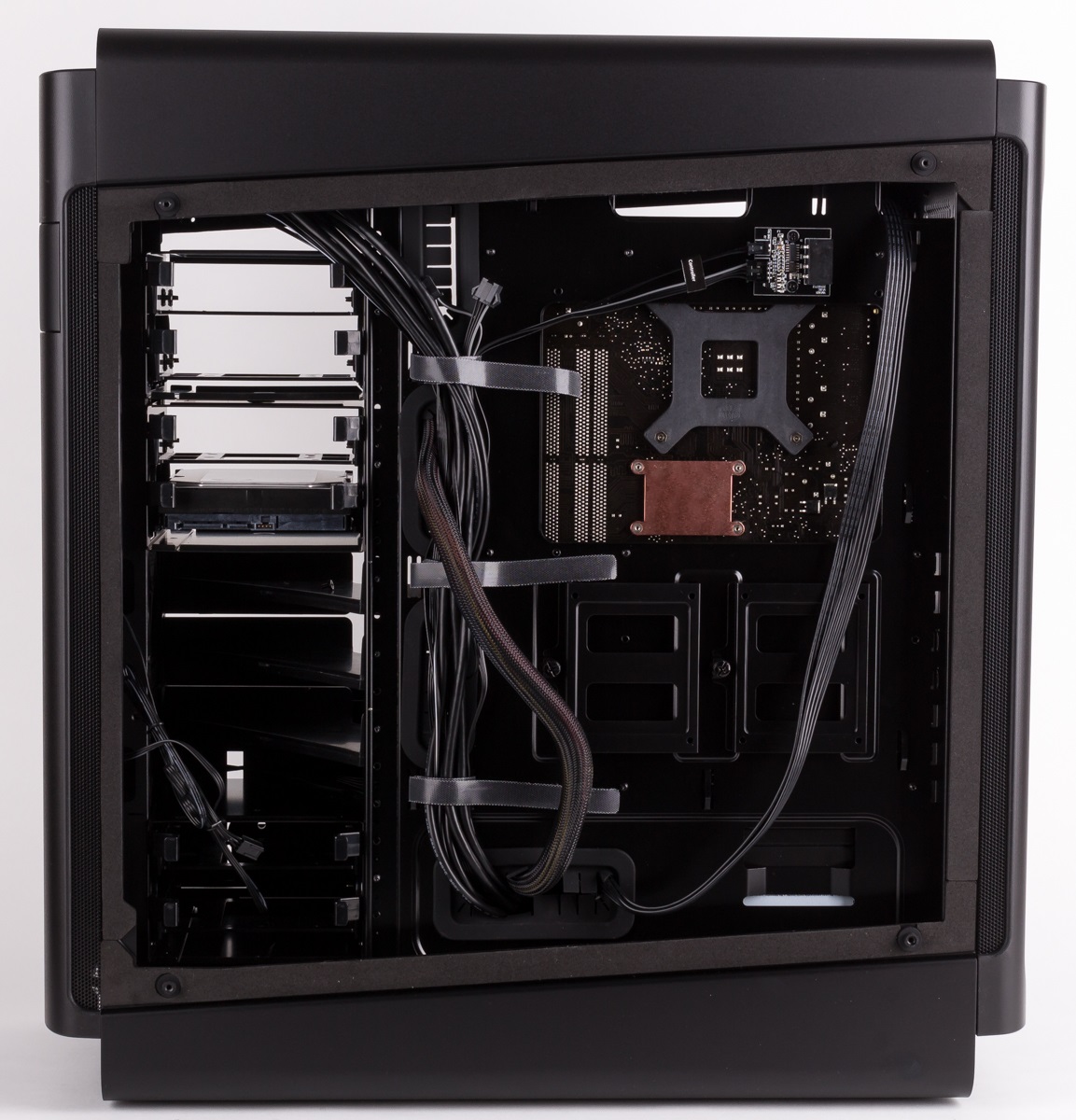

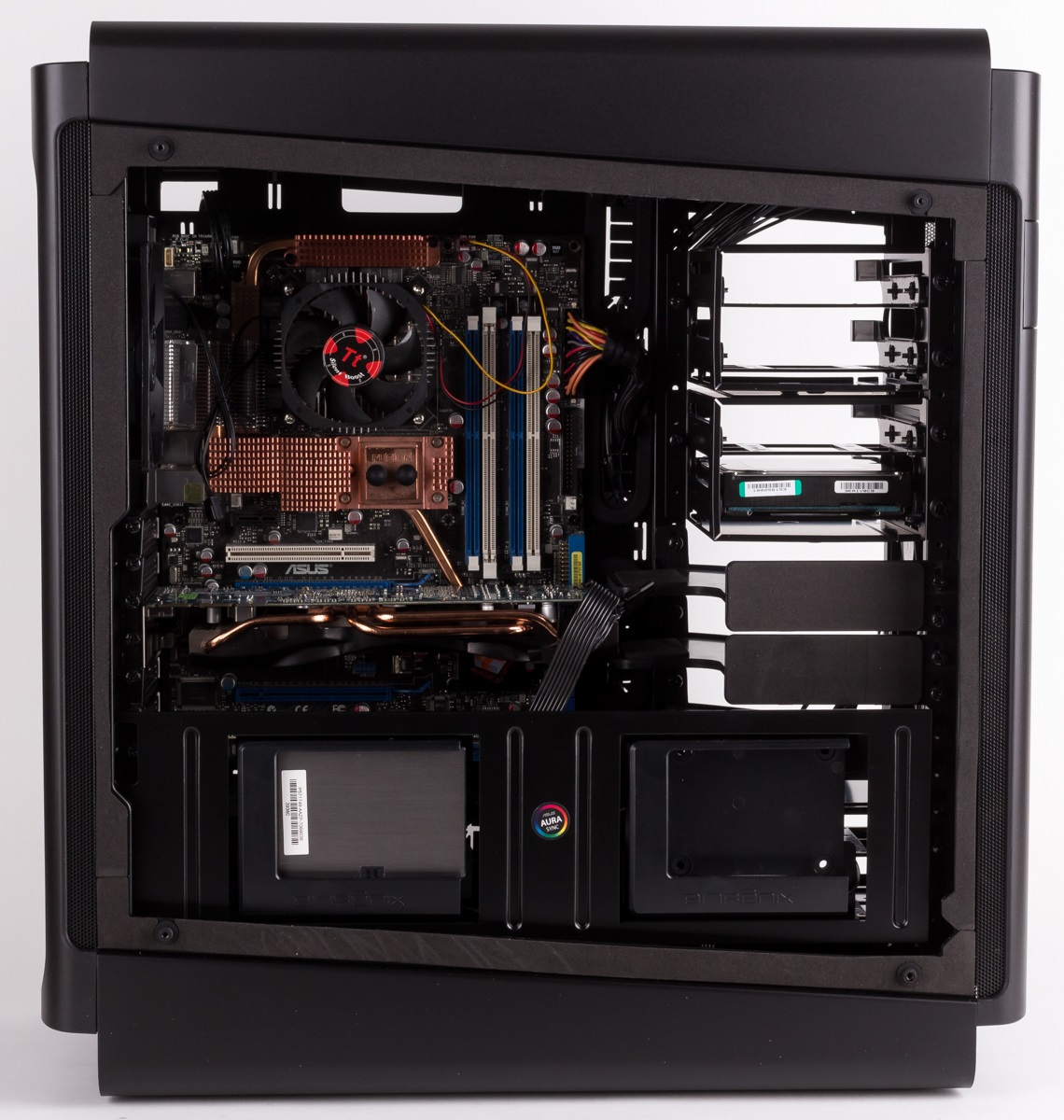

Aufgrund der Abdeckung im vorderen Teil sind kaum Kabel sichtbar. Einen sehr aufgeräumten Eindruck macht das Gehäuse in der Komplettansicht aber trotzdem nicht, da viele Elemente vorhanden sind. Die Kabelführung auf der Rückseite ist vorbildlich und auch die Montage des rechten Seitenteil war problemlos möglich.
