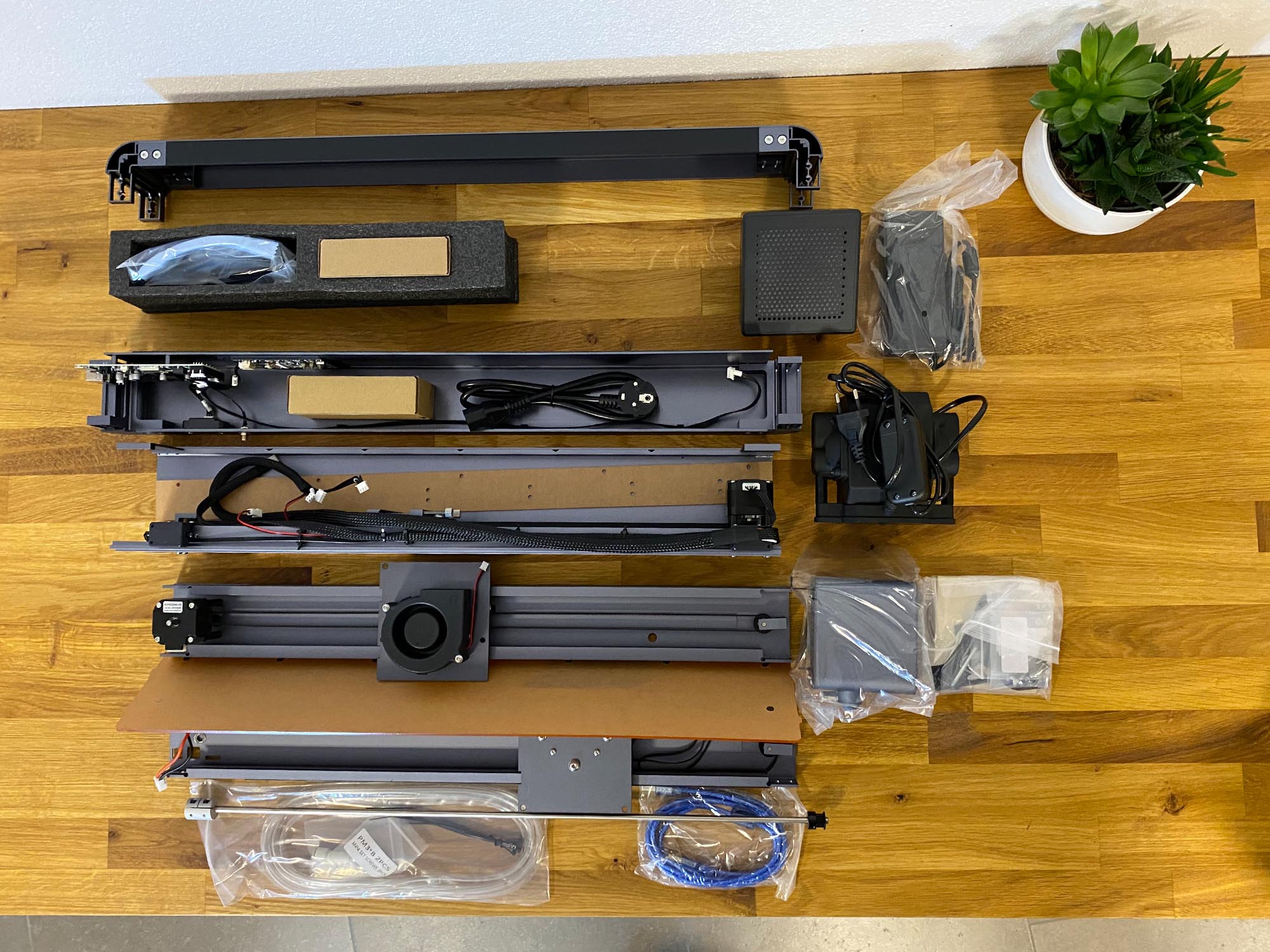

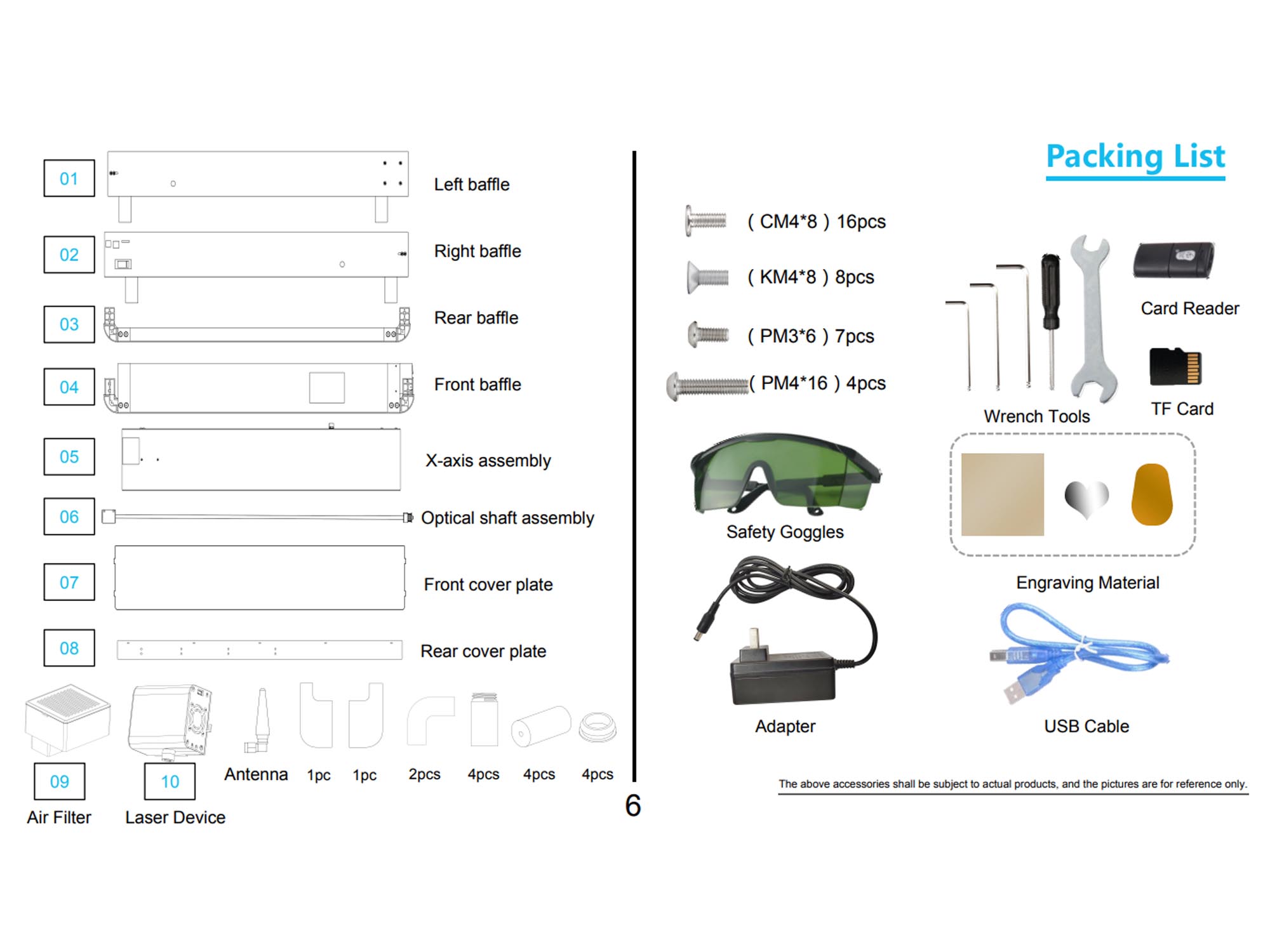

Aufbau

Der Aufbau des Elegoo PHECDA ist grundsätzlich sehr einfach und man benötigt beim erstmaligen Zusammenbau ca. 60-75 Minuten. Damit der Zusammenbau auf Anhieb gut gelingt, empfehle ich unbedingt, das sehr gute Montagevideo 1-2 Mal anzuschauen. Das Video ist auf der beigefügten microSD Karte enthalten und kann auch direkt beim offiziellen YouTube-Kanal von Elegoo abgerufen werden.

Viele der Montageschritte sind logisch und einfach durchzuführen. Bei einigen wenigen wie z.B. X-Achsenantrieb sollte man allerdings die empfohlene Vorgehensweise von Elegoo berücksichtigen.

Apropos Zusammenbau: andere Hersteller liefern ihre Laser mehr oder weniger komplett vormontiert mit nur noch sehr wenigen letzten Montageschritten. Bei Elegoo „darf“ man selber zusammenbauen, was uns DIY’lern in der Regel auch Spaß macht. Dabei lernt man sein Werkzeug auch gleich besser kennen, was bei einer Wartung oder möglichen Störung immer hilfreich ist.

Durch das sehr hilfreiche Montage-Video von Elegoo verzichte ich an dieser Stelle auf eine detaillierte Schritt-für-Schritt-Aufbauanleitung, sondern gehe nur auf ein paar aus meiner Sicht wichtige Punkte ein.

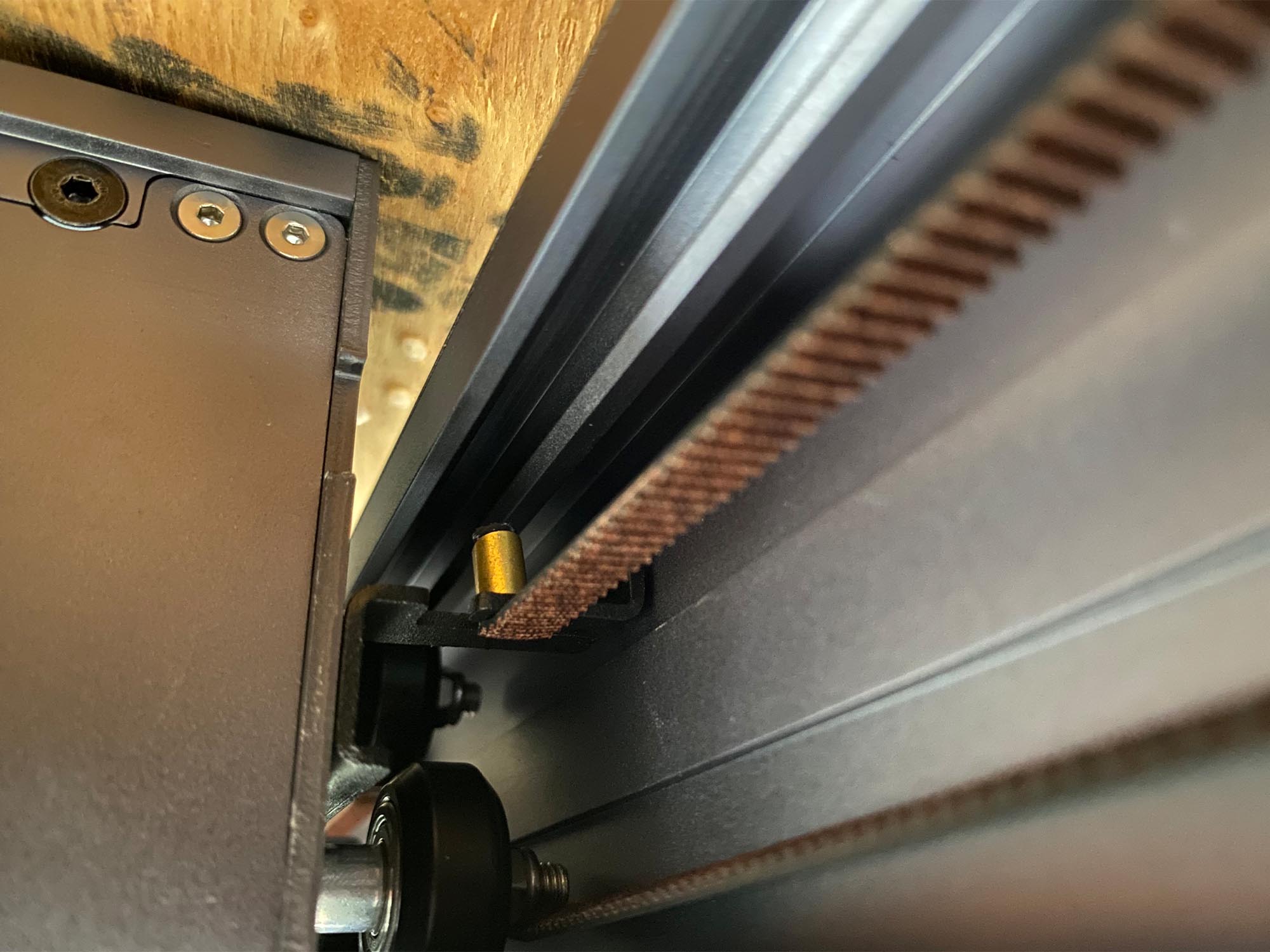

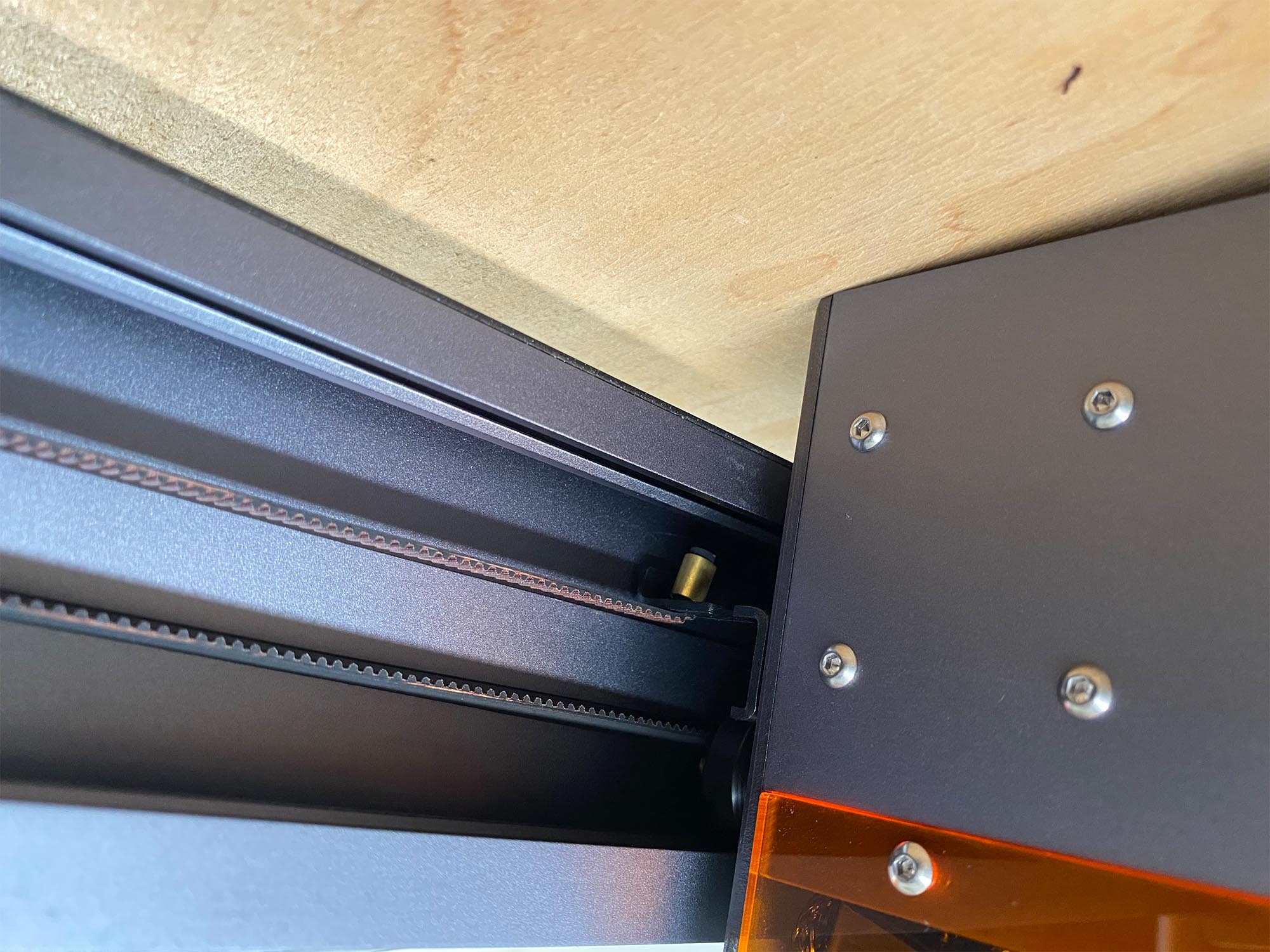

Rahmenantrieb korrekt einhängen
Der Rahmenantrieb wird erst durch den Einsatz der Antriebsstange gespannt. Sollte der Rahmenantrieb durch die Montageschritte ausgehängt sein, dann bitte wie folgt einhängen. Der Rahmenantrieb muss so eingesetzt werden, dass die Riffelung nach innen zeigt.

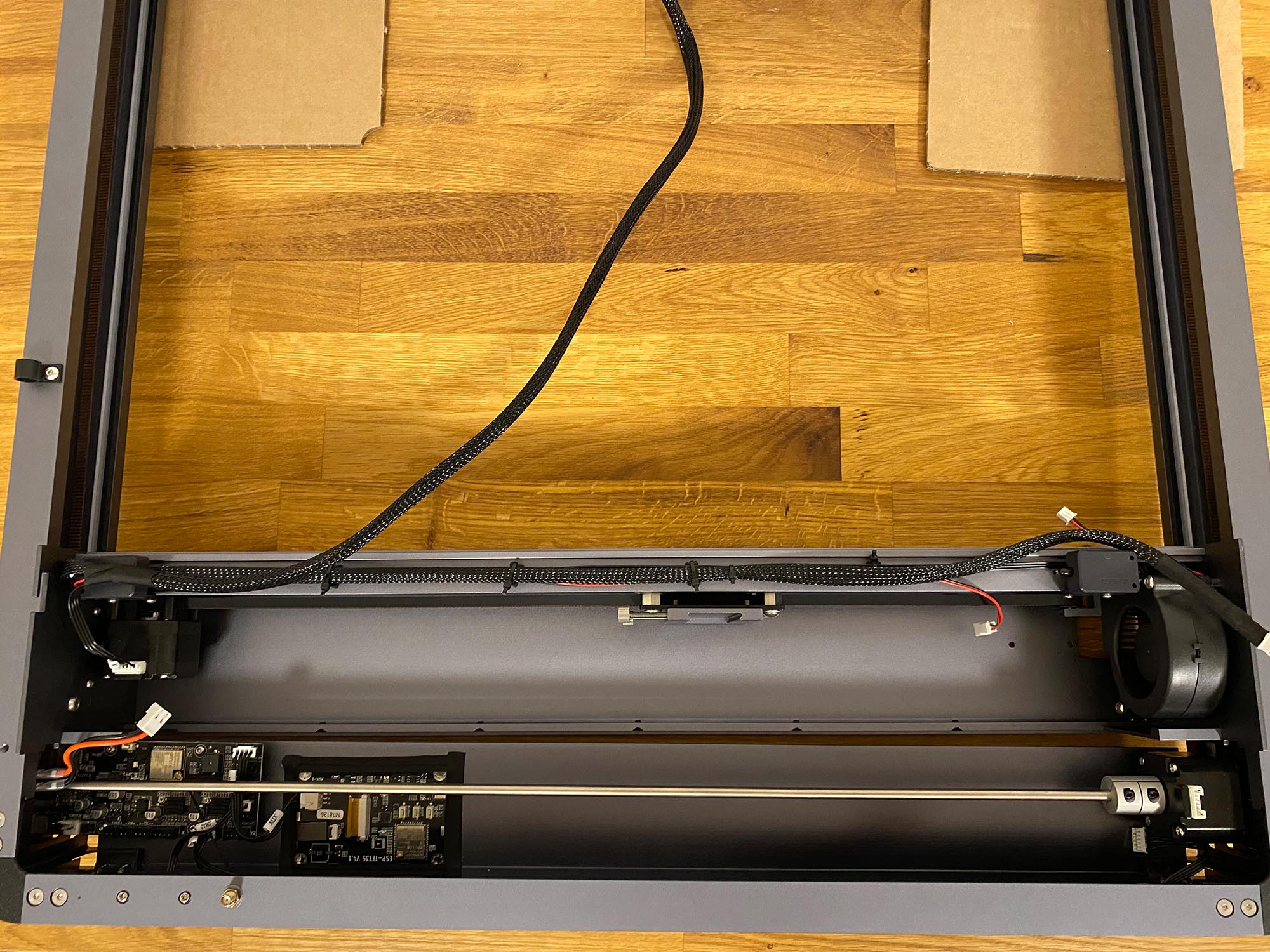

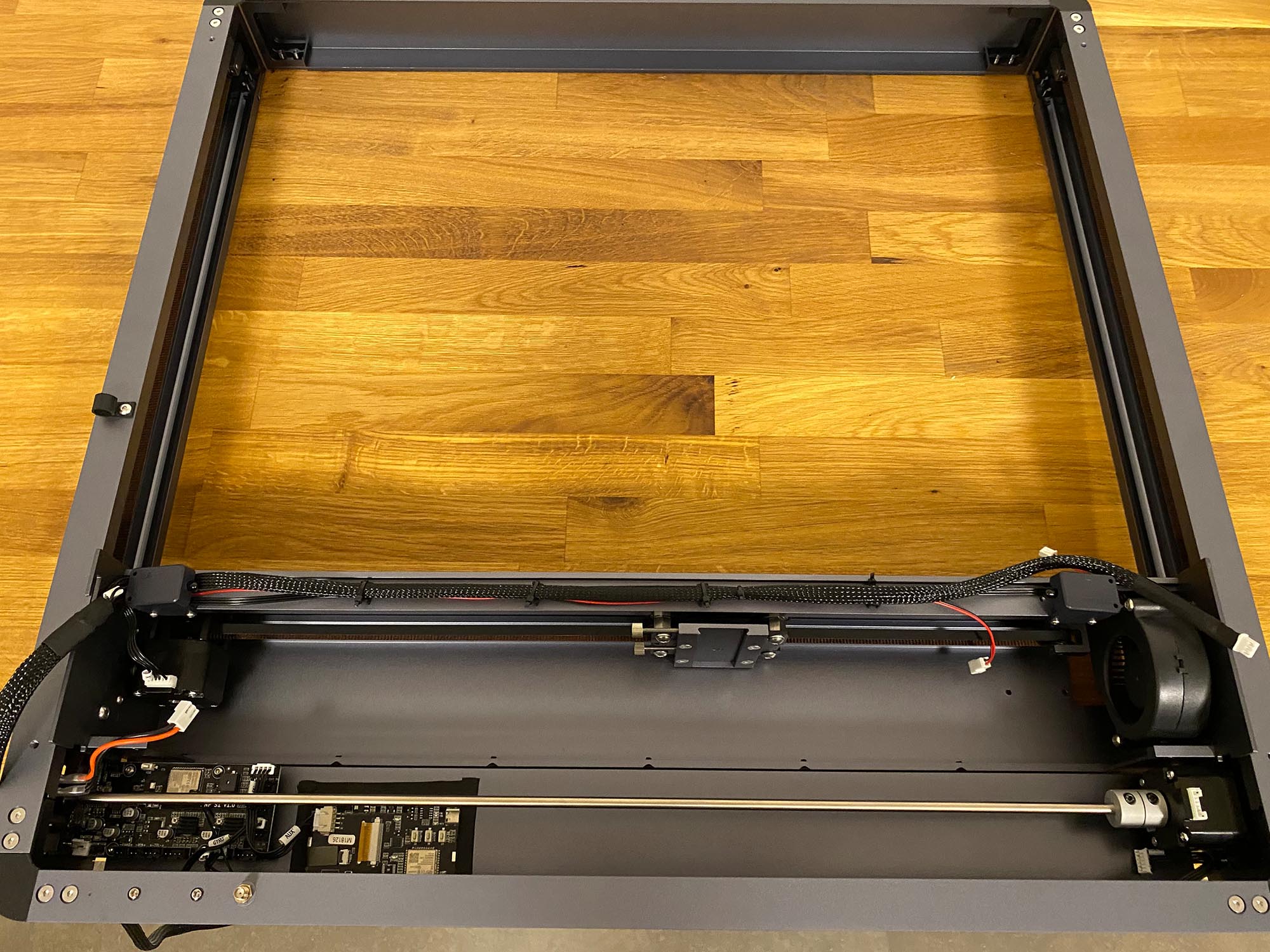

Parallele Führung der X-Achse
Beim Einsetzen und Einbau der X-Achsenantriebstange muss zuvor die X-Achse vollständig bis an die vordere Begrenzung geschoben werden. Nur dadurch könnt ihr sicherstellen, dass die X-Achse später parallel auf beiden Seiten verläuft.

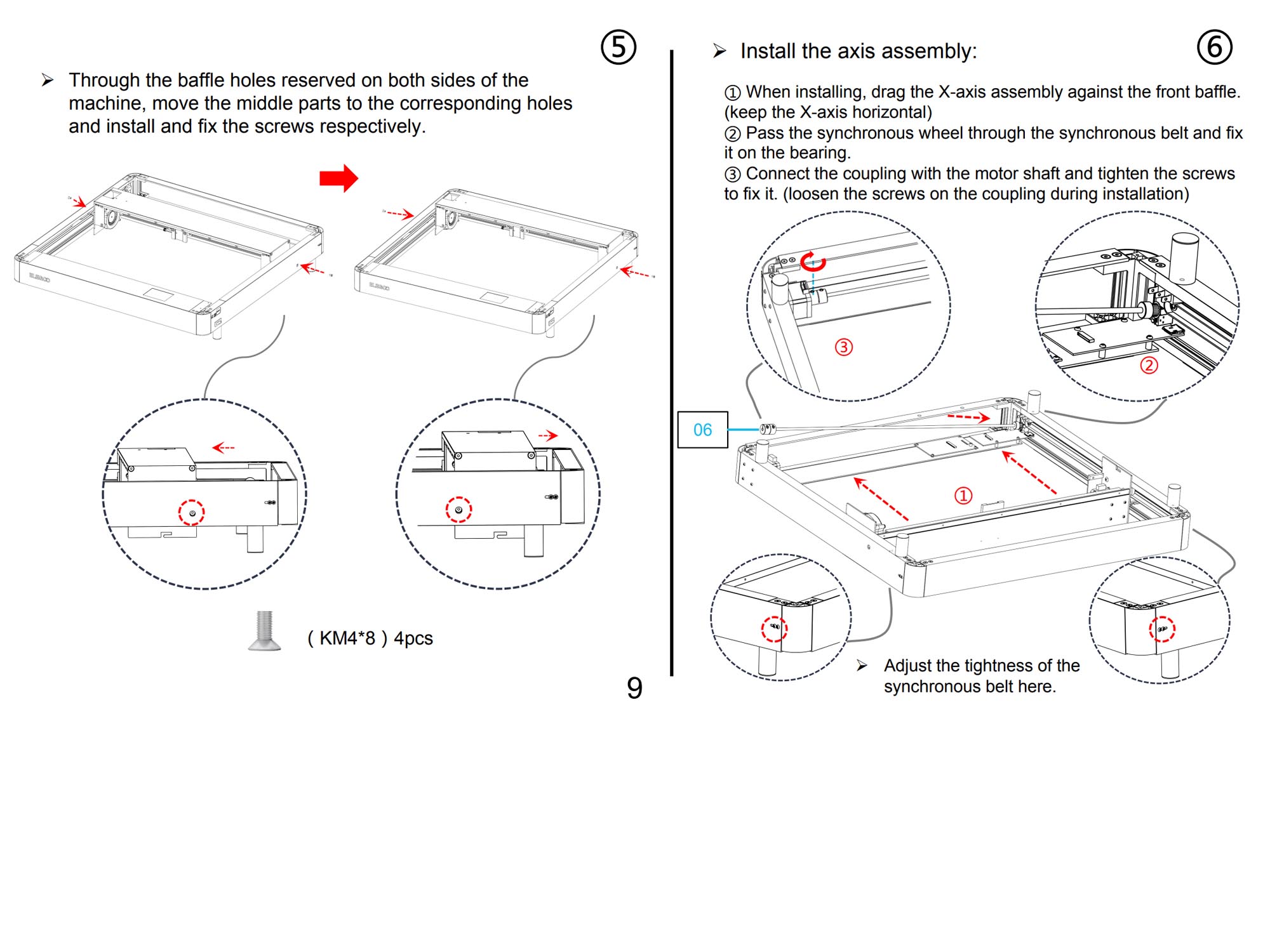

An der Antriebsstange für die X-Achse sind vor der Montage die Schrauben an der Kupplung zu lösen. Dann das Synchronrad in den Zahnriemen einhängen und im Lager einrasten. Auf der gegenüberliegenden Seite dann die Kupplung auf die Motorwelle aufschieben und mit den Schrauben fixieren. In der Anleitung ist der Vorgang auf Seite 9 mit dem Schritt 6 gut beschrieben.

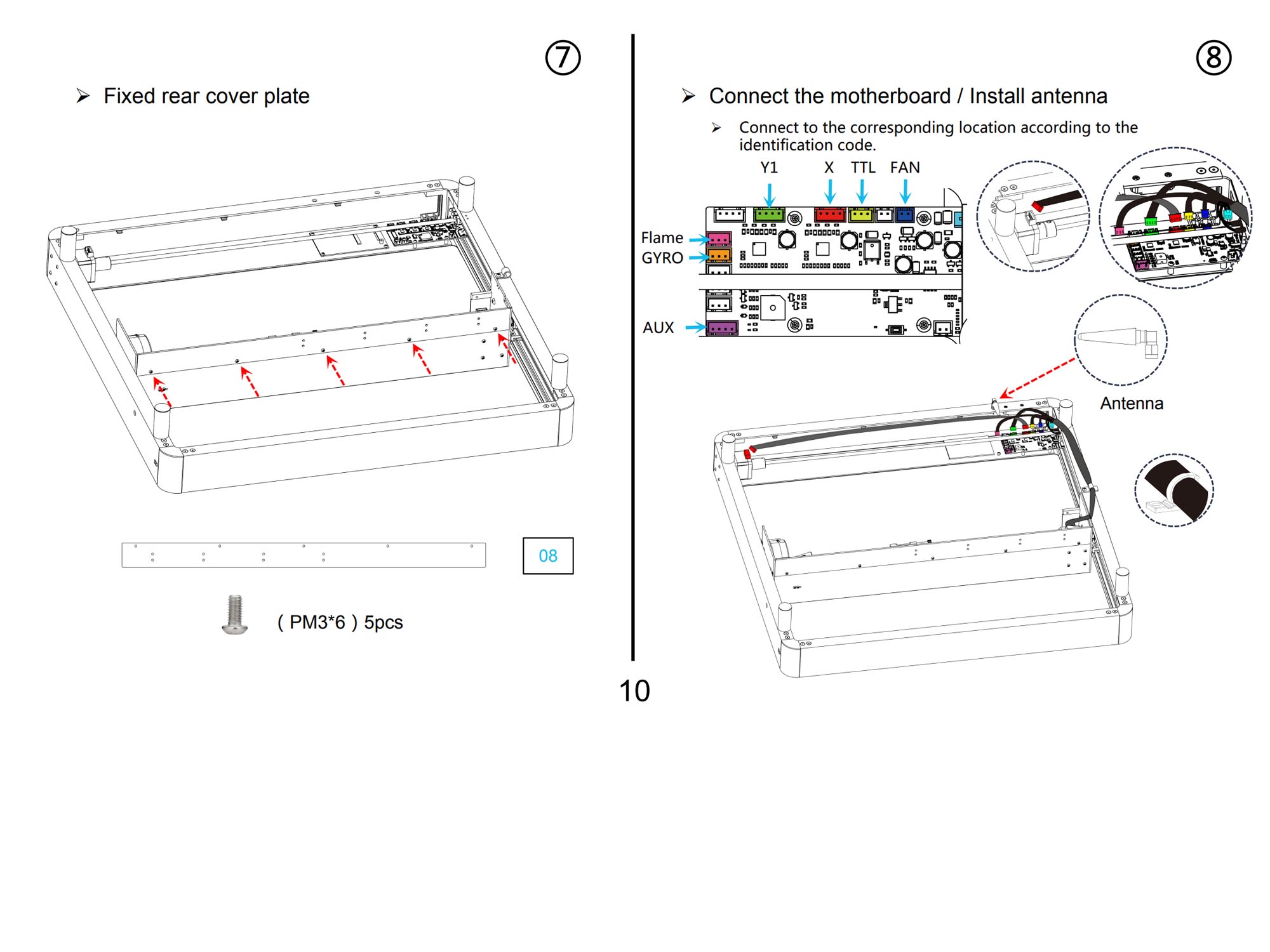

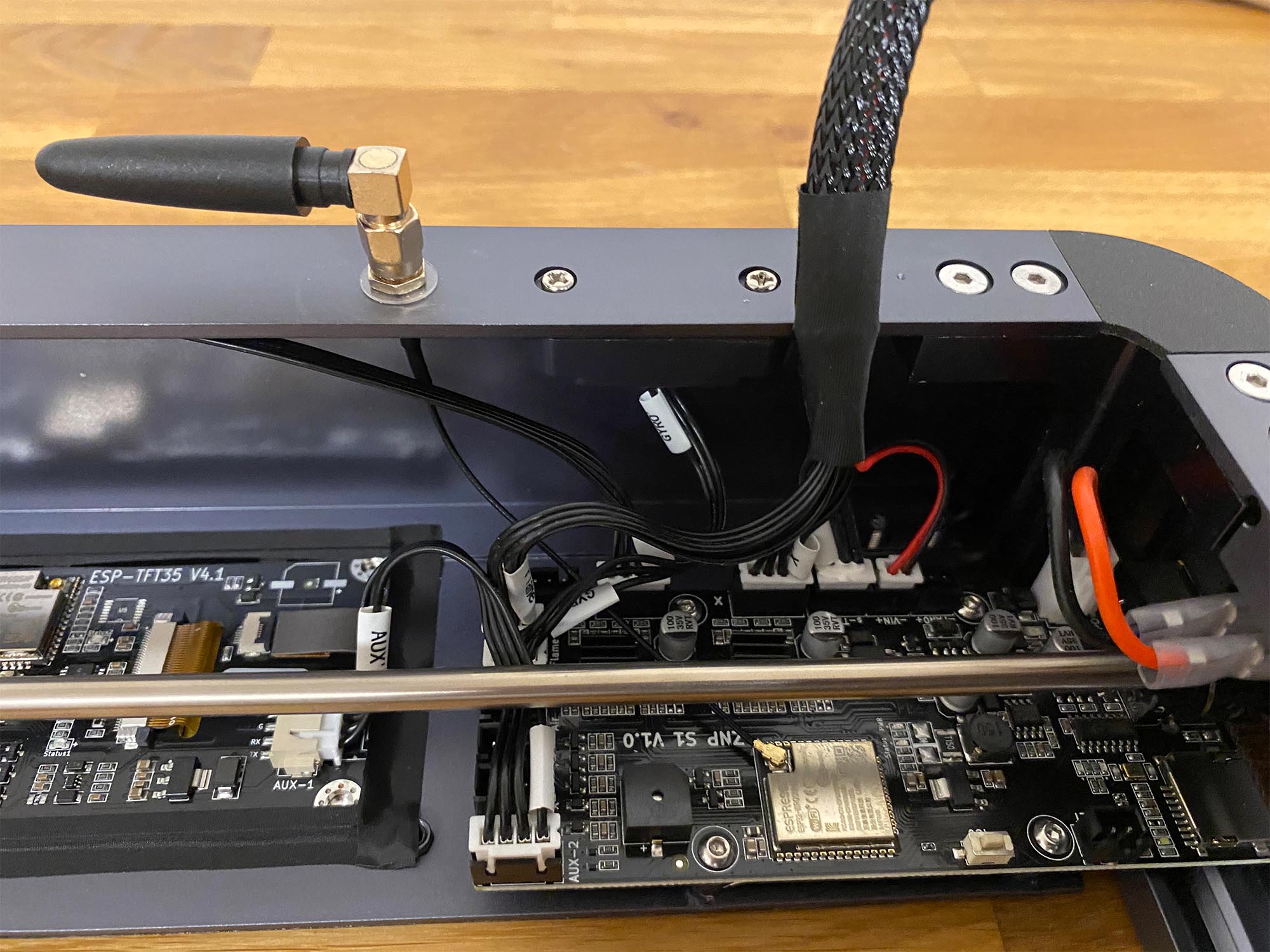

Motherboard-Verkabelung
Die Verkabelung am Motherboard mag auf den ersten Blick verwirrend sein, ist es aber nicht wirklich. Jeder Stecker und die dazugehörigen Buchsen sind klar mit Y1, X, TTL, FAN, FLAME, GYRO beschriftet.
Zudem sind die Stecker durch ihre Bauform/Breite verwechselungssicher.

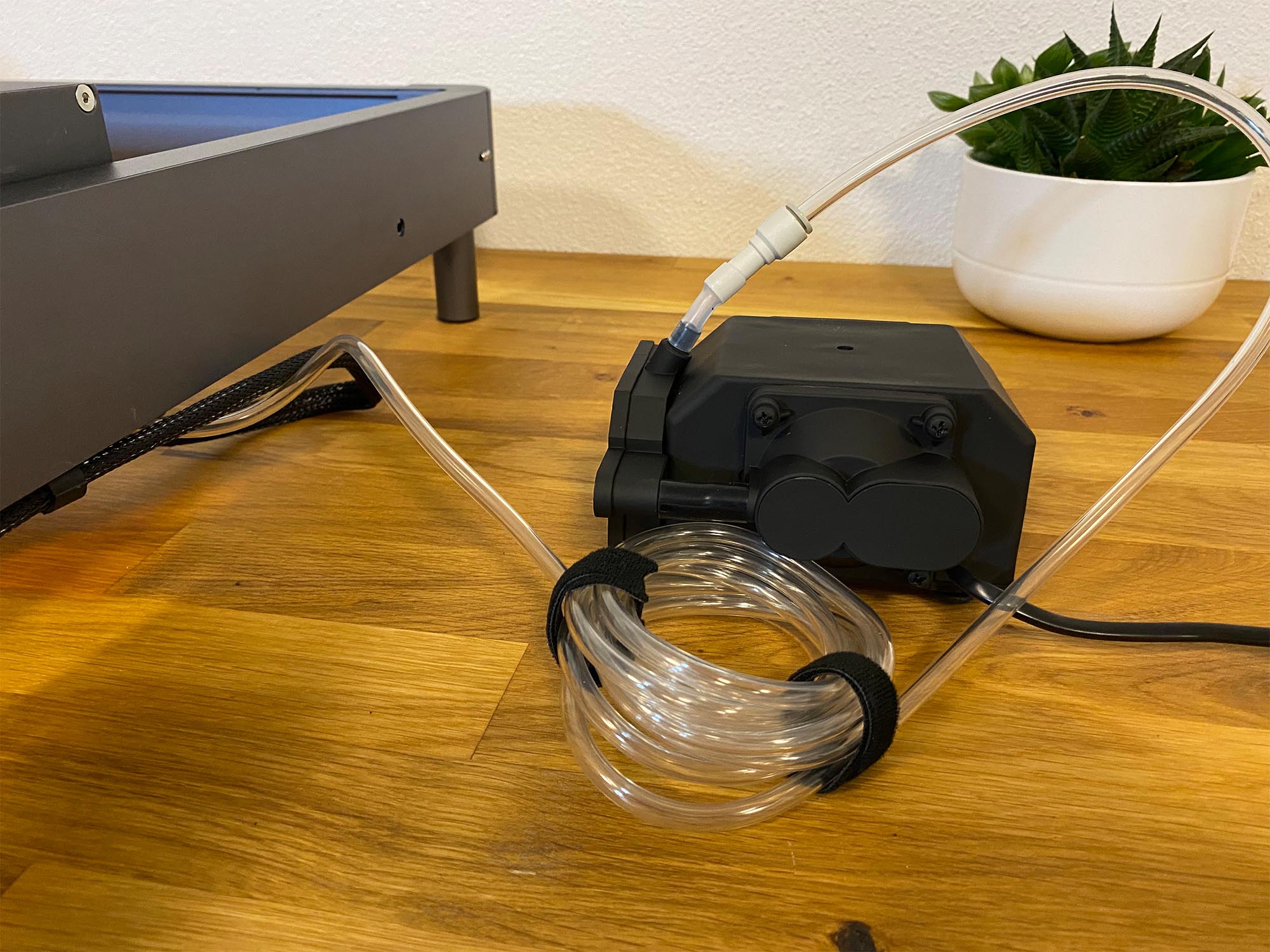

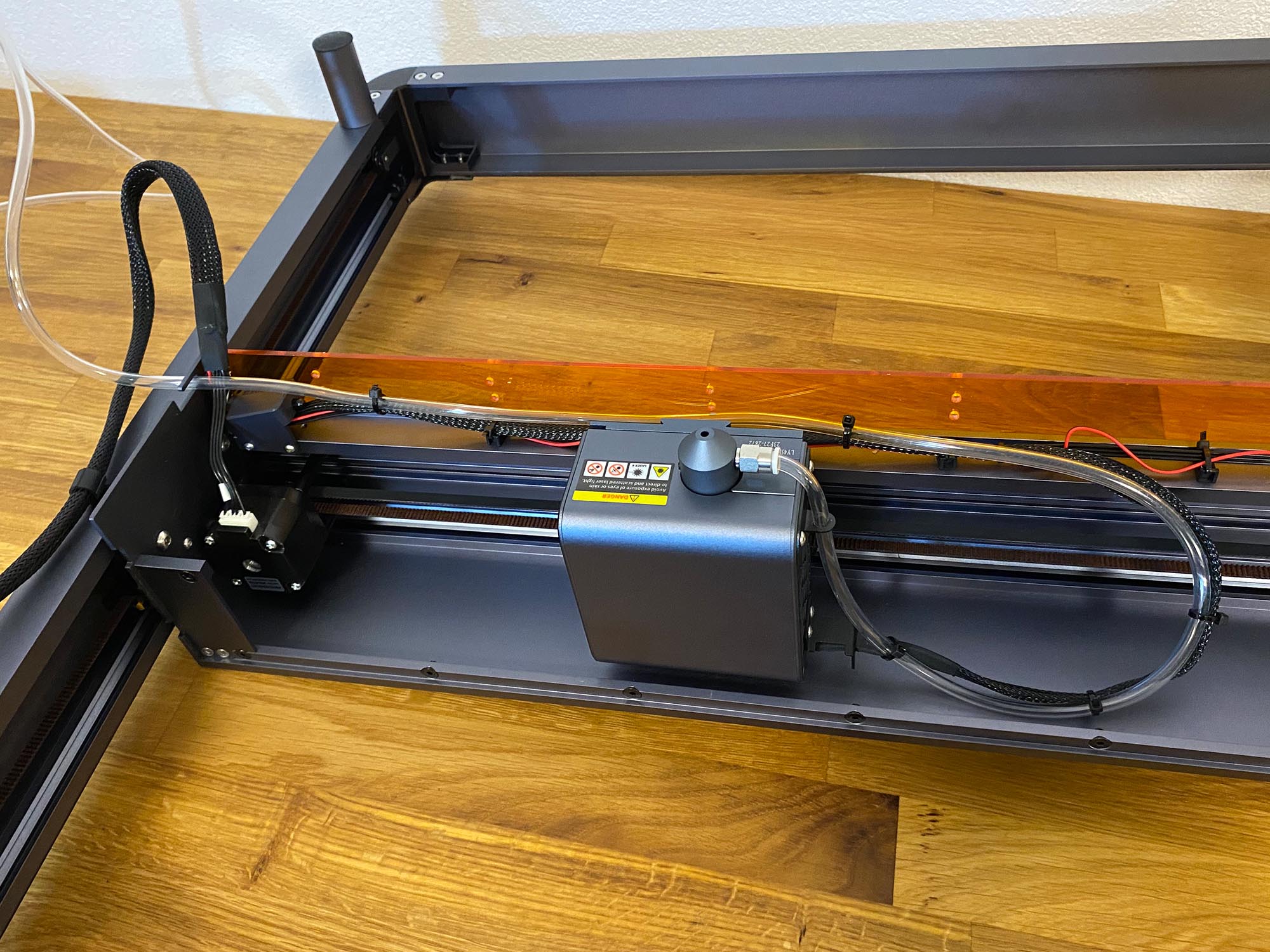

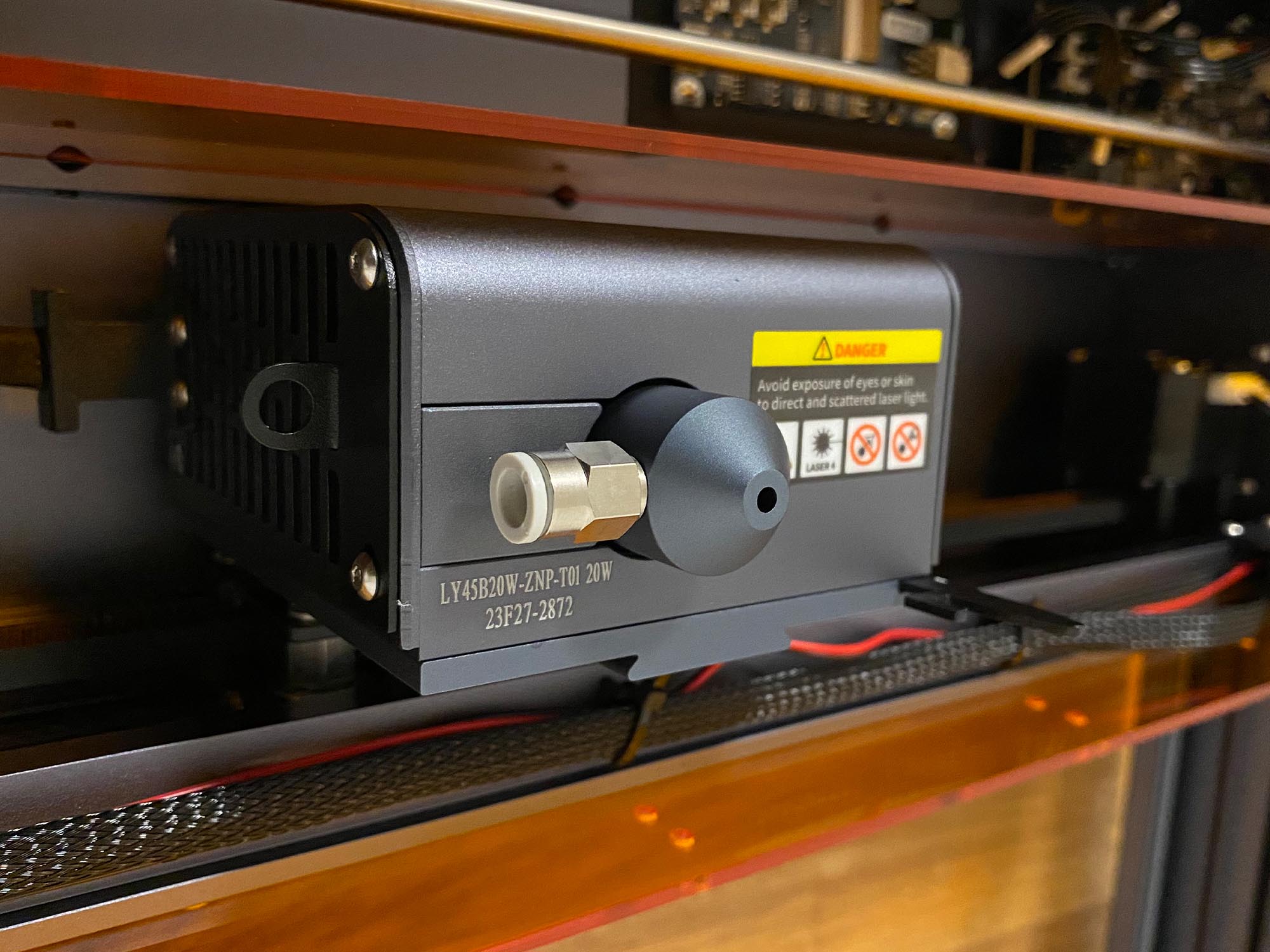

Air Assist Schlauch Fixierung
Den korrekten Anschluss des Air Assist zeigt Elegoo ebenfalls in einem Video.

Bei der Fixierung des Luftschlauchs mit Kabelbinder kann es speziell bei niedrigen Umgebungstemperaturen (z.B. Betrieb in der Garage oder im Freien) dazu führen, dass durch die erhöhte Materialsteifigkeit des Schlauchs bei der Laserkopfbewegung sich ganz links ein Widerstand aufbaut, der den Laserkopf wieder in Richtung Mitte drückt. Ich konnte dabei den Laserkopf nicht manuell ganz zum linken Anschlag schieben (X-Position = 0), ohne dass sich dieser durch den Widerstand wieder 2-3 Zentimeter vom linken Anschlag weggedrückt hatte. Das ist freilich nur dann ein Problem, wenn man die gesamte zur Verfügung stehende Arbeitsflächenbreite benötigt. Andernfalls setzt man seinen linken Anschlag einfach weiter in die Mitte.
