Mechanische Konzepte
Im Entwurf werden zwei verschiedene Ansätze aufgezeigt, die in der abgeschlossenen Spezifikation verwendet werden können. Der erste Ansatz ist das revolutionäre Design, welches einen Slot auf dem Board nur für PCI Express nutzt. Dadurch werden lange PCI Express Slots mit fast beliebig vielen PCI Express “Lanes” möglich.
Vorteil: Theoretisch bis zu 6400MB/s Transferrate (bei 32 Lanes).
Nachteil: Weniger herkömmliche PCI-Slots.

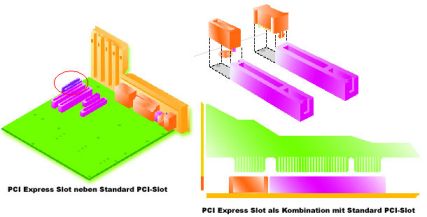

Dieser Ansatz ist auf folgendem Schema links dargestellt.
Der zweite Ansatz ist ein Design, das PCI Express Slots zusammen mit herkömmlichen PCI-Slots auf dem Mainboard ermöglicht. Es stellt eine Verlängerung der herkömmlichen PCI-Slots dar und ist auf unserem Schema rechts dargestellt.
Vorteil dieses Konzepts: Keine Verringerung der Anzahl der nutzbaren Steckplätze, wie es beim Übergang von ISA zu PCI üblich war.
Nachteil: Eingeschränkte Leistungsfähigkeit der PCI Express Slots, da hier nur sehr kurze PCI Express Slots möglich sind, die nur 1-2 Lanes unterbringen können.
Dieses Konzept würde die maximale Transferrate auf 400 MB/s beschränken (200 MB/s auf jeweils einer Lane).
