Wachablösung: TSP 420-P4 ST Netzteil - Seite 6

Innenaufbau und Bauteile

Beim Öffnen des Netzteil sticht einem sofort der saubere Aufbau der hochwertigen Innereien auf. Insbesondere die Kühlkörper verfügen über ein nochmals vergrößertes Bauformat im Verhältnis zum Vorgängermodell und anderen Testkandidaten.

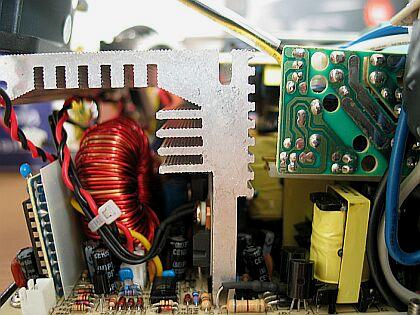

Allgemein sehr üppig bemessene Kühlkörper



Qualitativ sehr hochwertiger Aufbau

Die verwendeten Platinen sind nun in sehr chic anmutendem Blau gehalten. Die teilweise benötigten Isolations-Kunststoffblätter sind mittlerweile von überaus guter Qualität und verschraubt an den wichtigsten Stellen im Netzteil befestigt. Am Chassis-Deckel wurden zusätzlich großzügig bemessen weitere Isolatoren gut klebend aufgebracht und sitzen nicht mehr hochkant an der Netzteil-Bodenplatte. Das vereinfacht den Zusammenbau wesentlich und sieht zudem sehr professionell gefertigt aus.

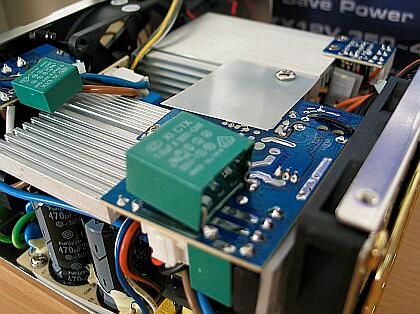

Vergrößerte Kühlkörper und verbesserte Isolatoren



Auch im Inneren chic und top verarbeitet

Ein großer Schwachpunkt bei den ersten Serien der TSP Triple-Fan Netzteile war der Isolator (Abb. unten: links vorn) am Schalter- bzw. Netzkabel-Anschluss. Der geklebte Aufbau war mit einem miserablen Kleber ausgeführt, der regelrecht vertrocknete. Wurde das Netzteil wie z.B. bei Tests geöffnet, fiel das Isolations-Plättchen teils ab oder hing sprichwörtlich am seidenen Faden und konnte nur noch durch Nachkleben ordentlich befestigt werden. Dieses konnte sich allerdings auch ohne Öffnen des Netzteil durch eine Art Vertrocknungseffekt des Klebers von alleine lösen und führte zum Totalausfall des eingeschaltetren Netzteils. Schaltete der User das neue Netzteil ein, machte es kurzschlussbedingt “puff” und das war es dann erstmal. Die Garantieabwicklung verlief allerdings unbürokratisch schnell, so dass der User umgehend funktionsfähigen Ersatz erhielt.

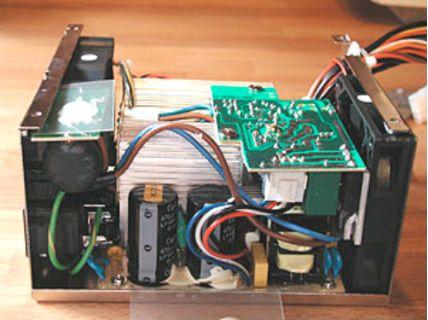

Erste Serien mit mangelhafter Isolations-Verklebung (links vorne)



TSP anfänglich noch nicht ganz perfekt, aber letztendlich doch so gut

Im Rahmen der Umbaumaßnahmen für die PC-Cooling Modelle wurden auf Grund dieser Erfahrungen die Netzteil-Isolatoren bei diesen Modellen alle überprüft und ggf. nachgeklebt, um entsprechend Kurzschluss-bedingte Ausfälle zu vermeiden. TSP reagierte auf Grund der Beschwerden von Seiten der Händler und von uns umgehend und besserte so dann auch innerhalb der Serie unverzüglich entsprechend nach. Die Ausfallraten hielten sich allerdings insgesamt betrachtet in Grenzen und lagen trotz teilweiser anfänglicher Ausfälle weit unter den allgemein üblichen Durchschnittswerten der Ausfallraten von Netzteilen.

Bei der neuen TSP Ultra-Silent Serie findet man mittlerweile an dieser Stelle kein Isolationsblättchen mehr vor, sondern eine Platine mit Relais zur Schaltung der Extension Cord und Stromversorgung. Es wurde alles allerfeinst befestigt und verlegt. Die Isolation der Bauteile im Inneren des Netzteil übernimmt wie bereits erwähnt die großflächige Isolation am Chassis-Deckel.

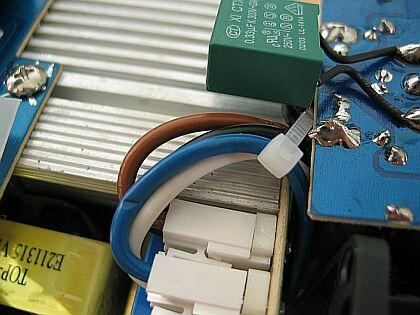

Extension Cord Platine und Relais-Schaltung



Verarbeitungs- & Qualitäts-Standard sehr hochwertig
