Wachablösung: TSP 420-P4 ST Netzteil - Seite 7

Innenaufbau und Bauteile – Fortsetzung

Die aktive PFC Drossel wurde etwas überarbeitet und nebst verschraubter Zusatzisolierung und Relais bestens eingepasst im Lüfterluftstrom positioniert und sicher befestigt.

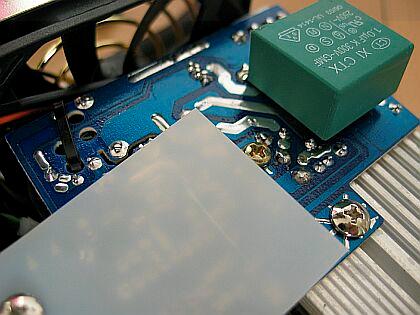

Überarbeitete aktive PFC Drossel mit CTX Relais



Sauber und sicher implementiert verschraubt

Durch Lösen der Verschraubung am Kühlkörper ist die PFC Drossel einfach und gut zugänglich freigelegt. Auch diese ist mit einem üppig dimensionierten Kühlkörper versehen und sollte die Drossel thermisch unter optimalen Betriebszuständen halten.

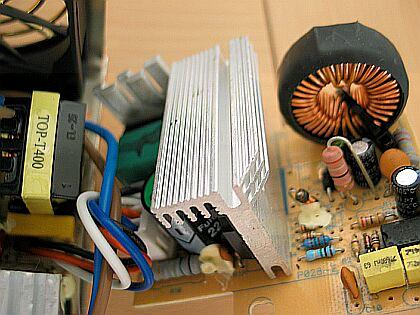

Aktive PFC Drossel nebst üppig dimensioniertem Kühlkörper



Auch hier finden Top Selected Bauteile ihre Anwendung

Unterstützung erhält diese durch den direkt davor gelagerten 80x15mm Gleitlager Globe Fan mit einer max. Spannungsaufnahme von 1,32 Watt. Wie gut zu erkennen ist, verfügt das neue TSP Modell unterhalb der PFC Drossel – direkt neben deren Anschlussstecker – über eine lobenswerte Glassicherung, so dass bei Kurzschlüssen oder Überlastungen jeglicher Art der Austausch dieser wieder den Betriebszustand sicher stellen dürfte.

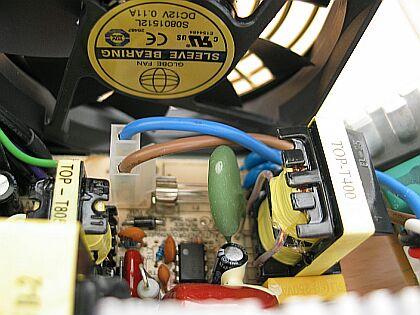

Kein Netzteil-Standard – lobenswerte Glassicherung



Gleitlager Globe Fan direkt vor der PFC Drossel angeordnet

Wer dies nicht weiß, würde im komplettierten Aufbauzustand kaum darunter eine Glassicherung vermuten, da diese von außen bei geöffnetem Chassis nicht zu erkennen ist.

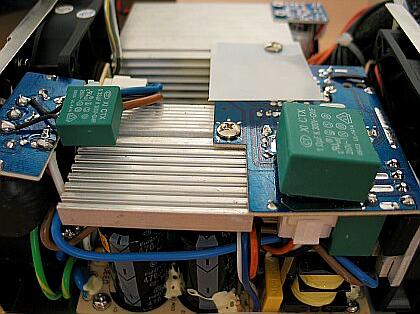

In chicem Blau – Oben rechts Temperaturregelung



Links unten Extension Cord Schaltung – rechts PFC Drossel
