Wassergekühltes Netzteil von EDVextrem - Seite 7

Praxis-Tests

Testplattform

PC-Bauteile

• ABIT KD7-RAID Rev. 1.1
• 2x 512MB RAM
• ATI Radeon 9700 Pro luftgekühlt
• CPU-Wakü (1A-HV)
• Chipsatz-Wakü (Sandmann)
• Mosfet-Wakü (Sandmann)
• Windows 98 mit 512MB RAM-Disk
• Seagate 15K3 18GB Festplatte
• Adaptec 2940U2W SCSI-Controller

Sonstiges

• Durchflussmesser KEY INSTRUMENTS, 60-600L/h
• Digitales Voltmeter FLUKE 87
• Stromwandler LEM PR20 100mV/1A

Der Lauda-Umlaufkühler regelt per Kompressor die Wassertemperatur im 6-Liter-Wassertank auf 20°C. Der Vorlauf wurde direkt mit dem Rücklauf mittels eines kurzen Schlauches verbunden, so dass die interne Pumpe nicht für den Wakü-Kreislauf benutzt wird. Dazu dient die externe UPS 6050 Wasserpumpe mit einstellbarer Leistung von 30/60/90 Watt. An der Pumpe ist an der Saugseite ein 16/22er Aquarienschlauch verbunden, der in den 6L-Wassertank gelegt ist. An der Druckseite der Pumpe ist ein Tygon-Schlauch R-3603 mit 8/11,2mm angeschlossen, der mit den Wasserkühlern im Netzteil (falls Wakü-Netzteil), auf der CPU, dem Chipsatz und den Mosfets verbunden ist. Vom letzten Kühlblock (Mosfets) fließt das Wasser dann zurück in den 6-Liter-Tank.

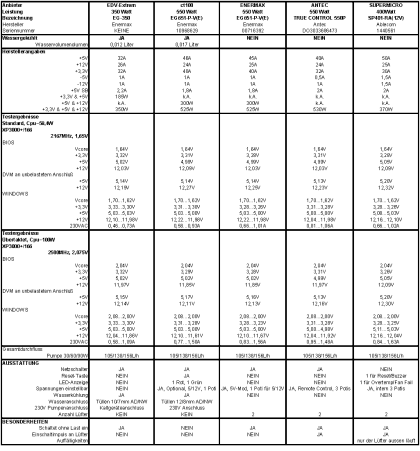

Testergebnisse (Bild )

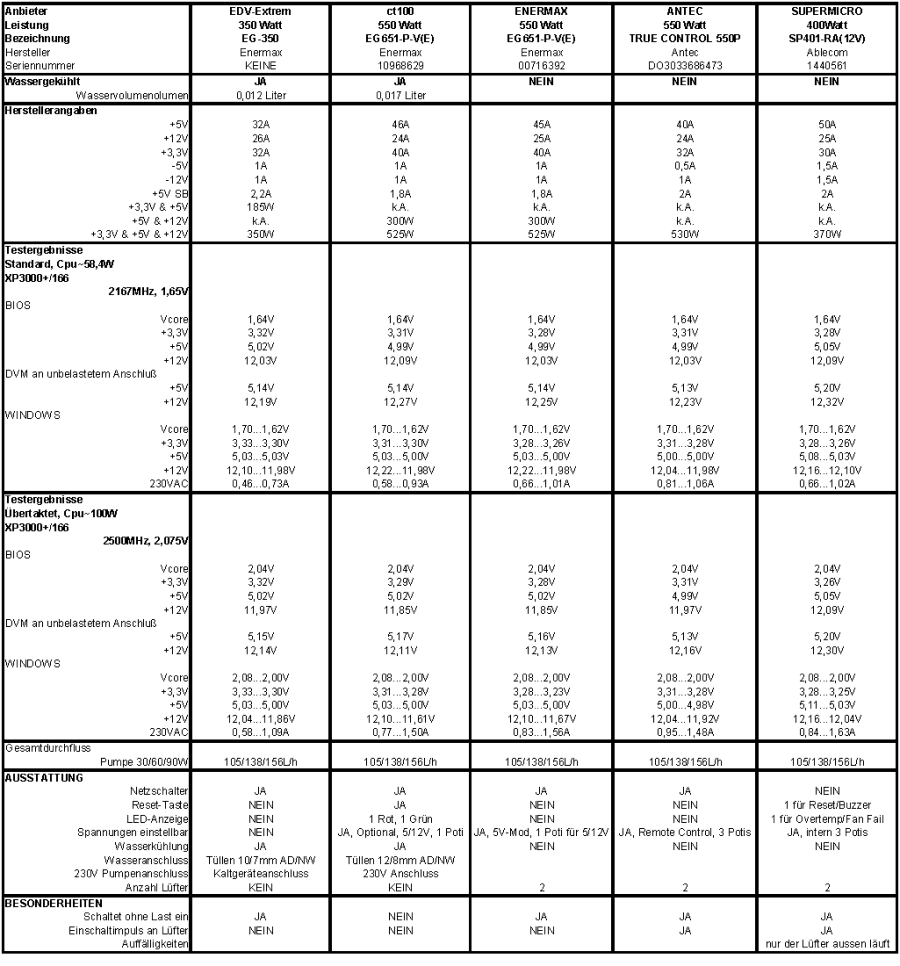

Testergebnisse (Bild )
