DIY Teil 7

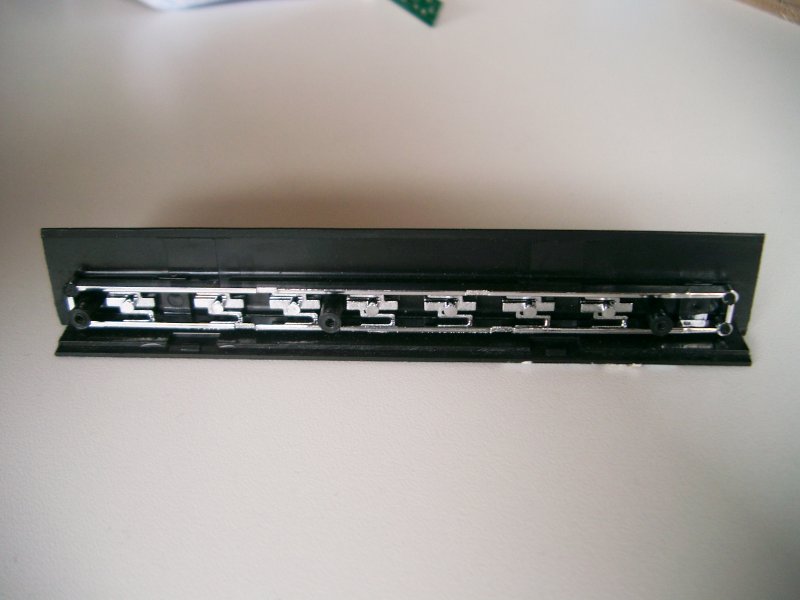

Das Bedienpanel ist dann wieder einfacher anzubringen, hier kann der Lötkolben kalt bleiben. Dafür wird die Säge geschwungen, um das Panel aus dem Monitorgehäuse herauszusägen. Die untere Kante muss dabei möglichst exakt in den vorgefertigten Schlitz passen. Nach links und rechts sollte das Panel ein wenig überstehen, um kein Licht durchzulassen und nicht in den Kasten zu fallen. Insgesamt ist das Panel zweiteilig. Die Front wird am Gehäuseschlitz festgeklebt, die Seite mit den eigentlichen Knöpfen wird von der Innenseite draufgeschraubt. Auf der Innenseite kleben wir den letzten freien Spalt mit schwarzem Klebeband zu, damit im späteren Betrieb kein Licht austreten kann. Am Panel befindet sich auch der Infrarotsensor für die Fernbedienung. Wenn man diese später nutzen will, so empfiehlt es sich, den Sensor abzulöten und auf der Seite des Gehäuses zu platzieren, die im Betrieb dem Benutzer zugewandt ist. Wir entscheiden uns für die Front.

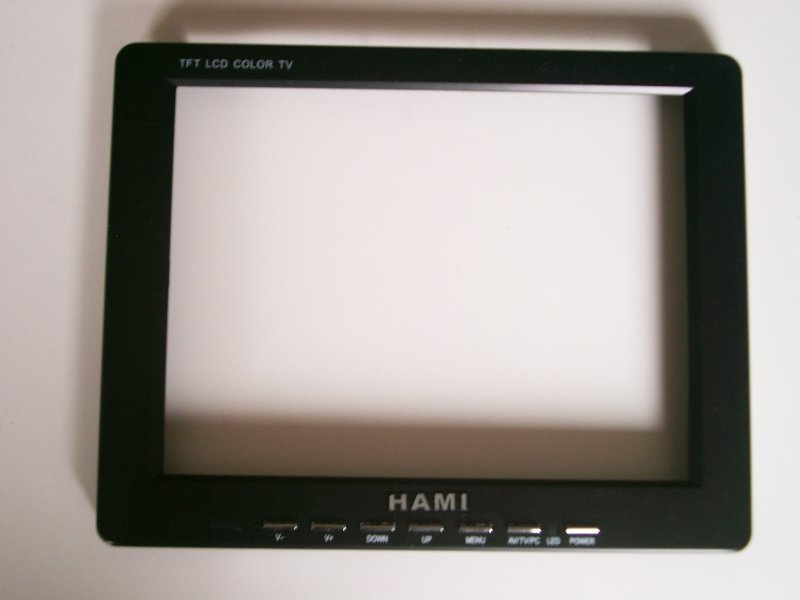

Das Panel wird aus dem Rahmen gesägt

Beim Kit sind zwei Kippschalter dabei – einer für die beiden Lüfter und ein weiterer für die Lampe. Sie müssen so verschaltet werden, dass es nicht möglich ist die Lampe einzuschalten, wenn die Lüfter nicht laufen. Einer der Schalter ist sozusagen der Hauptschalter, der andere kann die Lampe und das Display auf Wunsch an- und ausschalten. Die Lüfter laufen also, solange der Hauptschalter eingeschaltet ist. Dadurch lässt sich manuell eine Art Nachlauf realisieren.

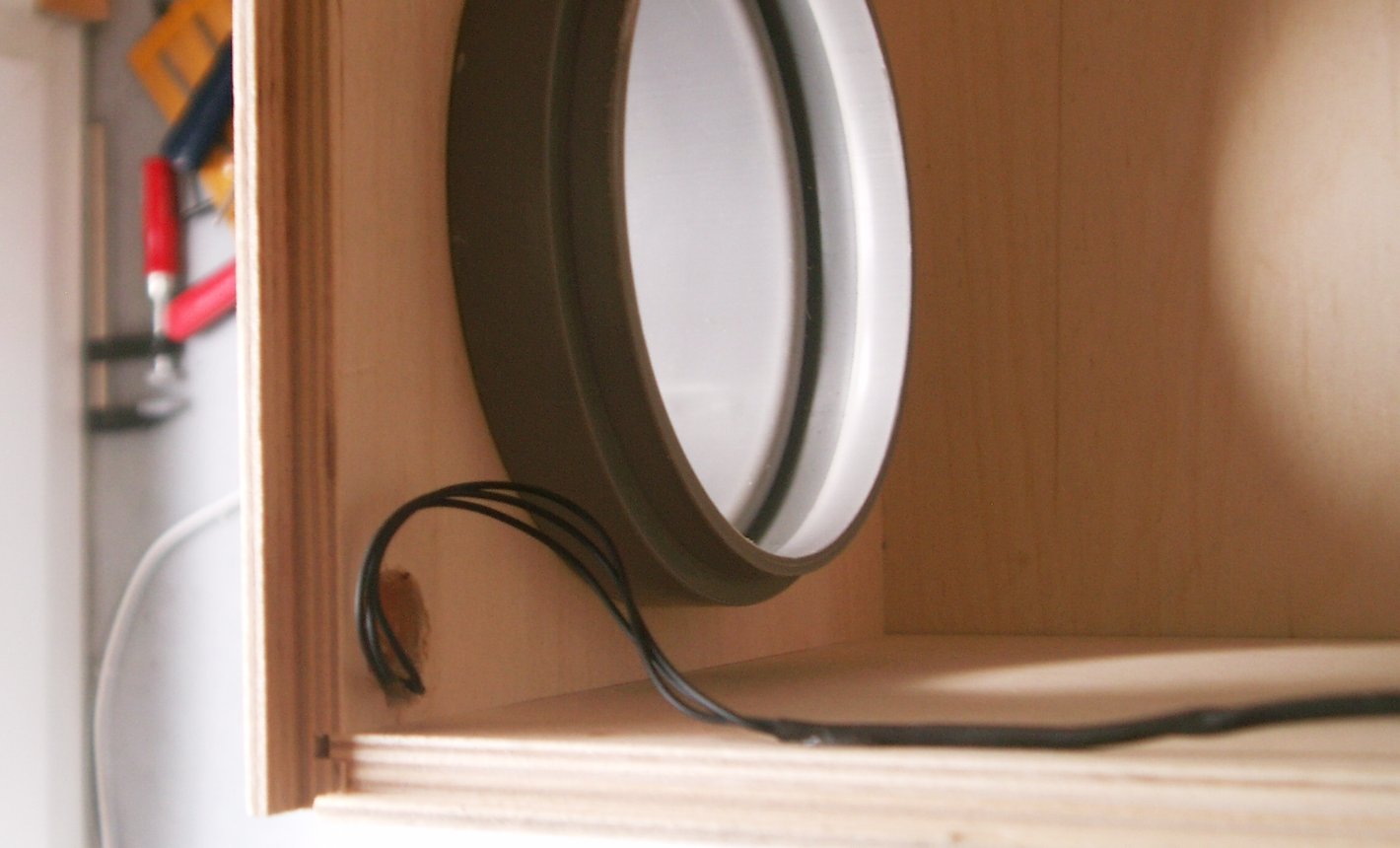

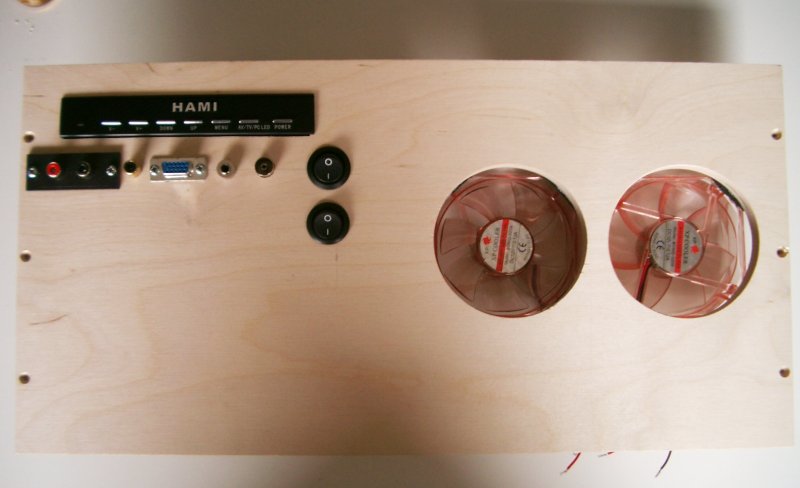

Links das Aussehen der Rückseite, rechts der Sensor an der Front
