Grafikkühler: Thermaltake, Apack, Thermalright - Seite 6

Thermalright HR-03

Über die Thermalright-spezifische Verarbeitungs- und Materialqualität kann man allgemein nur wahre Lobeshymnen anstimmen. Für allerdings relativ viel Geld erhält der Anwender aber auch eine Leistung, Materialqualität und Verarbeitung für die Ewigkeit. Eher unpassend dazu ist die Bedienungsanleitung zu erwähnen, welche ihrem Namen nicht gerade Ehre macht. Ein andauerndes Problem, welches Thermalright trotz externer Unterstützung schlichtweg vernachlässigt. Für erfahrene Anwender ist es kein Problem, die Montage korrekt auszuführen, allerdings auf Grund zweier möglicher Aufbauarten für den weniger versierten Anwender keine wirkliche Hilfe.

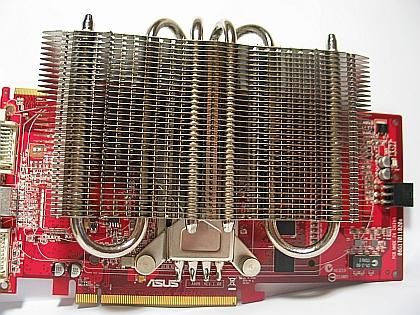

Thermalright VGA Killer-Kühler



Enorme Kühloberfläche und Abmaße sowie Quad-Heatpipes

Das Layout des Kühlers ermöglicht zwei Montagevarianten. Die erste “on top” auf der GPU, so dass der Lüfter auch die elektronischen Bauteile und RAM aktiv ventiliert. Hierzu bedarf es allerdings einiger Fingerfertigkeit, die zwei verdeckt zu verschraubenden Rändelmuttern anzusetzen und festzuziehen.

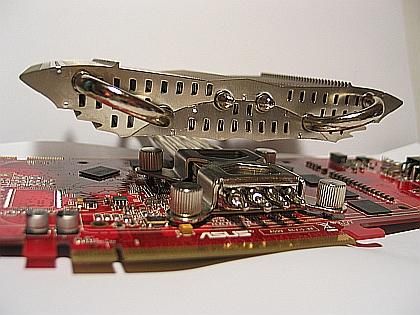

Montage-Option eins: On Top der GPU…



Leider Verlust von bis zu drei Slots und/oder des zweiten PCIe Steckplatzes

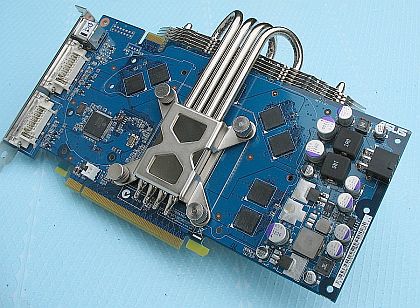

Bei dem alternativ möglichen Aufbau liegt die Karte Sandwich-artig zwischen Kühllamellen und Bodenplatte des HR-03 VGA-Kühlers. Die einfachste Montageart, da alle Rändelmuttern frei zugänglich sind und daher ganz leicht zu befestigen sind.

Montageoption zwei: sehr einfach…



… aber Manko ggf. Inkompatibilitäten je nach Mainboard-Layout mit CPU- oder Northbridge-Kühlern

Gewusst wie, geht der Einbau sehr flott von der Hand. Zu erwähnen ist noch, dass das Haltekreuz vorher mit Schraubstiften versehen werden muss. Zusätzlich kommen vier Isolator-Gummidistanzscheiben dazu. Für die GPU gibt es noch einen selbstklebenden Moosgummirahmen, um ggf. ein Kippeln auf der GPU und damit Beschädigungen vorzubeugen. Allerdings ist dieses Zubehör eigentlich unnütz und muss nicht wirklich verbaut werden.

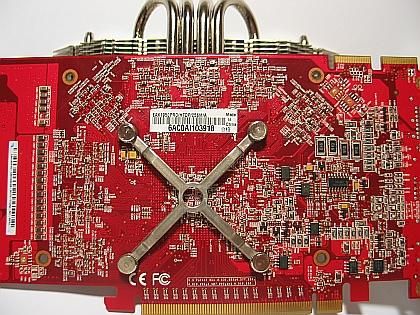

Haltekreuz rückseitig bei der “On Top GPU” Montage



Klasse Lösung: Rändelstiftschrauben werden im Kreuz verschraubt
