Messungen an der Chroma Teststation

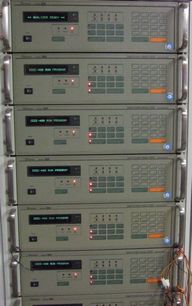

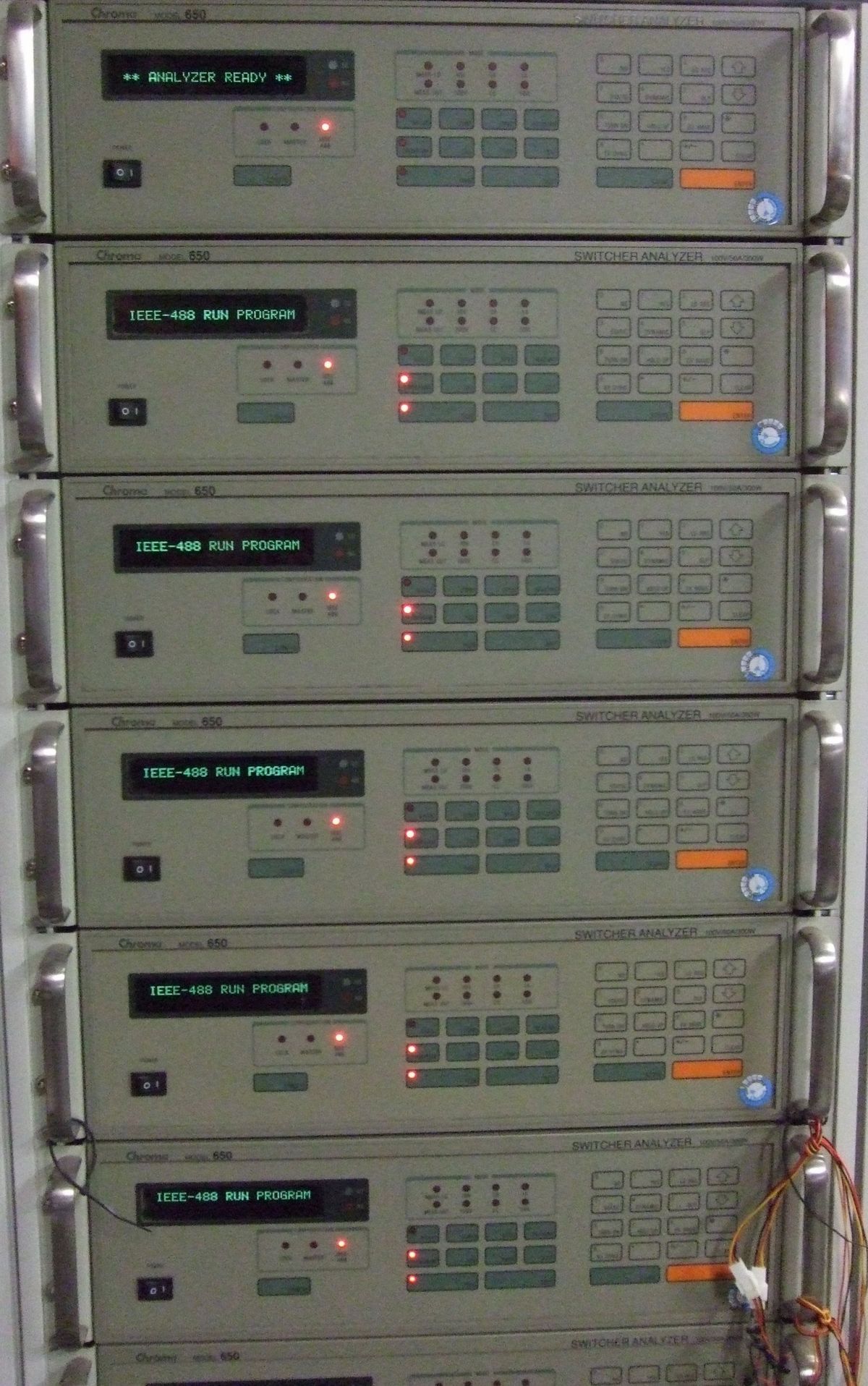

Zusätzlich zu den Praxistest mit verschiedenen Systemen testet Hartware.net die Netzteile nun auch gelegentlich an einer Chroma ATE 8000 Teststation. Wir bedanken uns beim Netzteilhersteller be quiet! für die Bereitstellung der Chroma und die entsprechende Unterstützung bei den Tests!

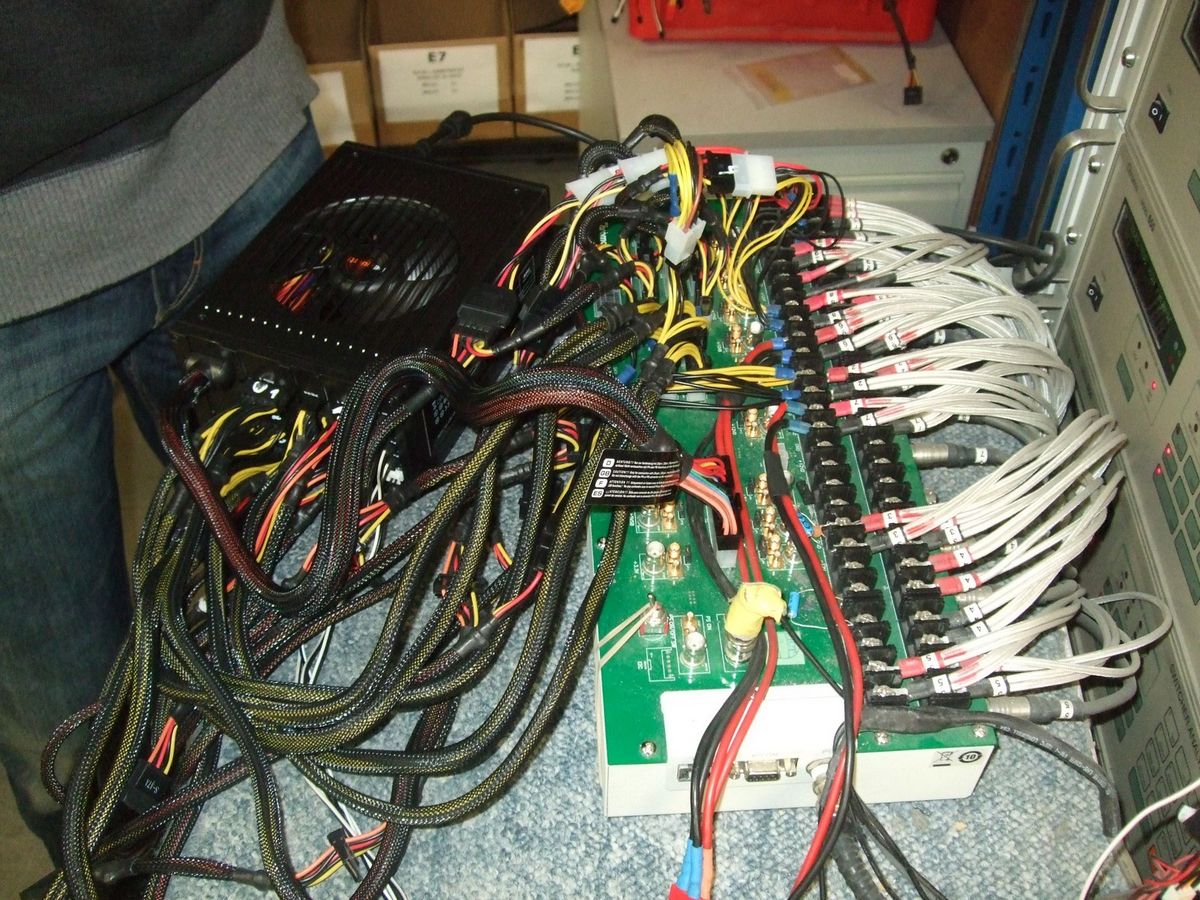

Chroma-Test – hier mit einer 650

Nachfolgend sind die Ergebnisse der Testläufe an der Chroma bei 230 Volt aufgeführt.

Chroma 10% Last
Last 10 % +12V1 +12V2 +5V +3,3V -12V +5Vsb
Spannung 12,12 V 12,09 V 5,059 V 3,42 V 11,81 V 5,001 V
Stromstärke 0,739 A 1,019 A 0,741 A 1,06 A 0,019 A 0,209 A
Last pro Leitung 8,954 W 12,321 W 3,749 W 3,625 W 0,224 W 1,045

Last P(in) 37,80 W
Last P(out) 29,92 W
Wirkungsgrad 79,15 %
PFC (0-1) 0,752
Chroma 20% Last
Last 20 % +12V1 +12V2 +5V +3,3V -12V +5Vsb
Spannung 12,11 V 12,05 V 5,041 V 3,41 V 11,84 V 4,987 V
Stromstärke 1,490 A 2,040 A 1,506 A 2,13 A 0,039 A 0,428 A
Last pro Leitung 18,039 W 24,590 W 7,592 W 7,252 W 0,462 W 2,134

Last P(in) 71,23 W
Last P(out) 60,07 W
Wirkungsgrad 84,33 %
PFC (0-1) 0,849
Chroma 50% Last
Last 50 % +12V1 +12V2 +5V +3,3V -12V +5Vsb
Spannung 12,05 V 11,91 V 4,996 V 3,39 V 11,89 V 4,945 V
Stromstärke 3,742 A 5,131 A 3,803 A 5,32 A 0,109 A 1,069 A
Last pro Leitung 45,076 W 61,095 W 18,996 W 18,012 W 1,297 W 5,286

Last P(in) 173,04 W
Last P(out) 149,76 W
Wirkungsgrad 86,55 %
PFC (0-1) 0,909
Chroma 100% Last
Last 100 % +12V1 +12V2 +5V +3,3V -12V +5Vsb
Spannung 11,98 V 11,64 V 4,925 V 3,34 V 12,01 V 4,875 V
Stromstärke 7,523 A 10,260 A 7,613 A 10,66 A 0,210 A 2,130 A
Last pro Leitung 89,810 W 119,447 W 37,494 W 35,628 W 2,521 W 10,384 W

Last P(in) 349,68 W
Last P(out) 295,28 W
Wirkungsgrad 84,44 %
PFC (0-1) 0,921
Vergleich der Wirkungsgrade
230 Volt LC-Power
LC7300		 Huntkey
Jumper 300G
10 % 79,15 % 77,37 %
20 % 84,33 % 85,87 %
50 % 86,55 % 90,44 %
100 % 84,4 % 89,97 %

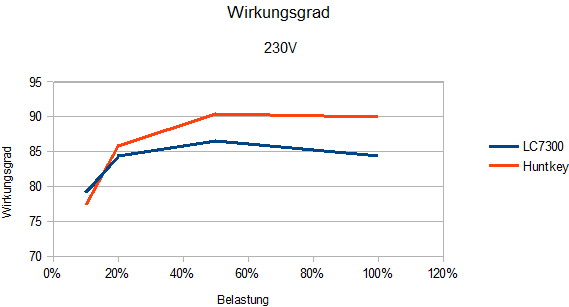

Die letzten Ergebnisse gibt es auch nochmal als Diagramm:

Im Folgenden sind die Wirkungsgrade der für die 80-Plus-Bewertung relevanten Messungen bei 115 Volt aufgeführt. Auf die Darstellung der Einzelergebnisse verzichten wir, weil sie hierzulande – bei 230 Volt – nicht relevant sind. Diese können aber dem kompletten Chroma-Report (PDF, 74 KByte) entnommen werden.

Vergleich der Wirkungsgrade
115 Volt LC-Power
LC7300		 Huntkey
Jumper 300G		 80+ Silber 80+ Bronze
20 % 83,09 % 85,78 % 85 % 82 %
50 % 84,85 % 89,08 % 88 % 85 %
100 % 82,30 % 88,12 % 85 % 82 %

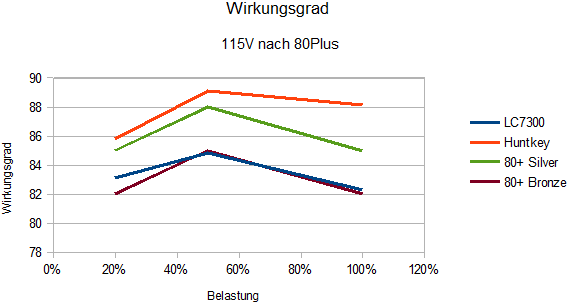

Die letzten Ergebnisse gibt es auch hier nochmal als Diagramm:

Leider erreicht das LC-Power LC7300 in unseren Tests nicht die Vorgaben des 80Plus Silber Zertifikats und agiert eher auf 80Plus-Bronze-Niveau.
