Thermalright Silver Arrow SB-E Extreme - Seite 4

Montage

Bei der Montage setzt Thermalright auf das hauseigene Montagesystem.
Das gesamte AMD-Retention-Modul wird entfernt und die CPU von Wärmeleitpaste gesäubert.

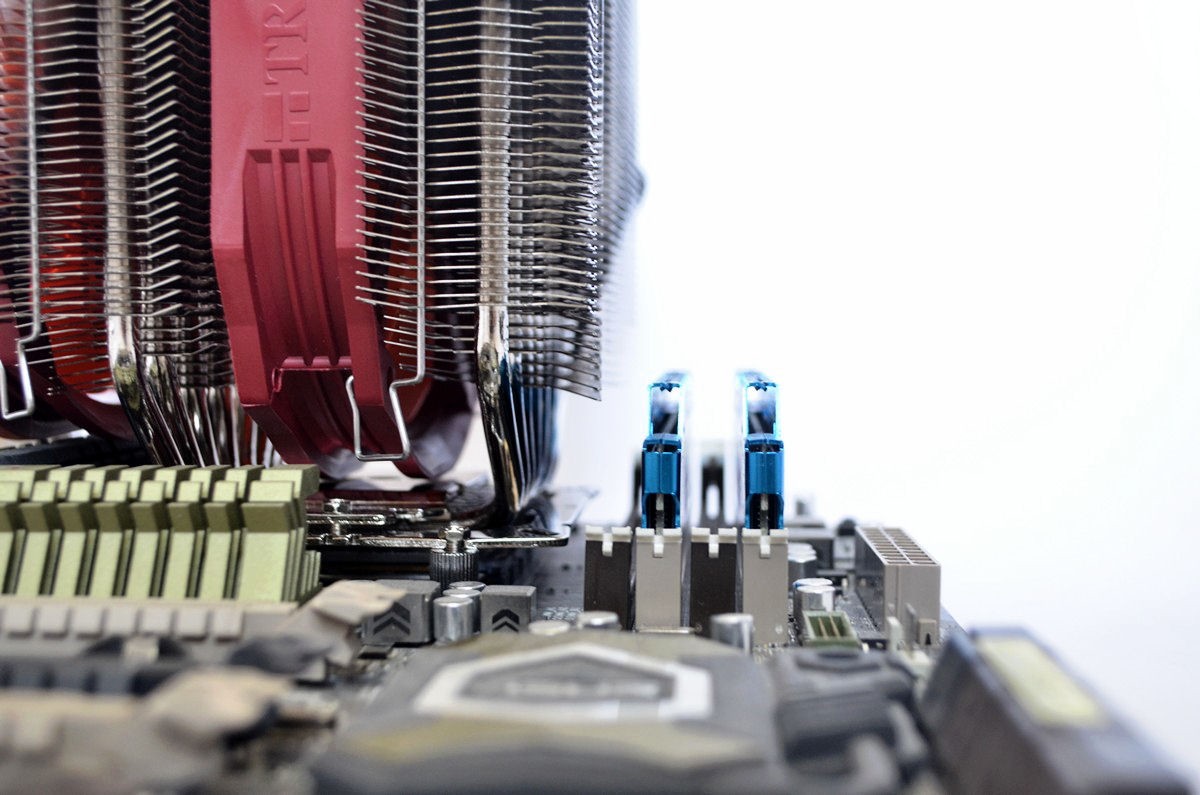

Der montierte Kühler

Nun wird die Multibackplate mit den fünf Abstandshaltern und den Schrauben bestückt. Danach wird die Multibackplate mit den vier Abstandshaltern mit dem Mainboard verbunden. Darauf wird ein weiterer Montage-Rahmen mit vier normalen Kreuzschlitzschrauben fixiert.

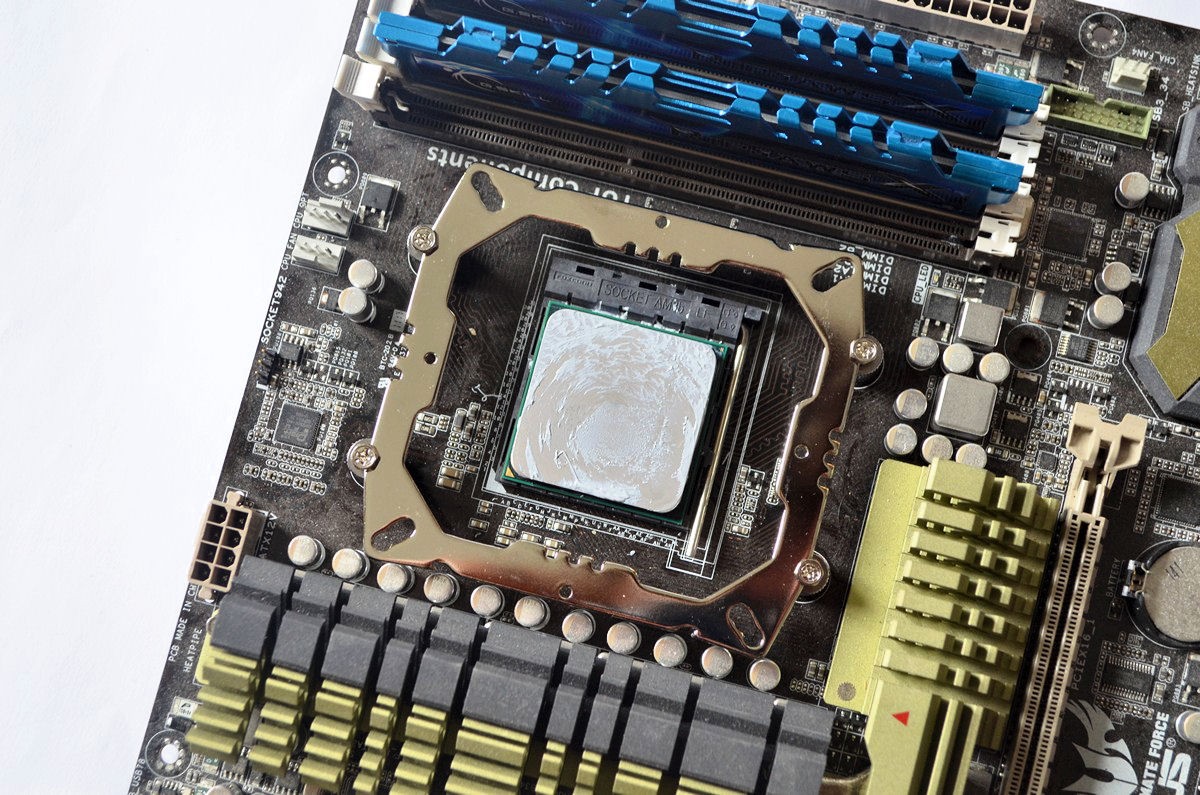

Das Montagesystem

Zu guter Letzt wird Wärmeleitpaste auf die CPU aufgetragen und der Kühler mit der letzten Montageplatte platziert und mit dem Montagerahmen verschraubt.
Hier gilt es jedoch zu beachten, dass die Lüfter für die Montage nicht am Kühler montiert sein sollten.

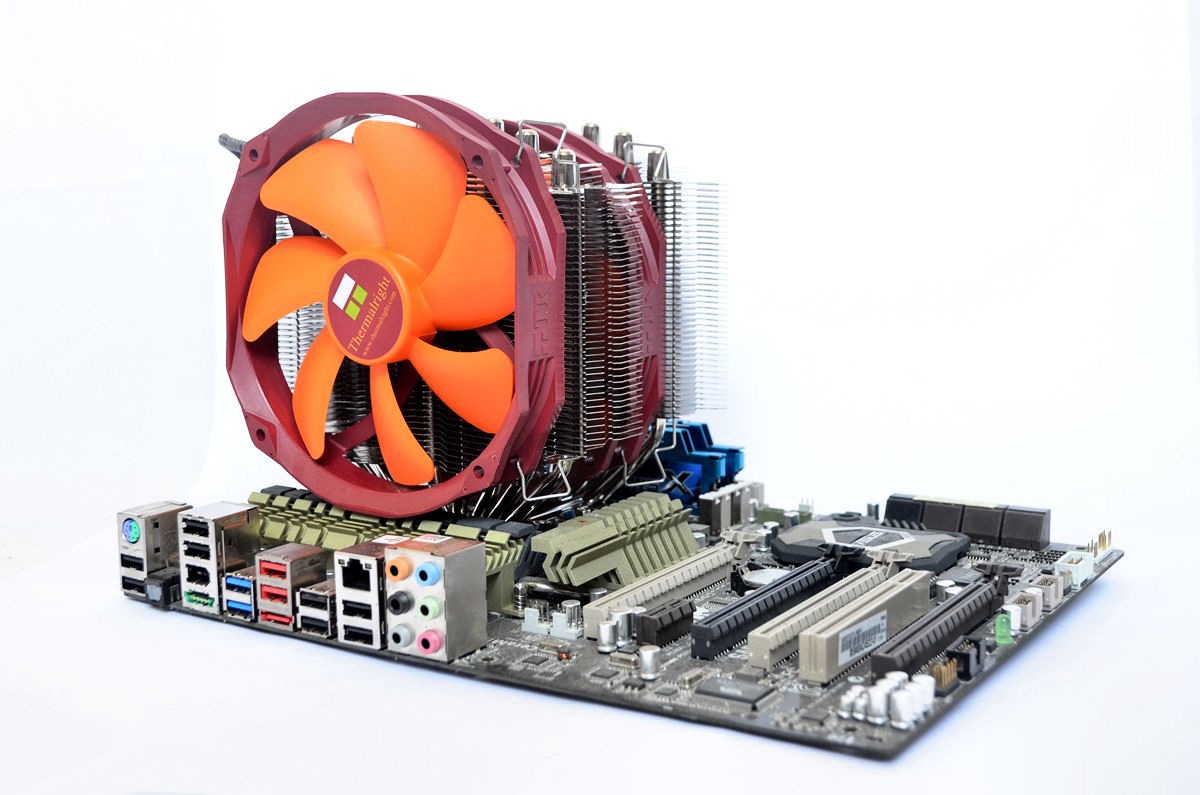

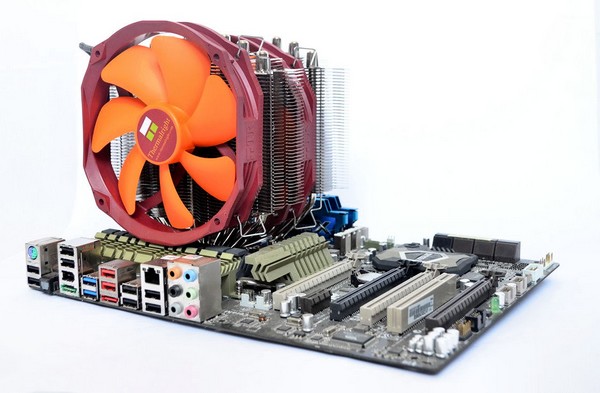

Der Kühler mit Lüfter

Für die Montage müssen ungefähr 10 bis 15 Minuten eingerechnet werden. Sie ist mit einfachem Werkzeug durchführbar.
