Montage

Um den Scythe Ashura auf einem AM3+ System zu installieren, muss zuerst das AMD-Retentionmodul teilweise entfernt werden.
Die Kunststoffhalterungen mit den Schrauben können beiseite gelegt werden, nur die AMD-Backplate wird weiter verwendet.

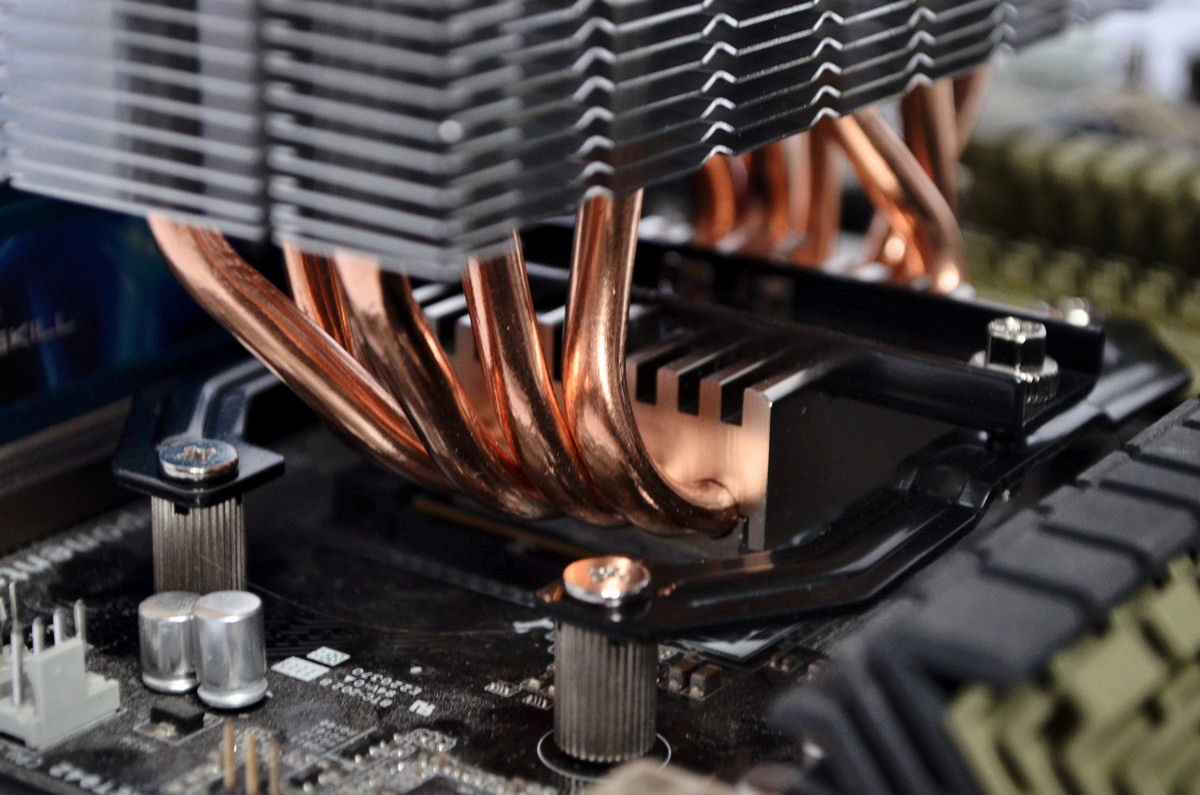

Im Anschluss werden die vier Gewindebolzen mit dem Mainboard und der AMD-Backplate verschraubt.
Ist dies geschehen, werden die beiden AMD-Montagebügel mit jeweils zwei Schrauben auf die Gewindebolzen geschraubt.
Auf die CPU wird nun Wärmeleitpaste aufgetragen und der Scythe Ashura auf dieser platziert.
Zu beachten ist hierbei, dass sich der Lüfter für die Montage noch nicht am Kühler befinden sollte.

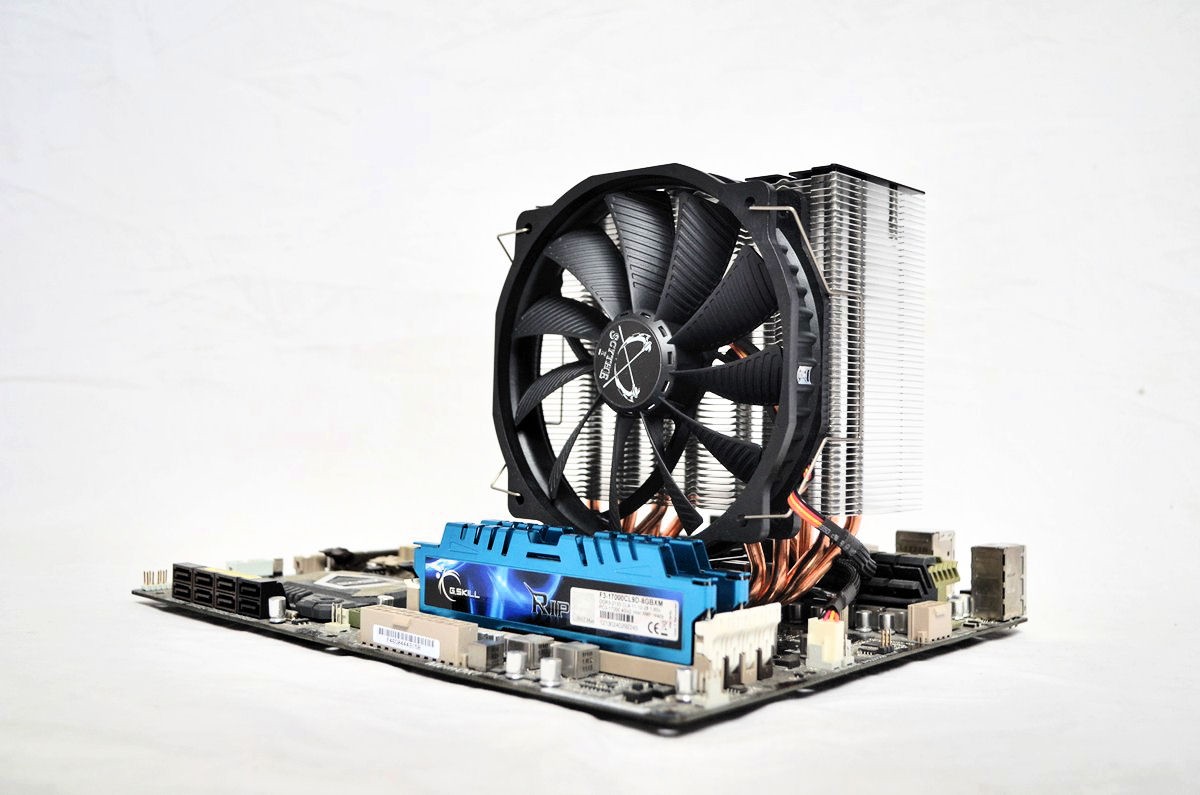

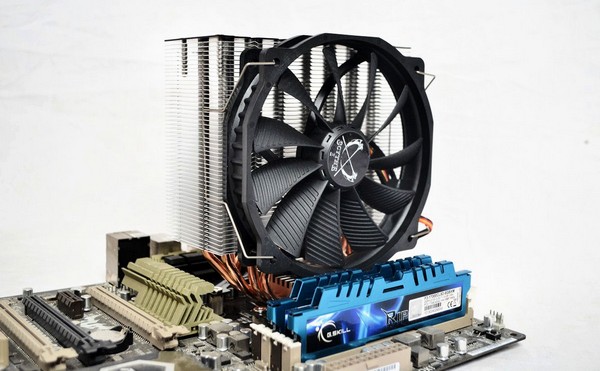

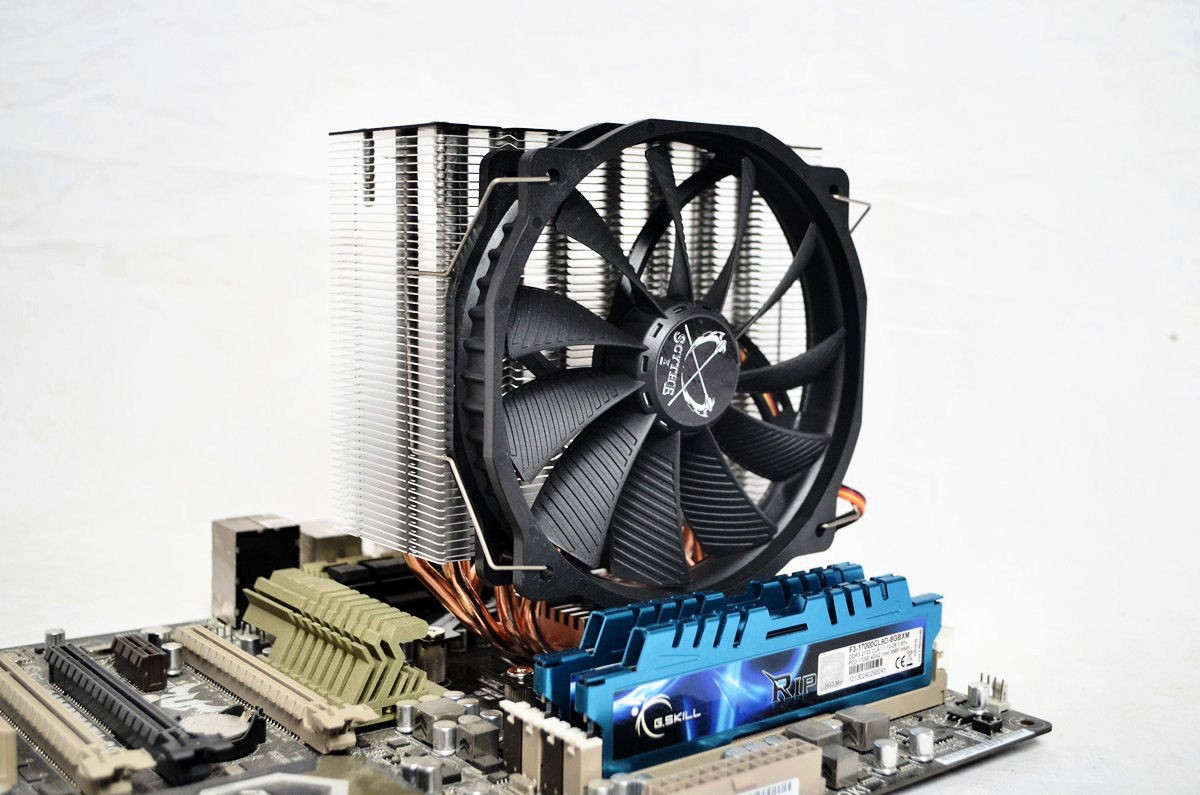

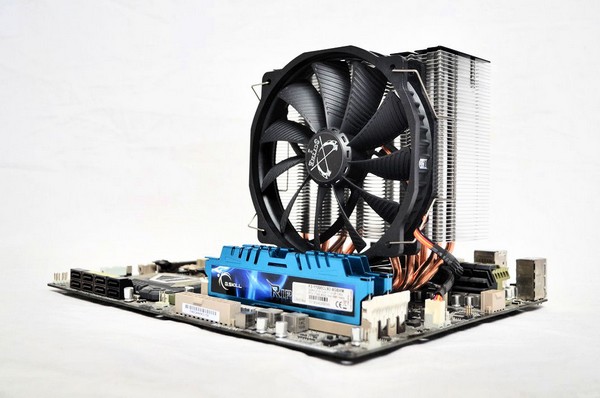

Nun wird der letzte Querbügel mit zwei Montageschrauben zusammen mit dem Ashura mit den AMD Montagebügel verschraubt und danach der Lüfter am Kühler fixiert.
Zu guter Letzt wird der Lüfter natürlich noch eingesteckt.

Für die Montage müssen ungefähr 10 bis 15 Minuten eingeplant werden. Sie geht ohne Schwierigkeiten vonstatten und kann mit einem einfachen Schraubendreher bewältigt werden.
