Montage

Damit der Noctua NH-D15 auf dem AM3+ Sockel montiert werden kann, müssen als erstes die beiden Kunststoffhalterungen des AMD-Retention-Moduls entfernt und die CPU von alter Wärmeleitpaste gereinigt werden. Die AMD-Backplate wird beibehalten.

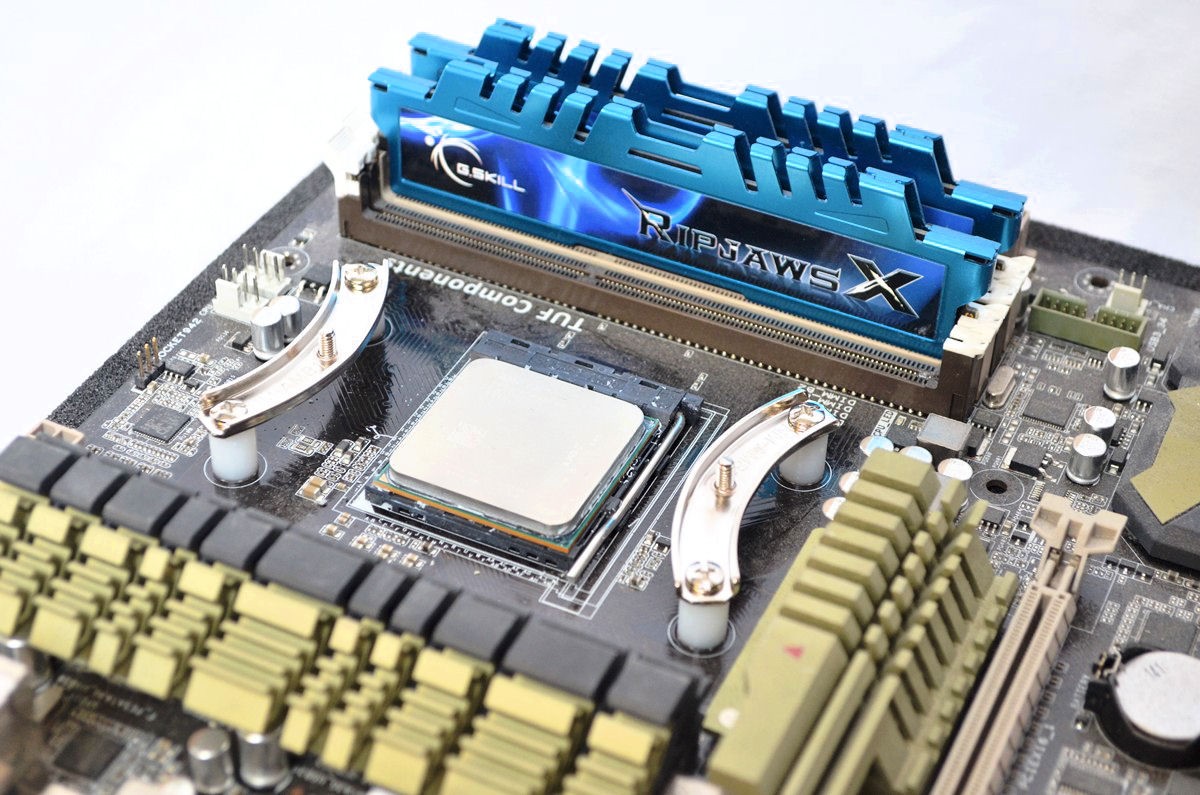

Nun werden die beiden AMD-Halterungen mit jeweils zwei Schrauben und zwei Kunststoffabstandshaltern mit der AMD-Backplate zusammen mit dem Mainboard verschraubt.

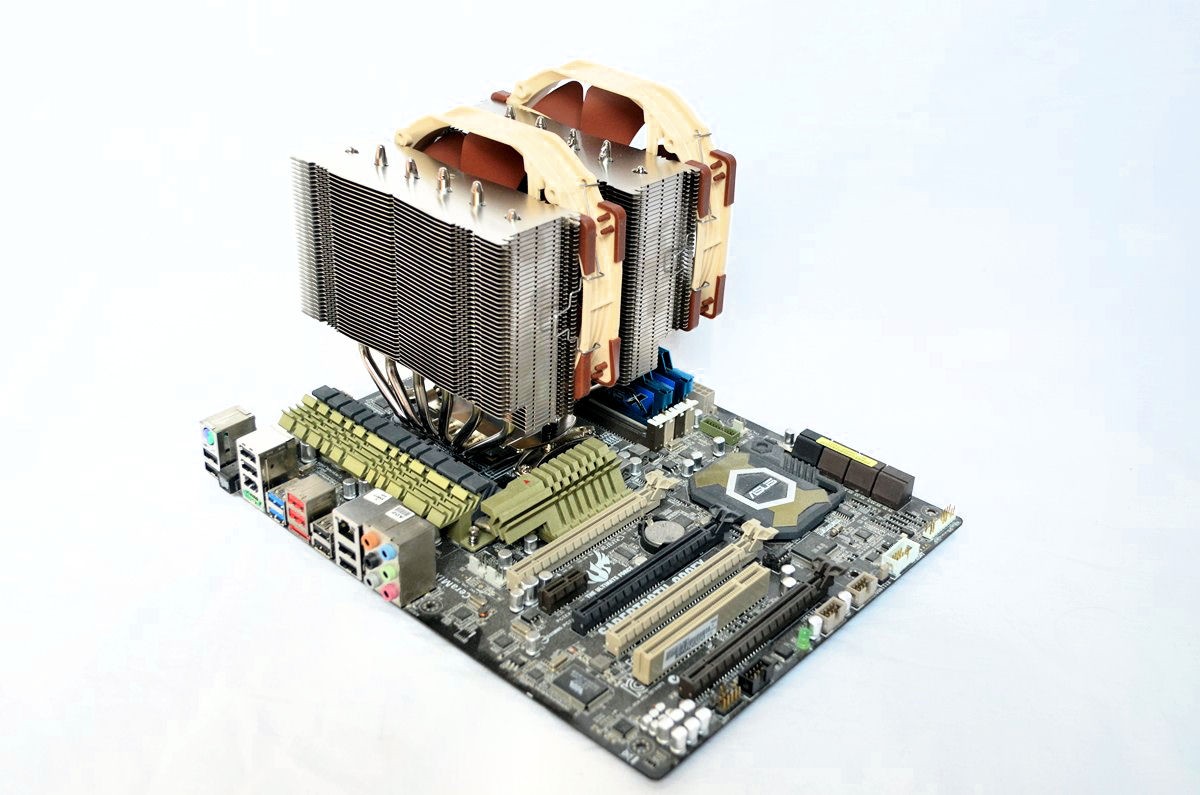

Die CPU wird nun mit Wärmeleitpaste bestrichen und der Kühler auf der CPU positioniert.

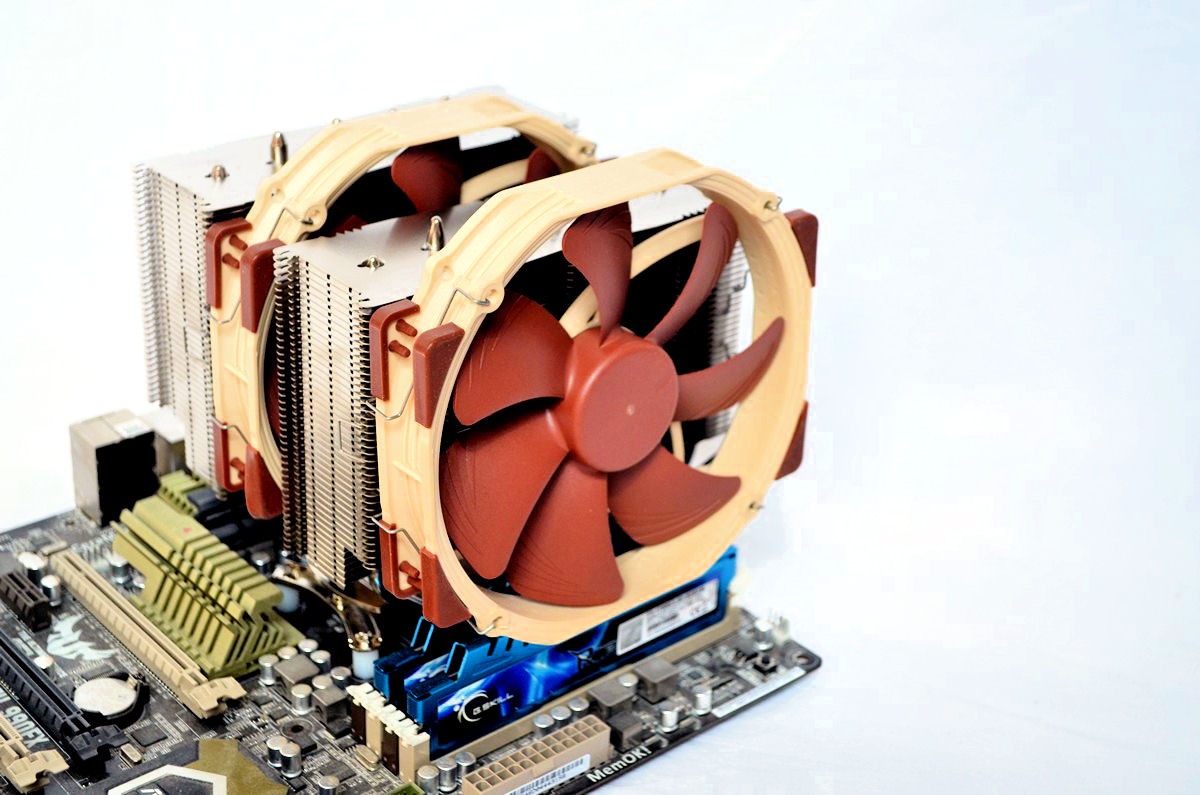

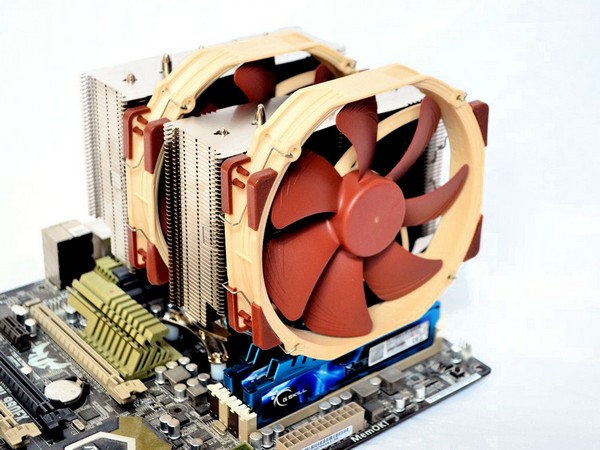

Danach wird dieser mit Gefühl festgezogen und die beiden Lüfter mit jeweils zwei Klammern am Kühler fixiert.

Ein Nachteil der Lüfterklammern: Es lassen sich nur die Noctua-Lüfter montieren, da die Halterungen zu normalen Lüftern nicht kompatibel sind.

Die Montage ist in 5 bis 10 Minuten erledigt und es wird nur ein handelsüblicher Schraubendreher benötigt.
