Fractal Design Core 3300 - Seite 4

Einbau

Die Abstandhalter für das Mainboard können im Fractal Design Core 3300 durch das mitgelieferte Tool bequem angebracht werden. Das Mainboard ist anschließend einfach verschraubbar und die Grafikkarte lässt sich problemlos mit den Thumb-Screws befestigt.

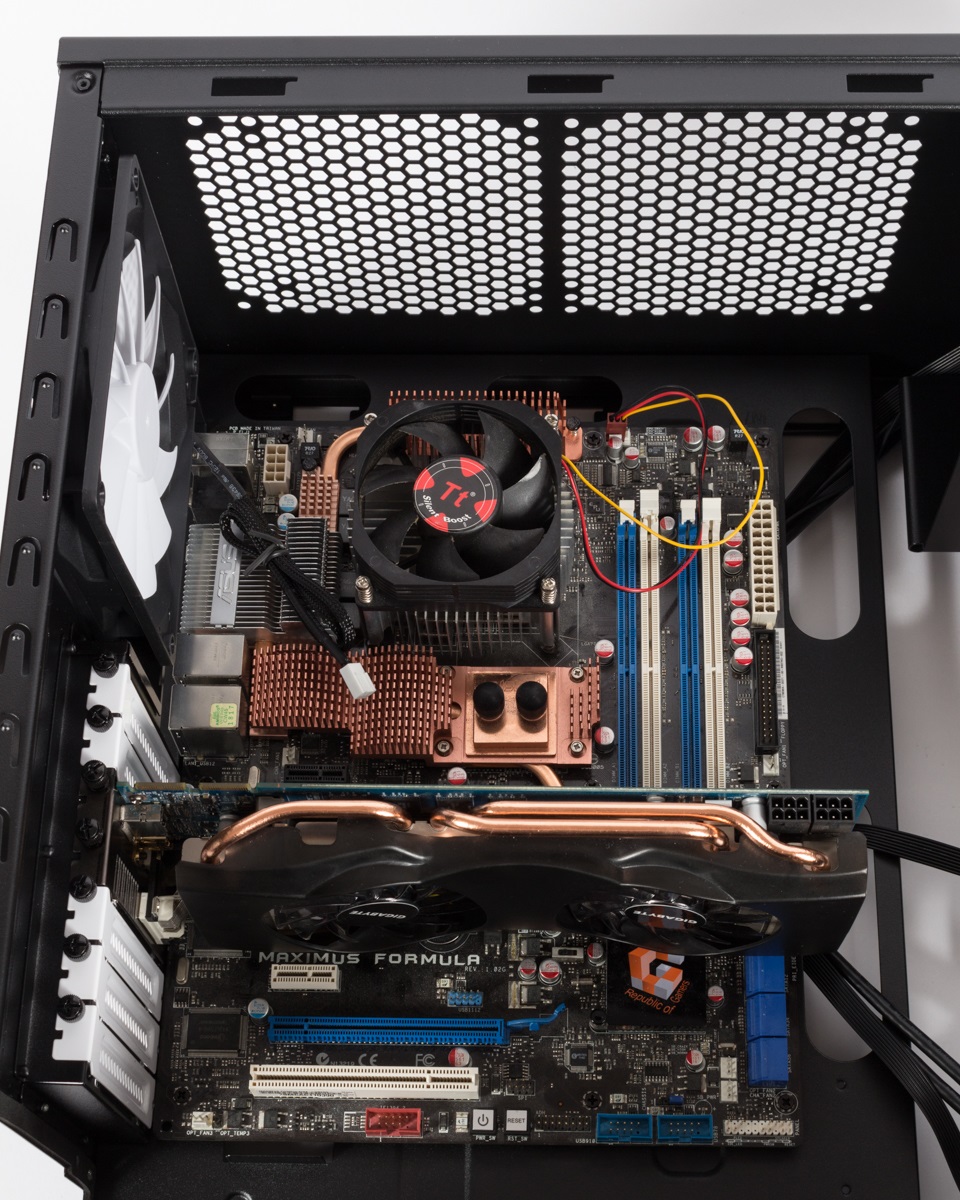

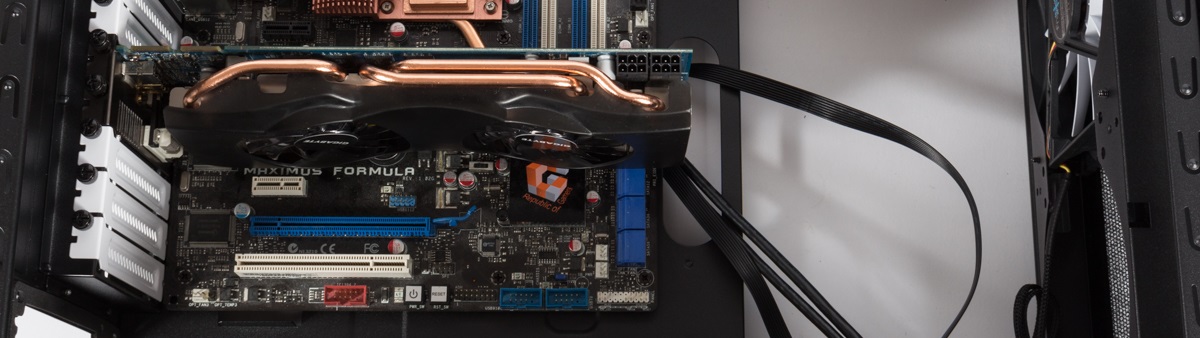

Verbautes Mainboard mit Grafikkarte

Grafikkarten können bis zu 43 Zentimeter lang sein – allerdings nur, wenn die Festplattenhalterung entfernt wurde. Ist die Halterung verbaut und auf der Höhe der Grafikkarte keine Festplatte verschraubt, sind lange Versionen ebenfalls möglich, aber nur, wenn diese nicht mit dem Stromanschluss zur Halterung zeigen.

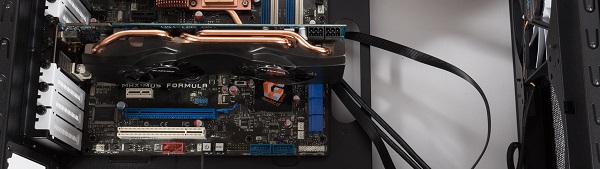

Viel Platz für die Grafikkarte

Auf der beschriebenen Halterung lassen sich drei Festplatten und drei SSDs gleichzeitig verschrauben. Festplatten werden durch die vorhandenen Gummierungen zudem leicht entkoppelt.

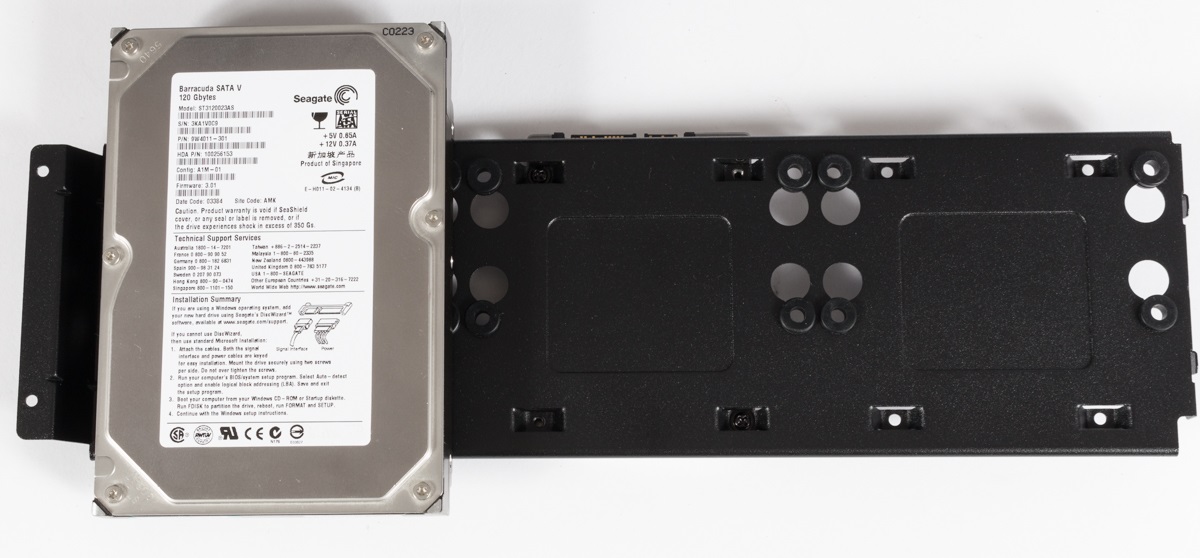

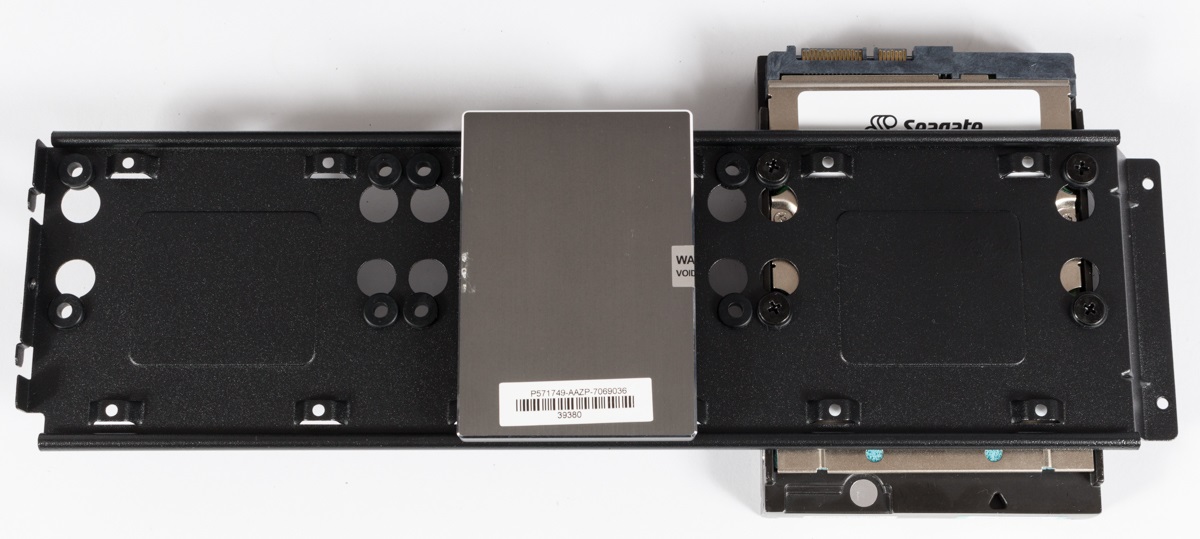

Bis zu drei Festplatten…	…und drei SSDs sind verbaubar

Die Halterung wird anschließend wieder mit den Thumb-Screws im Gehäuse befestigt. Für zwei SSDs ist zudem Platz auf der Rückseite des Mainboardschlittens geschaffen.

Diese müssen dort aber vor dem Einbau des Mainboards befestigt werden und lassen sich entsprechend auch nur wieder entfernen, wenn das gesamte Mainboard entfernt wird. An dieser Stelle wurde daher klar gespart, da auf dem Markt auch cleverere Lösungen verfügbar sind.

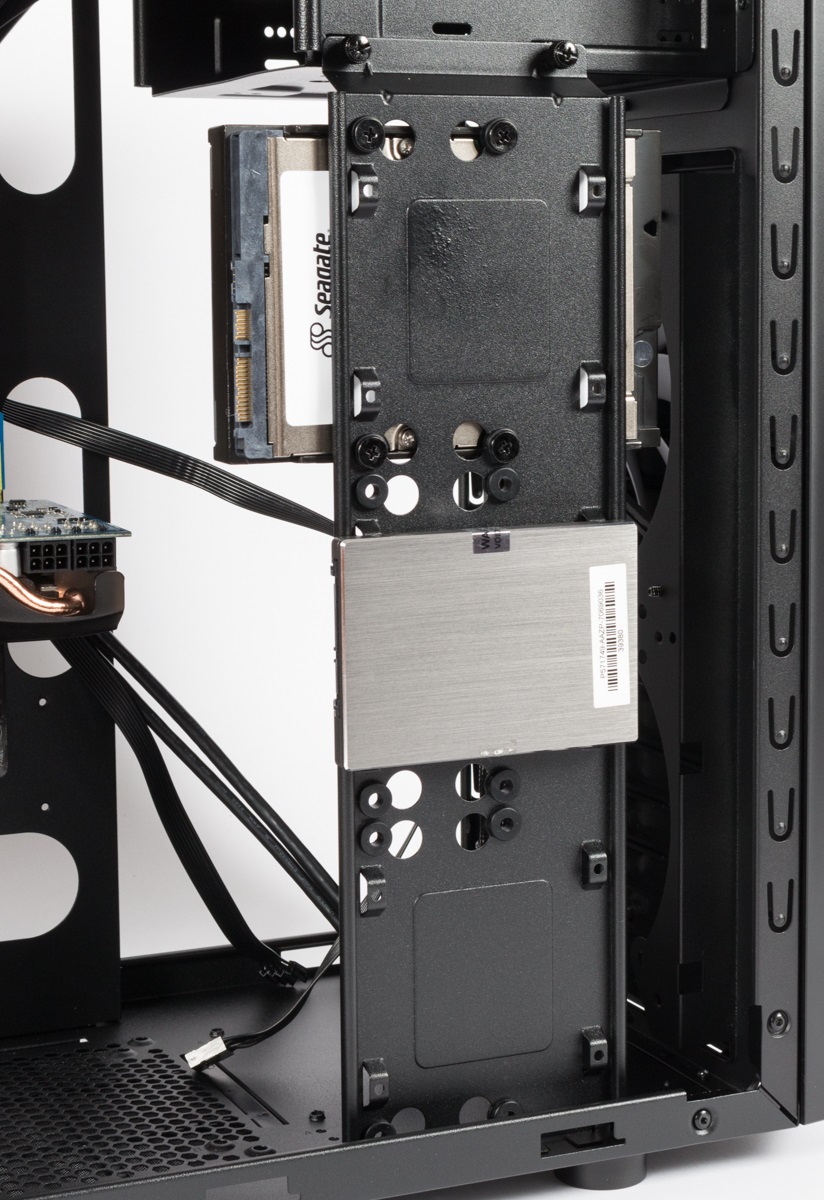

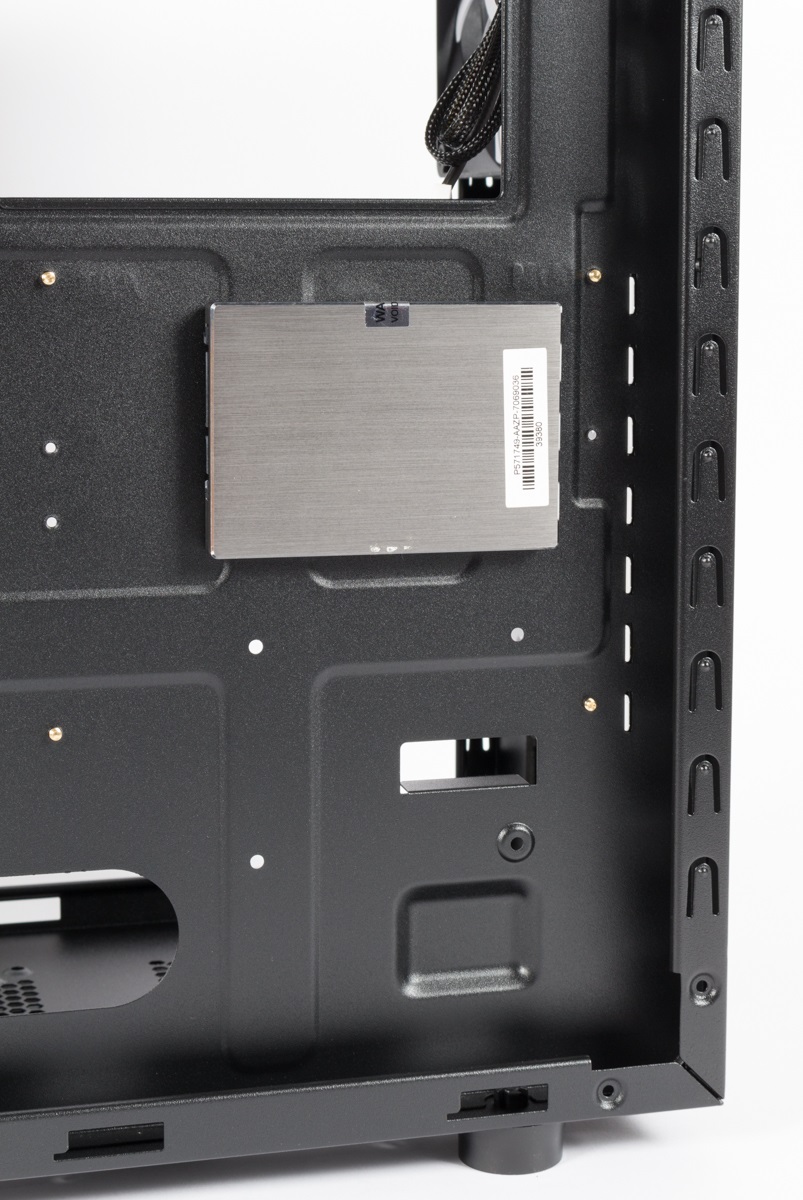

Halterung im Gehäuse	SSD hinter dem Mainboardschlitten

Für den Einbau eines optischen Laufwerks müssen die Front und eine Slotblende entfernt werden. Das 5,25″-Laufwerk wird anschließend in den Schacht geschoben und mit Schrauben an den Seiten befestigt. Schnellverschlüsse gibt es wie für die gesamte Hardware nicht.

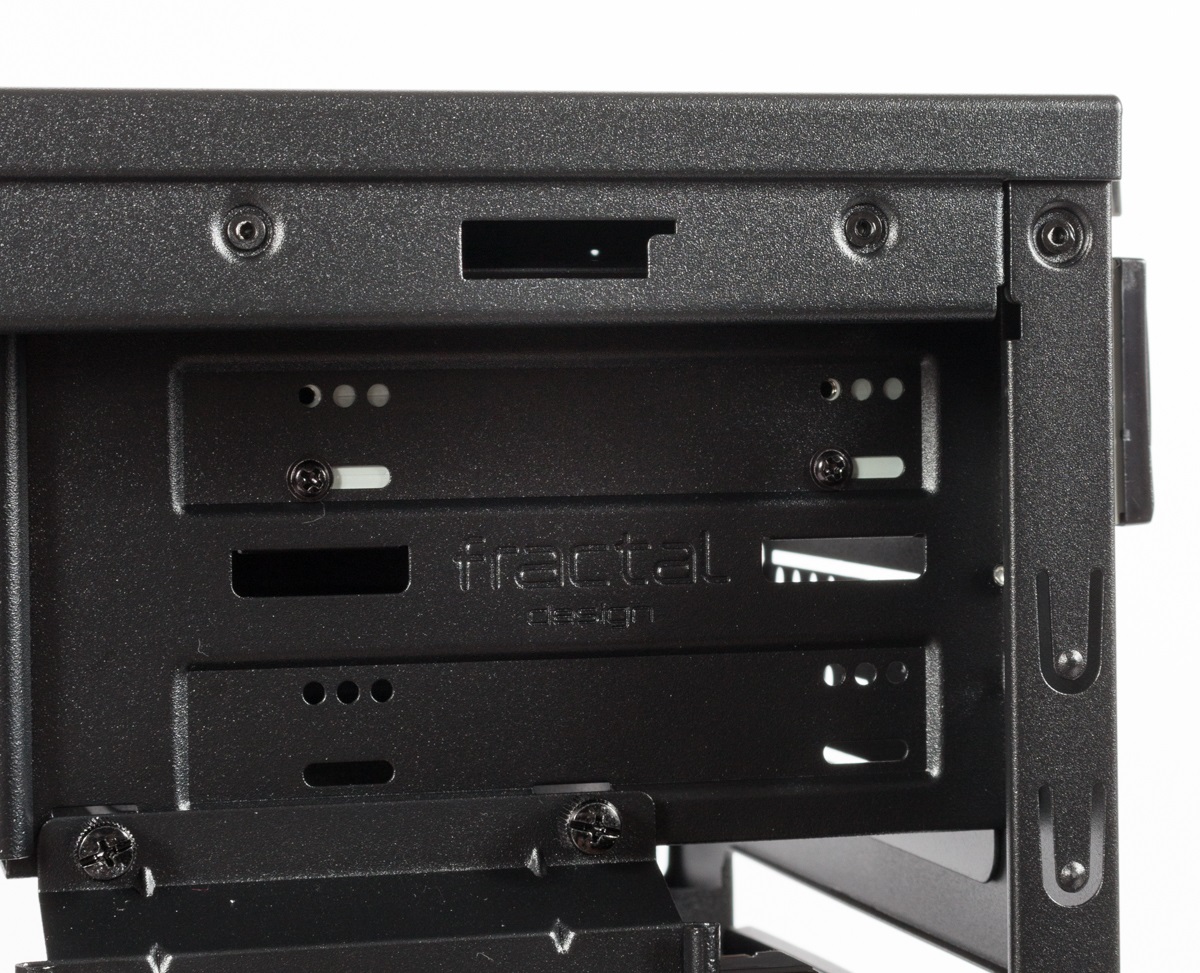

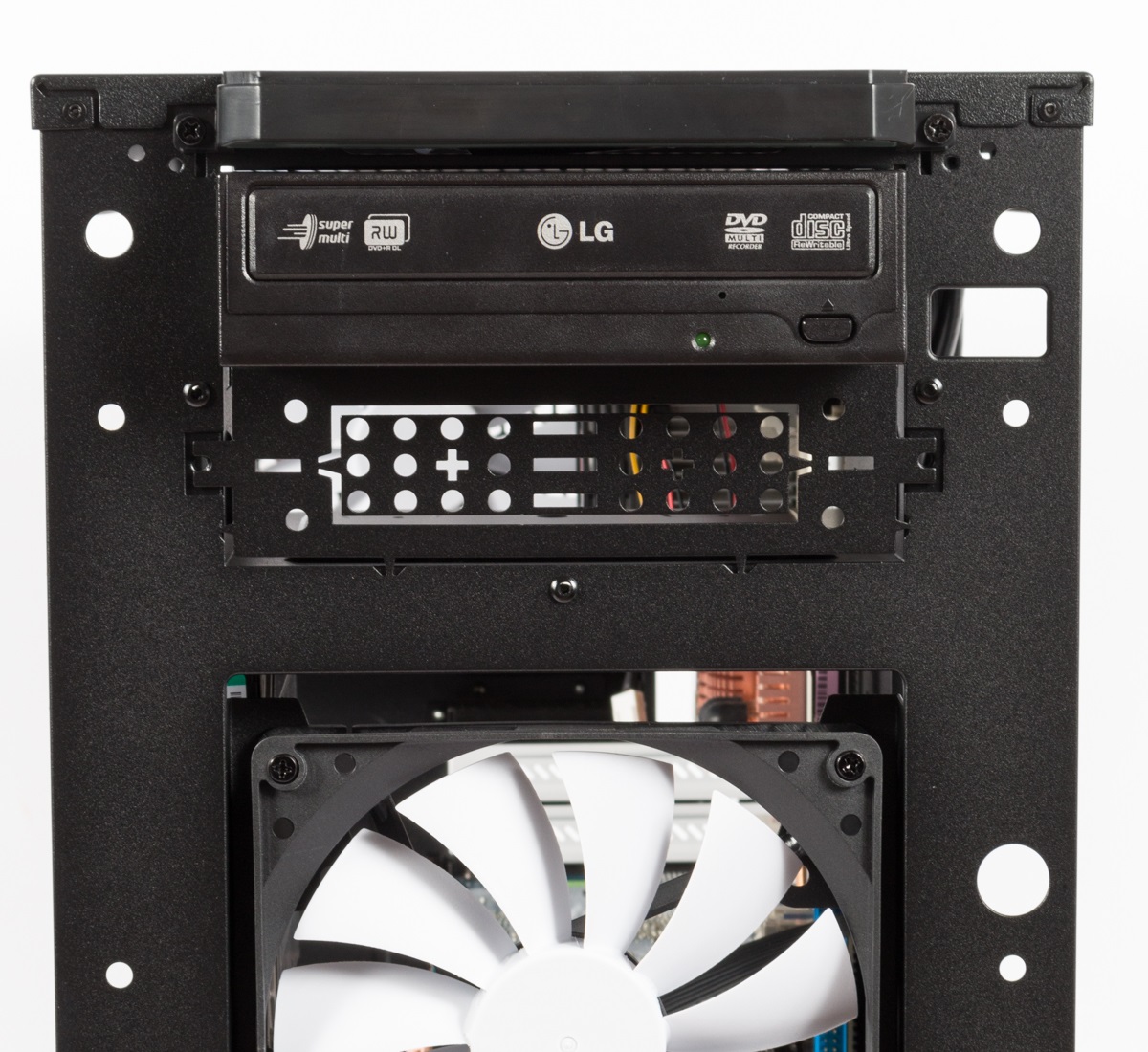

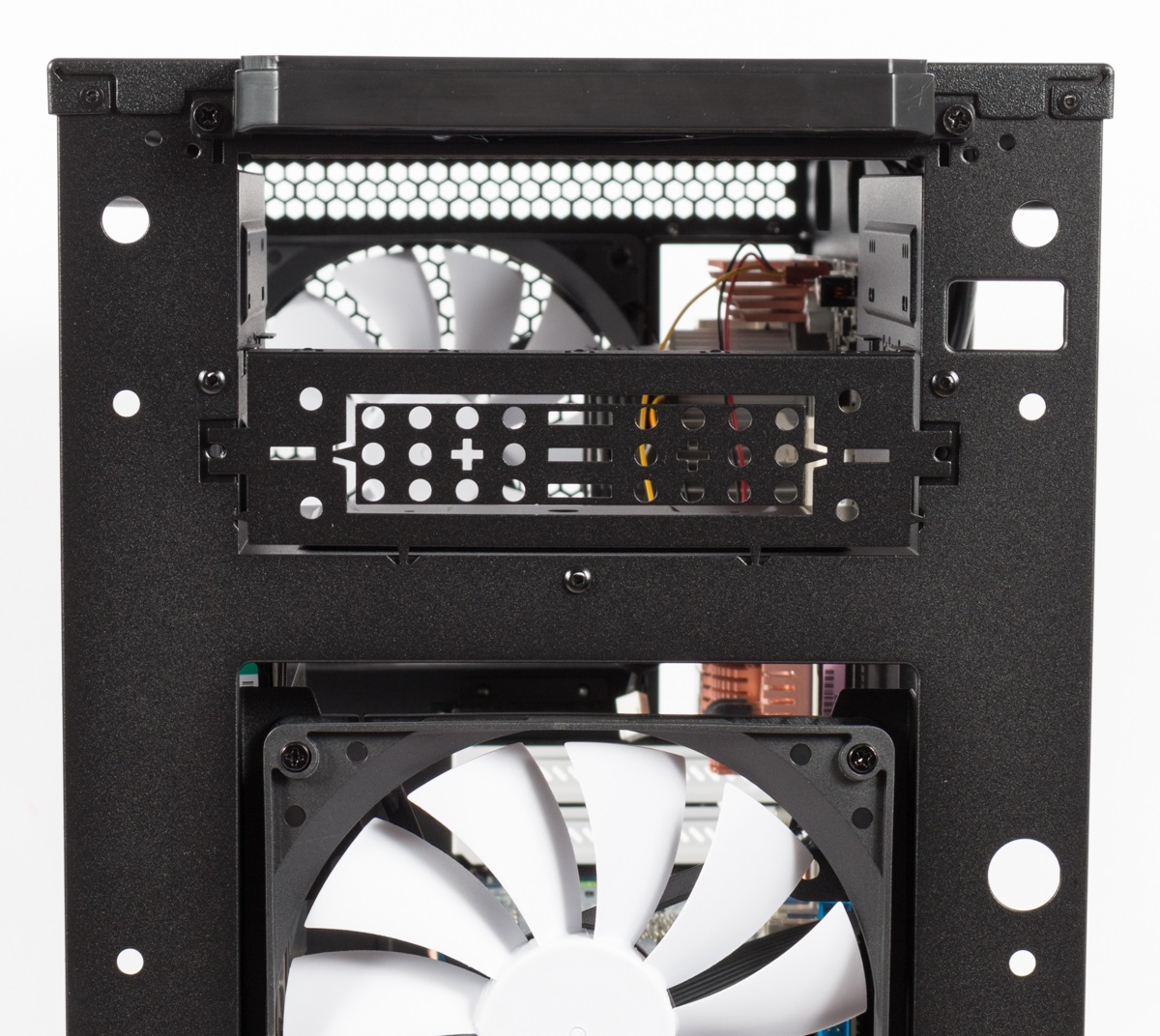

Entfernte Slotblende	Verbautes Laufwerk	Befestigung mit Schrauben

Neben dem Mainboardschlitten sind große Löcher zum Verlegen der Kabel vorhanden, die allerdings keine Gummierungen aufweisen. Da bei der Größe des Festplattenkäfigs gespart wurde, ist auch dort Platz, um Kabel zu verstecken. Wenn möglich sollte aber eher der Platz hinter dem Mainboardschlitten genutzt werden, um den Luftstrom nicht zu behindern. Das rechte Setenteil lässt sich trotz der verlegten Kabel noch problemlos schließen.

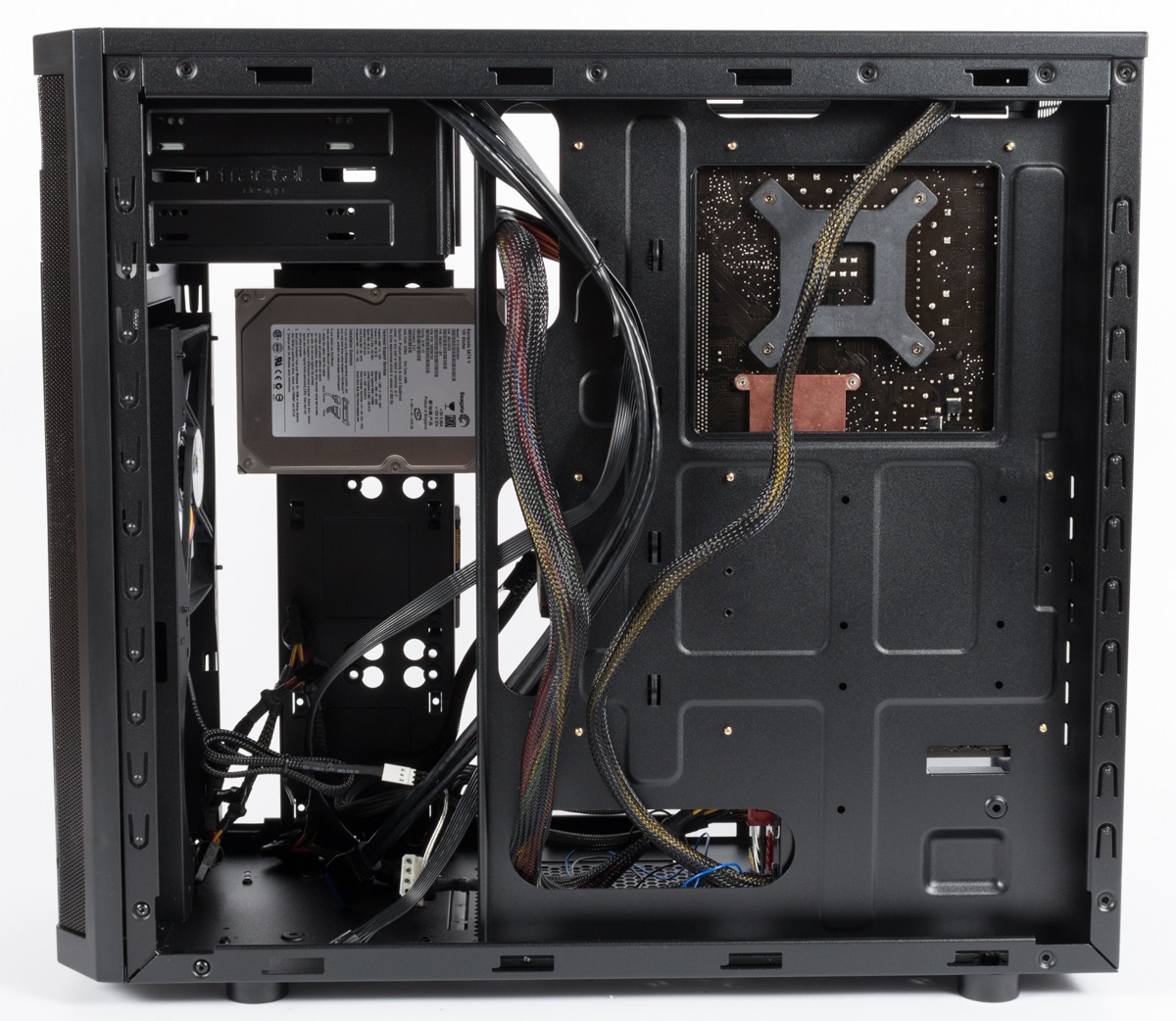

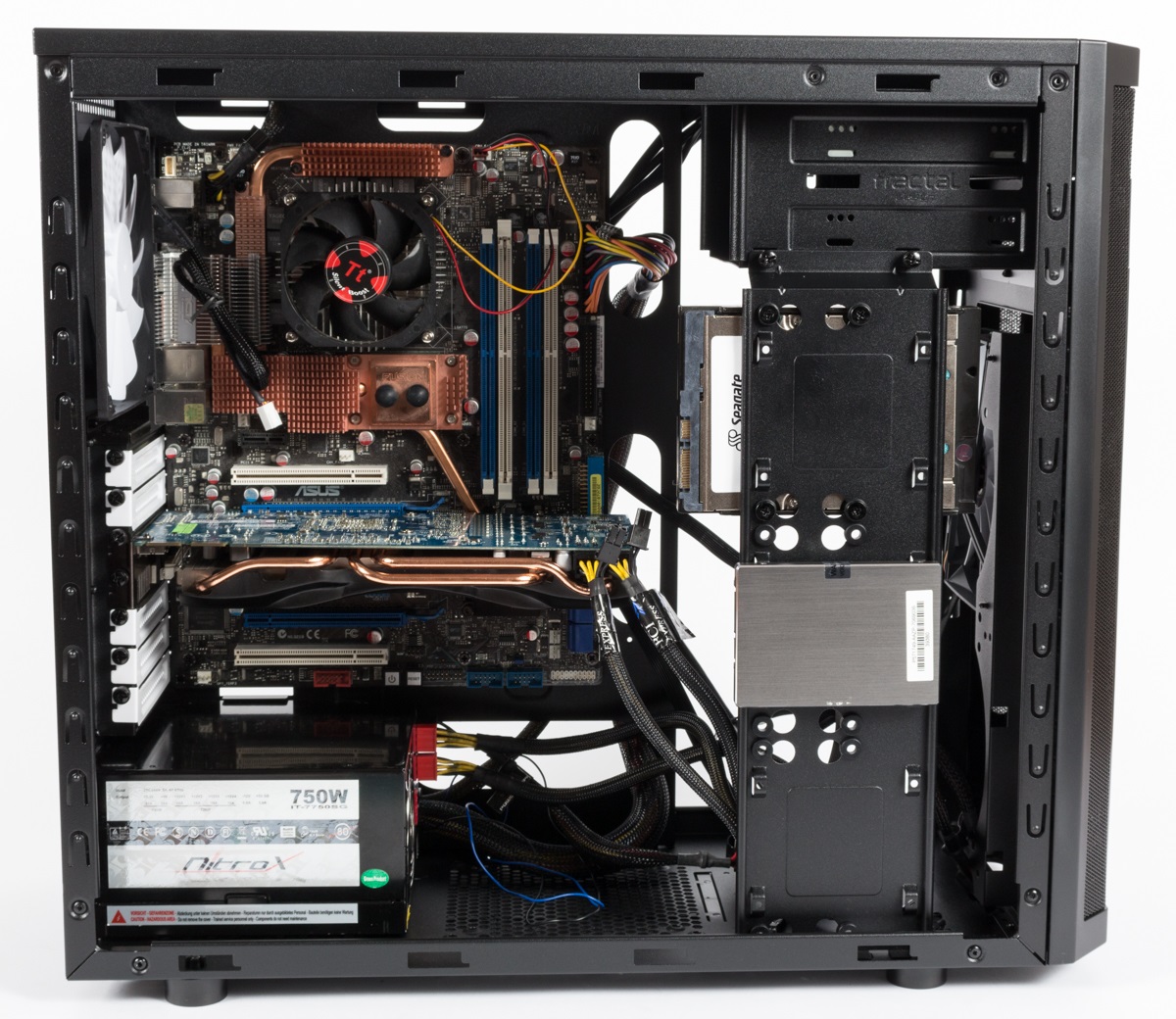

Komplettansicht von vorne…	…und von hinten
