Beim Innovatek PulsMatic handelt es sich um eine Impulswandlerplatine mit optional anschließbarer Systemsicherheitsabschaltung mittels mitgelieferten Power-Switch Kabel. Um Durchflussmessturbinen wie die FlowMeter Rev.2 direkt am Fan-Anschluss des Mainboards zu betreiben, wird in Kombination die PulsMatic benötigt. Hintergrund ist, dass Durchflussmessturbinen eine zu geringe Signalrate im Vergleich zu von Lüftern (2 Pulse/Umdrehung) ausgeben. Dies wird vom Mainboard nicht mehr erkannt. Die Signale der Durchflussmessturbine müssen daher vervielfacht werden, um eine höhere Frequenz zu erreichen. Nur dadurch kann die Pulsrate entsprechend über ein Monitoring mittels der Motherboard-Fananschlüsse problemlos angezeigt werden.

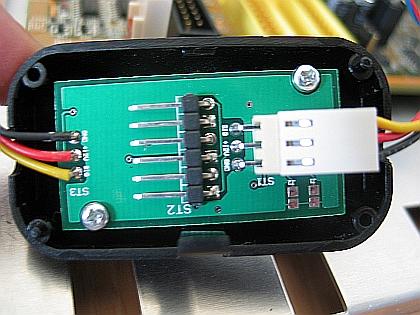

Rechts außen Molexanschluss der FlowMeter



Rechts unten Brücken J1/J2 Lötbrücken zur Programmierung

Merkmale

• Anschlussmöglichkeiten: FlowMeter und Powerswitch sowie ein LED-Ausgang
• Funktion: Hochsetzen der Pulsrate des FlowMeter auf vom Mainboard auswertbare Werte
• Hardwareabschaltung bei Unterschreiten von 0,3 l/min Durchfluss
• passend für LED-Ausgabe zur optischen Anzeige z.B. von an der Front montierter LED
• die ausgegebene Lüfterdrehzahl ändert sich mit der Durchflussmenge
• z.B. Anzeige von 4000 U/min = einem realen Durchfluss von 0,4 l/min
• Power Switch Anschlusskabel
• Standard 3-Pin Molexstecker
• Kabellänge ~45cm
• Standard-Einstellung 10.000 Pulse
• Weitere Möglichkeiten: Hochsetzen der Pulszahl langsamdrehender Lüfter auf die vom Mainboard erkennbaren Werte
• der benötigte Multiplikator ist über Brücken einstellbar
• deutsche, leicht verständliche Bedienungsanleitung

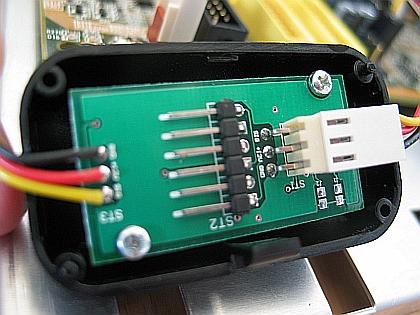

Mitte Pins für den Powerswitch-Kabelanschluss



Links außen Kabelabgang zum MB Fan-Anschluss

Der Microcontroller-gesteuerte Innovatek PulsMatic vervielfacht die Impulsrate der FlowMeter Rev.2 Durchflussmessturbine und gibt diesen Wert an das Mainboard weiter. Das Mainboard kann diesen Wert dann variabel – je nach aktuellem Durchfluss – im BIOS oder mit Software-Tools gleich dem eines Drehzahlsignal von normalen Lüftern anzeigen. Mit dem PulsMatic Wandler entspricht z.B. ein Durchfluss von 0,75 l/min einem z.B. im BIOS angezeigten Wert von 7500 U/min. Je nach Bedarf ist die Umsetzrate optional laut Bedienungsanleitung einstellbar. Die Einstellung im Auslieferungszustand ist bei herkömmlichen Wasserpumpen übergreifend ausreichend. Erst bei sehr durchflussstarken Wasserpumpen ist eine entsprechend veränderte Konfiguration gemäß Bedienungsanleitung nötig.

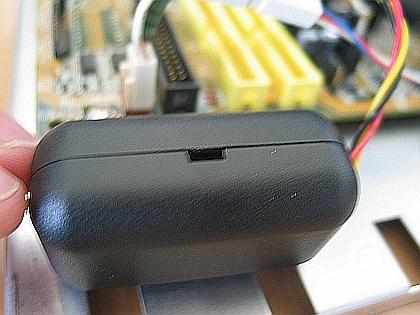

Leicht zu öffnendes PulsMatic Gehäuse
