Gigabyte EX58-Extreme (Intel X58) - Seite 4

Ausstattung

Das Layout des Gigabyte EX58-EXTREME ähnelt dem Layout der zuvor getesteten Mainboards, mit Ausnahme des Intel-Boards.

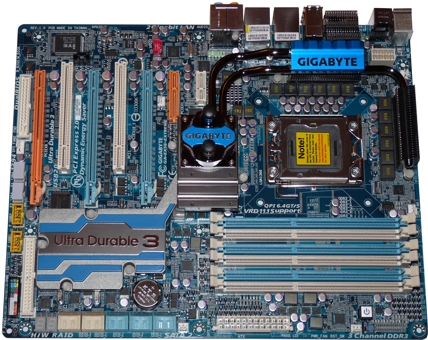

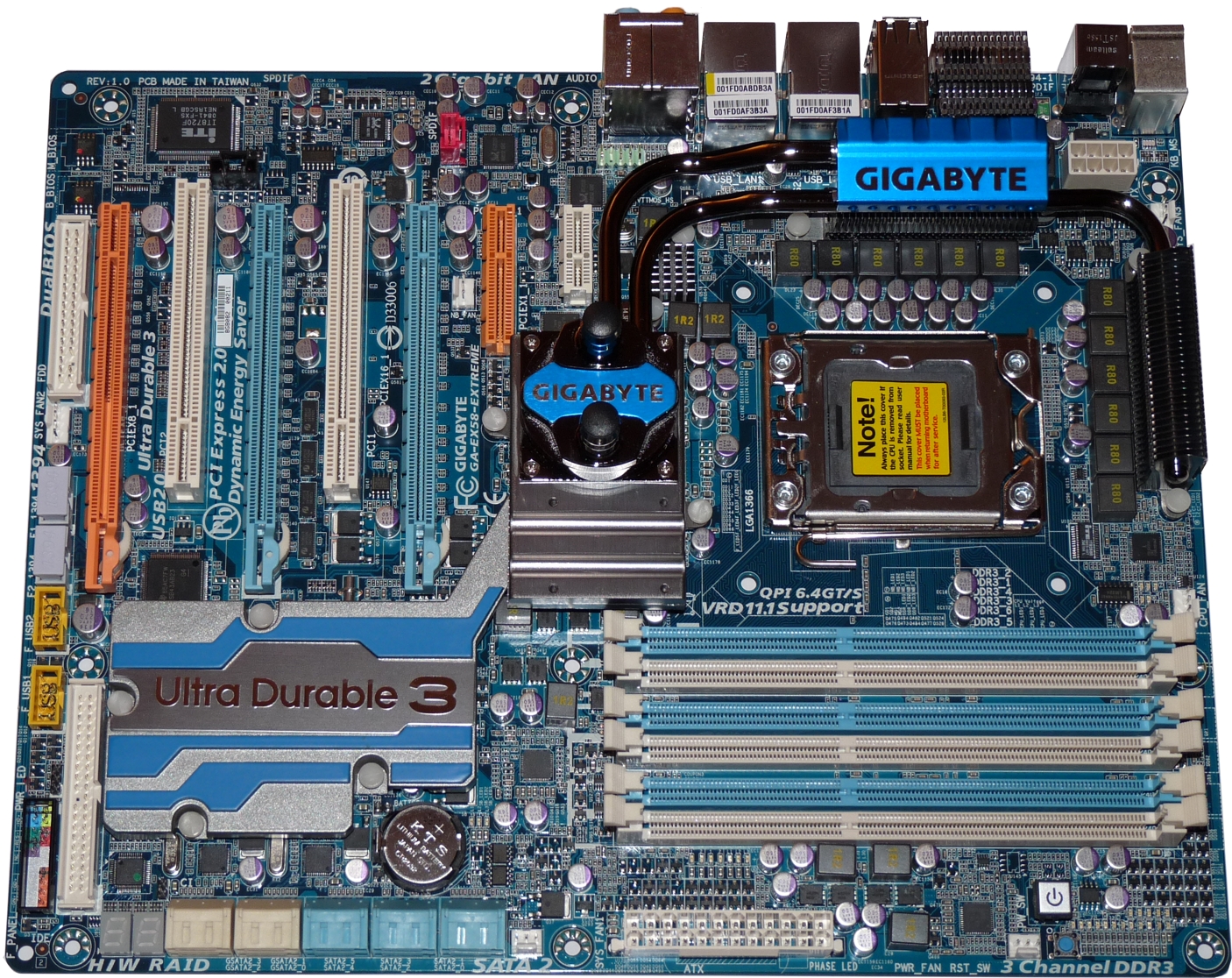

Layout des Gigabyte EX58-EXTREME

Das Mainboard verfügt über zwei PCI-Slots, wobei diese jeweils durch den Einsatz einer Dual-Slot Grafikkarte blockiert werden. Des Weiteren bietet die Platine drei PCI Express x16 Steckplätze, wobei nur zwei Slots mit 16 Lanes angebunden sind, der dritte Slot arbeitet mit acht Lanes. Außerdem gibt es noch einen PCIe x4 und einen PCIe x1 Slot. Wird allerdings die Silentpipe verbaut, ist der PCIe x1 Slot blockiert und die PCIe x4 Karten dürfen nicht über den eigentlichen Slot hinausschauen, da diese sonst mit dem Kühler kollidieren.

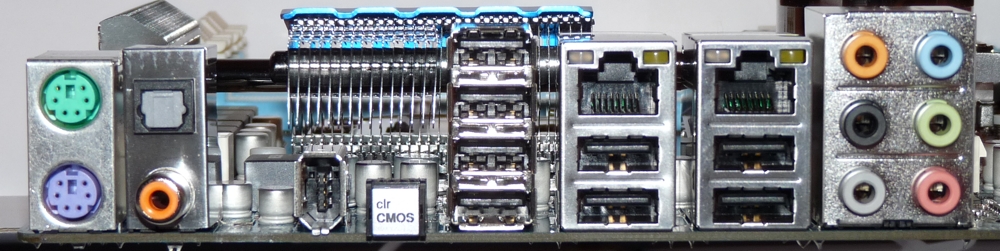

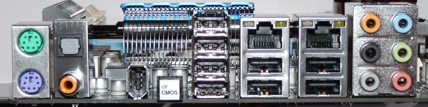

ATX-Panel des Gigabyte EX58-EXTREME

Das ATX-Panel verfügt über den besagten CMOS-Reset-Taster, einen FireWire400-Port, zwei PS2-, Gigabit-LAN- und acht USB 2.0-Ports. Der Sound kann über sechs analoge Ein-/Ausgänge sowie jeweils einen optischen und elektrischen Digitalausgang abgegriffen werden.
Auf dem Mainboard sind außerdem noch zweimal zwei USB 2.0 Anschlüsse und zwei FireWire (400 MBit) Ports zu finden. Es bietet insgesamt noch drei weitere Controller. Diese realisieren zusammen mit der ICH10R Southbridge ganze zehn SATA-Ports, einen IDE- sowie einen Floppy-Anschluss. Letzterer hat wieder eine etwas ungünstige Position, die sich scheinbar bei den Boardherstellern standardisiert hat.

Die Stromversorgung wird über einen EPS- und den ATX 24-Pin Stecker sichergestellt.
Für Lüfter sind insgesamt fünf Anschlüsse vorhanden, zwei davon sind vier-polig.
