Jetway Mini-Top mit Atom und ION - Seite 3

Innere Charakteristika

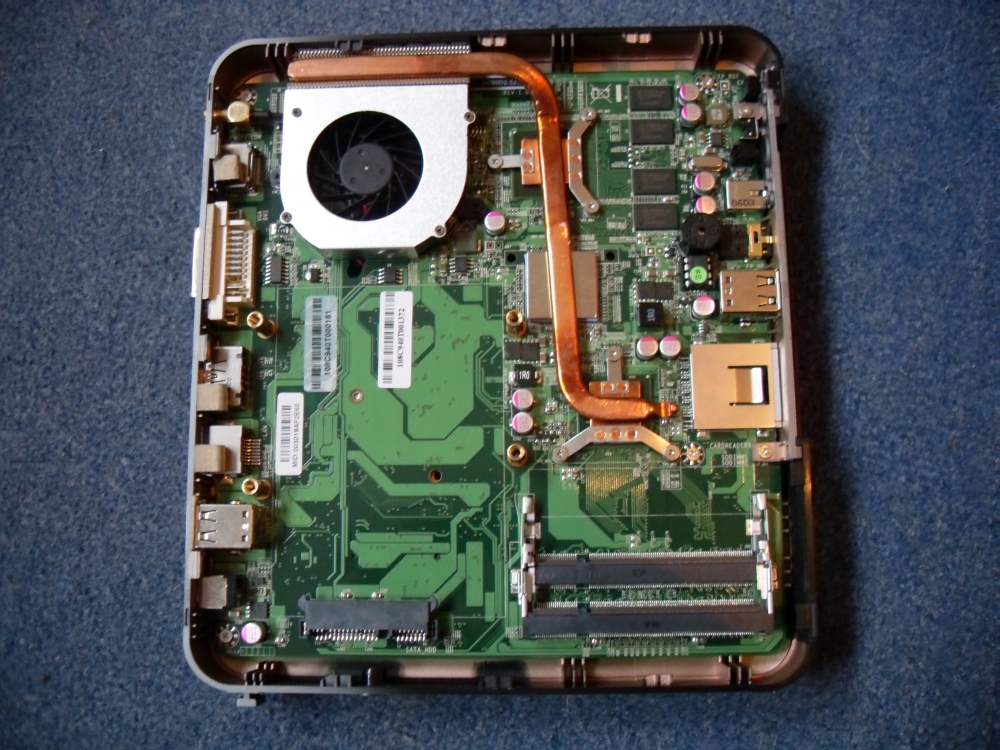

Entfernt man den Deckel des Jetway Mini-Top, erhält man den Blick auf das gesamte Mainboard. Da die Festplatte direkt auf das Mainboard gesteckt wird (ähnlich wie bei einem Notebook) und kein optisches Laufwerk vorhanden ist, befinden sich im Inneren keine Kabel, die den Luftstrom stören können. Das Kabel der WLAN-Antenne ist vorwiegend auf der Rückseite des Mainboards verlegt.

Innen wird der Platz gut ausgenutzt

Die einzelnen Chips sind mit einer Heatpipe verbunden, die die Wärme der Komponenten an den Radiallüfter leitet. Dieser bläst die Luft oben aus dem Gehäuse heraus. Da sich an der Unterseite und auf der Vorderseite recht weit unten die Lufteinlässe befinden, wird fast das gesamte Mainboard mit einem kleinen Luftstrom versorgt.
Nach dem Einbau befinden sich die Festplatte auf der linken Seite und die Arbeitsspeicher auf der rechten, unteren Ecke ebenfalls im Luftstrom.

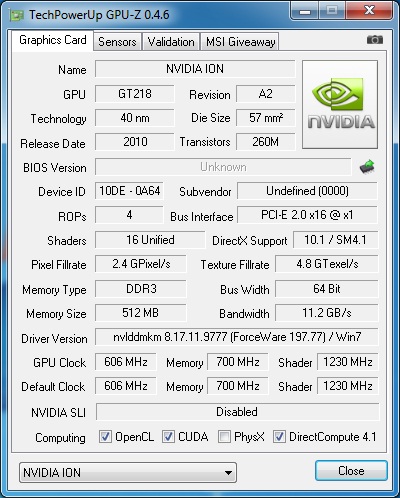

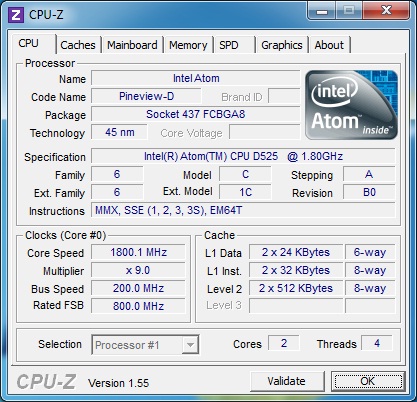

Die folgenden Screenshots von CPU-Z und GPU-Z verraten genauere Informationen über CPU und Grafikeinheit vom Jetway Mini-Top.

CPU-Z und GPU-Z
