Lian Li PC-X2000FN - Seite 4

Einbau

Das Mainboard wird mit Thumb-Screws an die schon im Lian Li PC-X2000FN vormontierten Abstandhalter montiert, so dass kein Werkzeug benötigt wird. Verbaut haben wir ein handelsübliches ATX-Mainboard zusammen mit einer nicht als kurze Grafikkarte bekannten Radeon HD 5830. Beide sehen in dem riesigen Gehäuse aber eher klein aus.
Befestigt wird die Grafikkarte ebenfalls werkzeuglos mit Schnellverschlüssen, welche sehr hochwertig und stabil sind und die Karte sicher an ihrem Platz halten.

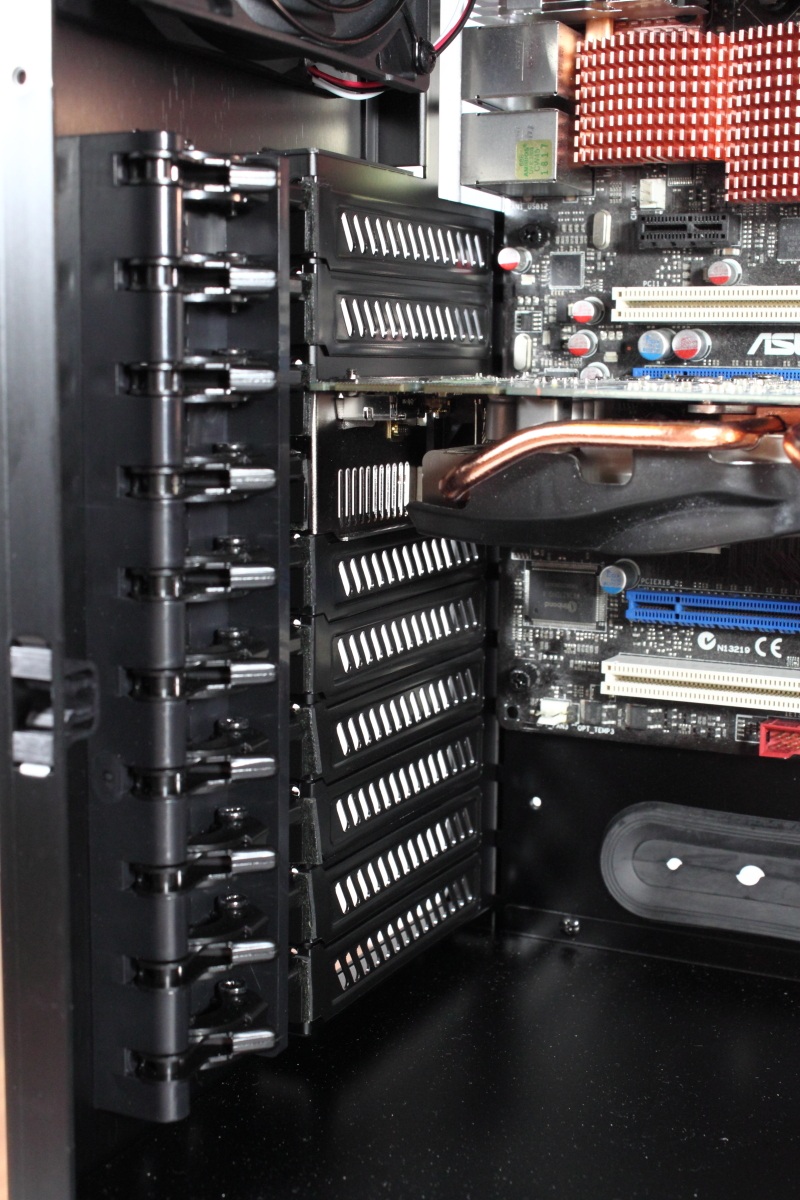

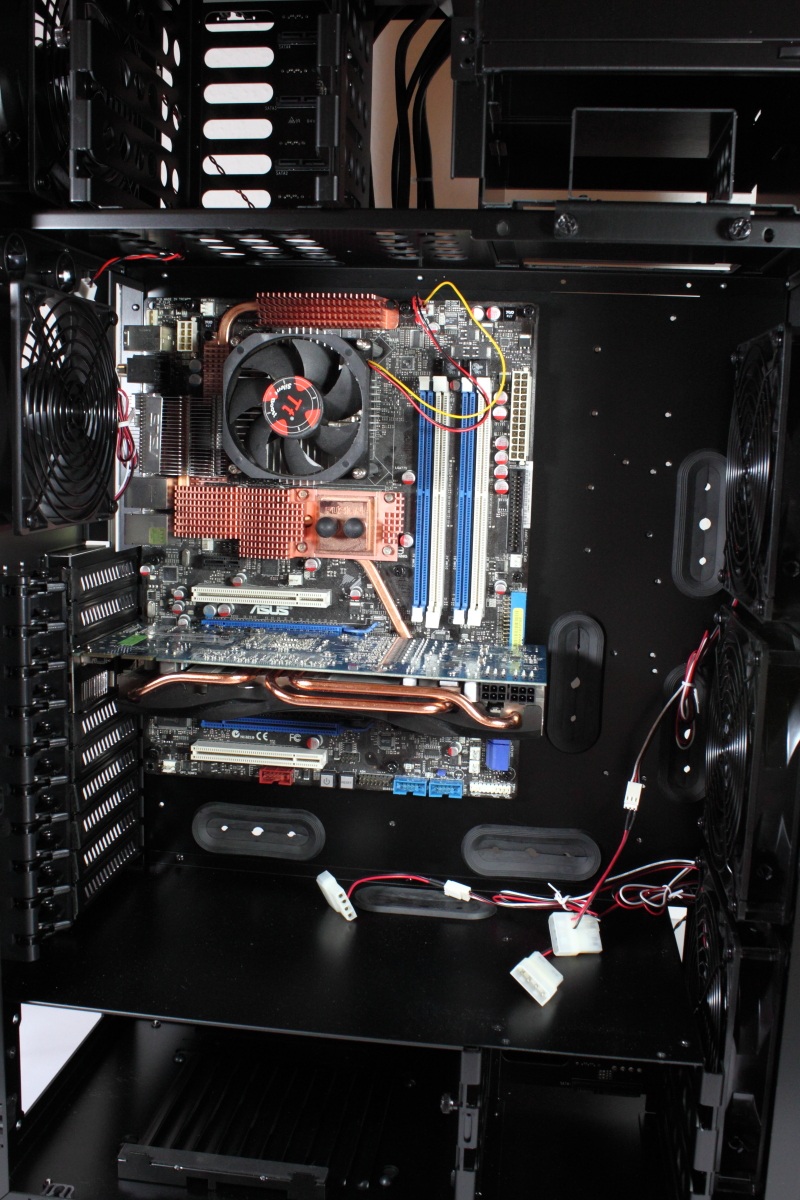

Verbautes Mainboard mit Grafikkarte	Sehr stabile Schnellverschlüsse

3,5″-Festplatten können an drei unterschiedlichen Stellen im Gehäuse platziert werden. Für den Betrieb in einem der beiden Hot-Swap-Käfigen werden an der Seite der Festplatten vier gummierte Abstandhalter verschraubt und die Festplatte anschließend auf den Anschluss geschoben.

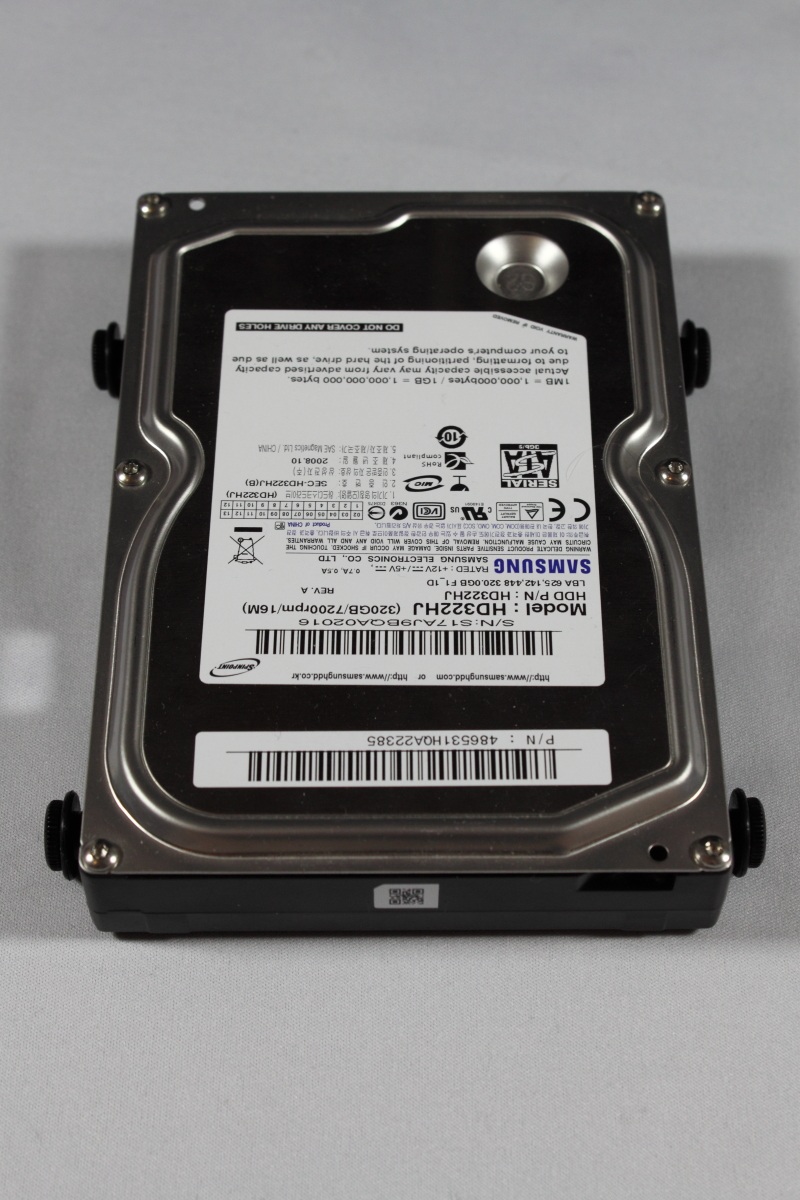

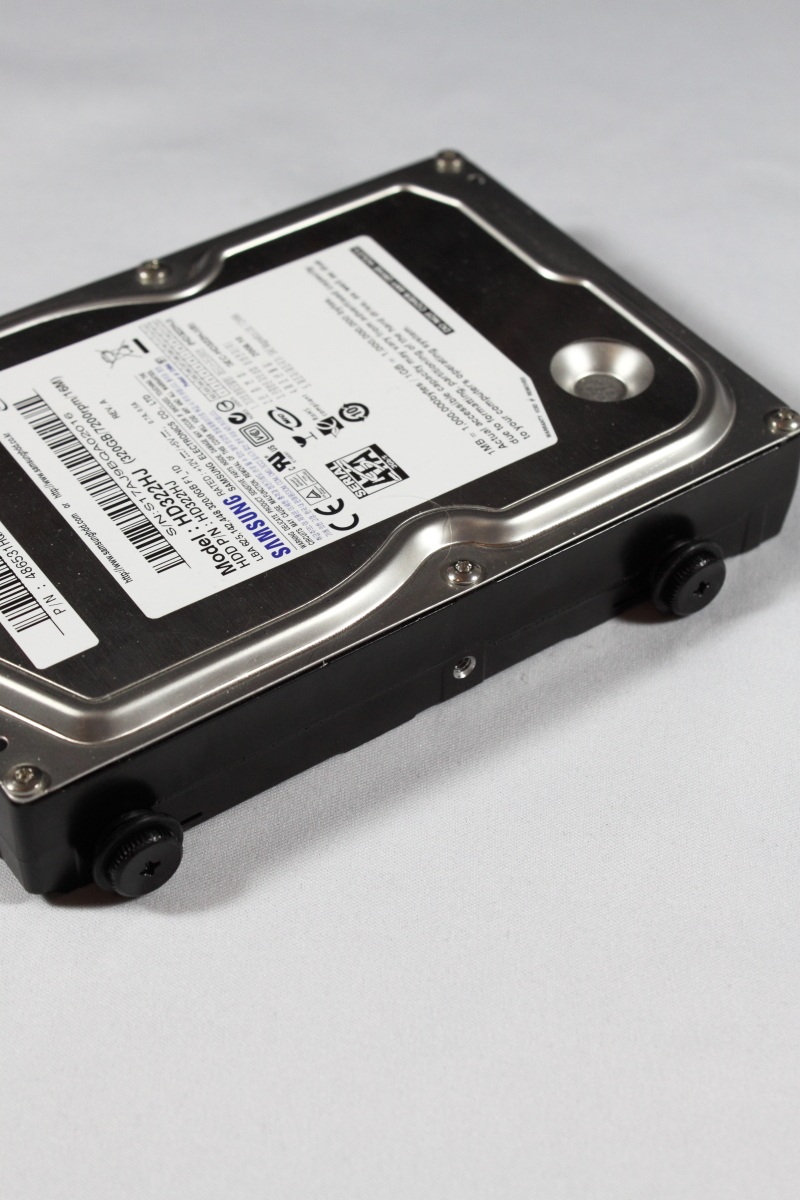

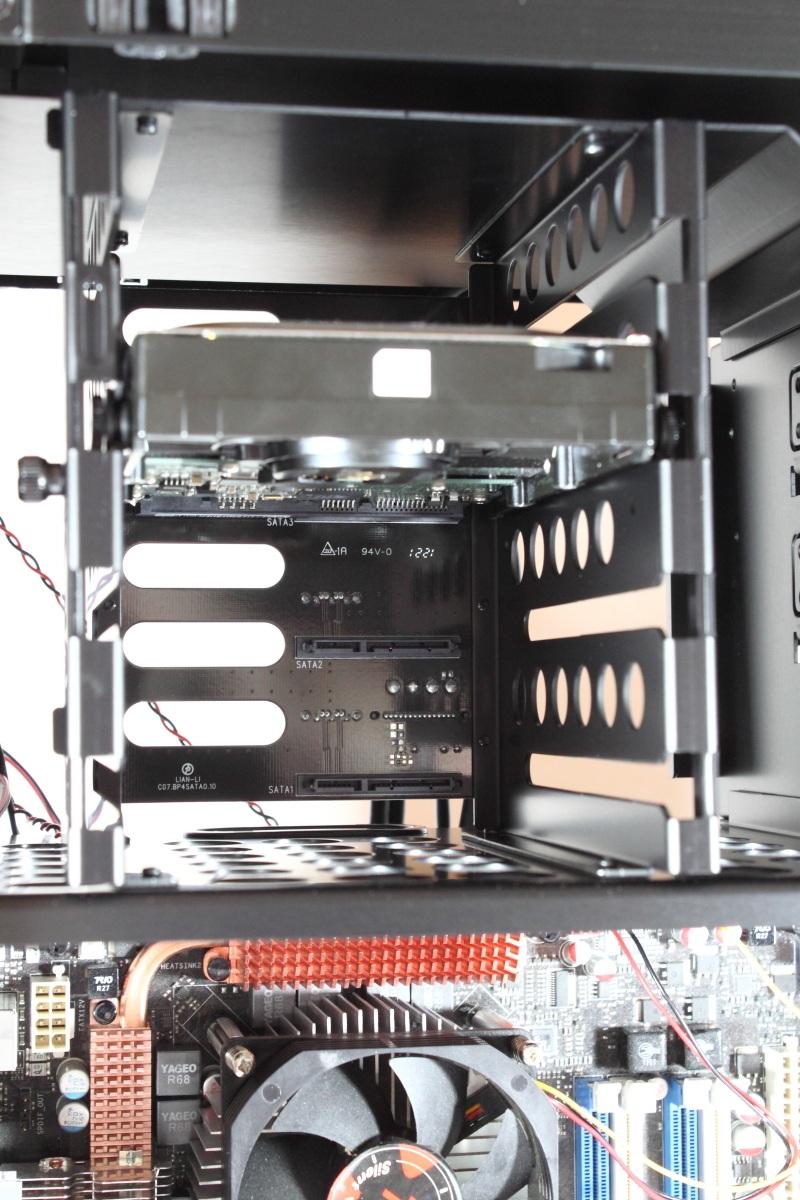

Festplatte mit vier gummierten Abstandhaltern…	…seitliche Ansicht…	…und verbaut im Gehäuse

Für die Installation an der vertikalen Schiene im Gehäuse werden die gummierten Abstandhalter unter der Festplatte oder der SSD verschraubt und diese anschließend auf die Schiene geschoben.

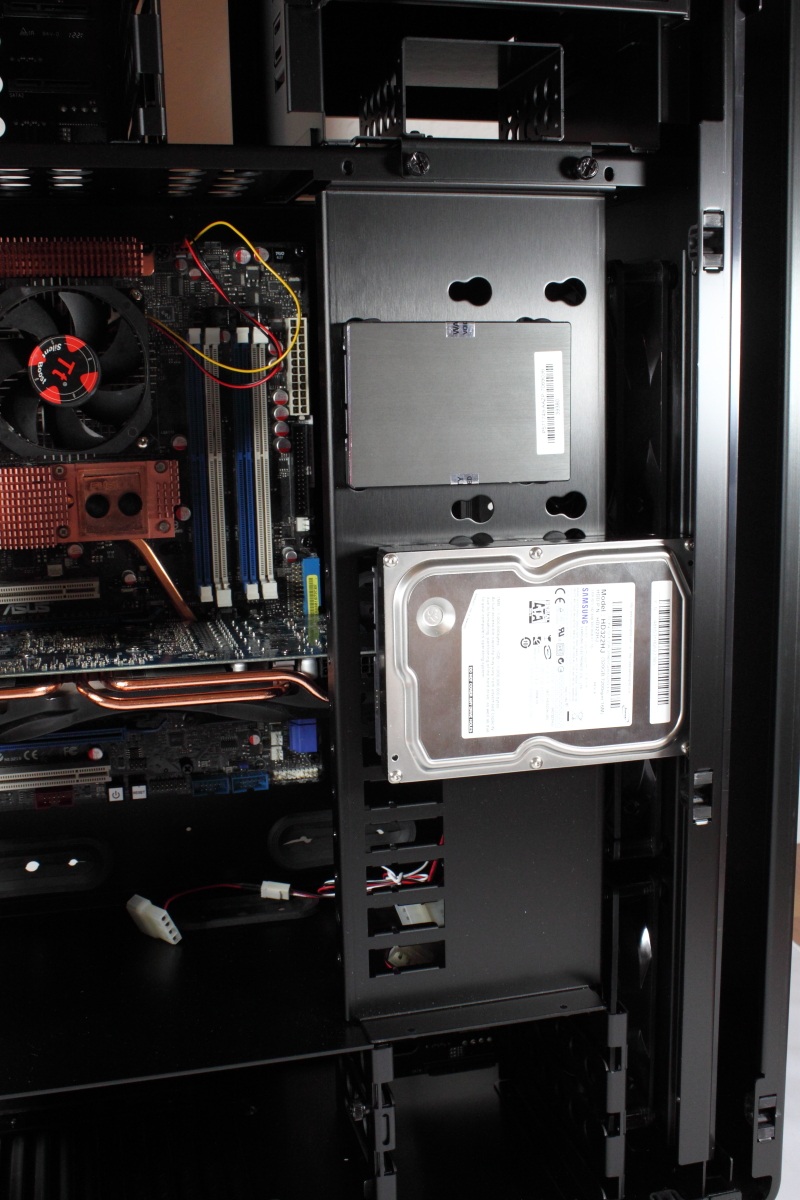

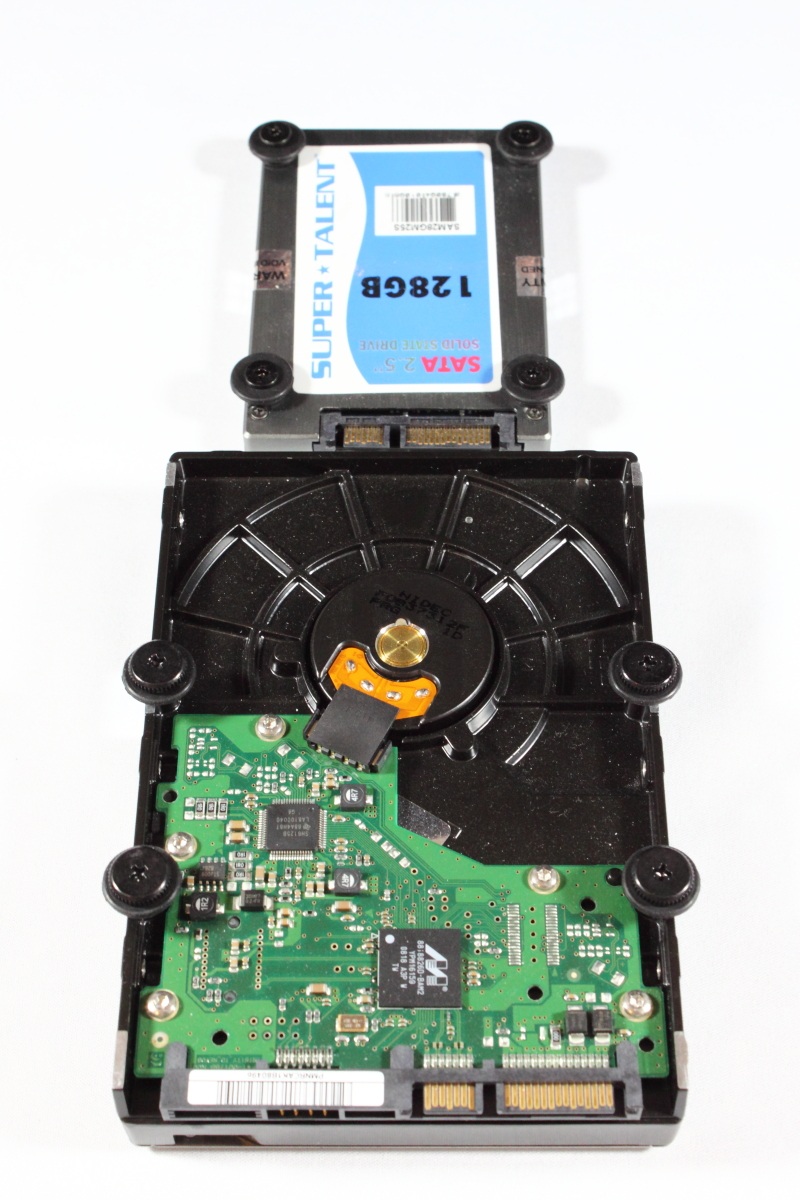

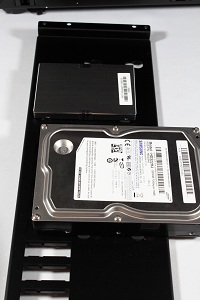

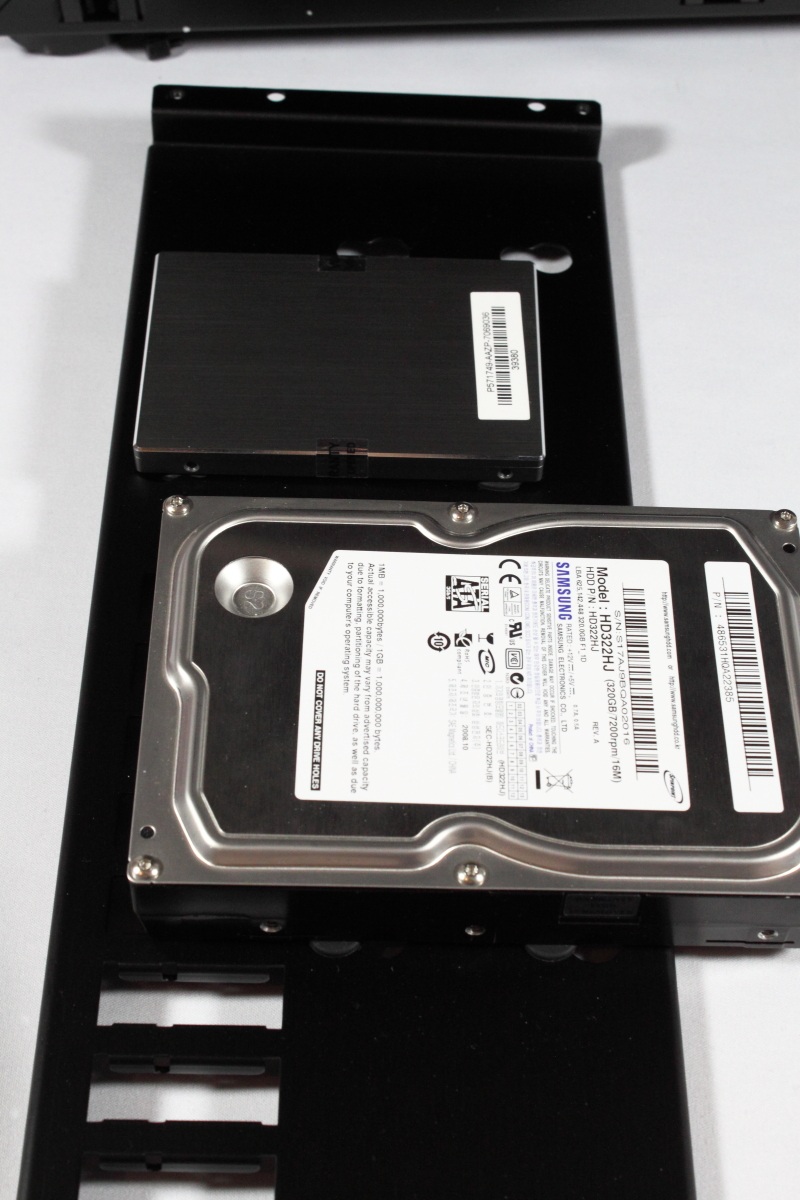

Verschraubte Abstandhalter	SSD und Festplatte auf der Schiene	Vertikale Schiene im Gehäuse
