Testergebnisse & Video
Messungen an der SunMoon SM-5500ATE

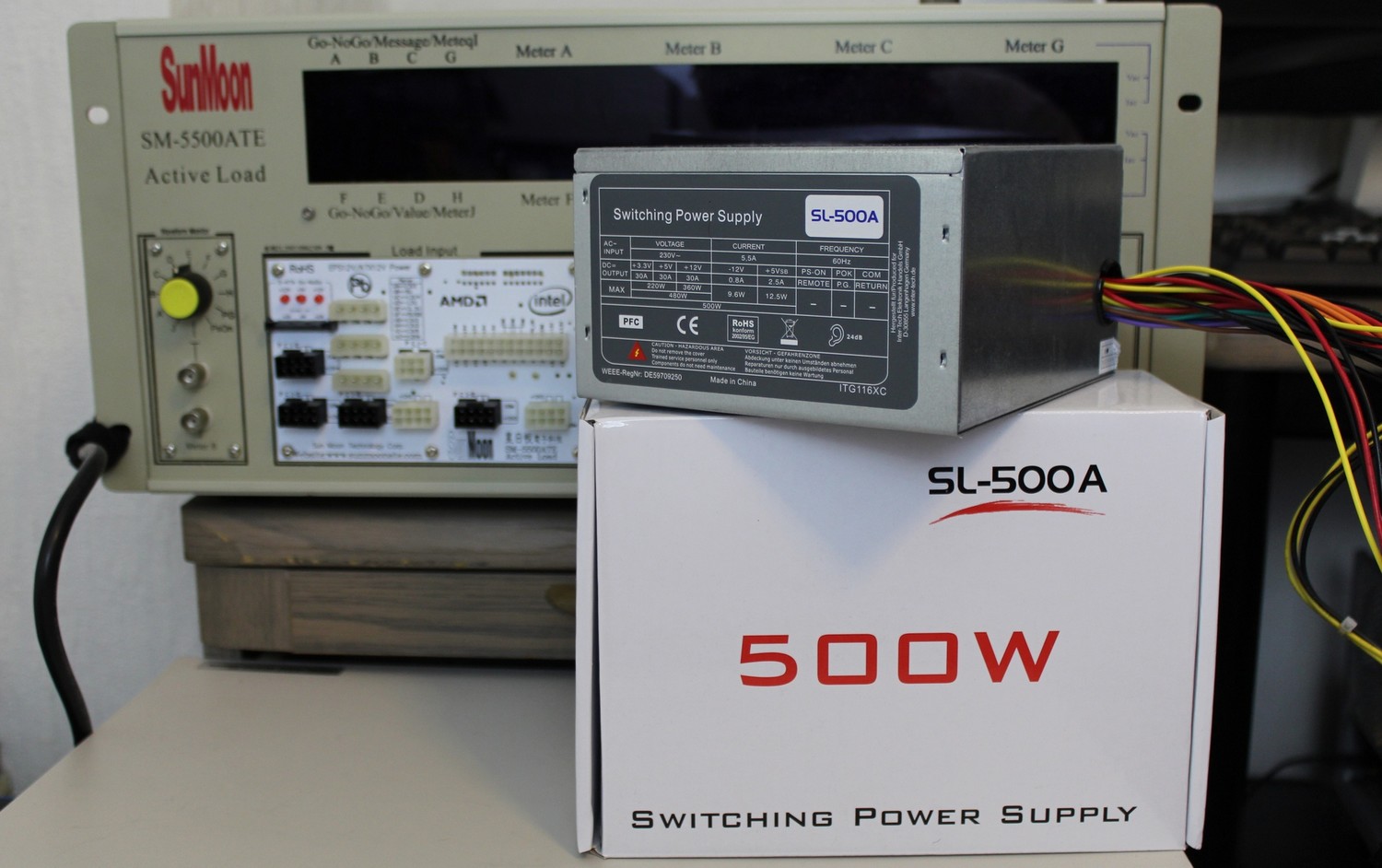

Zusätzlich zu den Praxistests mit verschiedenen Systemen testet Hartware.net die Netzteile nun an einer SunMonn SM-5500ATE
Teststation.
Nachfolgend sind die Ergebnisse der Testläufe an der Teststation bei 230 Volt aufgeführt.
Last | Inter-Tech SL-500A |
be quiet! P4 450W |
FSP 350W | FSP 400W | EU Öko Richtlinie |
---|---|---|---|---|---|
5 % | 57 % | 50,6 % | 41,8 % | 65,9 % | |
10 % | 68 % | 67,6 % | 55,6 % | 76,4 % | |
20 % | 73 % | 73,1 % | 65,7 % | 82,6 % | 82 % |
50 % | 72 % | 76,6 % | 70,8 % | 85,1 % | 85 % |
100 % | – | 72,1 % | 66,3 % | 82,6 % | 82 % |
Lasten bestimmt nach 80Plus und EU-Öko-Richtlinie |
Die einzelnen Resultate des SL-500A sind in der folgenden Tabelle aufgeführt. Da 100 % Last nicht erreicht wurden, haben wir die maximal mögliche Last durch Probieren ermittelt und kamen auf 66 %. Entsprechende Ergebnisse sind deshalb in der Tabelle enthalten.
Last | Wirkungsgrad | Pin | Pout | PFC |
---|---|---|---|---|
5 % | 57 % | 44,5 W | 25,6 W | 0,715 |
10 % | 68 % | 74,9 W | 50,9 W | 0,776 |
20 % | 73 % | 137,7 W | 101,2 W | 0,786 |
50 % | 72 % | 346,9 W | 249,95 W | 0,783 |
66 % (max.) | 69 % | 476,5 W | 331,2 W | 0,759 |
100 % | – | – | – | – |
Die folgende Lasttabelle verwendet fest gewählte und gleichbleibende Lasten, unabhängig von der Leistung des Netzteils.
Last [Watt] | Inter-Tech SL-500A |
be quiet! P4 450W |
FSP 350W | FSP 400W |
---|---|---|---|---|
50 W | 67,2 % | 64,9 % | 61,2 % | 79,3 % |
150 W | 74,3 % | 75,7 % | 71,0 % | 84,8 % |
300 W | 72,2 % | 76,0 % | 69,0 % | 85,4 % |
Wir haben absichtlich zwei sehr alte und stark abgenutzte Netzteile zum Vergleich hinzugefügt, um zu verdeutlichen, auf
welchem Niveau sich das SL-500A bewegt. Das be quiet! P4 mit 450 Watt Leistung stammt aus dem Jahre 2002, besitzt aber eine aktive PFC, das FSP 350-60MDM stammt aus einem Medion Fertig-PC von 2004.
Einzig das FSP400-60APN zählt zu moderneren Vertretern, ist aber technisch gesehen ein günstiges Netzteil, das auf eine betagte Topologie setzt. Das FSP400-60APN ist das einzige Netzteil, das die EU-Öko-Richtlinen erfüllt, das SL-500A versagt hier auf ganzer Linie. Erstaunlich ist, wie schlecht das SL-500A gegenüber dem 13 Jahre alten be quiet! da steht.
Das Inter-Tech SL-500A kann auch nicht seine versprochene Leistung liefern und quittiert seinen Dienst bei einer Belastung von etwa 350 Watt. Dass es sich hier um ein übergelabeltes 300-Watt-Netzteil handelt, lässt sich an den fest gewählten Lasten erkennen, Netzteile erreichen üblicherweise bei 50 Prozent Last den besten Wirkungsgrad, beim SL-500A scheint das auf die 74,3 % bei 150 Watt Last zuzutreffen.
Sonstige Messungen
+12V1 | +5V | +3,3V | -12V | +5Vsb | |
---|---|---|---|---|---|
Maximum | 12,60 V | 5,25 V | 3,47 V | -13,20 V | 5,50 V |
10 % Last | 12,18 V | 5,14 V | 3,37 V | -11,64 V | 5,1 V |
20 % Last | 12,16 V | 5,08 V | 3,34 V | -11,76 V | 5,03V |
50 % Last | 12,14 V | 4,91 V | 3,27 V | -12,13 V | 4,94 V |
60 % Last | 11,99V | 4,89 V | 3,25 V | -12,09 V | 4,85 V |
Minimum | 11,40 V | 4,75 V | 3,14 V | -10,80 V | 4,75 V |
Die Qualität der Spannungen ist durchschnittlich. Das Netzeil schafft keine hundertprozentige Last, deshalb sind maximal 60 % aufgeführt.
Ripple/Restwelligkeit
An der SunMoon Teststation verfügen wir aktuell noch über kein Oszilloskop, wir hatten das SL-500A aber auch kurzfristig an der Chroma Teststation von Cooler Master.
Das dortige Oszilloskop zeigte starke Abweichungen von der ATX-Norm. Auf der 5-Volt-Leitung lag bei etwa 300 Watt Last die Restwelligkeit bei etwas über 70 mV und somit deutlich über dem maximal zulässigen Wert von 50 mV.
Da das Netzteil seine versprochene Leistung nicht liefern kann und die aufgedruckten Spezifikationen in keinem Punkt der Realität entsprechen, war aber eine stabile Lastbestimmung problematisch und somit ist auch keine ausreichend verwertbare Anzahl von Messwerten vorhanden.
Das folgende Video zeigt die SunMoon SM-5500ATE Teststation und das SL-500A Netzteil in der Praxis sowie bei der Simulation eines Kurzschlusstests – bitte nicht nachmachen!
