Lian Li SUP-01 Gehäuse im Test - Seite 4

Einbau Teil 1

Im Lian Li SUP-01 ist der Einbau des Mainboards die unspektakulärste Übung. Die Abstandhalter sind für ein ATX-Mainboard bereits vorinstalliert, sodass dies schnell von der Hand geht. Im Bereich der Grafikkarte muss zudem die beleuchtete Einheit mit dem Riser-Kabel befestigt werden. Generell können in dem Gehäuse nur Karten mit kurzen Slotblenden verbaut werden.

Bei der Kühlung des Prozessors sollte möglichst auf eine Wasserkühlung zurückgegriffen werden, da ein CPU-Kühler maximal 88 mm hoch sein darf.

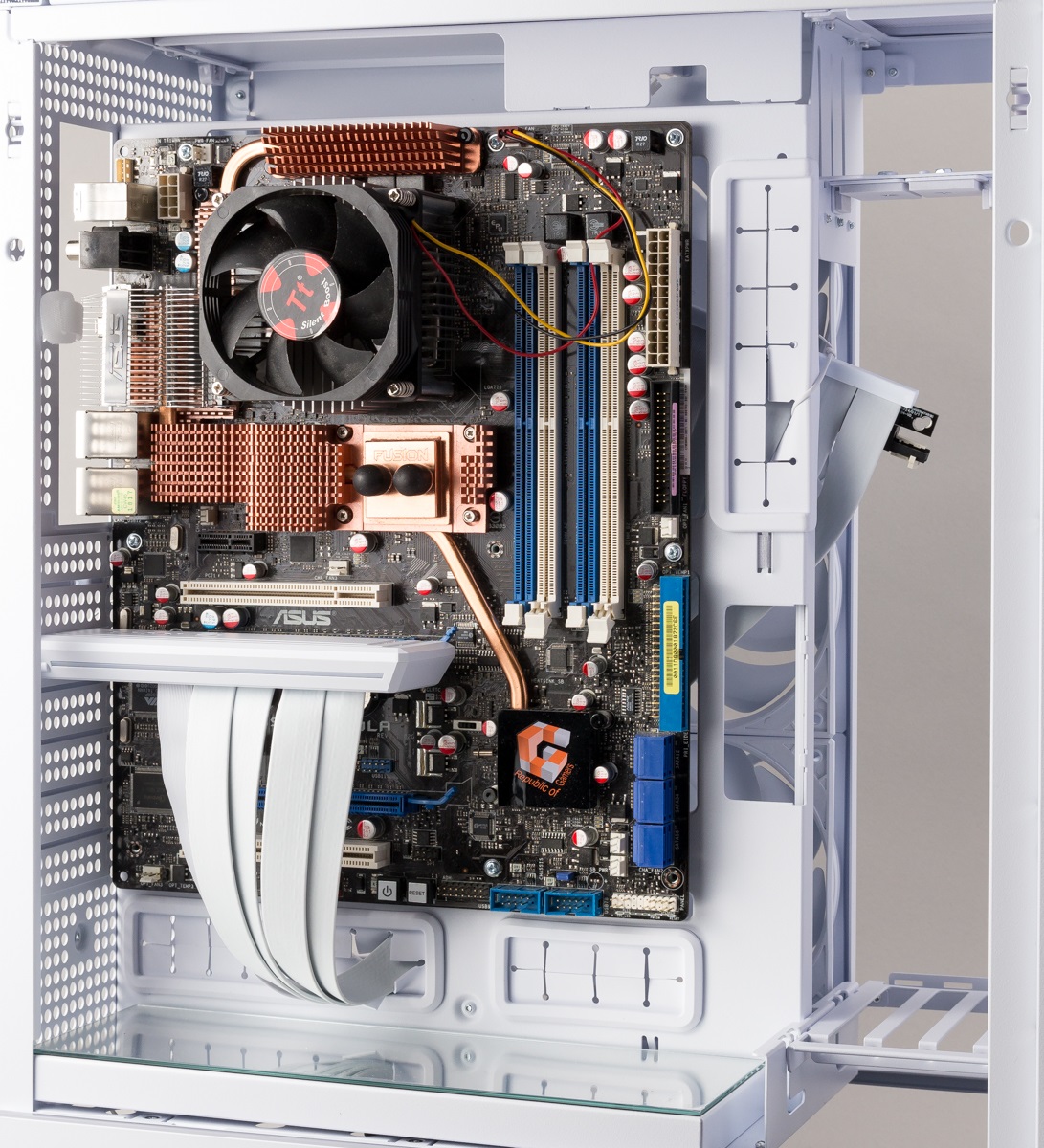

Verbautes Mainboard

Neben dem vorhandenen Riser-Kabel können auch weitere Riser-Kabel verwendet werden, um Steckkarten hinter der Front zu platzieren. Dort stehen vier Slots zur Verfügung.

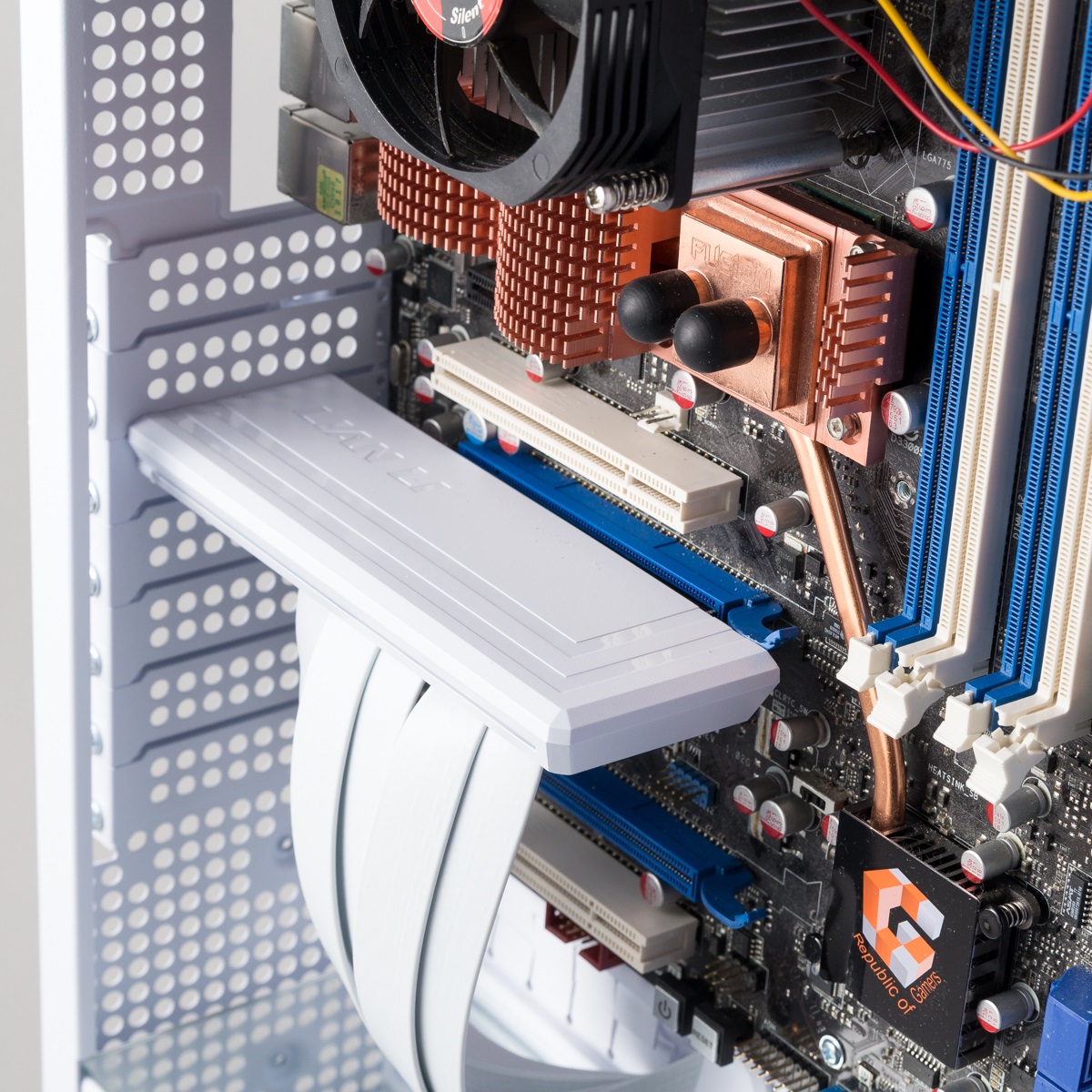

Anschluss des Riser-Kabels

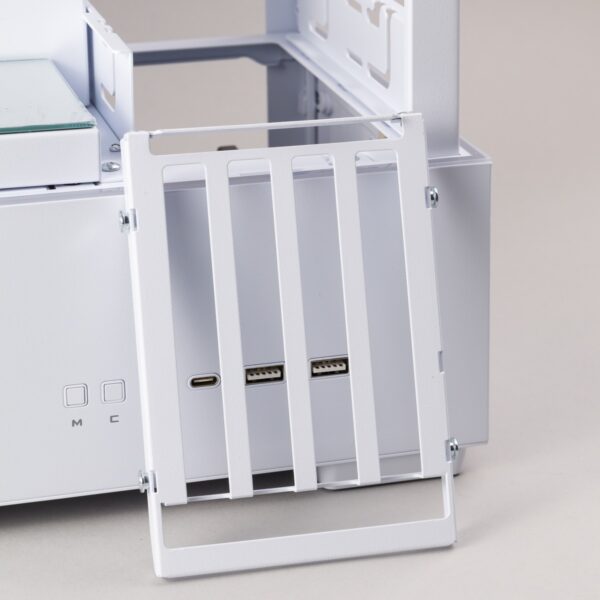

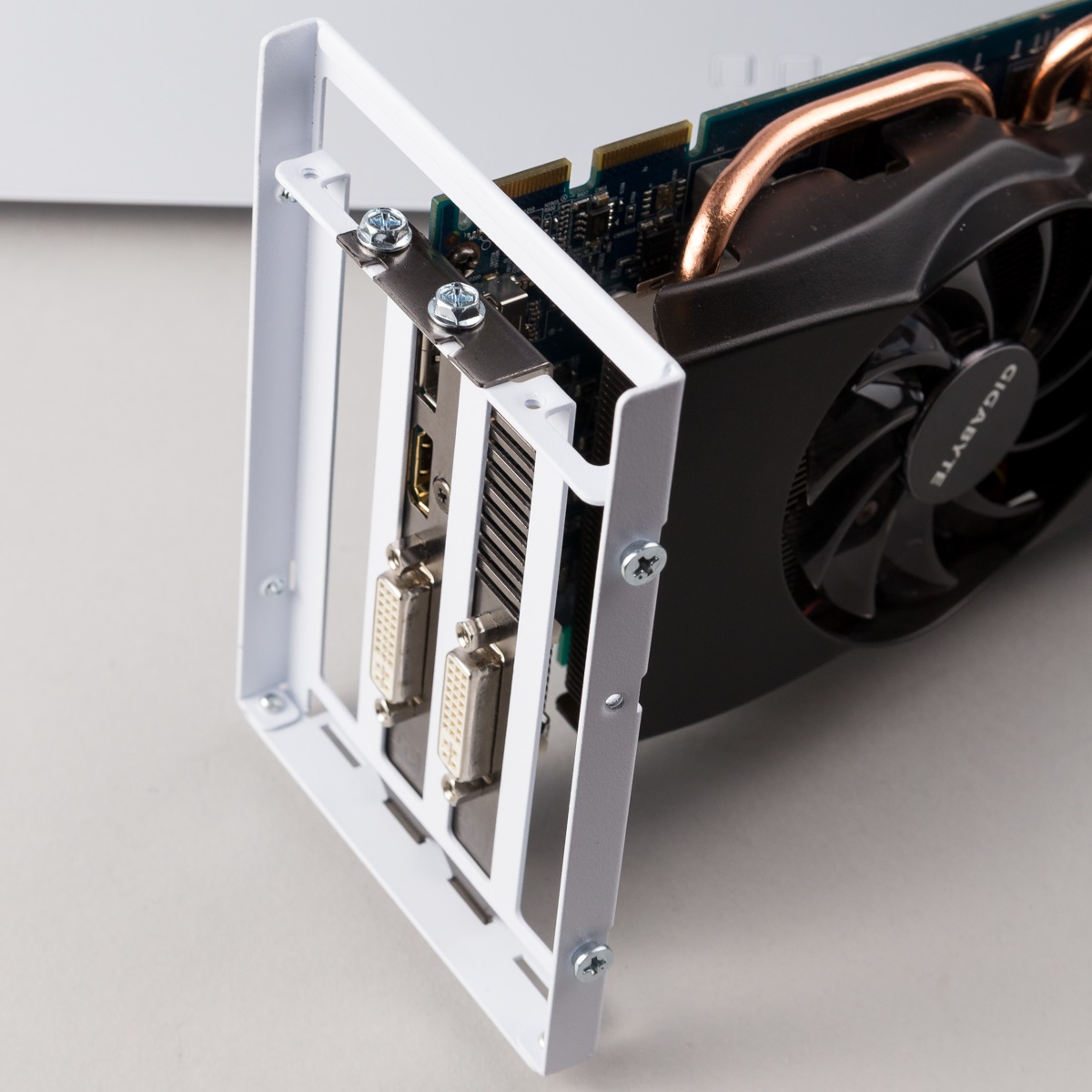

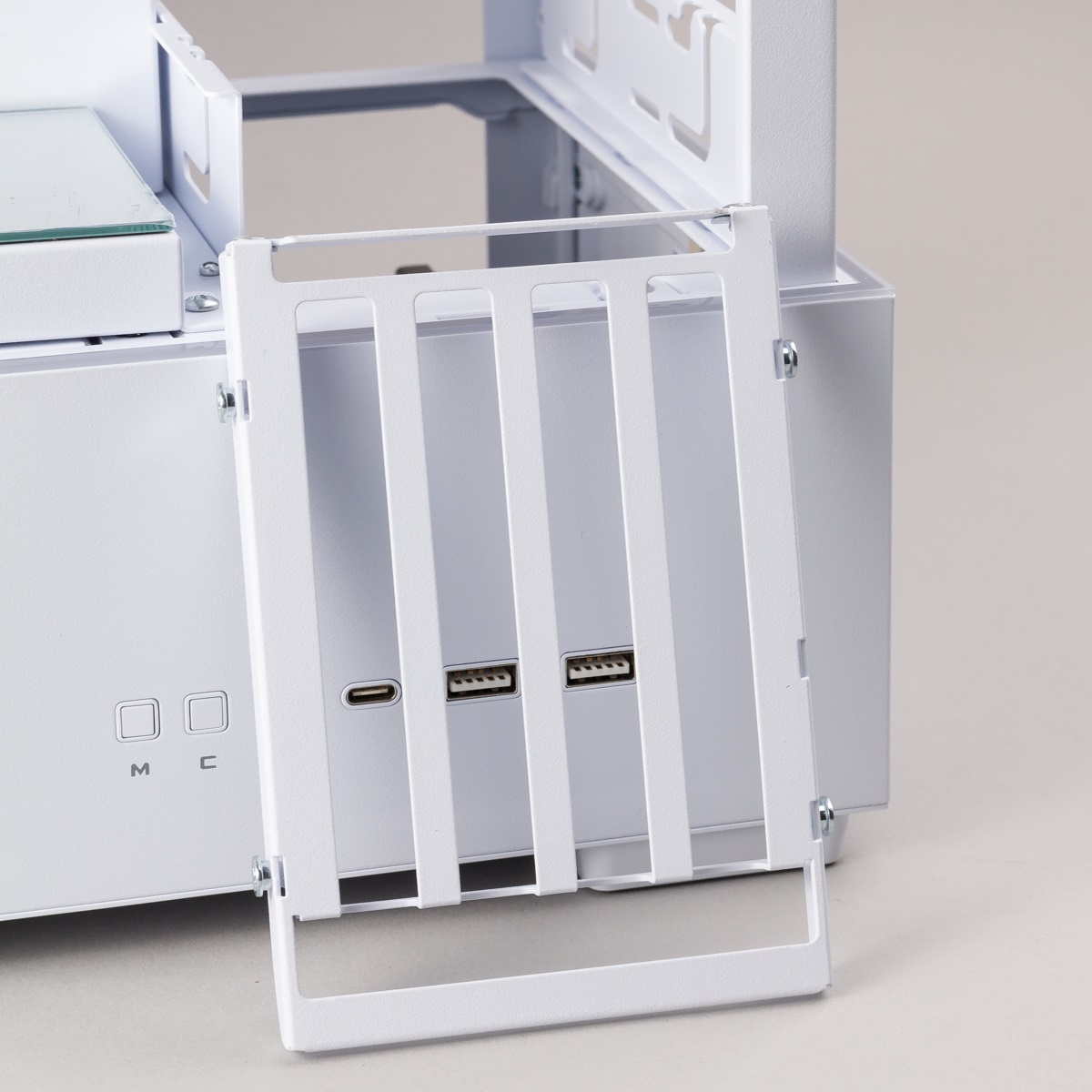

Die untere Halterung für die Grafikkarte kann nach dem Lösen einer Schraube leicht aus dem Gehäuse genommen und die Grafikkarte an dieser verschraubt werden. Diese Kombination wird anschließend wieder im Gehäuse befestigt und seitlich verschraubt.

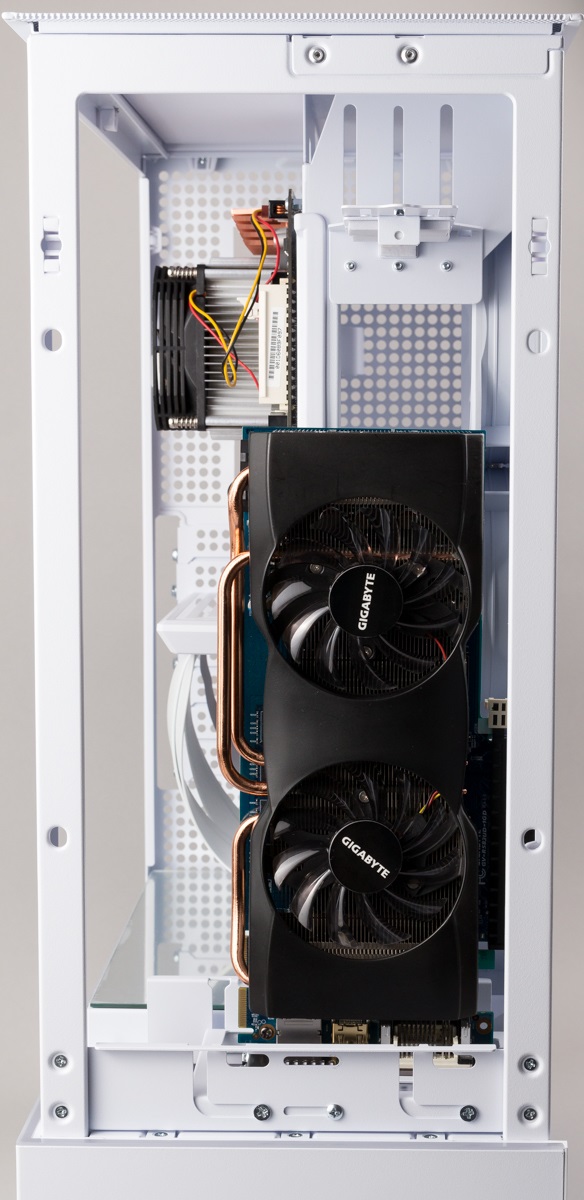

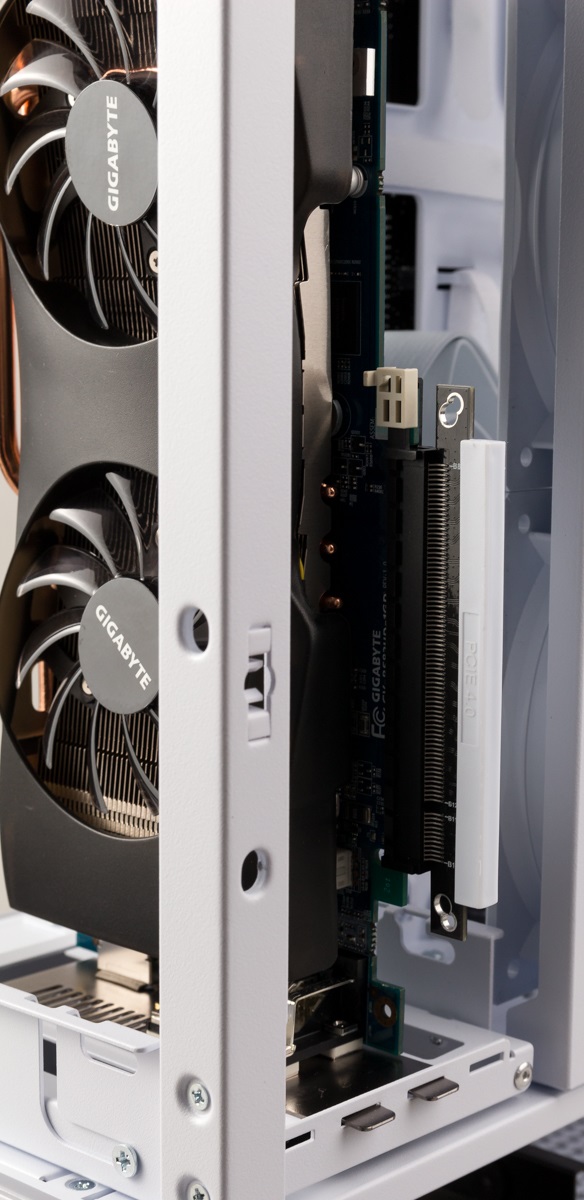

Die andere Seite des Riser-Kabels muss anschließend noch mit der Grafikkarte verbunden werden. Es handelt sich um ein 51 cm langes PCI Express 4.0 Riser-Kabel, was eine bequeme Befestigung ermöglicht. Grafikkarten mit einer Länge zwischen 31 und 40 cm können im oberen Teil mit einer Halterung abgestützt werden. Dies war bei unserem Exemplar nicht möglich, aber auch nicht notwendig.

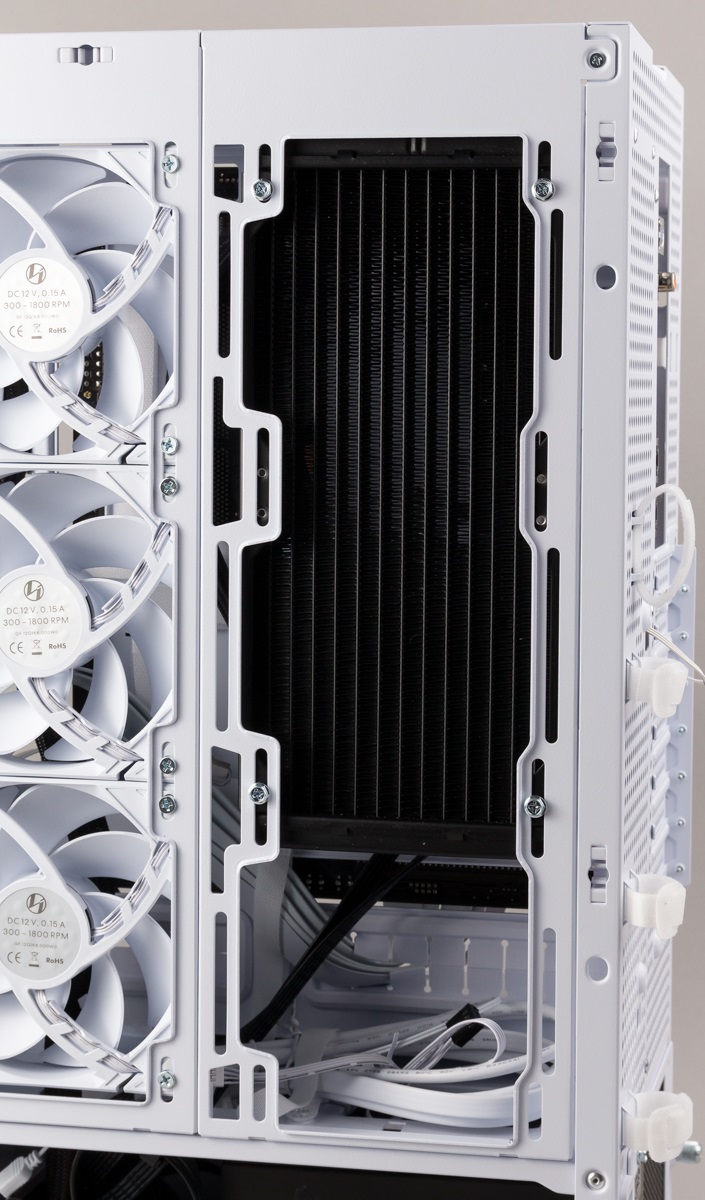

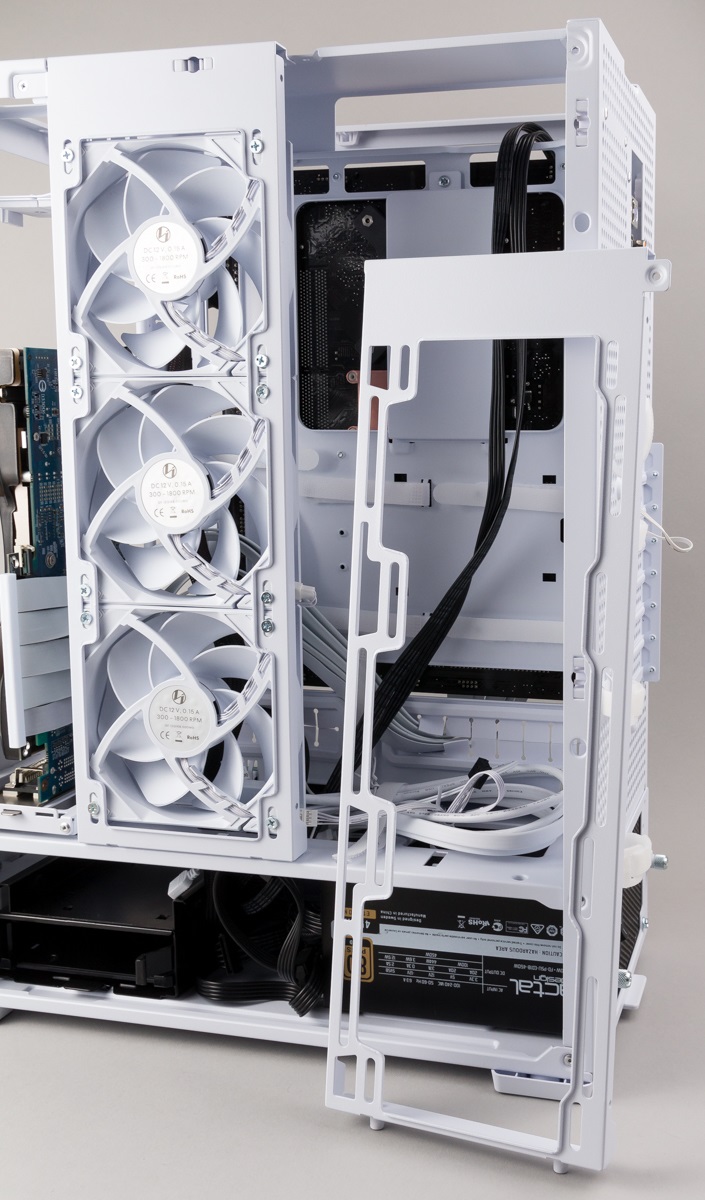

Ein 360er oder 280er Radiator lässt sich durch das Lösen von zwei Schrauben ebenfalls leicht kontieren. Die Halterung kann außerhalb des Gehäuses auf den Radiator geschraubt und diese Kombination wieder im Gehäuse verbaut werden.
