S2innovation AXIOM Pro - Seite 4

Einbau

Das Mainboard kann im S2innovation AXIOM Pro problemlos auf den Abstandhaltern verschraubt werden. Steckkarten werden mit einfachen Schrauben befestigt, nachdem die entsprechenden wiederverwendbaren Slotblenden entfernt wurden. Die Karten dürfen bis zu 37 Zentimeter lang sein.

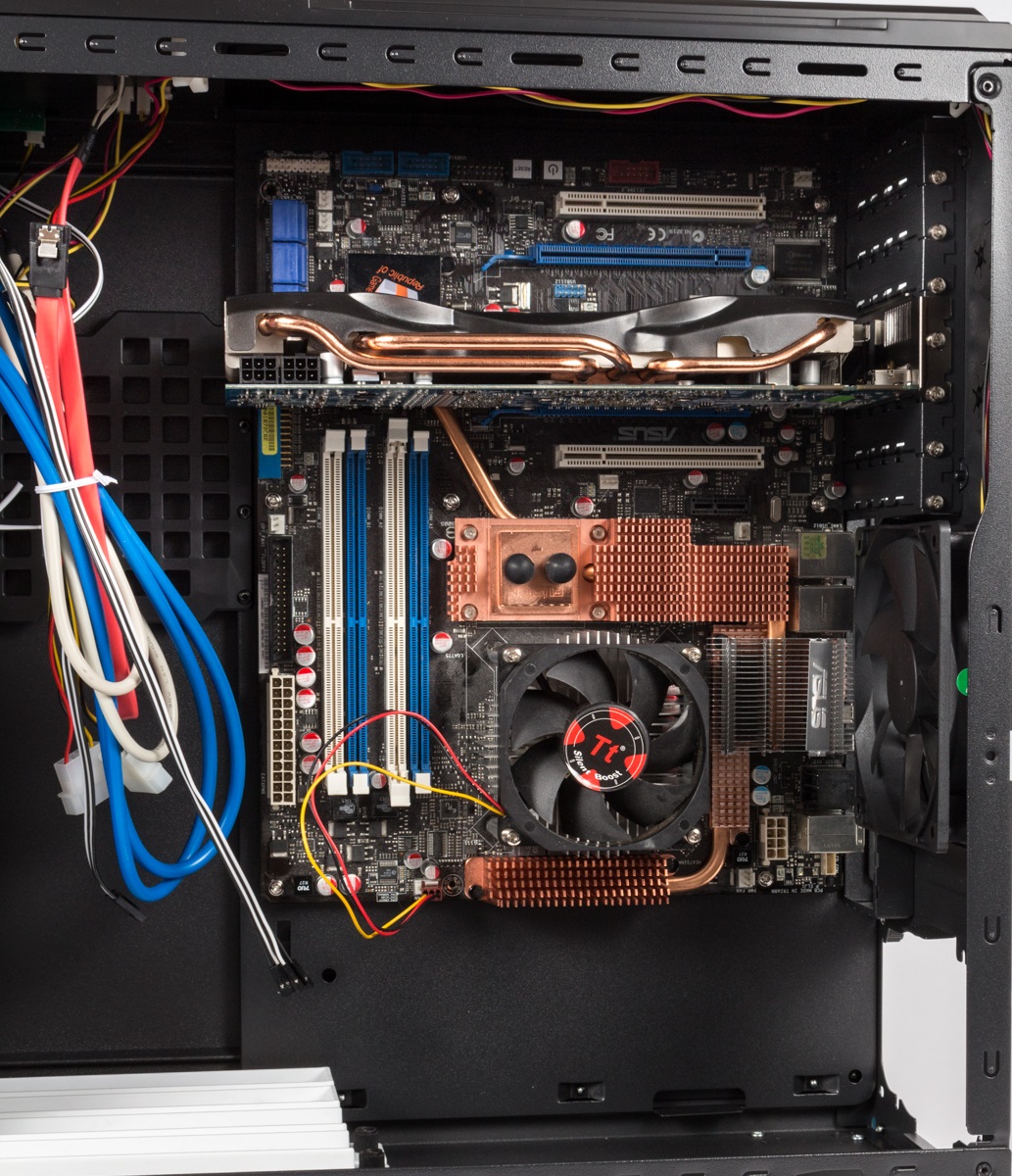

Mainboard und Grafikkarte

Das angeblich patentierte System für den Einbau von Fesplatten und SSDs besteht aus einer Halterung mit einigen Löchern für die Befestigung. Die Halterungen lassen sich drehen und können so entweder je eine 3,5″-Festplatte oder zwei SSDs gleichzeitig aufnehmen.

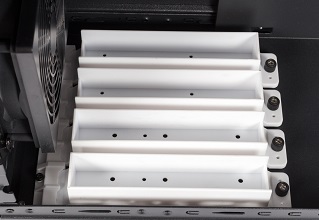

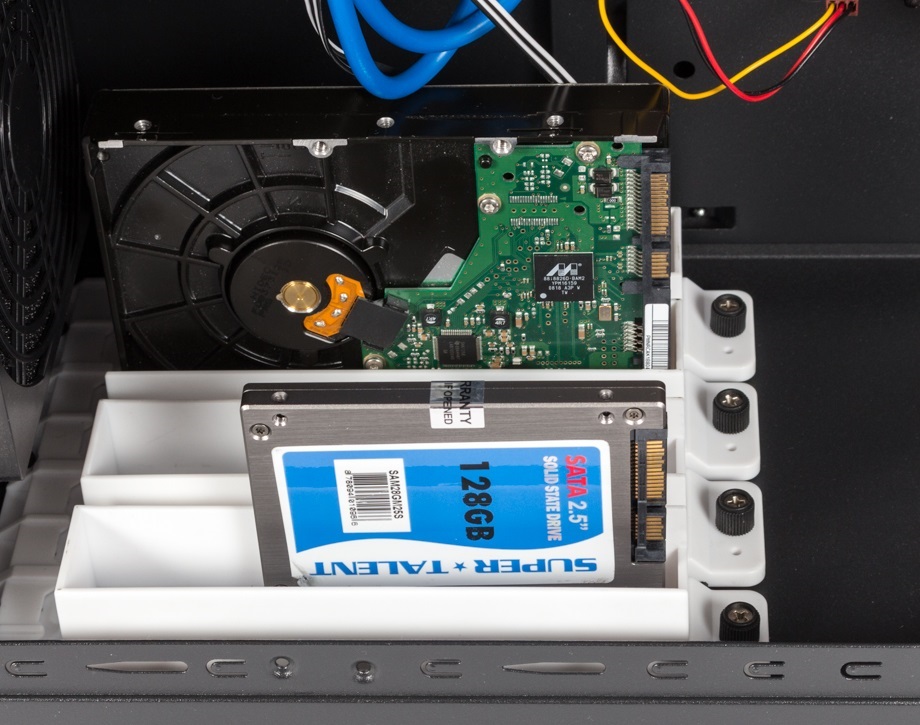

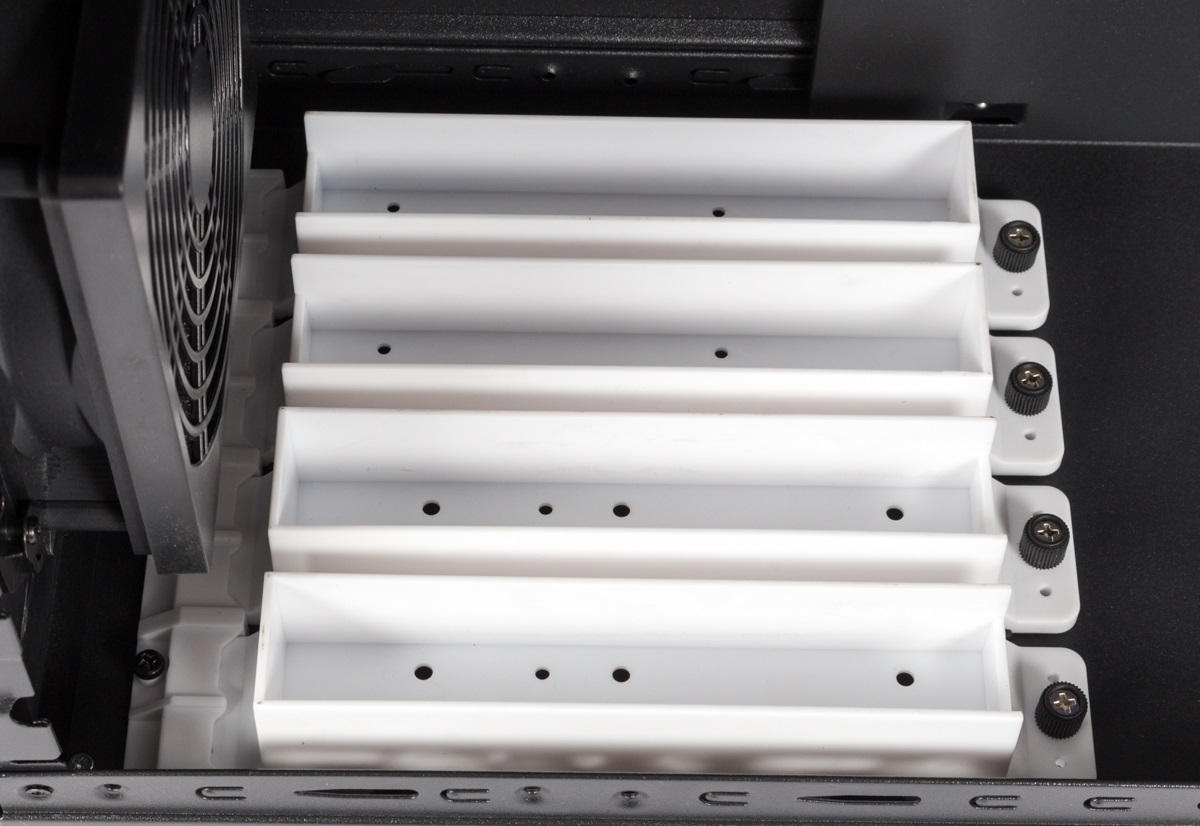

Halterungen für Festplatten und SSDs	Verbaute Festplatte und SSD

Die Halterungen sind im unteren Bereich gummiert und dämpfen so eventuell auftretende Schwingungen etwas ab. Festplatten passen genau in die Schiene und werden von unten mit drei Schrauben fixiert.

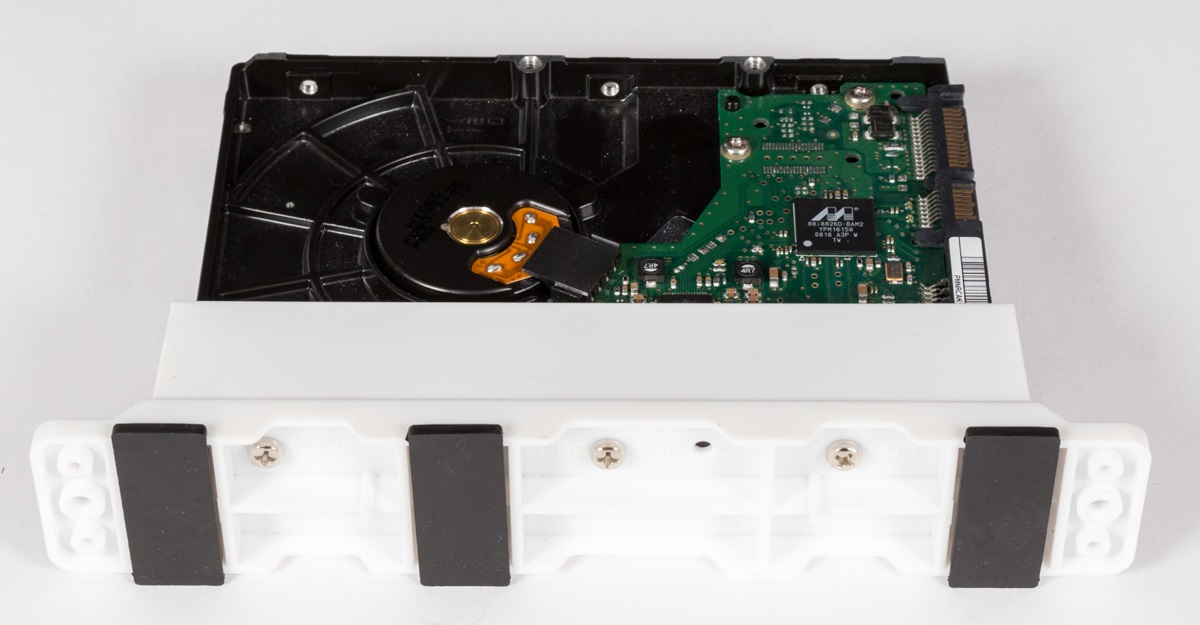

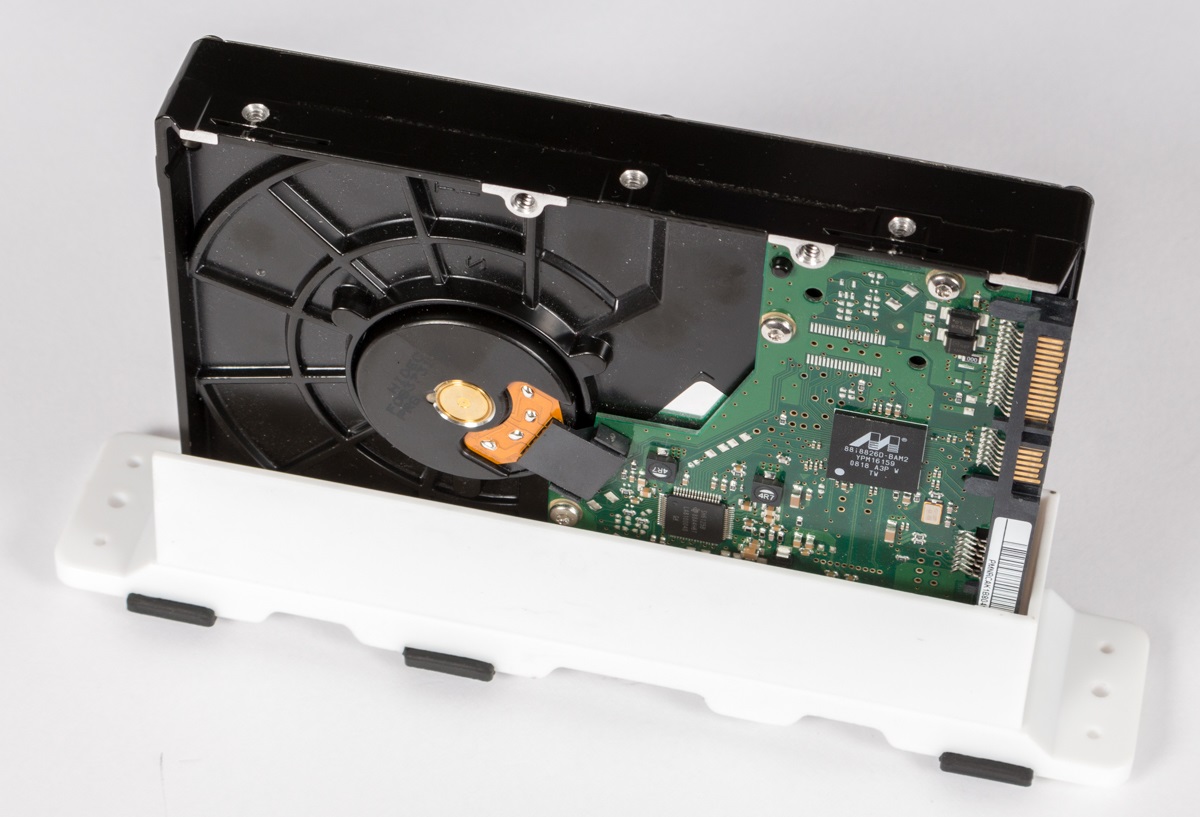

Festplatte in der Halterung	Verschraubung der Festplatte

SSDs werden relativ ähnlich wie Festplatten verbaut, allerdings nur mit zwei Schrauben befestigt.

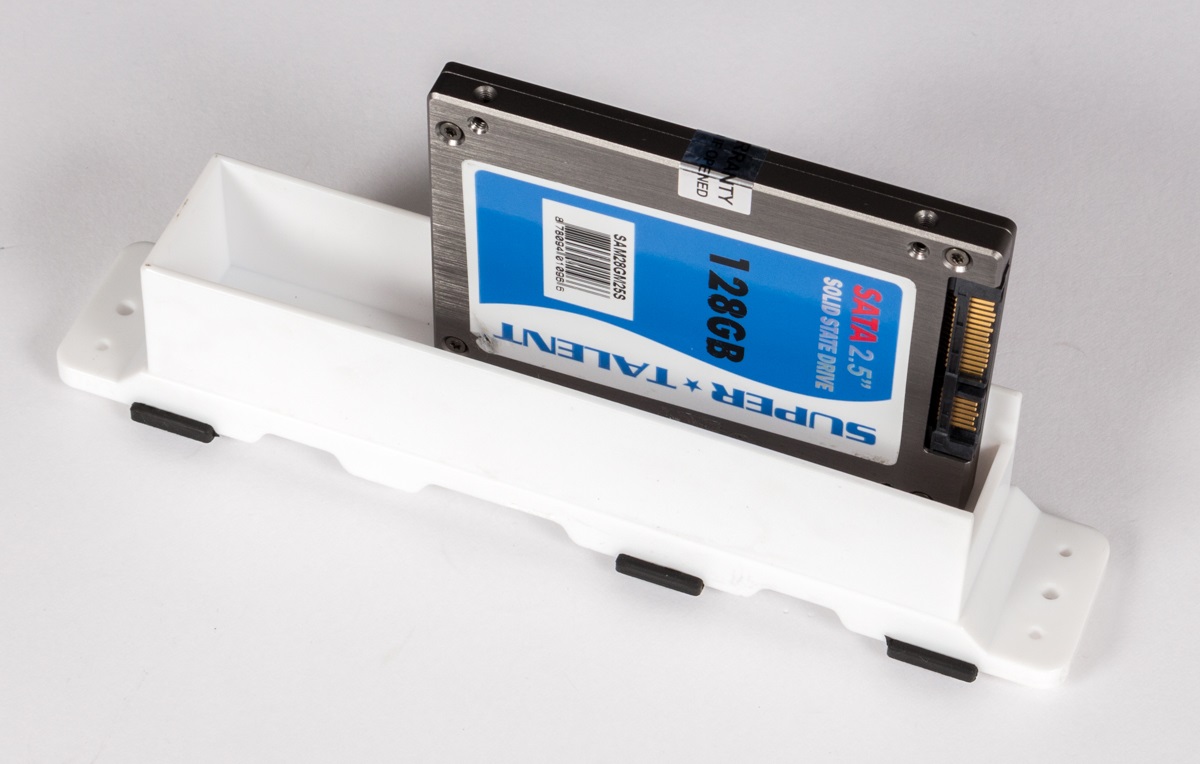

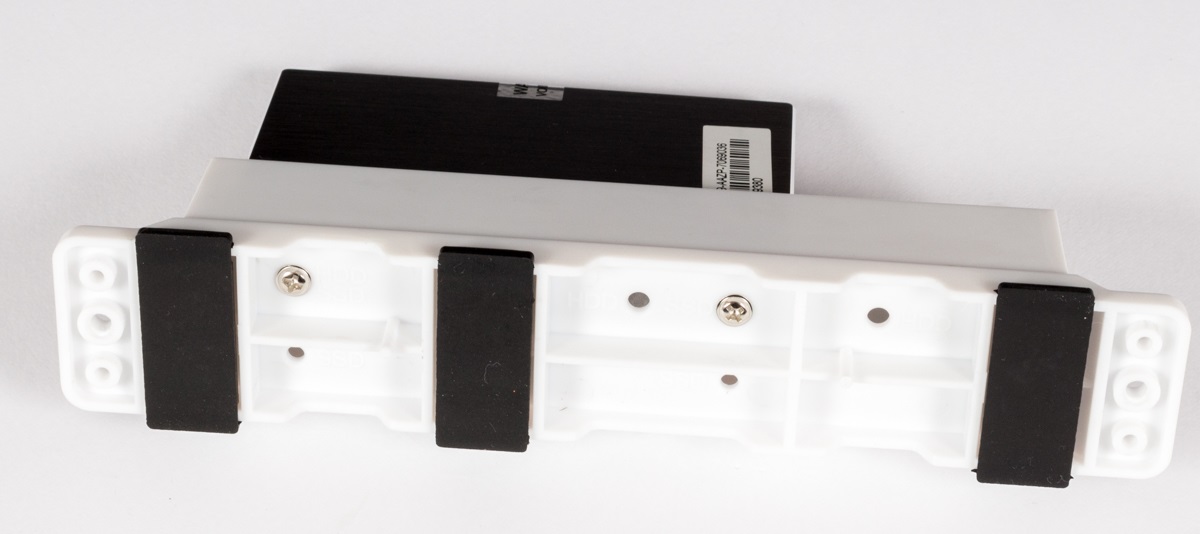

SSD in der Halterung	Verschraubung der SSD

Der erste Teil des Einbaus eines optischen Laufwerks verläuft wie gewohnt. Die Frontblende wird entfernt und das 5,25″-Laufwerk in den freien Schacht geschoben. Aufgrund des großen Filtersystems kann nur ein einziges optisches Laufwerk im Gehäuse installiert werden.

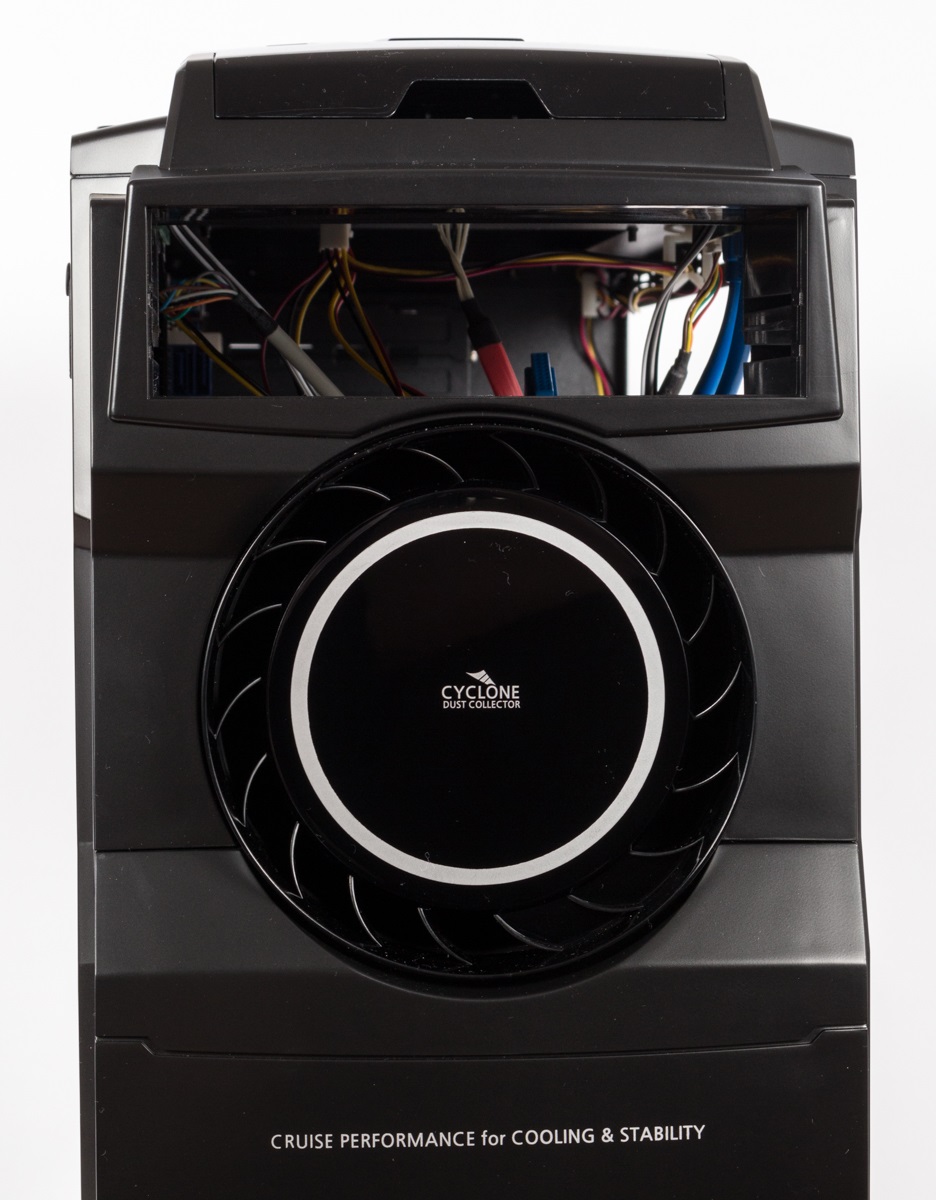

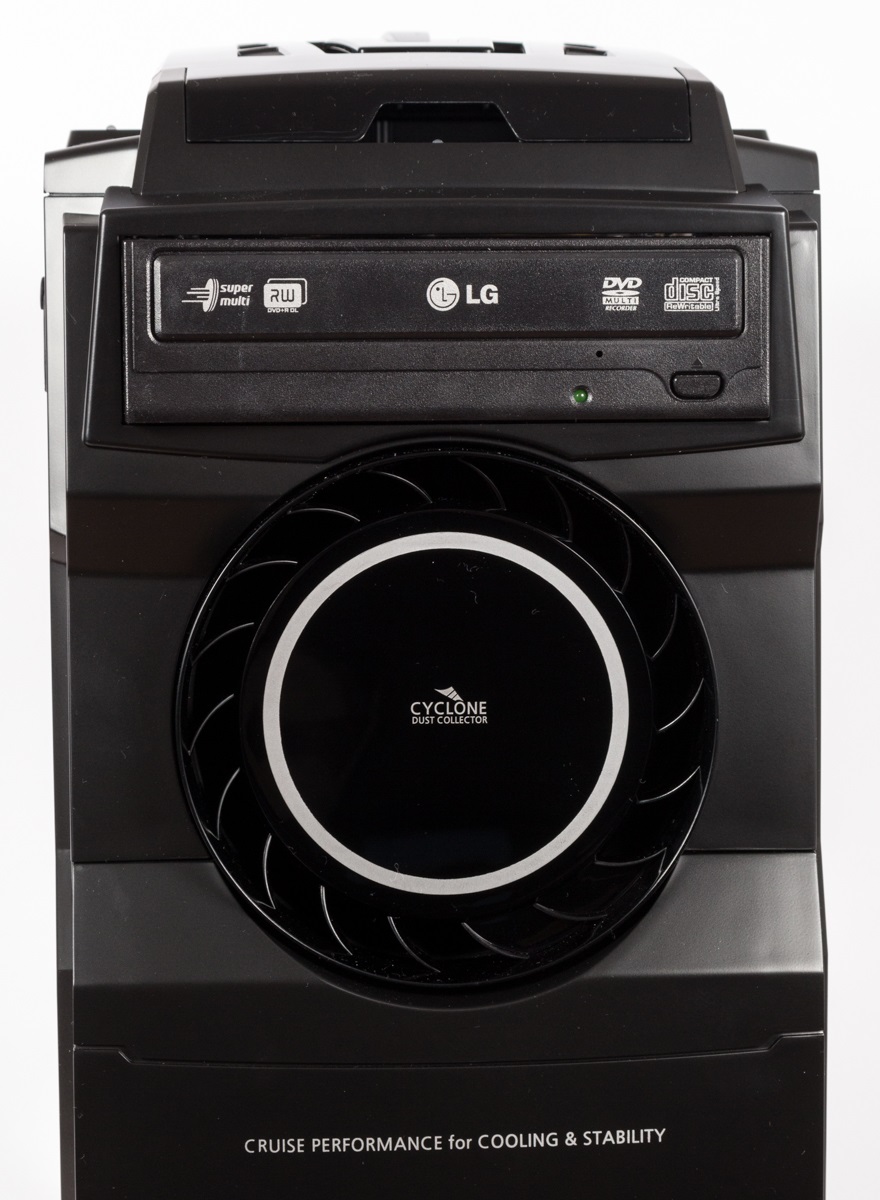

Entfernte Frontblende	Verbautes DVD-Laufwerk

Befestigt wird das optische Laufwerk auf beiden Seiten mit Schrauben. Dafür muss die Gummiabdeckung auf beiden Seiten entfernt, das Laufwerks verschraubt und die Abdeckung wieder befestigt werden. Der Hersteller hat in diesem Bereich mitgedacht und verhindert so eine Stelle, in die Staub in das Gehäuse gelangen könnte.

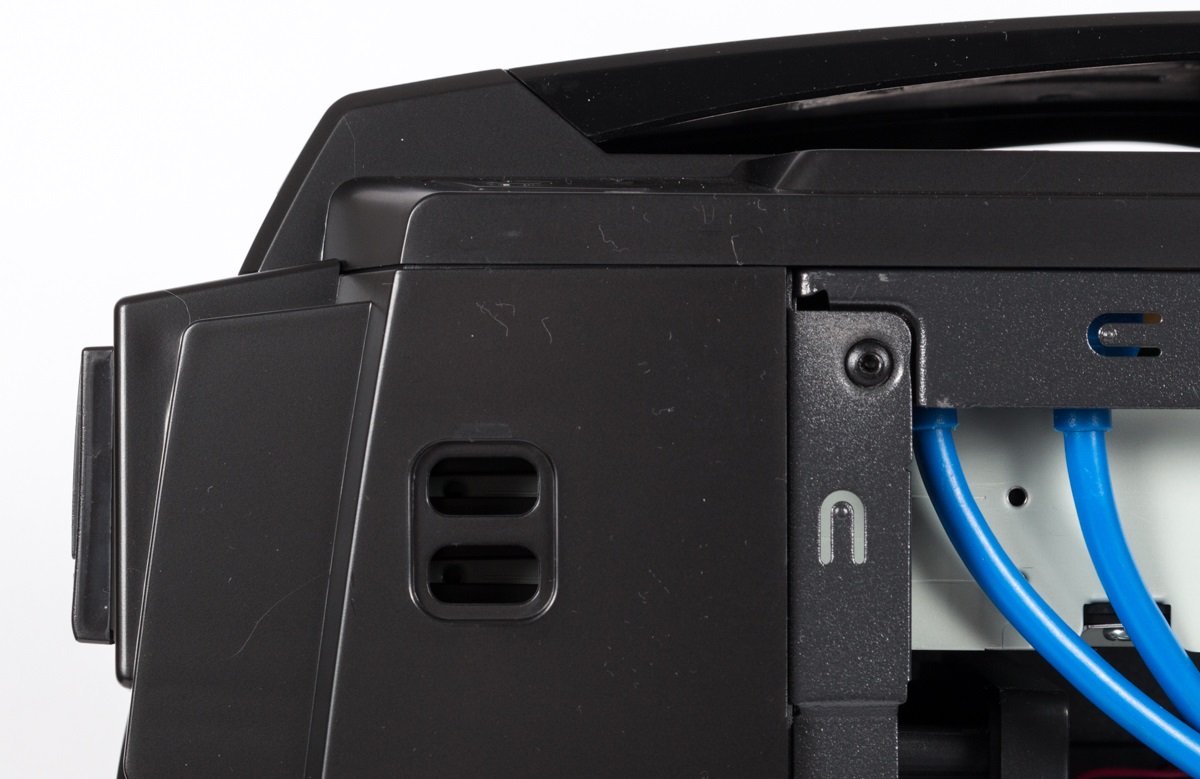

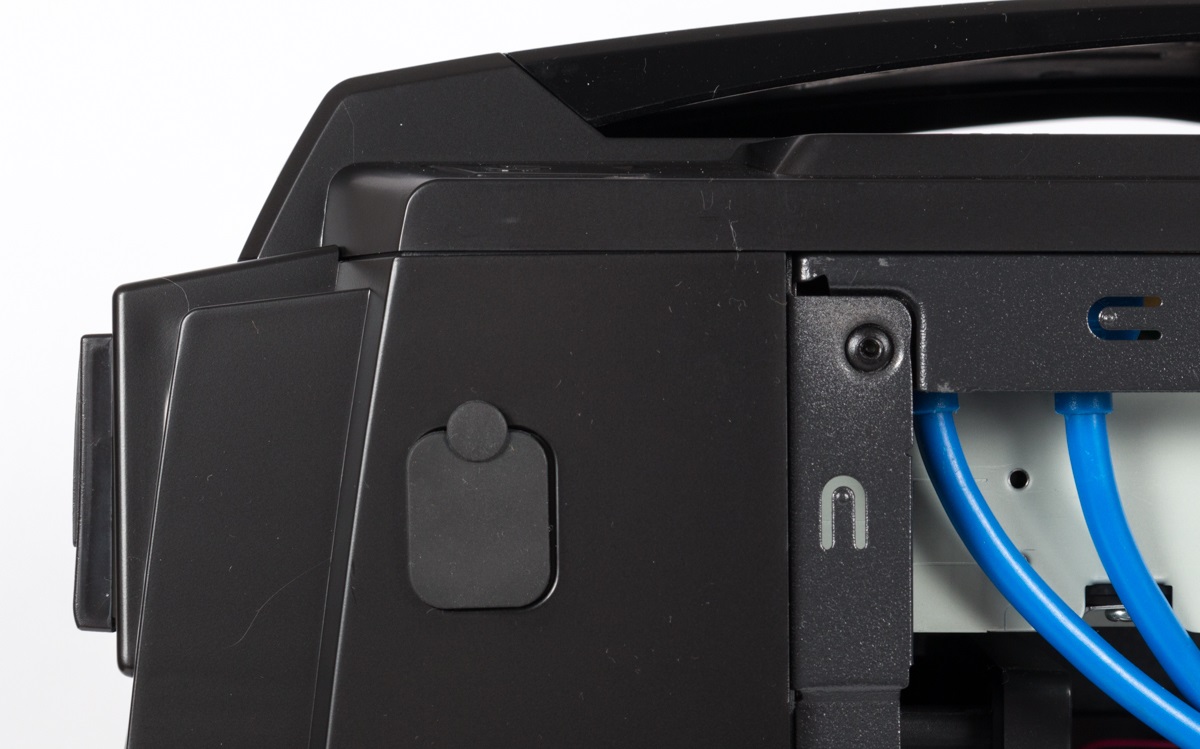

Geöffnete und…	…geschlossene Abdeckung für die Befestigung

Das Verlegen der Kabel wird aufgrund des gedrehten Mainboards etwas anders durchgeführt. Hinter dem Mainboardschlitten ist zudem kein Platz, so dass sich Kabel dort nicht verstecken lassen. Das linke Seitenteil muss daher für keinen Zeitpunkt des Einbaus geöffnet werden.

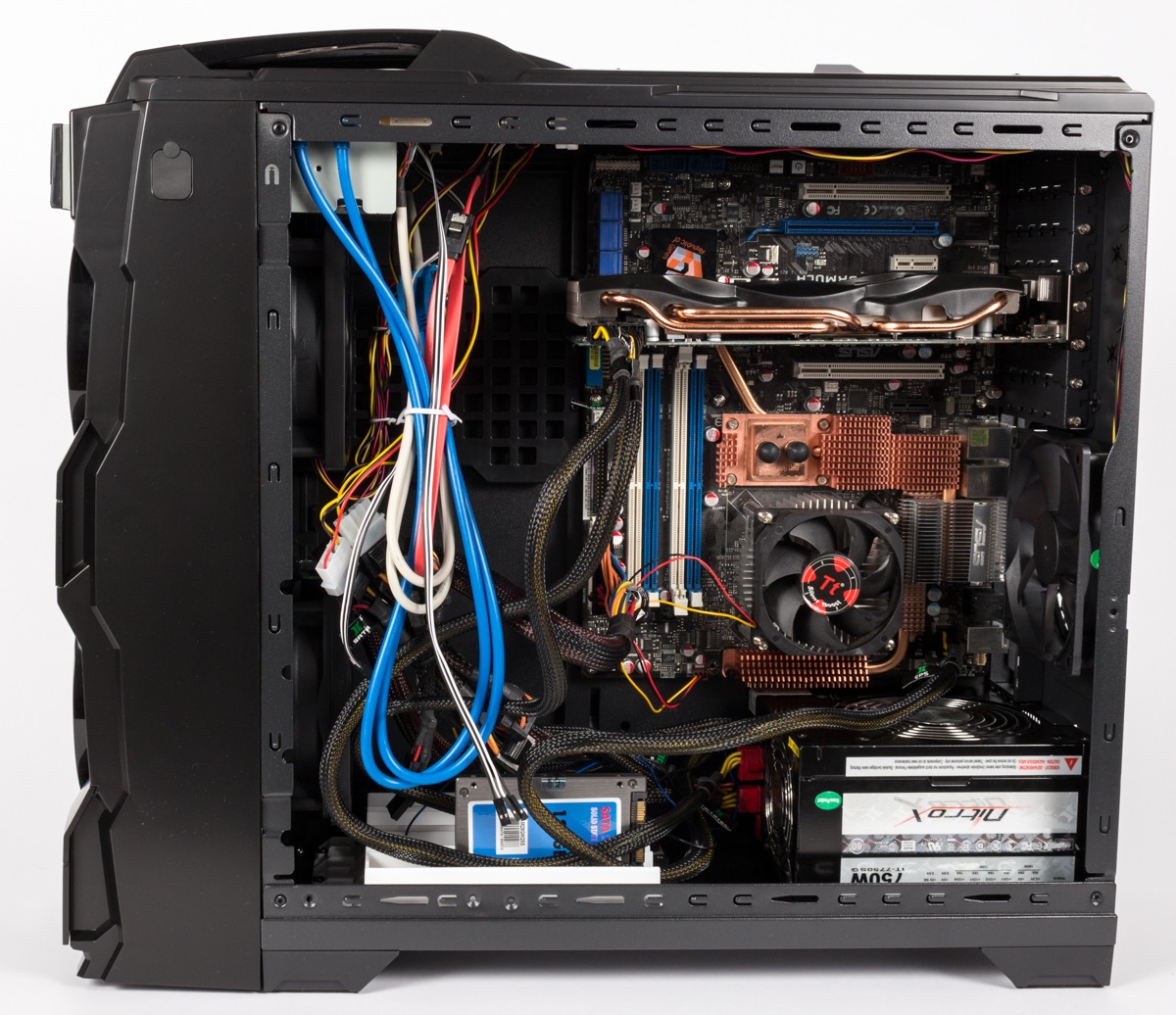

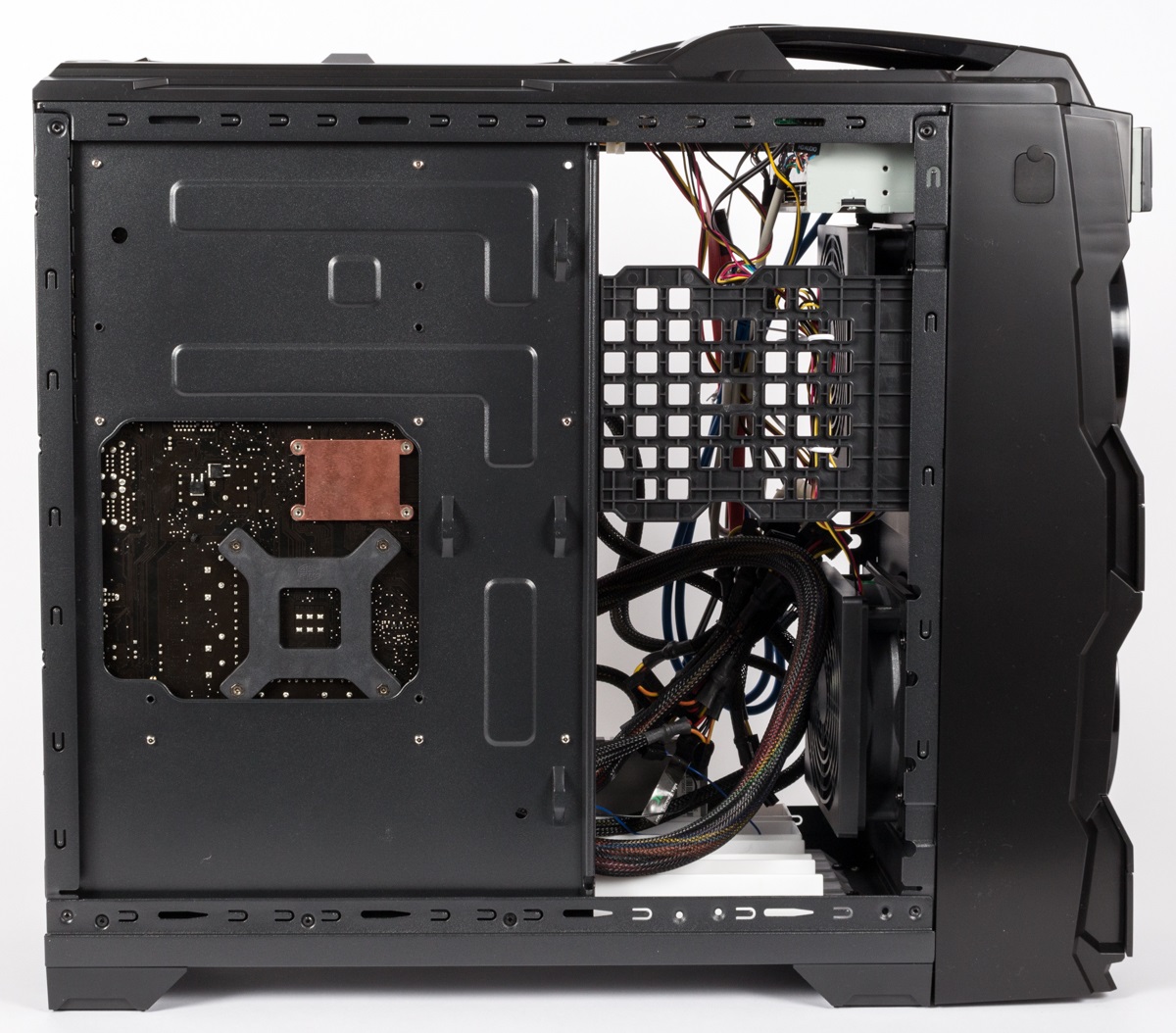

Komplettansicht von vorne…	…und von hinten
