Micro-ATX Build Guide - Seite 4

Konfiguration 1: Luftkühler

Um einmal aufzuzeigen, welche Möglichkeiten ein aktuelles Micro-ATX-Gehäuse für verschiedene Konfigurationen bietet und welche Kompromisse dabei eingegangen werden müssen, haben wir uns drei verschiedene Konfigurationen überlegt, die wir folgend kurz erläutern. Zu jeder Konfiguration stellen wir eine kurze Liste mit Vor- und Nachteilen im Vergleich zu den jeweils anderen Konfigurationen bereit.

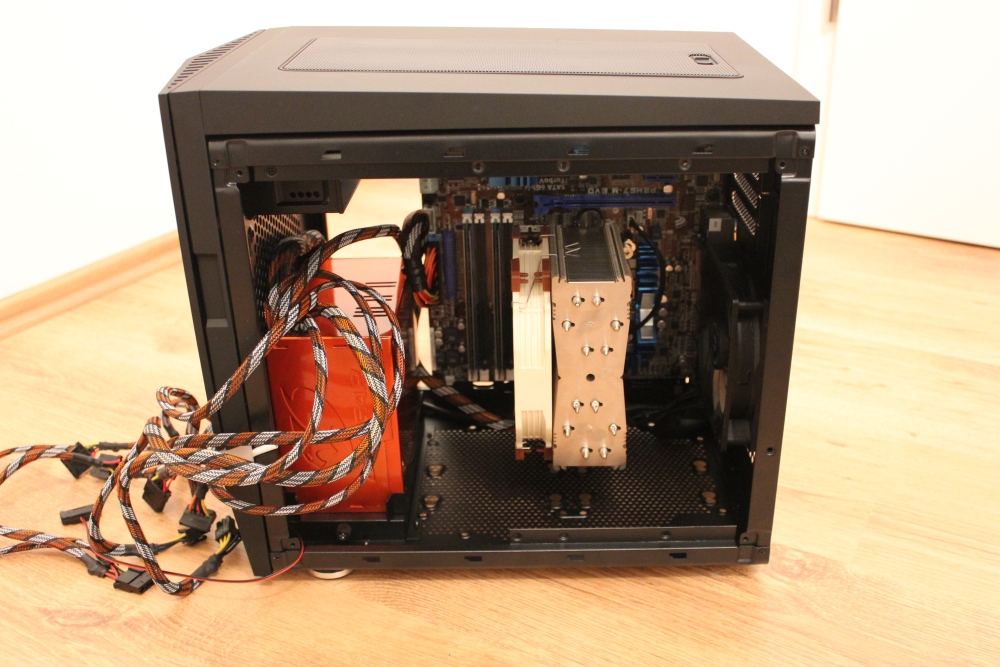

Die erste Konfiguration stellt die klassische Variante dar. Mit dem Noctua NH-U14S kommt ein Luftkühler im Tower-Design daher. In unserem Fall ist er mit einem einzigen Lüfter ausgestattet, ein zweiter wäre in dieser Konfiguration aber ebenso gut möglich, da zum Gehäuselüfter an der Rückseite genügend Platz wäre.

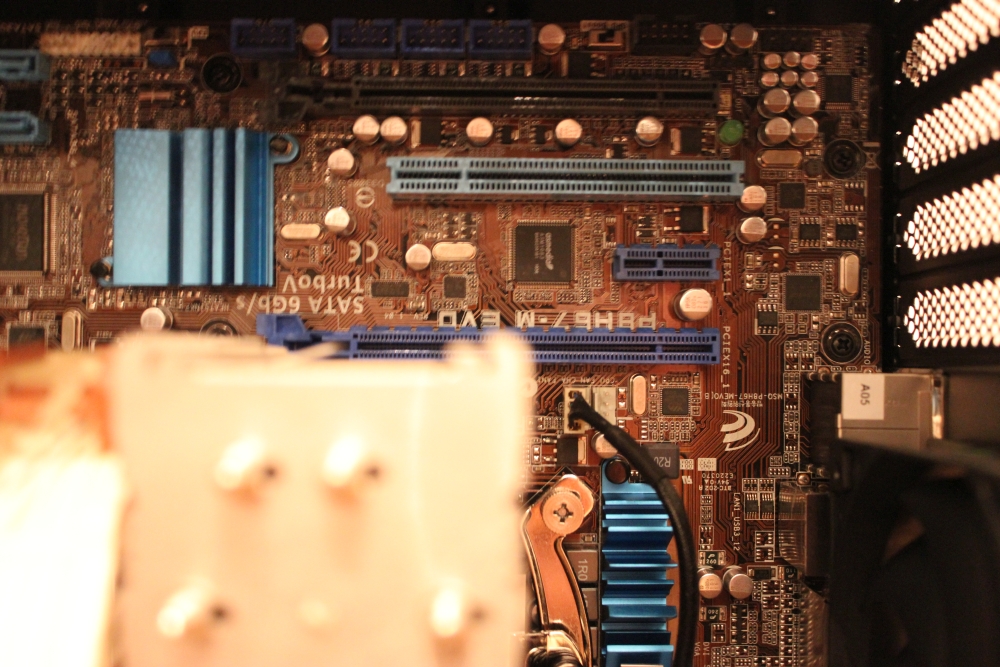

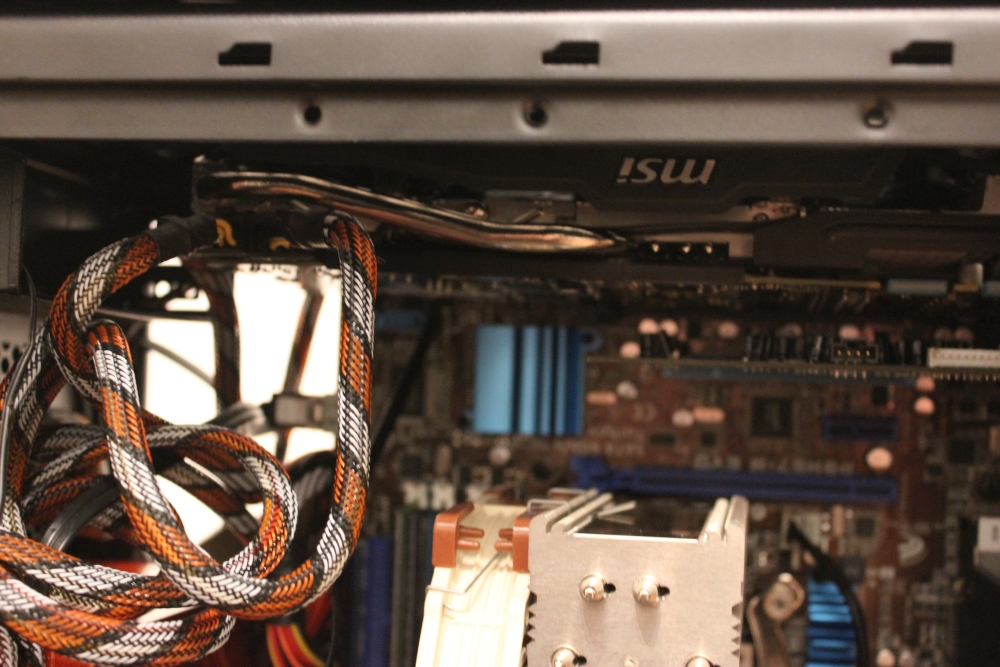

Etwas versteckt auf den Bildern zu sehen ist, dass eine Grafikkarte und eine Soundkarte verbaut sind. In unserem Fall ragt der Kühler bei unserem Mainboard etwas über den ersten PCIe-Slot, so dass hier keine Karte Platz findet. Wir mussten also auf den zweiten PCIe-16x-Slot ausweichen. Mit einem Mainboard, bei dem der CPU-Sockel und der erste PCIe-Slot weiter auseinanderliegen, wären aber auch durchaus zwei Grafikkarten zusammen mit der Soundkarte möglich. Dies stellt ein Problem speziell dieser Konfiguration dar und muss nicht für andere Mainboards oder Kühler gelten. Man sollte bei der Auswahl der Hardware aber darauf achten.

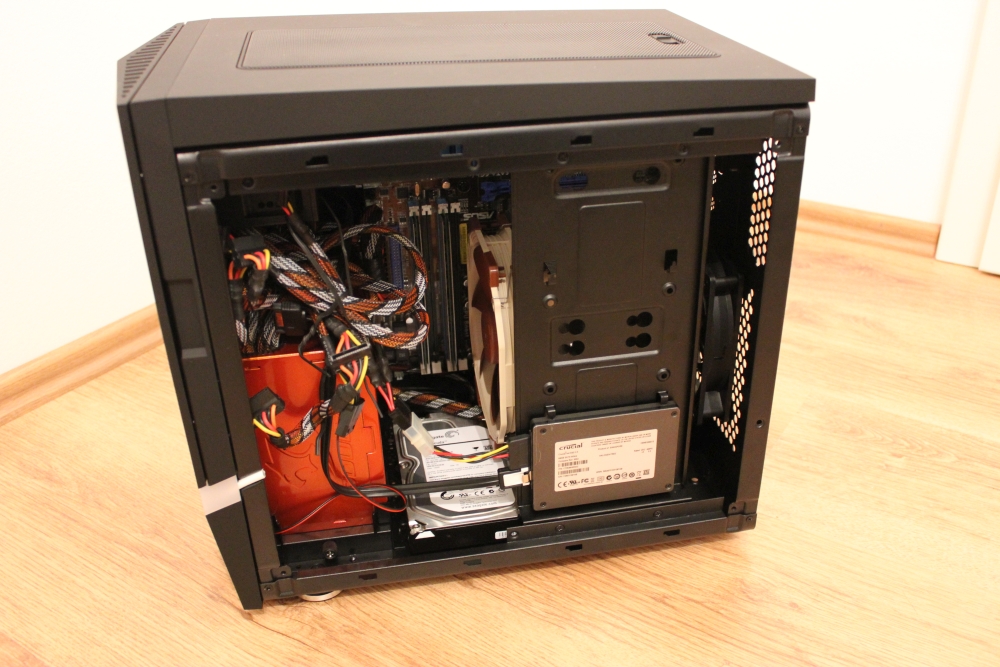

In dieser Konfiguration haben wir zwei Festplatten verbaut. Zum einem kommt am Boden eine 3,5-Zoll-Festplatte zum Einsatz (eine zweite wäre möglich) und zum anderen haben wir auf der extra Laufwerksschiene eine SSD im 2,5-Zoll-Format verbaut. Auch hier wären weitere 2,5-Zoll-Platten möglich. Zu beachten ist, dass zwischen der Schiene und dem Kühler nur sehr wenig Platz besteht. So sind dort aus Platzgründen keine 3,5-Zoll-Festplatten möglich und bei höheren CPU-Kühlern könnte es sein, dass der Platz nicht mehr reicht, um die Schiene überhaupt zu verbauen. Nachteil hier ist auch, dass sich kein optisches Laufwerk verbauen lässt, da die Grafikkarte dafür zu lang ist. Mit einer kürzeren Grafikkarte oder eben einer, die in einen anderen PCIe-Slot passt, könnte aber auch z.B. ein Blu-ray-Laufwerk verbaut werden. Wenn man die Möglichkeit hat, die Grafikkarte im ersten PCIs-Slot zu verbauen, wäre aber auch ein optisches Laufwerk möglich. Hier kommt es also stark auf die ausgewählte Hardware an.

Wenn auf Festplatten im Boden verzichtet werden kann, wäre hier auch der Einbau von Lüftern möglich, die Luft in das Gehäuse saugen. So könnte man um den Prozessor-Kühler herum einen guten Airflow aufbauen.

Vorteile

• großer, leiser Tower-Kühler für den Prozessor
• viele Gehäuselüfter
• bis zu fünf Festplatten

Nachteile

• CPU-Kühler versperrt einen PCIe-Slot
• daher nur eine Grafikkarte möglich
• aufwändige Verkabelung
