Fractal Design Node 202 - Seite 3

Innere Charakteristika

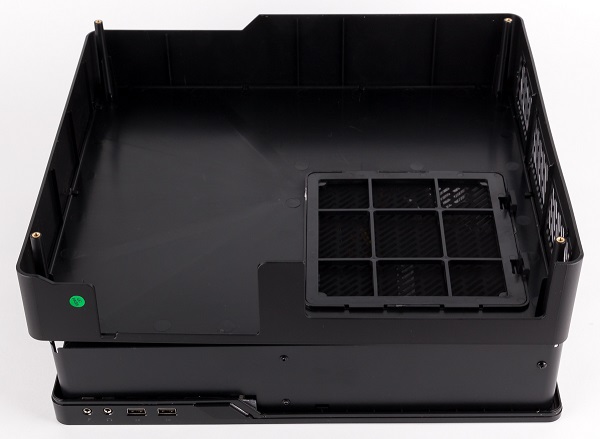

Durch das Lösen der vier Schrauben auf der Unterseite des Fractal Design Node 202 kann der gesamte obere Teil inkl. der Seitenteile vom Gehäuse entfernt werden. Sichtbar wird dann auch der verbaute Staubfilter unter den Lüftungsschlitzen.

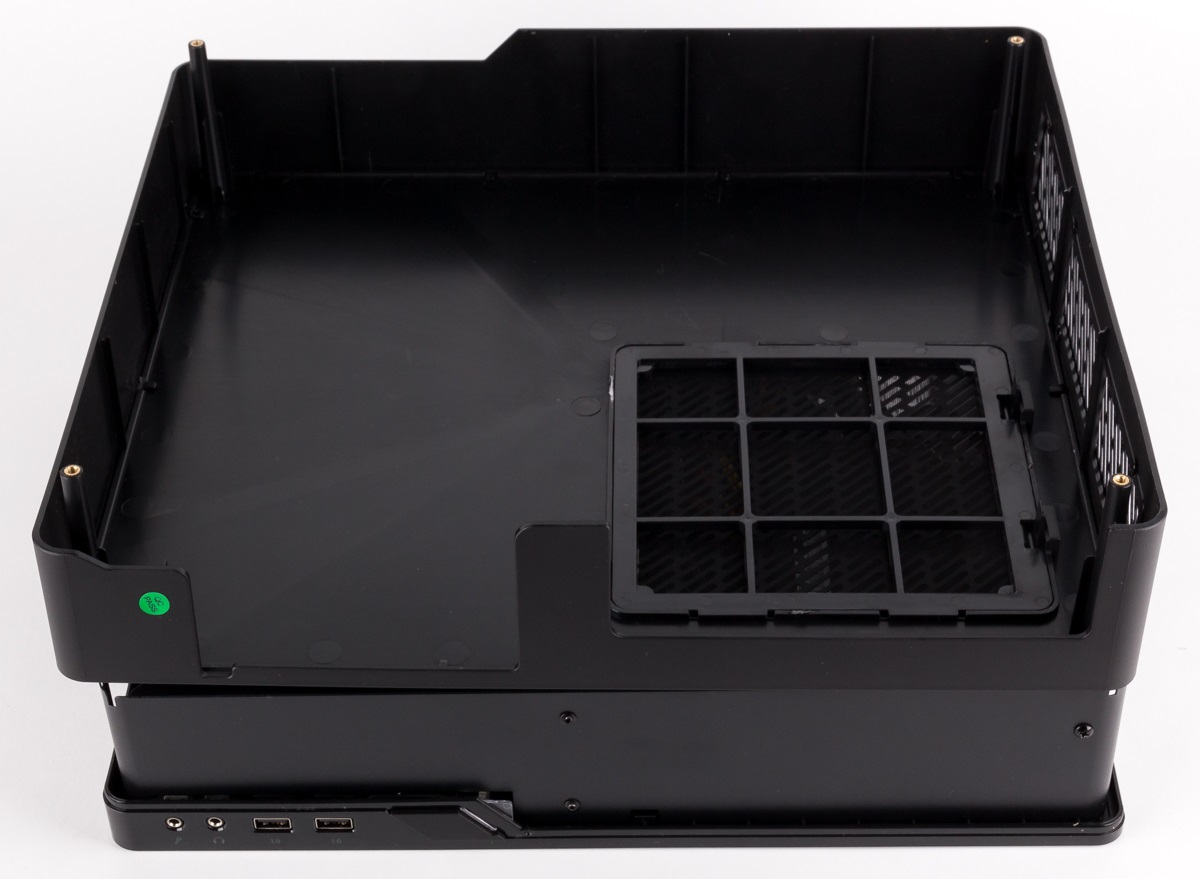

Geöffnetes Gehäuse

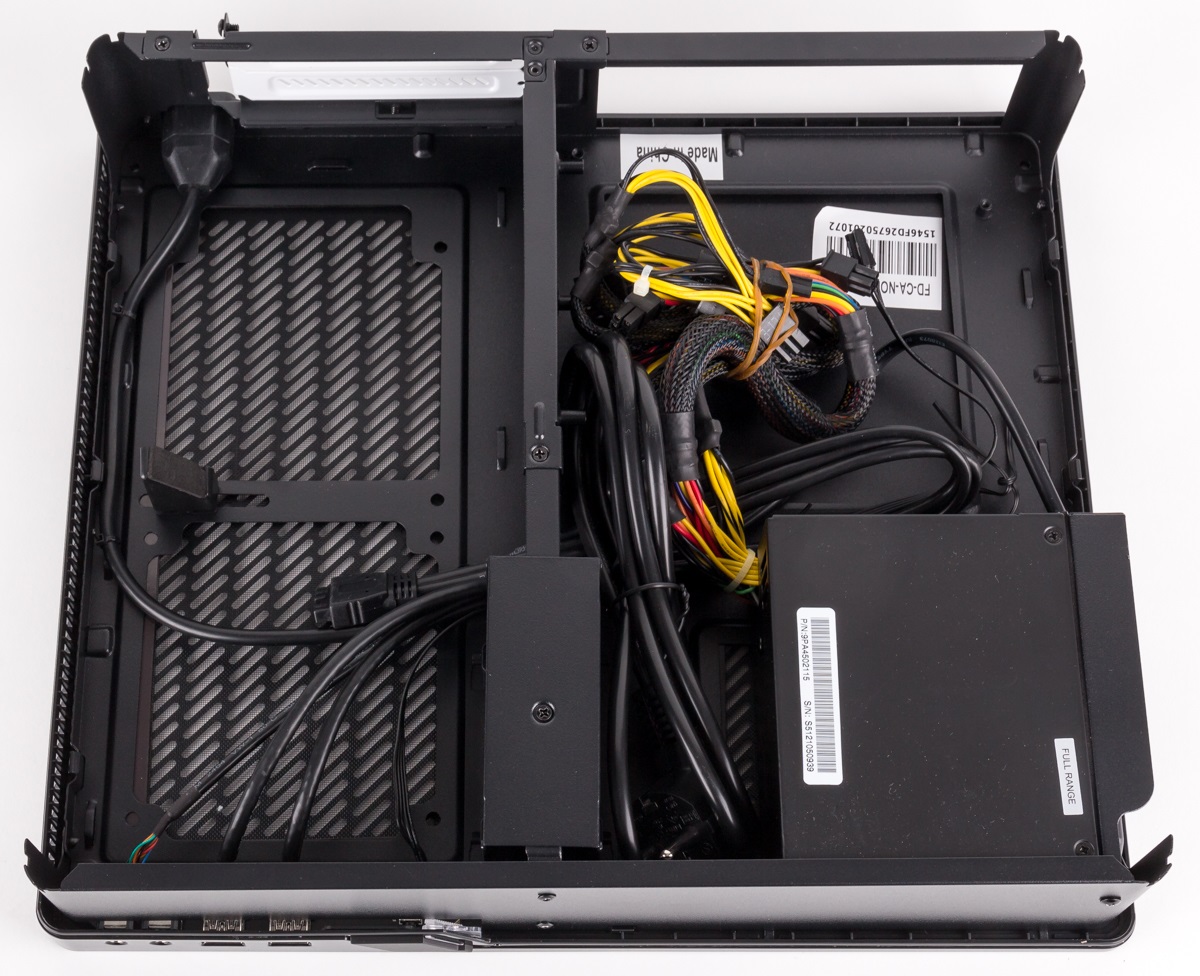

Das Innere besitzt eine Zweiteilung. Im rechten Bereich befindet sich das Netzteil und außerdem der Platz für das Mini-ITX-Mainbboard. Die linke Seite ist dagegen fast ausschließlich für die Grafikkarte bestimmt. Für Festplatten bzw. SSDs bleibt daher nur in der Mitte ein kleiner Bereich übrig.

Innenansicht

Die Ansichten von den Seiten zeigen deutlich die geringe Höhe des Gehäuses. Verbaubar sind daher nur CPU-Kühler mit einer Höhe von maximal 56 Millimetern. Zwei 120-mm-Lüfter lassen sich entsprechend auch nur liegend im Gehäuse verbauen und das auch nur, wenn dort keine Grafikkarte platziert wird. Für die Luftbewegung müssen daher ausschließlich die Lüfter von Netzteil, CPU und Grafikkarte sorgen.

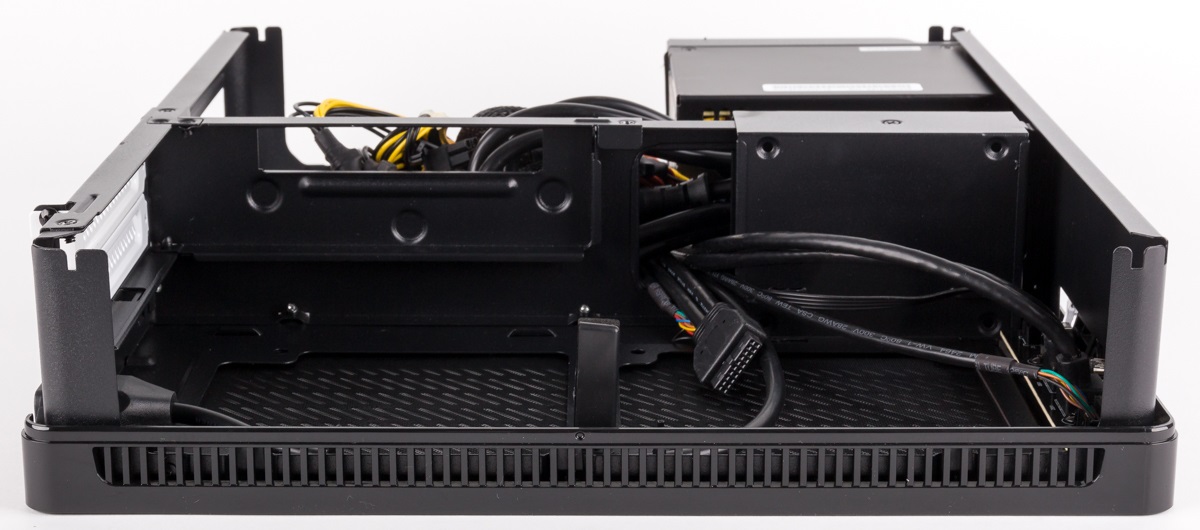

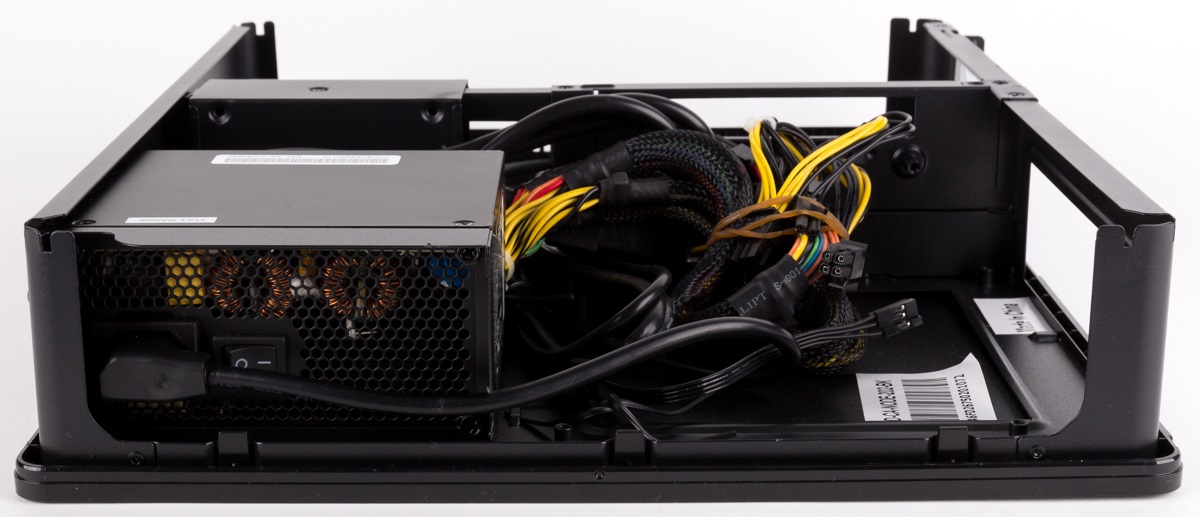

Ansicht von rechts…	…und von links
